Производители выпускают широкий ассортимент алюминиевых радиаторов с разной мощностью секций. Рассмотрим два самых распространенных типа с межосевым интервалом 350 и 500 мм (это расстояние между осями верхней и нижней трубы, проходящими поперек ребер устройства).

Радиаторы 500 мм – стандартные батареи

Стандартные алюминиевые и биметаллические модели с межосевым расстоянием 500 мм подходят для большинства помещений. Могут иметь от 1 до 14 секционных элементов. Чем их больше, тем мощнее тепловое устройство.



Мощность также зависит от бренда, причем разница существенна. Сравним параметры одной 500–мм секции разных марок.

Марка	Страна происхождения	Мощность, Вт
ТЕПЛОПРИБОР	Россия	191
Faral	Италия	212
Mirado	Испания	196
Global	Италия	187
Nova Florida	Италия	178,5–182
Fondital	Италия	178–182
Alltermo	Китай	177
Tenrad	Германия	161
Solar	Хорватия	114

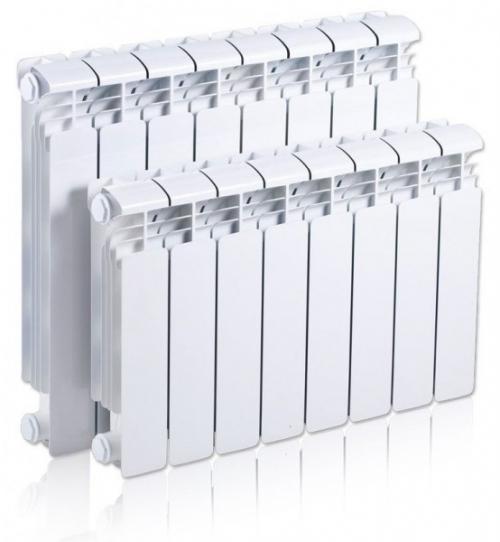

Радиаторы 350 мм – компактные, но мощные



Небольшие батареи с межосевым расстоянием в 350 мм устанавливаются в узких стеновых карманах и под большими оконными проемами. Из-за меньшей высоты они не столь мощны, как 500-миллиметровые. 350-мм модели тоже могут иметь от 1 до 14 секций.

Мощностные характеристики секций 350–мм радиаторов разных марок

Марка	Страна происхождения	Мощность, Вт
Mirado	Испания	154
Faral	Италия	151
Nova Florida	Италия	147,2
Global	Италия	145
Alltermo	Китай	140
Solar	Хорватия	114
Tenrad	Германия	82



Как рассчитать при покупке, сколько секций понадобится

Выбрать устройство нужного размера поможет формула расчета:

Кол–во секций = площадь помещения х 100 / мощность.

Например, для полноценного отопления в помещении площадью 25 кв. м при мощности 180 Вт = 0,18 кВт понадобится:

25х100/180 = 13,8, т.е. 14-секционная модель.

Полученный расчет надо подкорректировать:

• При установке в нишу к результату прибавляют 7%, под подоконником или полкой – 4%.
• При монтаже за экраном из–за низкой теплоотдачи добавляют 20%.
• Для квартир с тройным стеклопакетом показатель понижают на 15%, а при большом числе окон – повышают на 20%.

Увеличивают количество секций для угловых помещений, особенно с высокими потолками. Если есть сомнения, лучше взять агрегат чуть большей мощности и регулировать поступление теплоносителя. В холодную или ветреную зиму лишние киловатты будут кстати.

Мощность секции чугунного радиатора (1 секции) МС, ЧМ, таблица и формула расчета

Реальная мощность секции чугунного радиатора — важный фактор при выборе. Зная ее вы сможете подсчитать, сколько батарей и какой модели нужно для обогрева помещения или целого дома. Соответственно — обеспечите хороший микроклимат, тепло и уют в своем жилище.

В этой статье мы приведем номинальную и дейсттвительную мощность секций чугунных батарей МС и ЧМ. Также расскажем, как ее правильно подсчитать, а в конце публикации вы найдете сводную таблицу для всех моделей батарей.

Номинальная и реальная теплоотдача

Производители заявляют количество киловатт тепловой энергии, которые обеспечивает одна секция радиатора. При этом они проводят свои расчеты для теплоносителей с температурой порядка +90…+95 градусов.

В системах центрального отопления вода редко нагревается выше +70 °С. В частном доме с собственным источником тепла ее можно регулировать, поэтому несложно подогреть воду в системе отопления до номинальных +90 °С.

Кроме температуры теплоносителя в системе отопления, на тепловую мощность одной секции чугунной батареи. В качестве нормы мы берем среднюю температуру в квартире или доме равную +20 °С.

Пример

Указанная производителем мощность чугунного радиатора МС 140-500 составляет 175 Вт. Если подающаяся в него вода прогрета до +70 градусов, то реальная теплоотдача составит

Теплоотдача (мощность секции чугунного радиатора отопления) таблица

Таблица расчета мощности чугунных радиаторов в зависимости от модели и температуры теплоносителя.

Все значения приведены в ваттах. Для перевода их в киловатты достаточно полученный результат разделить на 1000.

Как рассчитать реальную мощность секции чугунного радиатора самостоятельно

В том случае, если вы решили установить нестандартную батарею, не относящуюся к распространенным сериям МС или ЧМ, придется рассчитывать его мощность самостоятельно. Для этого воспользуйтесь формулой:

Q = (T – 13 – T1) х Q1 x 0.01742

Значения:

• Q1 – указанная производителем тепловая мощность секции;
• T – температура теплоносителя;
• T1 – температура в помещении;
• Q – реальная тепловая мощность секции чугунного радиатора.

Расчет по этой формуле приблизительный, но погрешность не превышает 5%, если теплоноситель будет нагрет в пределах +45…+95 градусов.

После того как вам стала известна теплоотдача одной секции, вы можете рассчитать их необходимое количество для конкретного помещения. Сделать это можно с помощью.

Хочется напомнить, что эффективность обогрева зависит не только от количества батарей, но и от того, как они расположены и насколько соблюдены правила монтажа. Особенно это касается больших помещений. Подробнее об этом вы можете прочитать в.

Надеемся, что приведенная выше информация была вам полезна. Если у вас есть вопросы или вы хотите поделиться своим мнением – оставляйте их в комментариях. Не забывайте поделиться сттатьтей с друзьями

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь наи получайте поток клиентов. Ваша прибыль в одном клике!

Сколько кВт 1 секция алюминиевого радиатора. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

• Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
• Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
• Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
• Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

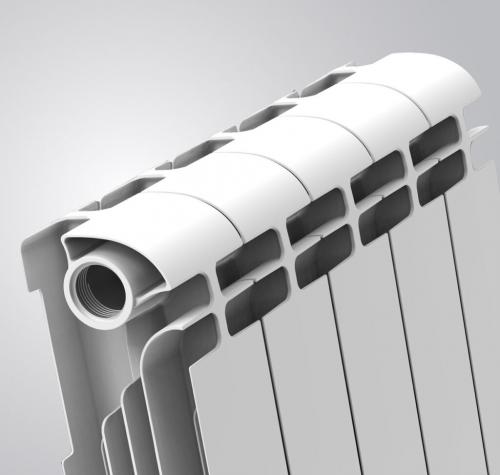

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

• МС-140 – 175 Вт;
• МС 140-500 – 195 Вт;
• МС 140-300 – 120 Вт;
• МС 110-500 – 150 Вт;
• МС 100-500 – 135 Вт;
• МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

• 200 мм – 0,5-0,6 кВт;
• 350 мм – 0,1-0,11 кВт;
• 500 мм – 0,14-0,155 кВт.
