Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Ещё одна система — однотрубная — является наиболее простой в исполнении, но далеко не самой эффективной. Она лишена труб обратной подачи воды, батареи в ней соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.

Схема отопления двухэтажного дома с теплым полом. Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

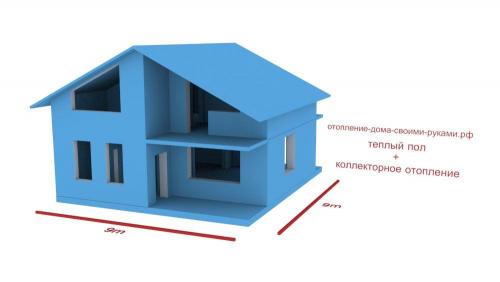

Рассмотрим схему отопления двухэтажного загородного дома. У нас будет установлен теплый пол на первом этаже, на втором этаже радиаторы с коллекторной разводкой. Дом имеет размер 9 х 9 м, но при этом отапливаемая площадь составляет 110 м2, так мы не учитываем крыльцо, балкон и вычитаем толщину стен, берем за расчет только отапливаемую площадь.

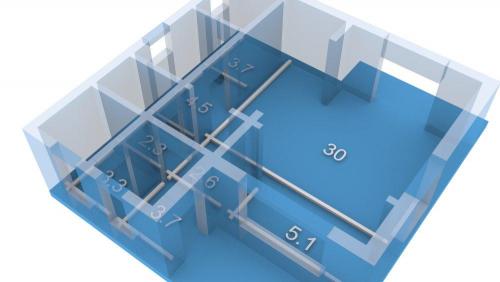

На 1 этаже у нас имеются следующие помещения: котельная, кладовка, туалет, сауна, гостиная, кухня и прихожая.
На 1 этаже будем устанавливать только теплые полы без радиаторов, так как дом планируется на постоянное проживание. Вот если бы планировалось, что дом рассчитан только на выходные, то тогда обязательно нужно было бы ставить радиаторы, потому что сам теплый пол имеет большую инерцию (он долго нагревается и долго остывает), теплый пол просто не успеет нагреться до рабочей температуры (чтобы мог достаточно отдавать тепла), на это требуется 2-3 дня.

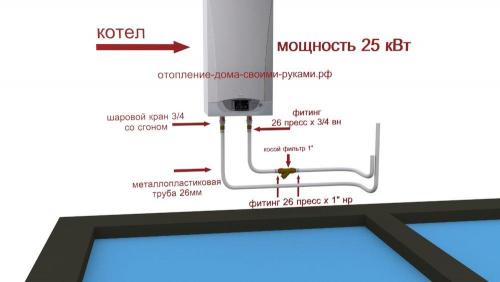

Начинаем монтаж с котельной, устанавливаем котел и подключаем магистральные трубы. В нашем котле уже установлены все необходимые узлы: группа безопасности, расширительный бак, циркуляционный насос и их нам устанавливать не нужно. Но перед входом в котел не забываем ставить фильтр, в нашем случаи стоит косой фильтр 1”, хотя можно было поставить 3/4 , никакой разницы не было бы.

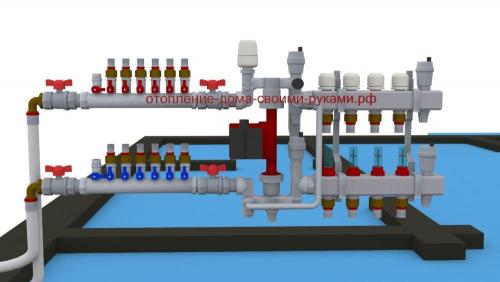

Обратим внимание на коллектор для радиаторов (радиаторы будут установлены на 2-ом этаже). Всего планируется 6 радиаторов, но коллектор мы ставим с 7 выходами, на один больше, чем у нас радиаторов. Это нужно для того чтобы заливать и сливать теплоноситель. Узел слива и залива теплоносителя, как правило ставят в самой нижней точке, для того чтобы иметь возможность без труда весь его слить из системы, но в нашем случаи это не подходит, так как самая нижняя точка это теплый пол. Таким образом мы имеем возможность без труда сливать весь теплоноситель только с радиаторов, но если захотим слить и из теплого пола или из всей системы, то придаться систему продувать.
Далее ставим насосно-смесительный узел для теплых полов. Этот узел нужен чтобы обеспечивать циркуляцию теплоносителя по теплому полу с заданной пониженной температурой. Так как из котла у нас поступает теплоноситель 60-70 °C, а в теплый пол должна поступать температура 40 °C, то смесительная группа в результате смешивания, разбавляет остывший и горячий теплоноситель до нужной температуры.
Если не ставить смесительную группу, то это приведет к тому, что пол будет горячем и вы по нему не сможете ходить и еще из-за повышенной температуры, деформация труб усилится и они будут перетираться в бетона, что приведет к их дальнейшему разрушению.
Далее ставим коллектор для теплого пола, он отличается от обычного, тем что имеет возможность визуально откорректировать и уровнять скорости потока на разных линиях.

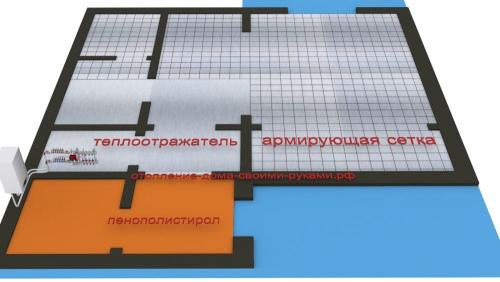

После того, как мы собрали все необходимые узлы приступаем к подготовке пола для укладки труб.

1. Укладываем утеплитель пенополистирол толщиной 50 мм. Его можно купить в строительном гипермаркете Петрович.
2. Укладываем теплоотражатель.
3. Кладем армирующую сетку. Она нужна для того чтобы к ней крепить трубы. Раньше для этих цель использовали клипсы, но сейчас намного проще и быстрей установить сетку и к ней крепить трубы при помощи зажимов или проволокой.

В качестве трубы для теплого пола выступает металлопластиковая труба 20 мм.
Максимальная длина одной линии 100 м.
Расстояние между трубами 20 см.
Укладывать трубы можно, как вам удобно, змейкой или улиткой. Перейдем ко второму этажу. Во всех помещениях установим радиаторы. А затем их подключим. Прокладываем трубы к радиаторам и подключаем их к коллектору.
Для подключения радиатора мы используем узел нижнего бокового подключения. Этот узел позволяет из одной точки подключения отдавать и забирать теплоноситель, а еще может использоваться, как байпас. То есть даже при отключении радиатора, теплоноситель минуя сам радиатор, будет циркулировать через этот узел.
Чтобы подключить трубы к этому узлу не нужно использовать пресс фитинги, здесь используется система обжимов, но не совсем простая. Дело в том, что использовать стандартные обжимы в загородных домах нельзя, они со временем начинают подтекать, но в данном случаи используется специальная конструкция с гильзами, которые очень плотно стыкуются и собирается один раз.
После того, как все собрано, можно заливать пол. Но перед этим необходимо по периметру всех стен установить демпферную ленту толщиной 1 см. Затем можно заливать бетон.

Схема отопления двухэтажного дома с настенным газовым котлом. Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

• достаточно крутым уклоном труб;
• отсутствием участков с контруклоном;
• увеличением объема теплоносителя (диаметра труб);
• минимизацией поворотов и заужений;
• увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Отопление 2-этажного дома без насоса. Принцип работы отопительной системы без насоса

Принцип действия такой системы базируется на элементарных законах физики. В процессе нагревания снижается плотность и масса жидкости. Когда вода в контуре остывает, становится тяжелее и более плотной. Какое-либо давление в контуре полностью отсутствует при этом. В разрабатываемых теплотехнических формулах присутствует соотношение 1 атм на 10 м напора.

При определении безнасосной системы в двухэтажном доме гидравлические показатели не будут выше 1 атм. Одноэтажные конструкции оборудуются системами с давлением 0,5-0,7 атм.

Поскольку в процессе нагревания объем жидкости увеличивается, для нормальной циркуляции придется оборудовать расширительный бак. Жидкость, проходящая через установленный водяной контур, будет нагреваться, это значительно увеличит объем. Расширительный бачок нужно размещать на подаче теплоносителя в самой верхней части отопительного контура. Основным функциональным назначением такой буферной емкости считается компенсация повышения объема жидкости.

Устройство отопления в частном домостроении без насоса может устанавливаться, если такие виды подключения подходят к установке:

1. Присоединение к системе теплого пола всегда будет требовать монтажа насосного устройства. Распределение теплоносителя по радиаторам не будет требовать никаких насосов. Когда электричество будет отключено, жилое помещение будет обогреваться оборудованными радиаторами.
2. Взаимодействие с бойлером косвенного нагрева воды. Взаимодействие с системой естественной циркуляции всегда может быть организовано без насоса. Чтобы это было возможно, бойлер монтируется в самой верхней точке оборудованной системы. Если осуществить подобное затруднительно, насосом можно оборудовать накопительную емкость при дополнительной установке обратного клапана для устранения рециркуляции горячей воды.

В механизмах с гидравлической циркуляцией течение теплоносителя организовывается самотеком. Благодаря процессу естественного расширения воды, разогретая жидкость будет стремиться вверх по так называемому разгонному участку, а затем будет стекать через радиаторы и двигаться в направлении котла для последующего нагрева.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

Котел — генератор тепла в системе отопления и горячего водоснабжения. Усредненный норматив мощности 100 Вт на 1 м 2 площади при условии, что высота утепленного помещения не более 3 метров. Предусматривают запас до 20% от производительности котла на неучтенные потери. Горячее водоснабжение требует увеличения резерва мощности от 50%.

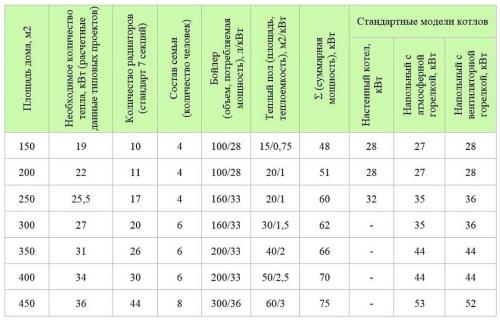

Сводная таблица, с вариантами типовых теплотехнических расчетов мощности котла, позволяет сравнить ориентировочные результаты подбора и существующие модели теплогенераторов.

Варианты типовых теплотехнических расчетов мощности котла

Котлы могут работать на дизельном топливе, коксе, угле, дровах, торфе, пеллетах, природном газе или электричестве. Выбор вида топлива зависит от его доступности. Более 70% потребителей используют газовые котлы. Электрический котел (конвектор ) рассматривают как резервный или комбинированный вариант.

Напольный котел лучше устанавливать в отдельном специально оборудованном помещении

Чугунные или стальные генераторы тепловой энергии производят в напольном и настенном исполнении. Стационарные напольные котлы устанавливают в отдельном помещении, которое оборудуют бойлером, расширительным баком, дымоходом и системой принудительной вентиляции (согласно нормам и требованиям газовой службы).

Настенным газовым котлам дымоход и отдельное помещение не требуются. Кислород для сжигания газа поступает по гибкой гофрированной трубе. Одноконтурный агрегат предназначен для отопления. Использование схемы отопления двухэтажного дома с двухконтурным котлом обеспечивает обогрев и горячее водоснабжение.

Настенным газовым котлам дымоход и отдельное помещение не требуются

Способы передачи тепловой энергии котла в систему: принудительный оборот теплоносителя и естественная циркуляция (энергонезависимый способ отопления). Конструкция котла с двумя контурами содержит встроенный циркуляционный насос и закрытый расширительный бак.

Носители тепловой энергии в системе отопления . вода, антифриз или электролитный теплоноситель для электродных котлов проточного типа.

Вода имеет высокую теплоемкость и плотность, но требует соблюдения постоянного температурного режима помещения зимой. Собственники жилья, которые пользуются домом нерегулярно, предпочитают в качестве теплоносителя антифриз.

Схема обустройства системы отопления с расширительным баком открытого типа

Выбор типа разводки отопления и вида теплоносителя производят на стадии разработки проекта. Вязкость, коэффициент расширения и теплоемкость антифриза замедляют теплообменный процесс и снижают теплосъем радиаторов. Для теплоносителя «незамерзайка» требуется увеличить мощность насосов и проходное сечение системы.

Важно! Присутствие в антифризе этиленгликоля ограничивает его применение в котлах двухконтурного типа. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов, резины.

Напольный радиатор, установленный возле двери, может выполнять функцию тепловой завесы

Обогревательный прибор — стальной, алюминиевый, комбинированный, чугунный или анодированный радиатор (батарея ), который отдает свое тепло и обеспечивает в помещении благоприятный микроклимат.

Теплоотдача и инерционность зависят от материала и размеров прибора. Длину конструкций батарей изменяют, регулируя необходимое количество секций. Воздухоотводчик (кран Маевского) и вентиль-терморегулятор, установленный на входе теплоносителя в отопительный прибор, обеспечивают равномерный расчетный теплосъем. Запорный вентиль на отводящем патрубке необходим для технического обслуживания при эксплуатации.
