Сколько реальных кВт в одной секции радиатора. Понятие теплоотдачи

07.03.2022 в 20:31
Содержание
  1. Сколько реальных кВт в одной секции радиатора. Понятие теплоотдачи
  2. Сколько кВт в одной секции стального радиатора. Сколько реальных кВт тепла в одной секции радиатора
  3. 1 секция радиатора на сколько квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор
  4. Сколько кВт в 1 секции чугунного радиатора. Количество кВт одного сегмента радиатора из чугуна
  5. Сколько кВт в одной секции биметаллического радиатора. Размеры и ёмкость секций

Сколько реальных кВт в одной секции радиатора. Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Сколько кВт в одной секции стального радиатора. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

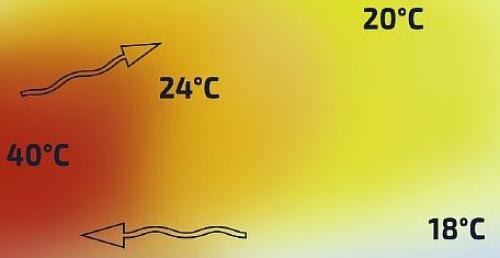

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

  • Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
  • Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
  • Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
  • Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

  • МС-140 – 175 Вт;
  • МС 140-500 – 195 Вт;
  • МС 140-300 – 120 Вт;
  • МС 110-500 – 150 Вт;
  • МС 100-500 – 135 Вт;
  • МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

  • 200 мм – 0,5-0,6 кВт;
  • 350 мм – 0,1-0,11 кВт;
  • 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

  • 200 мм – 0,6-0,7 кВт;
  • 350 мм – 0,115-0,125 кВт;
  • 500 мм – 0,17-0,19 кВт.

1 секция радиатора на сколько квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Точное определение количества секций биметаллического радиатора способных эффективно обогреть квадратный метр площади комнаты в конечном счёте влияет на общий экономический эффект системы отопления квартиры или частного дома в целом. Биметаллическая батарея состоит из нескольких элементов, каждая из которых представляет собой стальной трубопровод, заключённый в алюминиевый корпус.

1 секция радиатора на сколько квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Средняя теплоотдача сегмента биметалла составляет около 160 — 180 Вт (паспортные данные). Эту величину принимают за исходный параметр для предварительного подсчёта количества секций биметаллического радиатора. Для обогрева комнаты величиной 10 квадратных метров требуется мощность радиатора 1360 Вт.

Рассчитывают количество секций биметаллической батареи путём простого деления вышеуказанных двух величин: 1360/180 = 7,55 штук. Результат округляют в большую стороны, следовательно потребуется для обогрева данного помещения 8 сегментов.

В настоящее время изготовители и реализаторы водонагревательных отопительных приборов, идя навстречу покупателю, публикуют в интернете онлайн калькуляторы. Сервис даёт возможность потребителю, не вдаваясь в расчёты за пару кликов получить требуемое количество секций кроме биметаллической батареи, но и сколько их понадобится для сборки чугунных или алюминиевых радиаторов, а также узнать размер панельного стального прибора. Удобный онлайн калькулятор для расчета количества секций представлен в следующей главе.

Онлайн калькулятор

Укажите в онлайн калькуляторе схему подключения радиаторов

Чем опасен приблизительный подсчёт количества секций радиаторов

Вышеуказанная методика довольно приблизительна , не учитывающая массу факторов, влияющих на результат расчёта. Паспортная мощность одного элемента алюминиевой или биметаллической батареи довольно относительна. Ведь её значение может быть получено при определённых условиях, где температура нагрева ребра биметалла равна 1000С, высота потолка до 3-х метров, в комнате отсутствуют холодные (наружные) стены и наличие только одного окна.

1 секция радиатора на сколько квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Казалось, рассчитать биметаллические радиаторы отопления для квартиры с потолками не выше 2,7 м довольно просто. Достаточно нормативную тепловую мощность (136 Вт) одного сегмента биметалла умножить на количество метровых квадратов каждой комнаты. Результат делят на тепловую мощность одного сегмента, величину которой заявляет производитель. Но в этом кроется опасность приблизительного подсчёта.

Опираясь только на паспортные данные и не учитывая особенности помещения, можно неверно рассчитать, сколько понадобиться секций радиатора на 1 м2. Это может привести к недостаточному обогреву комнаты или наоборот заставит удалять лишнее тепло принудительным проветриванием помещения. Для точного расчёта нужно учитывать все нюансы условий помещения.

Необходимые данные для подсчета

Как правило, в сопроводительной документации указывается максимальная теплоотдача одного биметаллического сегмента — это в среднем составляет 180 Вт при оптимальных условиях отопления, тогда как нужно учитывать сопутствующие теплопотери из-за местных особенностей помещения.

В расчёте, который определяет количество секций, применяют понижающие коэффициенты.

1 секция радиатора на сколько квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

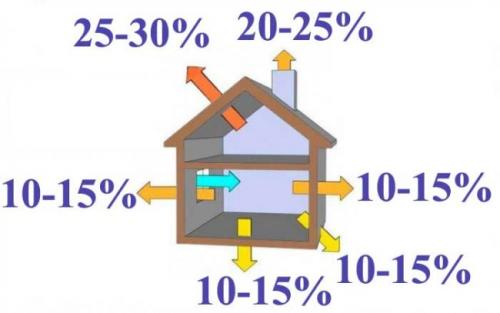

  • Теплопотери крыши 25 – 30%.
  • Окон 10 – 15%.
  • Пола 10 – 15%.
  • Стен 10 – 15%.
  • Примыкания 10 – 15%.
  • Труба (если есть ) 20 – 25%.

Коэффициенты теплопотерь

Для проектирования систем теплоснабжения был разработан и утверждён Свод правил на основе СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. СП 60.13330.2016 регламентирует норму отпуска тепловой мощности в размере 1 кВт для комнаты 10 кв.м., с высотой потолка до 3-х метров, одной наружной (холодной) стеной и одним окном.

Для приведения исходных данных в соответствие с реальными условиями эксплуатации батареи отопления СП были разработаны следующие коэффициенты, корректирующие теплопотери.

К1 — учитывает строение рам:

  • сдвоенные оконные рамы – 1,27;
  • двойное остекление стеклопластиковых окон – 1,0;
  • тройное – 0,85.

К 2 — учитывает толщину стен:

  • стена в 1 кирпич – 1,27;
  • кирпичная кладка в 2 кирпича – 1;
  • высокая степень теплоизоляции – 0,85.

К 3 — отношение площади окон к площади пола:

  • 1/2 – 1,2;
  • 1/3 – 1,0;
  • 1/10 – 0,8.

К 4 — средняя температура воздуха в помещении в зимний период:

  • 30 градусов – 1,5;
  • 20 – 1,1;
  • 10 – 0,7.

К 5 — количество холодных вертикальных ограждений:

  • 1 – 1,1;
  • 2 – 1,2;
  • 3 – 1,3;
  • 4 – 1,4.

К 6 — пространство над комнатой:

  • Холодный подкровельный объём – 1,0;
  • мансарда или жилой этаж многоквартирного дома – 0,8.

Сколько кВт в 1 секции чугунного радиатора. Количество кВт одного сегмента радиатора из чугуна

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные варианты имеют гладкую внутреннюю поверхность . Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие поиностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

Большой популярностью пользуютсяМС-140.   Есть две модификации:

  1. МС-140-300.
  2. МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой  0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2 , нужно:

  1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
  2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

  • 0,034 кВт/м – для домов, построенных из кирпича;
  • 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

  1. Общей потребности в тепле.
  2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

  1. Площадь помещения.
  2. Этаж.
  3. Высоту потолка (превышает ли она 3 м. или нет).
  4. Наличие кондиционера, камина.
  5. Число и площадь окон.
  6. Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

  1. Вычисляют объем помещения (площадь умножают на высоту).
  2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
  3. Корректируют полученную цифру на различные коэффициенты:
  • если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
  • если комната угловая, то полученную цифру умножают на 1,8;
  • если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
  • если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

Сколько кВт в одной секции биметаллического радиатора. Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Сколько кВт в одной секции биметаллического радиатора. Размеры и ёмкость секций

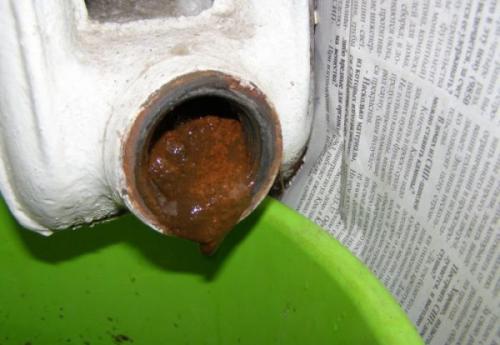

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

  • 20 см — 0,1-0,16 л;
  • 35 см — 0,15-0,2 л;
  • 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

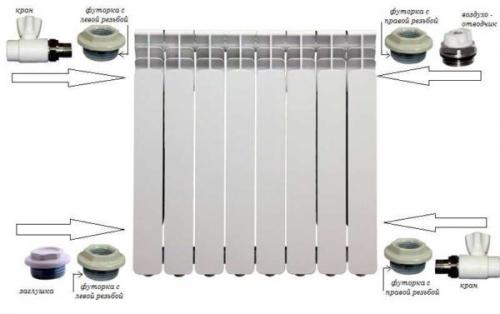

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.
