Тепло в доме, квартире – один из элементов комфорта, уюта. Поэтому следует серьезно отнестись к монтажу системы отопления , согласно теплотехническому расчету, выбору отопительных приборов и надежному их крепежу.
Сегодня строительному дизайну стала отводиться весомая роль и батареи, детали крепежа существенно отличаются по своему дизайну от своих предшественников. Если вы выбрали в качестве материала радиатора чугун, то давайте рассмотрим то, какое крепление для чугунных радиаторов отопления выбрать.

При очередном ремонте зачастую встает вопрос замены или промывки радиаторов отопления, а при новом строительстве их нужно смонтировать. В домах старых построек крепеж радиаторов выполнялся в основном из арматуры диаметром 12 -16мм, которую забивали в стену и загибали, как крюк, чтобы повесить батарею.

Современные кронштейны – это изделие, где детально разработана его конструкция, что позволяет надежно и безопасно зафиксировать его на поверхности.

Новый дизайн радиаторов Старый дизайн радиаторов

Сегодня рынок в изобилии предлагает разные радиаторы по материалу,

характеристикам и дизайну. Это могут быть алюминиевые, стальные, чугунные, биметаллические и прочие радиаторы.

В прежние времена у большинства из нас были установлены чугунные радиаторы. Сегодня их дизайн тоже претерпел изменения и приверженцам чугуна есть из чего выбрать.

Поэтому в этой статье хочу выбрать из всего многообразия видов нагревательных приборов — чугунный радиатор – верный друг и товарищ, проверенный временем и своими прекрасными характеристиками. Срок его службы – до 50 лет.

Ни для кого не секрет, что качество теплоносителя из-за старых труб и оборудования системы отопления не идеально. Но чугунным батареям отопления это не вредит, так как чугун имеет высокий абразивный износ.

Кроме того, чугун не подвержен коррозии, имеет более низкий ценовой уровень по сравнению с современными собратьями из других материалов и импортных аналогов.

Большой минус при всех плюсах – это его вес. Вот мы плавно и добрались до вопроса — крепление для чугунных радиаторов отопления.

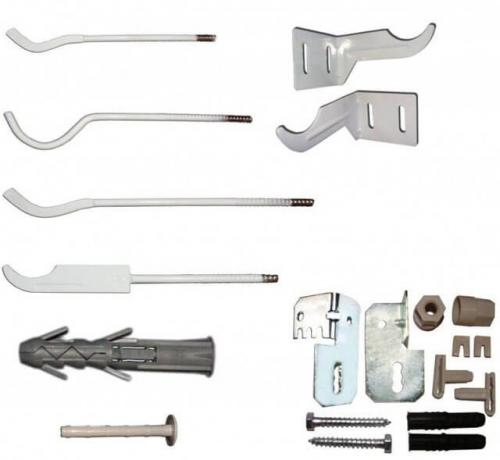

Крепление чугунной батареи к полу. Крепежи для чугунных батарей

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.

Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

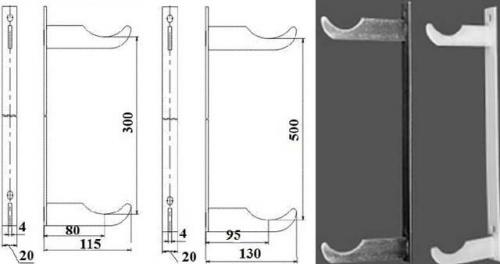

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.

Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.

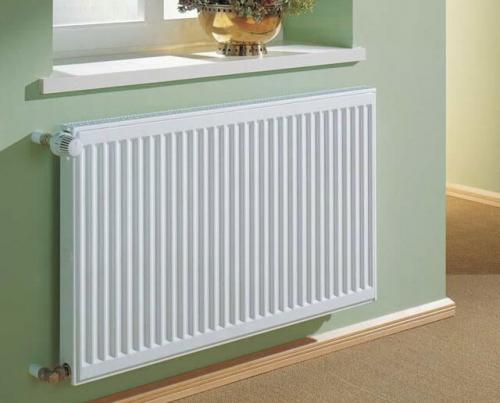

Крепление для чугунных радиаторов своими руками. Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

• Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
• Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
• Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
• Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
• Между подоконником и батареей также должен быть зазор – не менее 50 мм.
• Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
• Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
• Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

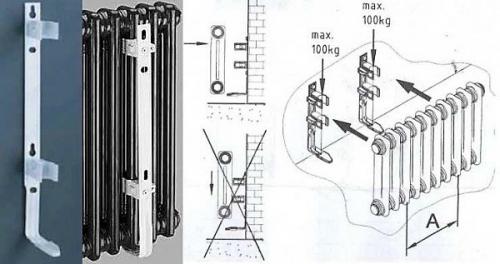

Как крепить чугунные радиаторы на стене из пеноблока. Как крепить радиатор к стене из газобетона: алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

Важным фактором при выборе батареи является соотношение цена-качество. В данном сегменте рынка показателем качества принято считать коэффициент теплоотдачи. Но у каждого материала существуют помимо этого преимущества и недостатки. Чтобы определиться с окончательным выбором, стоит ознакомиться со всеми параметрами основных видов радиаторов.

Чугунные батареи

Преимущества этого вида следующие:

• Чугунные батареи имеют очень толстые стенки, что добавляет им долговечности.
• Чугун стоек к коррозийным образованиям.
• Такие радиаторы долго отдают тепло даже после того, как вы выключили систему отопления.
• По сравнению с другими видами у чугунных батарей самый длительный срок эксплуатации.

1. Крепление чугунных радиаторов к стене затруднено из-за их большого веса. При их монтаже обязательно нужно использовать поддерживающие подставки.
2. К недостаткам также относят их малоприглядный вид и массивность.

Радиаторы из стали

Плюсами данного вида производители и потребители считают:

• Небольшой вес, который облегчает процесс монтажа.
• Высокую скорость нагрева системы, и как следствие быстрое получение теплоотдачи.

1. Небольшая температура нагрева и быстрое охлаждение системы.
2. Небольшой срок службы.
3. Рабочее давление таких батарей не должно превышать 10 бар.
4. Малая устойчивость к гидро и пневмоударам.

Радиаторы из алюминия

Преимущества данного вида:

1. Аккуратный и эстетичный внешний вид.
2. Высокая скорость крепления алюминиевых радиаторов к стене за счет небольшого веса.
3. Максимальная теплоотдача.
4. Рабочее давление до 20 бар.
   Алюминиевый радиатор
5. Возможность безграничного набора секций (все зависит от помещения, в котором будет устанавливаться радиатор).

Отрицательными свойствами данного вида батарей являются слабая стойкость к коррозии и быстрое разрушение места соединения с другим видом металла.

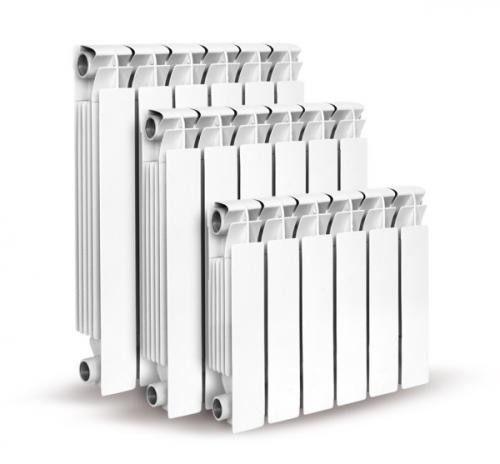

Биметаллические радиаторы

Это самый универсальный вид, объединяющий в себе прелести стальных и алюминиевых батарей. Крепление биметаллических радиаторов к стене также отличается простотой, а сталь внутри батареи препятствует образованию коррозии и увеличивает рабочее давление до оптимальных показателей. Зачастую профессионалы рекомендуют остановить свой выбор как раз на этом варианте.

Как закрепить радиаторы из чугуна

В зависимости от индивидуальных особенностей помещения следует подобрать вариант установки изделий, который обеспечит равномерное распределение нагрузки и предотвратит разрушение стены жилища.

К стене

Установка настенных крепежных систем является наиболее популярным способом, использующимся при прокладке отопления в доме.

Фото 1. Быстрый настенный монтаж радиаторов при помощи специальной планки с фиксаторами. Максимальная нагрузка в 100 кг.

Крепления рассчитаны на повышенные нагрузки со стороны оборудования и могут обеспечить долговечную службу даже в неблагоприятных условиях эксплуатации. Большинство систем используется для монтажа на кирпичные, бетонные и деревянные стены. Настенный крепеж чугунных радиаторов не подойдет для обустройства домов из гипсокартона и облегченных пеноблоков.

Напольная установка

В случае, когда стены не предназначены для установки чугунных батарей, отличным решением станут напольные крепежи. Крепления переносят всю массу радиаторов на пол и снимают нагрузку со стен. Несмотря на то что напольные крепежи достаточно надежные и устойчивые, иногда требуется монтаж дополнительных настенных фиксаторов, удерживающих батареи в определенном положении.

Общие рекомендации

Рекомендации по монтажу отопительных устройств:

​

1. Чугунные батареи нужно расположить на расстоянии 3-5 см от стены, от пола 6-12 см и от подоконника 5-10 см. Такое положение обеспечит наилучшую теплоотдачу.
2. Центр радиатора должен совпадать с серединой оконного проема для создания теплых потоков, препятствующих проникновению холодного воздуха в жилище.
3. Прежде чем устанавливать крепления, следует наметить точки, в которые они будут монтироваться.
4. Крепежи важно надежно зафиксировать. Для этого могут использоваться дюбели, заглушки и цементный раствор.
5. После того как крепления установлены, батареи монтируются согласно намеченной схеме.
6. Радиаторы должны быть правильно собраны, а ниппели подтянуты. Также важно на все свободные коллекторы поставить заглушки.
7. На батареи монтируются ручные либо автоматические воздухоотводчики, помогающие повысить эффективность работы системы.
8. Запорная арматура, которая устанавливается на входное и выходное отверстия, сделает процесс отопления дома наиболее комфортным. Шаровые краны позволяют снять радиатор без остановки всей системы обогрева.
9. При подключении контура важно подобрать правильный размер фитингов, сочетающийся с диаметром трубы отопления.
10. Последним этапом монтажа является опрессовка оборудования.

Как повесить чугунную батарею на газобетон. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

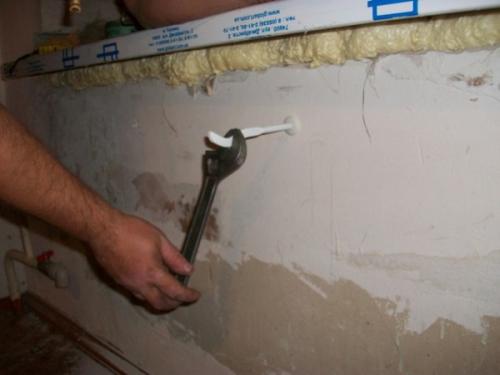

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

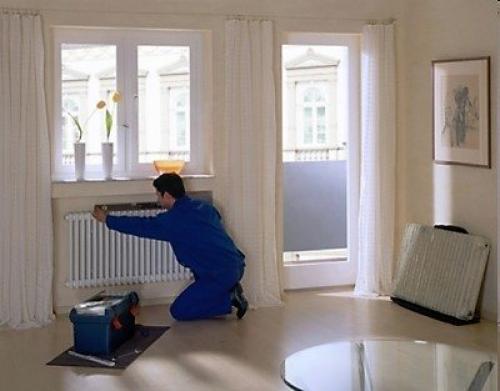

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

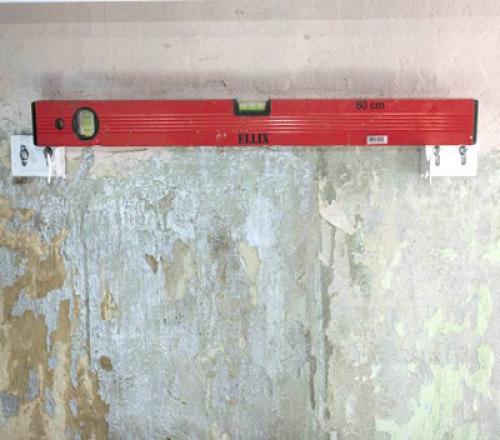

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

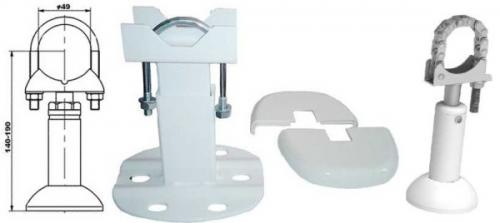

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

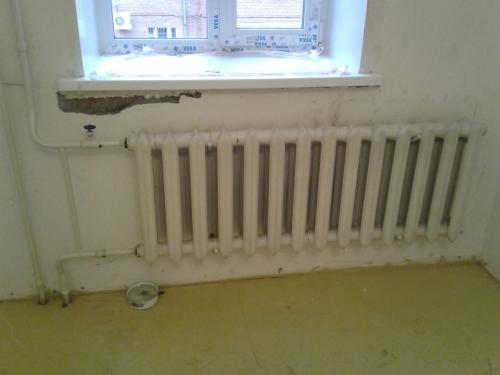

Как правильно повесить чугунную батарею. Подготовка чугунных радиаторов к установке

Для начала нужно выбрать подходящий отопительный прибор и приобрести комплект необходимых элементов (заглушки, переходники, краны Маевского, кронштейны, запорная арматура). Иногда в комплекте с агрегатом отопления продаются некоторые нужные детали, например, заглушки и кронштейны.

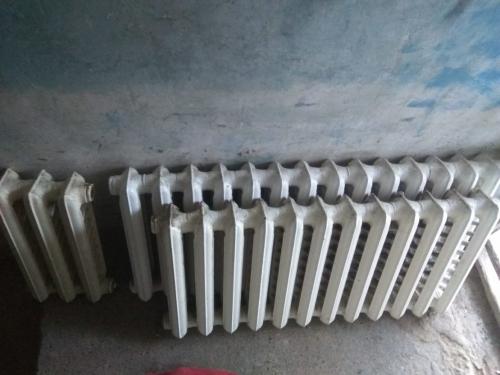

Соединение секций чугунных приборов отопления

Часто в процессе монтажа чугунных радиаторов отопления требуется соединить отдельные секции. Для этого вам понадобится два радиаторных ключа.

Работу ведем в таком порядке:

1. Агрегат закрепляем на верстаке или укладываем на ровную горизонтальную поверхность. Рядом кладем подготовленные секции.
2. В открытое ниппельное отверстие вставляем два ключа. С одной стороны радиаторного ключа есть ушко для ручки, а с другой – плоская отвертка, которая легко проходит через отверстие ниппеля и упирается во внутренние выступы.
3. Далее ниппельные элементы смазывают олифой и обматывают резьбу уплотнителем.
4. Потом оба ниппеля, которыми соединяются две секции, поворачивают одновременно на равное число оборотов. Это позволит избежать перекоса элементов. Желательно ввинтить ниппели на 2 нитки резьбы.
5. Поскольку с каждой стороны ниппеля разная резьба, во время его вращения секции притягиваются друг к другу.

Инструменты и материалы

Если выполняется сборка чугунных радиаторов отопления своими руками, то для работы подготовьте следующее:

• перфоратор;
• линейку;
• рулетку;
• карандаш;
• кронштейны;
• дюбели;
• кран Маевского;
• заглушки;
• запорную арматуру;
• разводной ключ;
• радиаторный ключ;
• паяльное оборудование для полипропиленовых труб;
• фитинги;
• сварочное оборудование для стальных труб;
• паклю;
• герметизирующую ленту;
• олифу;
• прокладки;
• оборудование для нарезки резьбы на стальных трубах.

Крепление к стене

Чтобы защитить помещение от теплопотерь, нужно установить чугунный радиатор отопления на стену под оконным проемом.

При этом важно соблюдать следующие нормируемые расстояния:

• от подоконника до прибора должно быть не меньше 100-120 мм;
• агрегат ставится строго посередине оконного проема (отклонение от центральной оси может быть не более 20 мм);
• от пола до радиатора отопления оставляют 80-120 мм;
• от стены до тыльной поверхности батареи должно оставаться 20-50 мм.

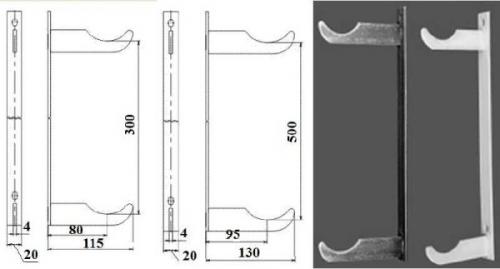

Крепление радиаторов отопления к стене выполняют с помощью специальных кронштейнов.

Последовательность установки следующая:

1. Для начала найдите середину оконного проема и проведите вертикальную линию на стене под окном.
2. От подоконника отложите 100-120 мм и проведите горизонтальную линию.
3. От центральной оси отмеряйте в каждую сторону половину расстояния между верхними крепежами на батарее. Приложите в этом месте кронштейны и сделайте разметку отверстий.
4. Высверлите дыры в стене по разметке и вбейте в них дюбели. Вкрутите в дюбели кронштейн, который с одной стороны имеет крюк, а с другой – резьбу.
5. Временно навесьте батарею на кронштейны и отметьте место установки нижнего крепежа.
6. Потом снимите радиатор, высверлите снизу отверстие под держатель и вбейте в него дюбель. Установите кронштейн. Навешиваем батарею на стену.

Совет! Для улучшения теплоотдачи отопительного прибора, до его монтажа на стене под окном рекомендуется закрепить отражающий экран из вспененного полиэтилена с фольгированным слоем.

Обвязка радиатора из чугуна

В процессе монтажа отопительного прибора делают его обвязку:

• Сначала выполняется установка кранов на батареи отопления. Для этого ручной или автоматический воздухоотводчик вкручиваем в переходник. Его закрепляют на верхнем коллекторе прибора, напротив точки подключения подачи.
• На единственный свободный коллектор устанавливают заглушку. Поскольку диаметр всех коллекторов не совпадает с сечением труб подачи и отведения, на них крепят переходники.
• Монтируют регулирующую и запорную арматуру. На подающем и отводящем патрубке устанавливают шаровые краны. Запорная арматура позволит проводить ремонт и замену отопительного прибора без остановки работы сети.
• Далее подключают подводящую и отводящую магистраль. Выбор типа соединения (обжимное, резьбовое, сварное или опрессованное) зависит от вида трубопроводов и фитингов. Перед тем как подсоединить полипропиленовую трубу к чугунной батарее, нужно установить фитинг.

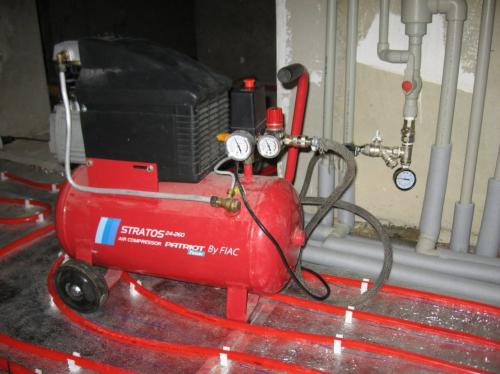

Опрессовка системы

После установки батареи отопления в контур проводится ее опрессовка. Это испытание прибора с цель проверки герметичности всех соединений. Для этого в контур подают воду или воздух с определенным напором, чтобы получить заданное опрессовочное давление. Его поддерживают в сети на протяжении получаса и постоянно следят за показаниями на манометре.

Если во время проведения испытаний давление падает, это говорит о разгерметизации сети и протечках. В таком случае гидроиспытания останавливают и ищут место протечки. После этого соединения туже затягивают и снова повторяют опрессовку. Если в течение получаса при повышенном давлении в сети нет протечек и падения показателей на манометре, считается, что агрегат прошел испытания и готов к эксплуатации.
