Как разобрать алюминиевую батарею на секции. Как разобрать и собрать батарею

08.12.2021 в 10:20

Как разобрать алюминиевую батарею на секции. Как разобрать и собрать батарею

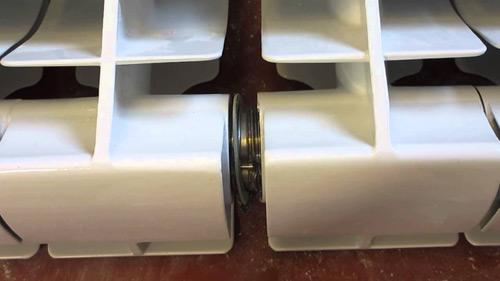

Алюминиевые секции, соединены ниппель-гайками . Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя . На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники . Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки , чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Важно ! При отворачивании соединителей следует соблюдать последовательность действий , чтобы избежать перекоса.

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы , на целостность резьбы . При необходимости стыки зачищаются мелкой наждачной шкуркой.

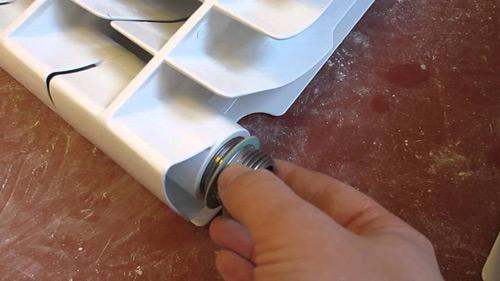

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита , помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек , чтобы не получилось перекоса, ограничивается двумя оборотами ключа .

Как сделать ключ для разборки алюминиевых батарей. Радиаторный ключ — виды, размеры, как сделать своими руками





Если собираетесь произвести  ремонт радиатора ,  добавить или убрать  у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье  мастер   сантехник  расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.





Виды работ с радиаторами отопления







В настоящее время во многих квартирах установлены современные  биметаллические  или  алюминиевые радиаторы  отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.





Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для  регулировки теплового баланса  помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.





Почти все модели старых  чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.





На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного  демонтажа .



Особенности инструмента



Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу.Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.









При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.





Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.



Как разобрать чугунную батарею отопления

Чтобы правильно разобрать чугунную батарею, необходимо знать некоторые особенности ее конструкции:

  • Отдельные секции собираются в один корпус с помощью внутренних резьбовых втулок или ниппелей. Чтобы разобрать чугунный радиатор, нужно суметь вывернуть торцевые пробки и внутренние вставки;
  • Каждый ниппель представляет собой цилиндрический стакан, на котором нарезаны два участка с резьбой двух видов – с левым и правым направлением витков.

Торцевые заглушки также изготавливаются с двумя видами резьбы, как правило, глухие выпускают с левой резьбой, а гайка-штуцер для подключения к трубе – с правой.

Обратите внимание! Чтобы разобрать секции, нужно будет правильно выбирать направление вращения, иначе можно быстро разбить чугунный корпус батареи

Для крепления отдельного регистра в общий чугунный корпус используется пара ниппелей, которые одновременно заворачиваются между двумя секциями длинным ключом с квадратной головкой. Чтобы разобрать и не расколоть чугунный корпус, потребуется также аккуратно выворачивать ниппеля, делая на каждом всего 1-2 оборота.
Подготовительные работы

Как разобрать чугунную батарею отопления

Для того чтобы разобрать чугунный корпус, его нужно предварительно демонтировать с крепления на стене. Для демонтажа чугунных отопительных радиаторов требуется следующий набор инструментов:

  • Труборез или болгарка ;
  • Ножовка по металлу;
  • Зубило;
  • Молоток и кувалда;
  • Щетка.

Лучше всего демонтаж чугунных радиаторов (да и любых других отопительных приборов) выполнять в летнее время, когда отопительная система находится в отключенном состоянии. Перед тем, как разобрать чугунную батарею отопления по секциям, необходимо слить весь теплоноситель из отопительного контура.
Первым делом необходимо отвернуть контргайки, которые расположены на подводках к радиаторам. Далее отворачиваются футорки , и радиатор можно снимать. Если же возможность открутить контргайки отсутствует, то подводки попросту обрезаются, после чего радиатор без проблем снимается с опор.
Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми «шажками» перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.
Если чугунная батарея относительно новая, то достаточно будет площадки с ударостойким покрытием, например, на пол можно уложить лист ДСП. Чтобы разобрать старый чугунный обогреватель, потребуется место, где можно работать с горелкой и тяжелым ломом.

Как разобрать радиатор охлаждения. Как самому отремонтировать автомобильный радиатор

Если радиатор автомобиля протекает, то большинство из нас прибегают к его замене. Однако, в большинстве случаев можно не менять, а отремонтировать радиатор. Иногда никаких навыков не требуется, а бывает, что без знаний в области сварки или пайки не обойтись. Учимся определять состояние и пробуем восстановить радиатор своими руками.Самая распространенная проблема, когда из-за старости появляется течь радиатора. Охлаждающая жидкость (ОЖ) выбегает из мест соединения металла и пластика, что автоматически ведет к перегреву двигателя. Найти в замену новый радиатор получается не всегда, да и ремонт обойдется, как минимум в 2 раза дешевле нового.

Дальнейшая речь будет идти об автомобильных радиаторах в целом и не важно, будет это ремонт радиатора отопителя, радиатор кондиционера или радиатор системы охлаждения двигателя.

Ремонт радиатора химией. Незначительные повреждения можно отремонтировать с помощью специальных средств, которые на рынке называеются, как жидкость для восстановления радиатора, герметик радиатора, либо порошковые восстановители. Принцип работы примерно одинаковый: заливаете восстановитель радиатора в систему охлаждения двигателя (СОД). Полученная смесь закупоривает трещины при соприкосновении с воздухом.

Химия — химии рознь, поэтому ответить за качество такого метода в целом нельзя. К примеру, некачественный восстановитель может не помочь, а напротив — навредить, засорив всю СОД. К примеру, перестанет греть печка и потребуется промывать СОД или менять радиатор печки. Более качественная химия способна устранить течь радиатора лишь на время (от нескольких дней до нескольких месяцев). Таким образом, химия для ремонта радиатора является лишь временным решением проблемы.

Есть народный метод ремонта радиаторов. Заключается он в латании дыр с помощью холодной сварки (материал похожий на пластилин, который после использования затвердевает). Залепить небольшое отверстие в радиаторе лучше после того, как хорошо обезжирите рабочую поверхность. Если дыра в радиаторе большая, тогда можно использовать в качестве заплатки кусок жести, который опять же приклеиваем холодной сваркой.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

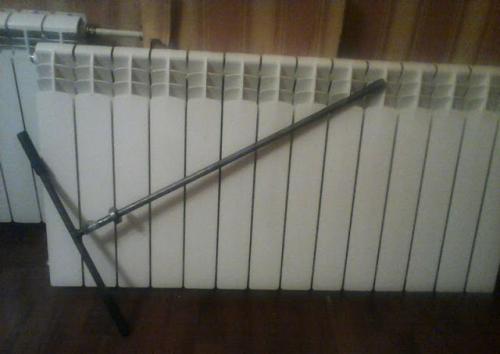

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Классификация

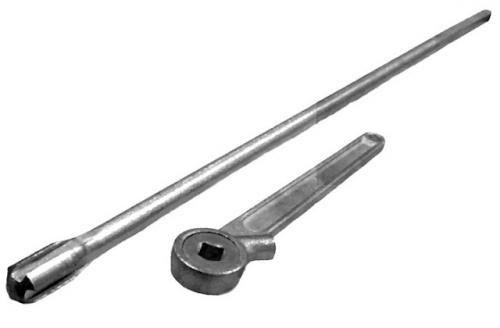

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

  • Используемые для современных радиаторов;
  • Используемые только для старых чугунных моделей;
  • Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

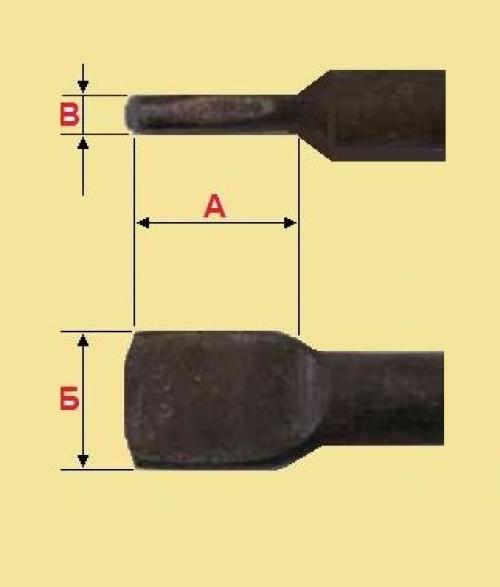

Различия по размеру рабочей части

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.

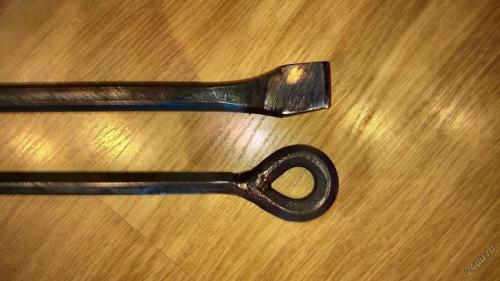

Как сделать самостоятельно

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

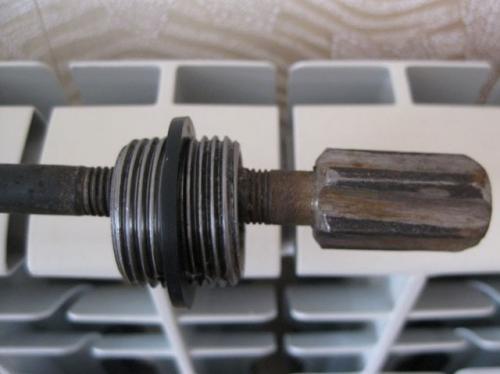

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

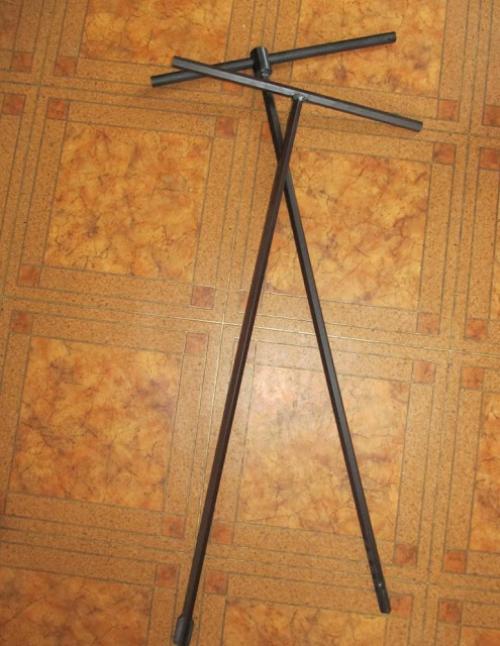

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете - Делаемсвоими руками

В сюжете - Как выковать ключ для батарей-радиаторов

В сюжете - Как сделать ключ для разборки радиаторов отопления

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

Как разобрать старый алюминиевый радиатор. Как разобрать радиатор: подготовка инструментов, отсоединение и разборка батареи

Статьи

Иногда возникают ситуации, требующие немедленного демонтажа радиатора отопления. Конечно, можно для выполнения такой операции вызвать профессиональных сантехников, но это потребует времени и финансовых затрат. В данной статье мы рассмотрим, как разобрать батарею самостоятельно.

Разборка радиатора отопления своими руками

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

  • В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
  • При потребности в добавлении дополнительных секций для батареи.
  • При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

НазваниеНазначение
Ниппельный ключРазборка секций радиатора
Газовый ключОтсоединение батареи от труб отопительной системы
Болгарка или газовый резакПорезка сгонов в случае их заклинивания
Отрезок стальной трубы или ломикУвеличение рычага ниппельного ключа
Паяльная лампа и металлическая щёткаУдаление краски со сгона, прогрев футурок

Образец газового ключа

Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет.

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации:

  1. Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
  2. Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

  1. Старые стальные или чугунные трубы. Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.
