Монтаж радиатора отопления в квартире. Выбор радиаторов для квартир и домов

Монтаж радиатора отопления в квартире. Выбор радиаторов для квартир и домов

При выборе радиаторов для дома все очень просто: если система оборудована принудительной циркуляцией (с помпой), берите любые, каких попросит душа или те, которые совместимы с вашими трубами, котлами и т. д. Вопрос выбора радиаторов отопления полностью раскрыт в этой статье —Для систем с естественной циркуляцией существуют некоторые ограничения — требуются нагреватели с низким гидравлическим сопротивлением , а это:

А еще нужно учитывать тип охлаждающей жидкости: не все радиаторы могут работать с антифризом. Незамерзающие жидкости нормальные и. Кстати, можно использовать только некоторые модели, прошедшие специальную обработку. В этом случае их нужно искать специально. И еще одно — нужно правильно подобрать размеры (об этом позже).

При выборе батарей для квартиры есть несколько критериев: Здесь условия посложнее. Может быть, вам нужно начать с размера. Необходимо выбирать так, чтобы соблюдались следующие расстояния:

• от пола — 8-12 см;
• от подоконника — 10-12 см;
• 3-5 см от стены.

Кроме того, утеплитель должен перекрывать не менее 70-75% ширины оконного проема. Несоблюдение этих рекомендаций приведет к снижению теплоотдачи или появлению явных горячих и холодных зон.

Затем необходимо учесть технические параметры вашей системы: водородную активность теплоносителя Ph, степень его загрязнения, максимальную температуру, рабочее и испытательное давление (при запуске системы). Все эти параметры можно найти в ДЭЗ, ЖЭК и др. По всем этим критериям выбирайте тип радиатора. Этот вопрос подробно описан в статье «». Вкратце можно сказать так:

В остальных случаях можно использовать любой радиатор, но обратите внимание на технические характеристики каждой модели. Даже у одного производителя они могут значительно отличаться.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/montazh-radiatora-otopleniya-v-kvartire-montazh

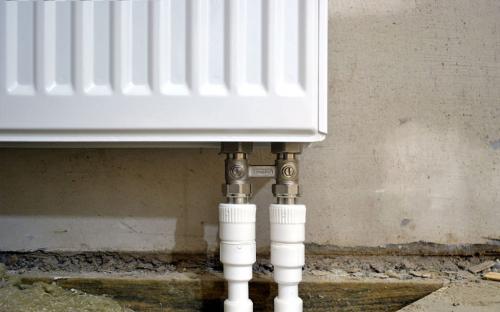

Монтаж радиаторов отопления с нижним подключением. Подключение батарей отопления с нижним подводом

От чего зависит эффективность работы отопительной системы? Факторов много : температура теплоносителя, материал, из которого изготовлены радиаторы, тип теплоносителя, количество теплопотерь в помещении, правильное число секций батарей. Немаловажно и то, как именно устройства отопления подключены к системе. Специалисты знают, что существуют разные способы подвода труб к радиатору. И это тоже во многом влияет на продуктивность обогрева дома.

В этой статье мы рассмотрим нижний способ подключения радиаторов к системе отопления. Узнаем, в каких случаях такой вариант наиболее приемлем, в чем его плюсы и как выполнить монтаж.

Когда целесообразно делать нижний подвод

Ввиду гравитации подача теплоносителя в радиатор снизу вверх кажется абсурдной. Но это касается только систем с самотечной циркуляцией воды. Если нагнетать движение теплоносителя насосом, все возможно. То есть мы уже видим одно ограничение использования нижней подводки — в отопительных системах с самотечным движением теплоносителя. Но на этом не все.

Если выполнить двустороннее подключение снизу, где обратка подключается по традиционной схеме, на подающей трубе устанавливается клапан. У него низкая пропускная способность по сравнению с футоркой с фитингом. По этой причине увеличивается сопротивление отопительного радиатора. В результате понадобится установка высокомощного насоса, а порой даже перерасчет гидравлических процессов.

С односторонним нижним подводом проблем еще больше:

• местное гидродинамическое сопротивление прибора отопления увеличивается, так как сквозь один отвод проложено 2 движущихся навстречу друг другу канала с маленьким проходом;
• появляются сложности с креплением арматуры.

Так в каких случаях использовать нижнюю подводку? Подобное подключение целесообразно для двухтрубных систем, где теплоноситель движется попутно. Если же у вас однотрубная схема, стоит отказаться от такого решения. С большой вероятностью возникнут проблемы с балансировкой системы отопления.

Особенности нижней подводки

Есть мнение, что при таком способе подключения батарей увеличиваются потери тепла вплоть до 20%. Это так, но явление актуально только для систем отопления с самотечным движением теплоносителя. Если вы нагнетаете воду насосом, она будет быстро транспортироваться по контуру и равномерно нагревать радиаторы.

Нижняя схема подключения востребована в первую очередь потому, что трубы расположены не на виду. Они подсоединены к радиатору снизу, поэтому батареи смотрятся более привлекательно и эстетично.

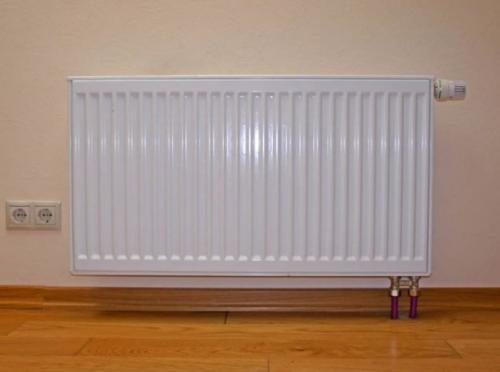

Как устанавливать батареи с нижним подводом

Прежде чем подключить радиатор отопления, предстоит его сборка в лежачем положении. Сразу нужно поставить элементы запорной арматуры. У вас должны остаться 2 прямых пресс-фитинга или соединение для накидной гайки.

Пошаговые действия по установке батареи отопления:

1. Если схема односторонняя, на отводе с противоположной стороны устанавливается пробка. На оставшемся отводе необходимо поставить кран Маевского.
2. Фиксируются запорные и регулирующие устройства.
3. Устанавливается и закрепляется радиатор отопления.
4. Производится итоговое подключение к системе.

Выполнить монтаж радиатора своими руками вполне реально, если иметь опыт в таких делах и все необходимые приспособления. Но если вы недостаточно компетентны в подобных вопросах, лучше заказать услуги мастера. От правильной установки радиаторов зависит эффективность обогрева помещения, так что рисковать не стоит.

Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются  к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

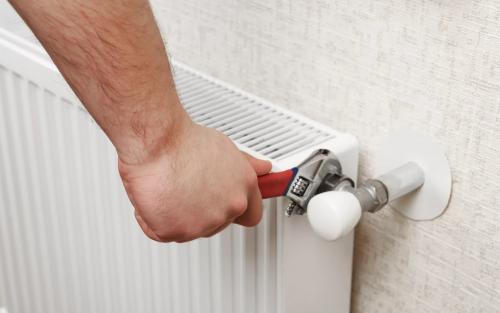

Монтаж радиатора отопления инструкция. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

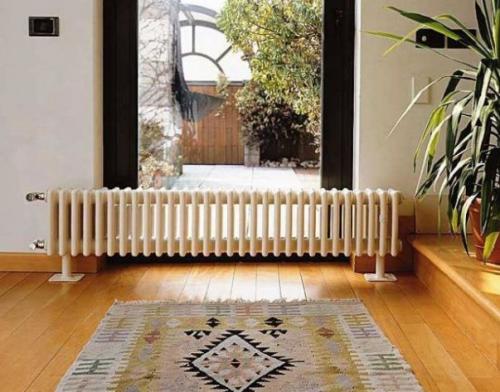

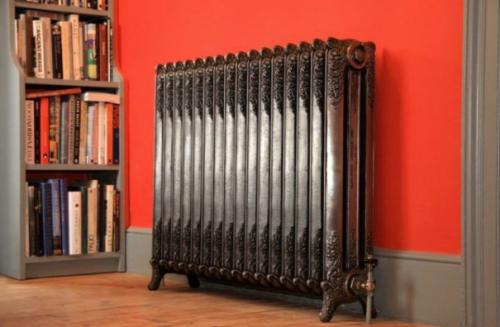

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

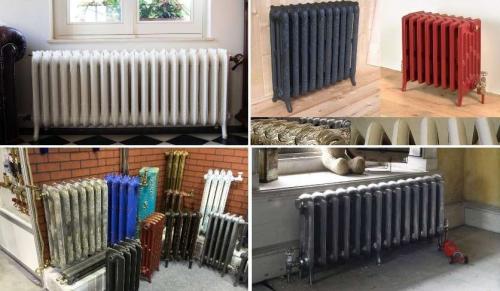

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

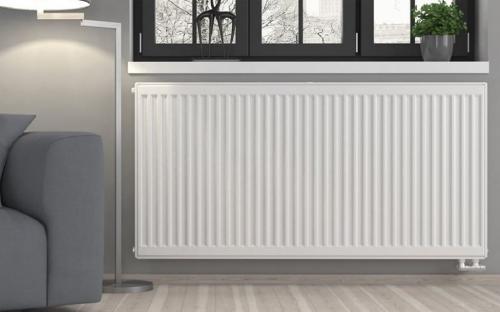

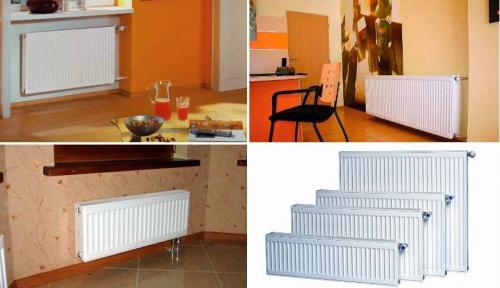

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

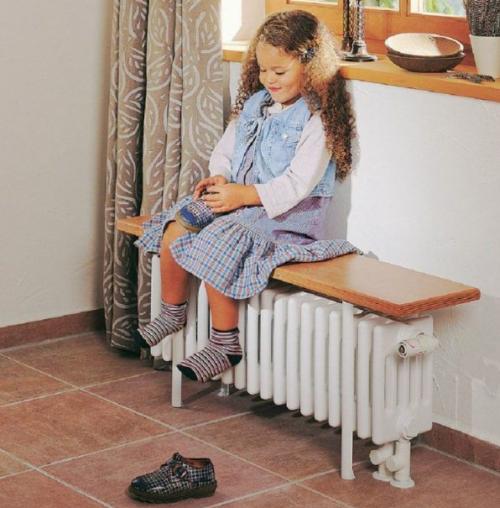

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

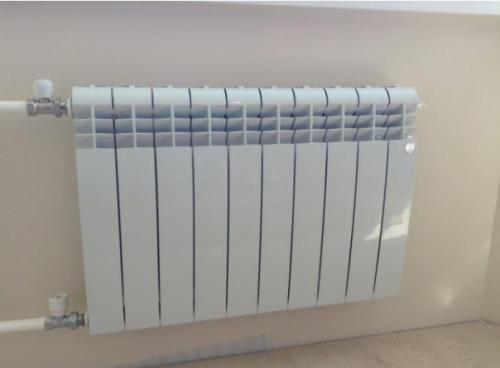

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

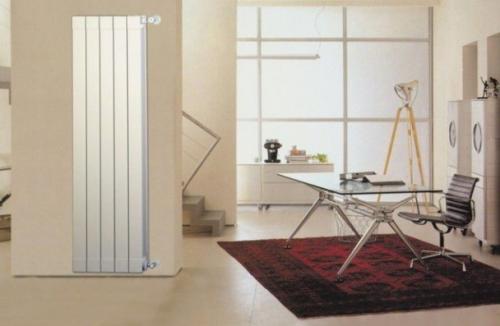

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

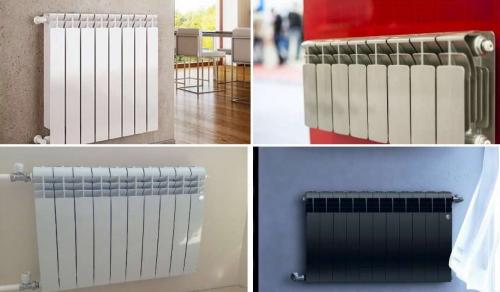

Биметаллические радиаторы

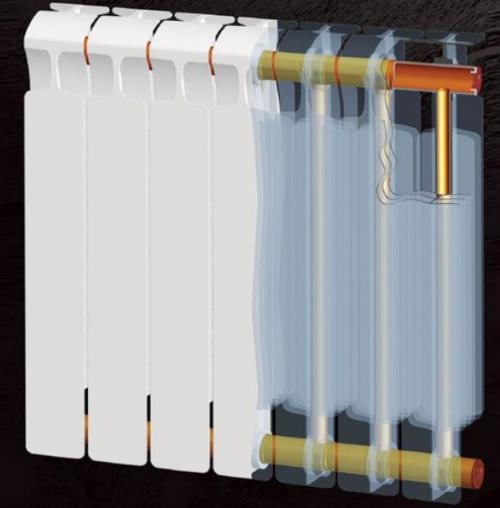

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

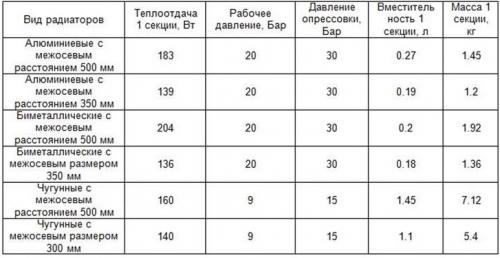

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Монтаж радиатора отопления: инструкция для самостоятельной установки

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Выбор и монтаж радиатора

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

Материалы для монтажа

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Преимущества чугунных радиаторов

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих пор справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Новые модели чугунных радиаторов

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостатки чугунных радиаторов

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

В заключение, монтаж радиатора отопления — это относительно простая задача, которая требует лишь минимальных навыков и знаний. Следует выбрать подходящий материал, правильно установить радиатор и настроить систему отопления.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-ustanovit-radiatory-otopleniya-v-kvartire-4-vida-radiatornoy-armatury

Установка радиаторов отопления. Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

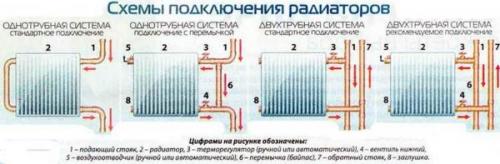

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему,  платить за это, выслушивать претензии соседей.
