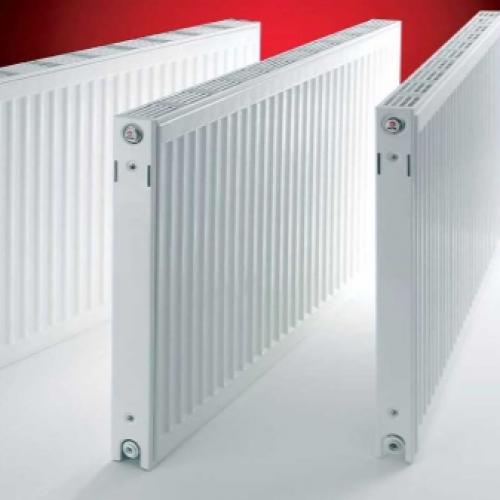

На сегодняшний день производители панельных отопительных конструкций предлагают следующие типы моделей:
- У №10 всего одна панель и отсутствует конвектор и облицовка.
- У 11 типа по одной панели и теплообменнику.

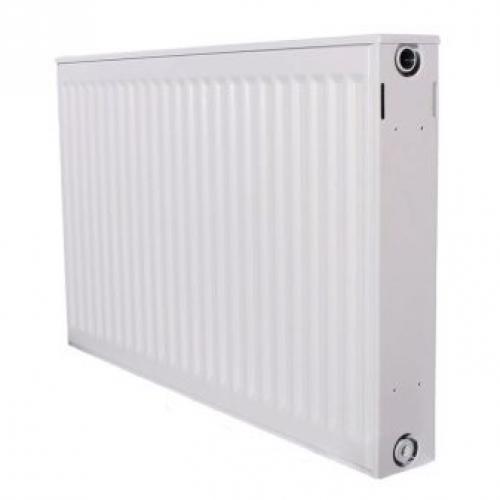

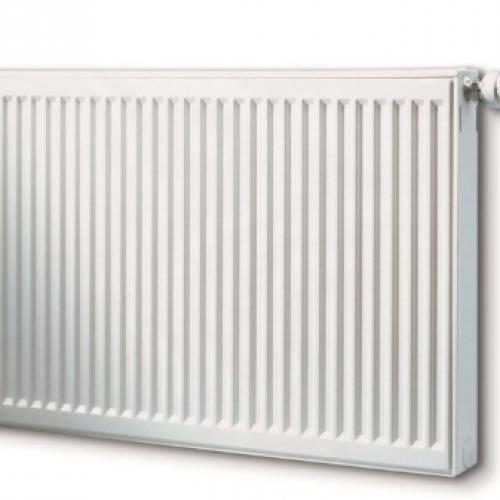

- Наибольшим спросом у населения пользуется стальной радиатор тип 22. Характеристики его говорят о том, что в нем две панели и два конвектора. Это более гармоничное сочетание, так как изделие получается с высокой теплоотдачей, доступной ценой и небольшим весом.

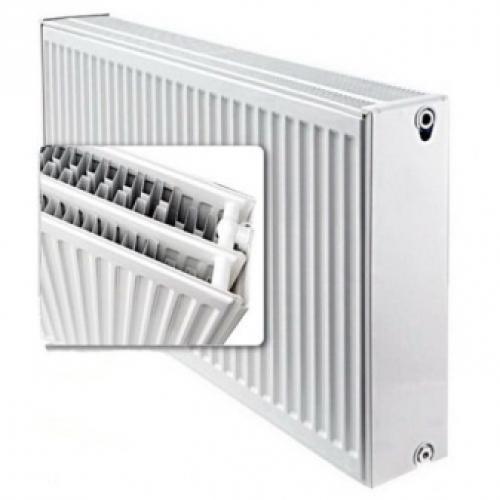

- Радиаторы 33 типа оснащены тремя теплообменниками, прикрепленными к трем панелям. Это самый мощный и дорогой вид панельных радиаторов из стали.
Чтобы быстрее ориентироваться в маркировке стальных изделий, следует помнить, что первая цифра в номере говорит о количестве панелей, а вторая – конвекторов.
Панельный радиатор тип 22 считается оптимальным выбором по следующим параметрам:
- Их мощность варьируется от 576 Вт и до 4115 Вт. Такой разбег напрямую связан с высотой и длиной панелей.
- Радиатор стальной тип 22 выдерживает рабочее давление от 6 до 10 при испытательных 12-ти атмосферах. Хотя отопительные конструкции из стали достаточно крепкие, их лучше применять в закрытых автономных системах. Если требуется подключение к централизованной системе обогрева, то нужно рассчитать мощность панелей заранее и приобрести прибор с ее учетом.
Этот недостаток можно компенсировать, если тепловая мощность стальных радиаторов тип 22 находится под контролем редуктора давления.
Даже если взять самый небольшой размер стальных радиаторов этого типа, то можно увидеть, насколько разнятся их показатели мощности. Например, при высоте 300 мм и длине 400 мм она составит 576 Вт, тогда как у изделия той же длины, но с 500 мм высоты – 823 Вт.
Стальной радиатор 22 тип 500х1000 мм обладает мощностью 2057 Вт. Эти показатели не одинаковы у разных производителей.
Объем воды в радиаторах будерус. Конструктивные особенности
Радиаторы Buderus используются в одно- и двухтрубных отопительных системах с принудительной циркуляцией. В зависимости от типа подключения они бывают боковые и нижние со встроенным термоклапаном.
Рассмотрим каждую модель более подробно.

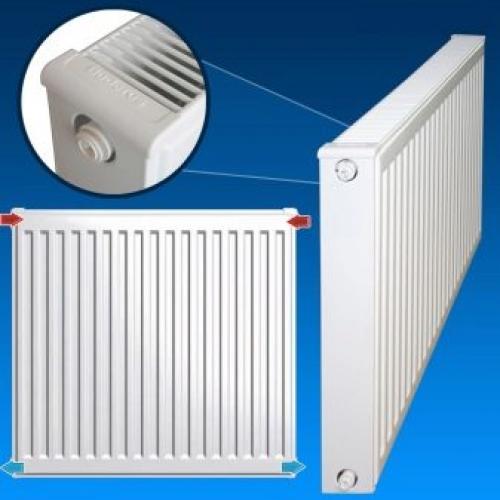

- Боковые (К-профиль). Конструкция радиатора данного типа подразумевает наличие по бокам 4 отверстий с внутренней резьбой 1/2. При этом расстояние между осями составляет высоту радиатора без 50 мм.

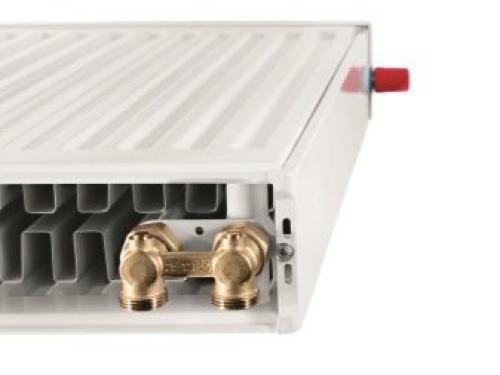

- Нижние (ВК-профиль). Здесь присутствуют 2 отверстия с наружной резьбой 3/4. Расстояние между осями составляет 50 мм.

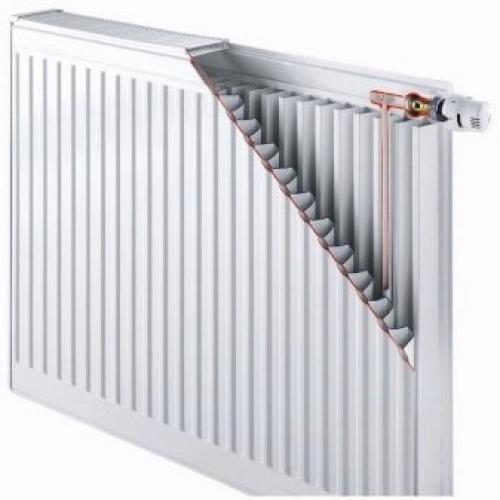

Конструкция радиаторов данной марки основана на стальных панелях , в которых предусмотрены специальные отверстия, образованные горизонтальными соединительными каналами и вертикальными коллекторами. При создании данного оборудования применяется роликовая сварка, в результате которой появляются панели, соединенные сплошными панелями. Это гарантирует высокую надежность радиатора (большинство других фирм используют точечную сварку). А для приумножения теплоотдачи между панелями монтируются конвекционные ряды.

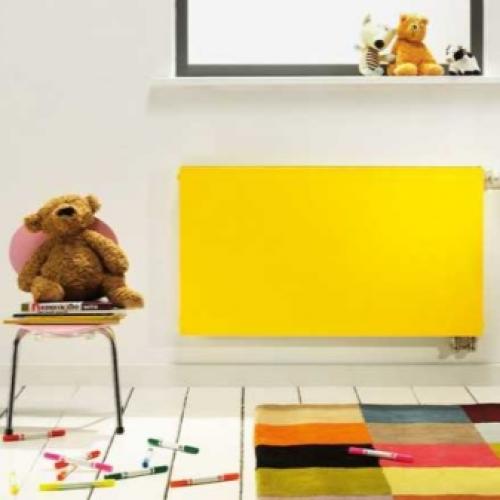

Все заводские радиаторы окрашивают в белый цвет, но по заказу клиента можно изготовить оборудование любого оттенка, который представлен в каталоге компании.
Перед окрашиванием на поверхность наносят грунтовку, а затем – лакокрасочное покрытие, которые обрабатывают при помощи метода горячей сушки. В результате получается качественное покрытие, которые устойчиво к механическим повреждениям, появлению царапин и сколов. Оно также подходит для помещений с повышенной влажностью.
Каждая модель радиатора немецкой марки оснащена съемной декоративной перфорированной панелью. Благодаря этому внутреннюю панель удобно чистить. Также некоторые модели не имеют в своей конструкции конвекционные пластины, вместо этого они оборудованы съемными решетками. Такую конструкцию легко дезинфицировать, а значит, оборудование можно использовать в помещениях с повышенными требованиями к чистоте, например, в медицинских кабинетах.
Объем воды в системе отопления. Калькулятор расчета общего объёма системы отопления
Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.
Калькулятор расчета общего объёма системы отопления
Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.
Цены на расширительные баки
расширительный бак
В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.
Калькулятор расчета общего объёма системы отопления
Пояснения по проведению расчетов
Мнение эксперта:
Афанасьев Е.В.
Главный редактор проекта Stroyday.ru. Инженер.

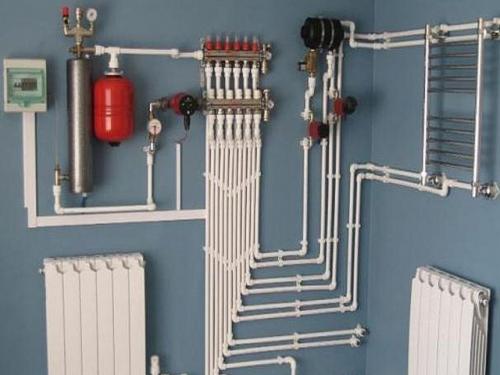

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.
- Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
- Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.
Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.
Как проводится расчет расширительного бака?
Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .
- Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.
Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.
- Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.
В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».
Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.
- В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).
Итоговое значение калькулятор покажет в литрах.
