Если собираетесь произвести  ремонт радиатора ,  добавить или убрать  у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье  мастер   сантехник  расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.

Виды работ с радиаторами отопления

В настоящее время во многих квартирах установлены современные  биметаллические  или  алюминиевые радиаторы  отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.

Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для  регулировки теплового баланса  помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.

Почти все модели старых  чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного  демонтажа .

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу.Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Шестигранный ключ для радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Классификация

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

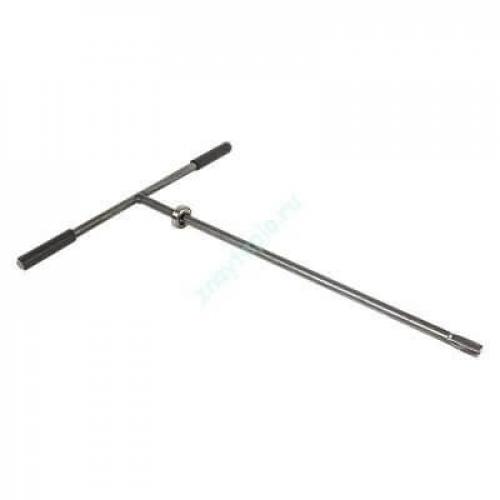

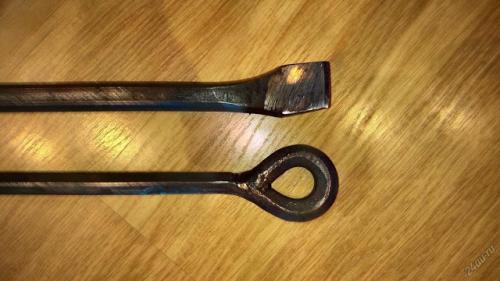

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

• Используемые для современных радиаторов;
• Используемые только для старых чугунных моделей;
• Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

Различия по размеру рабочей части

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.

Как сделать самостоятельно

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

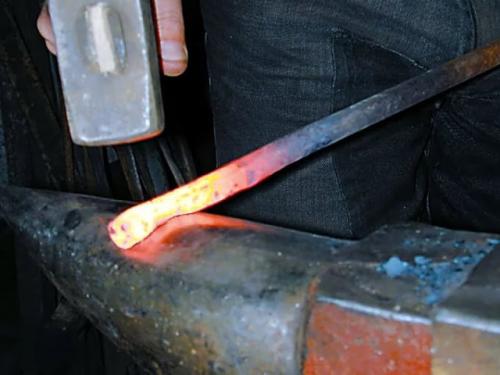

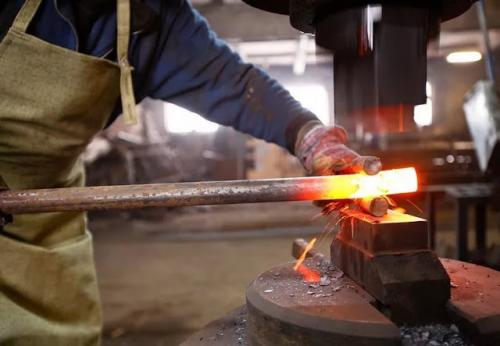

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

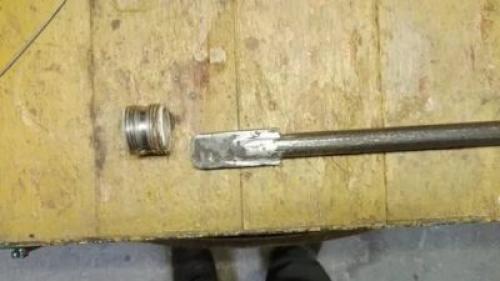

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете - Делаемсвоими руками

В сюжете - Как выковать ключ для батарей-радиаторов

В сюжете - Как сделать ключ для разборки радиаторов отопления

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

Ключ для радиаторов отопления своими руками. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

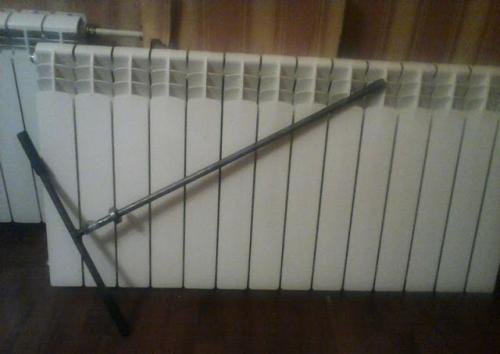

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Ключ для разборки биметаллических радиаторов своими руками. Как разобрать радиатор отопления на секции своими руками

Привет всем! этот короткий пост будет посвящен сборке или разборке секционных радиаторов отопления.

Виды радиаторов

Здесь мы поговорим про три вида радиаторов:

1. Алюминиевые.
2. Биметаллические.
3. Чугунные.

Чем скручены между собой секции радиаторов?

Все они — секционные и поэтому их можно собирать и разбирать.

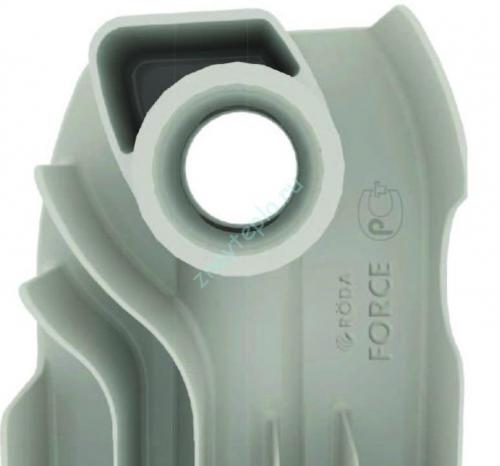

Хотя некоторые производители специально изменяют ниппеля так, чтобы их радиатор нельзя было разобрать обычным ключом.

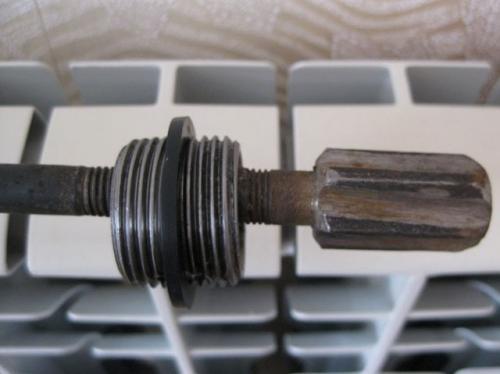

Итак, я произнес непонятное слово — ниппель. Сейчас я покажу, что это такое:

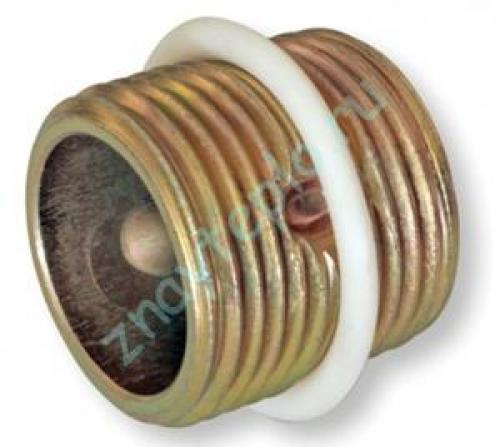

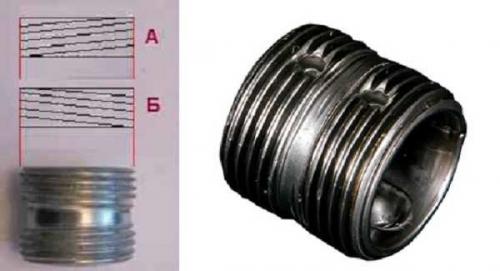

Ниппель

Это обычная железка, на которой с одной стороны левая, а с другой правая резьба.

Белое кольцо посередине — меж секционная прокладка.

В данном случае она сделана из силикона, но может быть сделана из паронита.

Диаметр ниппеля у алюминиевых и биметаллических радиаторов равен одному дюйму, а вот у советских чугунных радиаторов ниппеля имеют диаметр 1¼ дюйма.

Это значит, что для этих отопительных приборов необходимы разные ключи. Вот теперь давайте поговорим о ключах.

Ключ для сборки и разборки радиаторов

Для разборки и сборки радиатора вам понадобится инструмент.

Выглядит это «чудо техники» следующим образом:

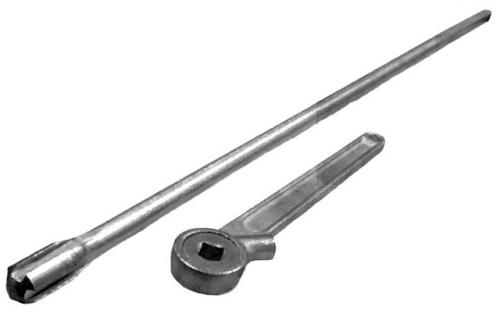

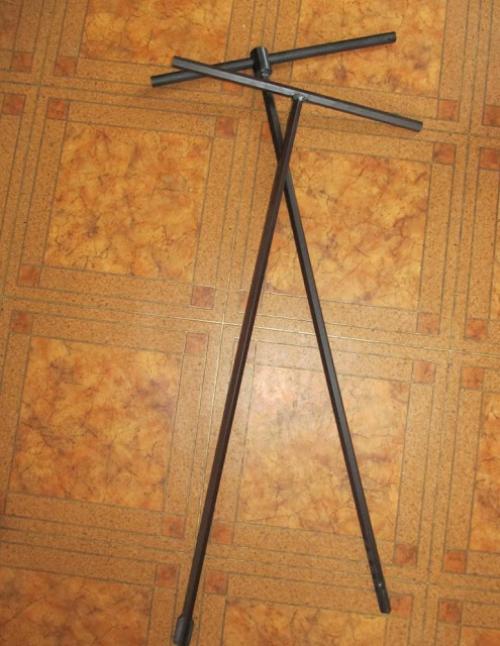

Ключ для сборки радиаторов

Это не единственный вариант исполнения такого рода инструмента.

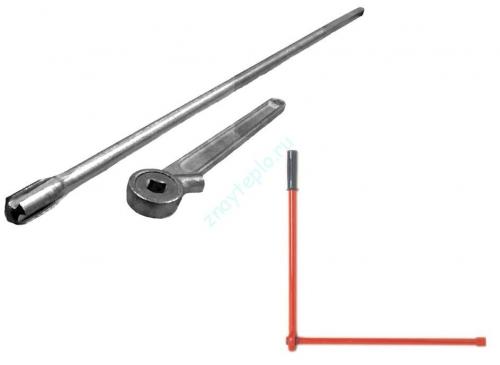

В магазинах можно встретить множество конструкторских решений. Например, вот таких:

Ключ для сборки секций радиаторов

Независимо от того как выглядит ключ, его задача откручивать и закручивать ниппеля.

Лично я всегда собирал радиаторы при помощи первого варианта ключа.

Желательно, чтобы инструмент был изготовлен из закаленной стали.

Иначе одного ключа вам хватит всего на несколько стыков, а потом он придет в негодность и придется покупать новый.

Сборка и разборка радиаторов отопления

Для того, чтобы нарастить радиатор вам понадобится пара ниппелей, пара прокладок, ключ и желательно иметь помощника.

Скручивать радиаторы одному крайне неудобное занятие. Для начала осмотрите торцы секций.

Слой краски на торце может быть толстым и его необходимо будет зачистить при помощи ножа.

На торце не должно остаться никаких наплывов и неровностей.

Это в основном касается китайских приборов отопления, а у европейских слой краски обычно тонкий, ровный и не требует доработки ножом.

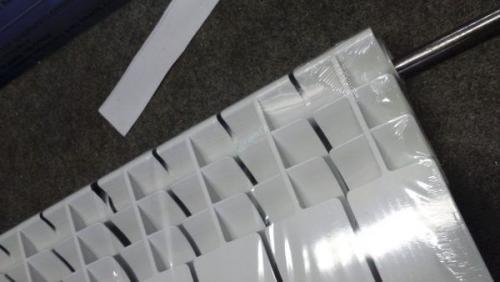

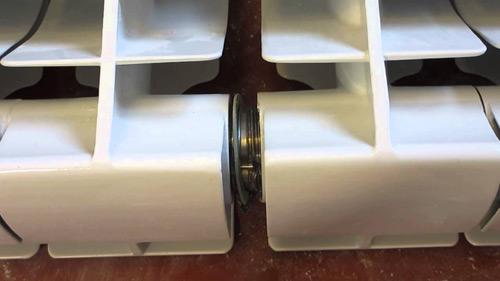

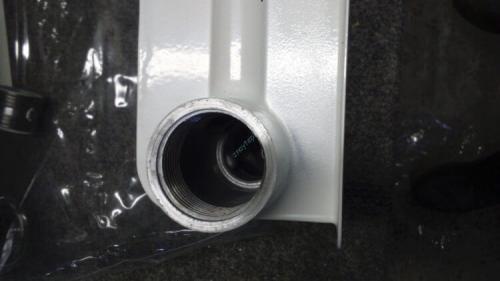

После обработки торцов вы должны увидеть следующую картину:

Только  не нужно использовать для зачистки торца напильник!  Вы можете повредить плоскости торцов и они перестанут обжимать прокладку.

Теперь покажу краткую фото-инструкцию по сборке/разборке радиатора. Итак, приступим:

Положите радиатор на стол лицевой стороной вверх. Потом вставьте в него ключ до того стыка, который нужно раскрутить.

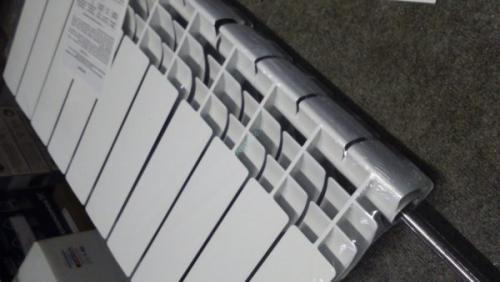

На данном рисунке ключ нужно крутить в сторону оребрения.

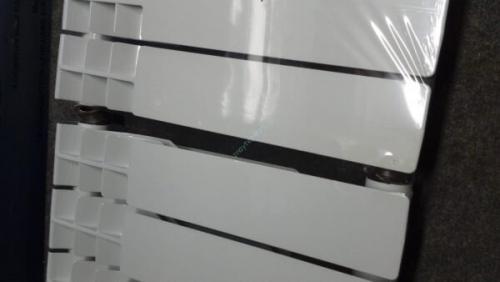

Немного открутив один стык, переставляйте ключ (в нижний или в верхний) и повторяйте операцию. В конце должен быть следующий результат:

Выкручивайте ниппеля до конца и все! Радиатор разобран!

Как сделать ключ для разборки чугунных батарей. Ключ для радиатора

Если собираетесь произвести ремонт радиатора, добавить или убрать у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора . Специальный радиаторный ключ (Рис.1) можно сделать самостоятельно из строительной арматуры или металлического прута (марка стали подвергающаяся закаливанию) соответствующего диаметра, в зависимости от вида отопительного прибора.

Изготовить ключ для радиатора своими руками можно методом термического нагрева, механической обработки (доводки до нужных размеров) и закалки термообработанного участка.

Опишу способ, которым лично я неоднократно пользовался при изготовлении нужных инструментов для сантехнических работ, в  том числе ключей для радиаторов. Они в последствии верой и правдой неоднократно служили мне и тем людям, для которых они были сделаны.

Материал

Подходящий кусок арматуры можно «найти» на любой стройке или купить отрезок в металлопрокате. Так как в основном  применяются радиаторы с двумя размерами резьбы (5/4″ и 1″), то и выбор диаметра заготовки будет зависеть от этого.  Для 5/4″  — 16 или 18 мм (по телу прута) и 12 — 14 мм для 1″. Длина готового ключа должна составлять не менее половины длины самого большого ремонтируемого радиатора плюс 300 мм (разборка — сборка с двух сторон), а максимум — вся длина радиатора плюс 100 — 150 мм (разборка — сборка с одной стороны).

Источник нагрева

Для того, чтобы изготовить самодельный ниппельный ключ для радиатора лучше всего применить автоген, у которого температура пламени на порядок выше, чем у пропана. Но и  пропан подойдет, если только он есть в наличии. На шланги устанавливаю резак, для большей мощности пламени. Такую работу  обычно делают вдвоем: один держит постоянно зажженный резак, другой занимается непосредственно изготовлением ключа. Иногда  приходилось заниматься одному, для этого клал зажженный резак на металлическое ведро с набранной водой.

Место работы

Чтобы сделать ключ для радиатора, надо его на чем — нибудь ковать. Может подойти кувалда или другой массивный железный предмет. В крайнем случае, металлический люк действующей канализации или водопровода.

Нагреваем край (конец) арматуры длиной 40 — 50 мм до почти белого цвета (не до температуры плавления металла) и расплющиваем на импровизированной наковальне. Периодически повторяем это не один раз, с одновременным приданием  определенной формы и размера.

Удобно при этом иметь с собой ниппель нужного диаметра, по которому можно сразу мерить обрабатываемую заготовку. После того, как все размеры в процессе обработки были получены, приступаем к закалки рабочей зоны.

Снова нагреваем обрабатываемый конец на длину приблизительно 150 мм и резко опускаем в металлическое ведро наполненное  водой. Продолжаем закалку, водя круговыми движениями, до полного охлаждения.

Если рабочая плоскость ключа для радиатора получилась немного большего размера чем нужно, то можно сделать доводку «болгаркой» или наждачным кругом. При этом, не давая перегреваться, охлаждаем водой.

Чтобы в дальнейшем было удобно работать, ниппельный ключ для радиатора надо снабдить на другом крае крестовиной. Для этого  понадобятся два отрезка арматуры длиной 150 — 200 мм, которые привариваются электросваркой внахлест друг к другу и к торцу  ключа.

Другой способ состоит в том, чтобы согнуть край заготовки кольцом с внутренним диаметром приблизительно 40 — 60 мм, при  помощи резака и обязательно приварить электросваркой загнутый край (См. Фото — Рис 1). Применение такого ключа, по сравнению с крестообразным,  иногда бывает более удобным, когда работы по сборки — разборки производятся без демонтажа радиатора, «по месту». Там где  расстояние от стены играет решающую роль, чтобы вставит ключ для радиатора. Поэтому даже приходиться производить работы ключом с голым концом, применяя для его поворота газовый ключ №2.

           Ключ для алюминиевых радиаторов

Ниппельный ключ для алюминиевых радиаторов (Рис.2) имеет размеры рабочей поверхности А — 30 — 35 мм, Б — 23 мм, В — 6 мм. Желательно выдержать точный размер Б, потому что у ниппеля внутренний диаметр 25 мм.

          Ключ для чугунных радиаторов

Ключ для чугунных радиаторов (Рис.2) с диаметром ниппеля 5/4″ имеет размеры А — 30 — 35 мм, Б — 28 мм, В — 8 мм. Временами я попадал в ситуацию, когда требовался радиаторный ключ, а его не было под рукой. Выручала сплющенная «на горячую» стальная полудюймовая труба. Но это только иногда подходит для новых приборов отопления.

Современные чугунные радиаторы (по конструкции, напоминающие алюминиевые) выпускаются с ниппелями диаметром 1″. Для них подойдет ключ для алюминиевых радиаторов, только размер Б — 22 мм. Не забывайте, что доводку ключа всегда можно сделать «по месту».

Надеюсь, что мои советы, как сделать ключ для радиатора, помогут вам в его изготовлении и применении в доме.
