Проектирование системы отопления для двухэтажного дома. Особенности двухтрубного отопления

Проектирование системы отопления для двухэтажного дома. Особенности двухтрубного отопления

Двухтрубное отопление создает комфортные условия, так как прогреваются равномерно все батареи, тепло стабильно во всех комнатах дома. Внешний контур — две трубы, для подачи и обратки, они расположены параллельно друг другу. Радиаторы соединены трубами вверху с подачей тепла и внизу с обраткой. Горячая вода подается в батареи, а выходит охлажденная, возвращается по другой ветке магистрали.

При замкнутой схеме подающий и обратный контур заканчивается на последнем теплообменнике, теплоноситель возвращается к котлу. Применяют раздельную попутную схему для каждого этажа, это облегчает настройку контура.

При подключении твердотопливного котла обеспечивают хорошую вентиляцию в комнате, проводят электричество для подключения к электропитанию котла. Оборудование располагают вертикально на жестком основании. Бак устанавливают в высокой точке дома, например на чердаке, он должен быть утеплен. Котел не ставят близко к стене. Устанавливают группу безопасности, монтируют смесительный узел — обратная перемычка, соединяющая подающий контур с обраткой. Для поддержания нужной температуры понадобится буферный резервуар — бак с жидкостью, который нагревает носитель от подающего контура.

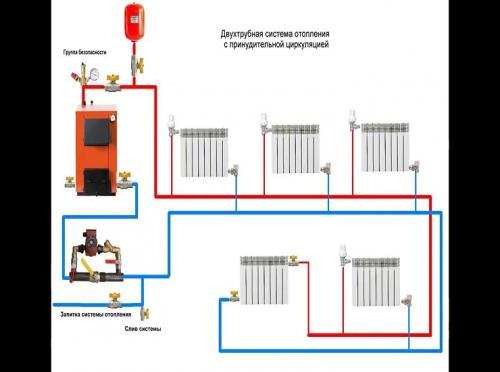

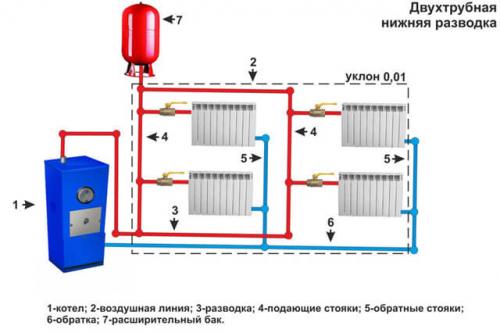

Схема отопления двухэтажного дома с принудительной циркуляцией двухтрубная с твердотопливным котлом:

• твердотопливный котел;
• главный стояк;
• разводка;
• радиаторы;
• обратка;

На заметку!

Эффективность работы двухтрубного отопления повышают коллекторной или лучевой разводкой.

Отопление двухэтажного дома двухконтурным котлом. На газе

Применение газа является самым дешевым видом топлива по энергоэффективности, однако и в данном способе есть масса отрицательных сторон.

В первую очередь это непомерные цены за услуги государственных организаций, подключающих индивидуальные дома к газовой магистрали. Для Московской области расценка в 2 миллиона рублей за подвод к забору индивидуального участка отрезка полимерного трубопровода небольшой длины в траншее под землей считается средней. К тому же придется тратить немало времени и средств на оформление документов, постройку отдельной котельной, внутреннюю разводку, закупку оборудования, монтаж теплых полов или радиаторов.

То есть начальные затраты на газовое отопление могут быть чрезмерно высокими для потребителей со средними доходами, но в дальнейшем из-за невысокой стоимости природного газа вложения окупятся.

В районах, где газовая магистраль проходит слишком далеко от дома, один из вариантов — применение газгольдеров. Обычно резервуар средним объемом около 5 кубических метров закапывают в землю и заправляют его сжиженным газом, которого многим хватает на один отопительный сезон.

Основной недостаток этого метода — высокая цена сжиженного газа, а также зависимость от энергетических компаний, устанавливающих цену на топливо по своему усмотрению.

Одно из главных преимуществ газа — возможность функционирования отопительной системы при отключении электроэнергии. Правда в этом случае придется использовать бензиновый генератор электричества для обеспечения функционирования котла и насосного оборудования.

Что такое автономная газификация индивидуального дома . В статье подробно рассказывается, как организовать автономную систему газификации в частном доме, какое нужно оборудование, кто его устанавливает, какие понадобятся документы!

Схема отопления двухэтажного дома с настенным газовым котлом. Виды отопительных систем

Практика показывает, что большинство домовладельцев выдвигает к системе отопления двухэтажного дома 3 основных требования:

1. В доме всегда должно быть тепло.
2. Минимальный расход энергоносителей – природного газа, дров, электричества и так далее.
3. Красота. Трубы, арматуру и приборы обогрева желательно убрать с глаз, чтобы не портили интерьер.

Требования перечислены в порядке важности с точки зрения пользователей. О стоимости монтажа мы поговорим в процессе рассмотрения систем.

Пожелания вполне понятны, но их следует увязать с техническими возможностями. Например, в отдаленных регионах случаются перебои с подачей электроэнергии либо отсутствует магистральный газ. Отсюда совет: сначала определите основное топливо и резервный энергоноситель, подберите котел и отопительные приборы . Отразите пожелания на бумаге – набросайте своими руками черновой проект.

Далеко не всегда хозяин дома может сам обустраивать инженерные сети – разрабатывать схемы, монтировать оборудование и трубы. В таком случае есть смысл обратиться к специалистам инженерной фирмы, которая занимается перечисленными работами. Например, в центральном регионе РФ услуги по установке котлов и монтажу систем отопления оказывает компания «ТеплоМосква».

Такой основательный подход позволит смонтировать схему отопления двухэтажного дома, которую не придется переделывать впоследствии. На выбор есть 5 вариантов систем:

• самотечная (она же – гравитационная и конвекционная);
• однотрубная;
• двухтрубная;
• лучевая (иначе – коллекторная);
• водяные контуры напольного обогрева, называемые теплыми полами.

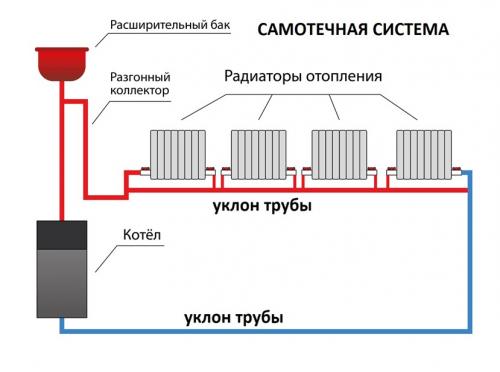

Примечание. Первая схема подразумевает естественную циркуляцию теплоносителя по трубам и сообщающийся с атмосферой расширительный бак. В остальных реализован принцип принудительной циркуляции с помощью насоса и работа под давлением (используется закрытый мембранный бачок).

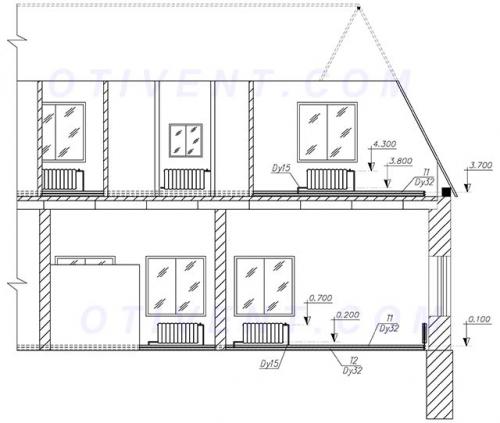

Пример чернового проекта отопления 2-этажного особняка

Указанные системы допускается комбинировать друг с другом. К примеру, на первом этаже сделать теплые полы, а на втором собрать лучевую схему. Теперь подробно рассмотрим каждый вариант по отдельности.

Проекты отопления двухэтажного дома. Особенности отопления двухэтажного дома

Многие владельцы загородных двухэтажных домов ещё до окончания постройки начинают колебаться в выборе отопительной системы и основного нагревательного элемента. Газовой обогрев достаточно дорогой, но сам котел стоит несколько дешевле электрических аналогов. Кроме того, необходимость доставлять теплоноситель на второй этаж обусловливает потребность использования циркуляционного оборудования. Система с принудительной циркуляцией является обязательно в случае многоэтажных домов.

При этом не обязательно использовать воду как основной теплоноситель. Поскольку обычная проточная вода имеет множество минусов, которые мешают его использовать. К основным из них относят возможность разрыва труб в случае сильных морозов при отсутствии нагрева. Также, эта жидкость может привести к коррозии и забиванию радиаторов. Поэтому, в современном оборудовании гораздо чаще используют специальные незамерзающие составы — антифризы, которые не замерзают.

На текущий момент существует три основных вида разводки, каждая из которых имеет свои достоинства. Если их объединять с циркуляционной помпой, у них будет множество достоинств.

К таковым системам относят:

• Однотрубную.
• Коллекторную или лучевую.
• Двухтрубную.

Важным элементом в системе отопления двухэтажного дома является насос. Его обычно монтируют на ветви с подающий, либо обратный трубопровод, рядом с котлом. Это обеспечивает повышенную скорость циркуляции теплоносителя по трубам при нормальном давлении. Это позволяет увеличить скорость циркуляции в 2.5-5 раз. Это важно для домов с большой площадью, поскольку при использовании однотрубной разводки отопления теплоноситель будет слишком быстро остывать, и в помещениях, удаленных от котельной температура будет несколько ниже, чем в расположенных рядом.

Двухтрубная система отопления двухэтажного дома своими руками. Суть и достоинства двухтрубной схемы отопления

Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.

Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.

Преимущества системы:

1. Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
2. Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
3. Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
4. Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.

Перед тем, как закупать необходимые материалы и приступать к монтажу контура, нужно спланировать схему отопления и рассчитать возможность её размещения на данной площади. Длины отходящих от узла труб должны быть примерно одинаковы.

Система отопления двухэтажного дома ленинградка. Конструктивные особенности

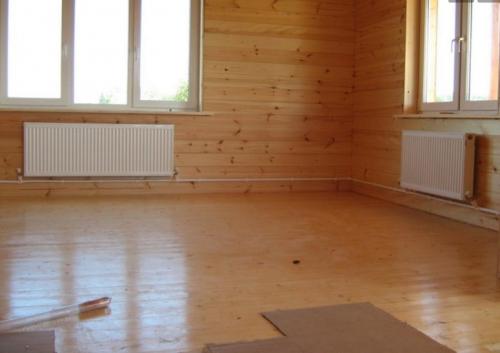

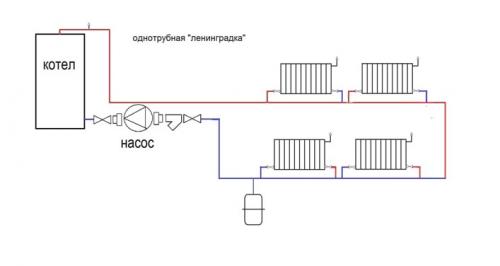

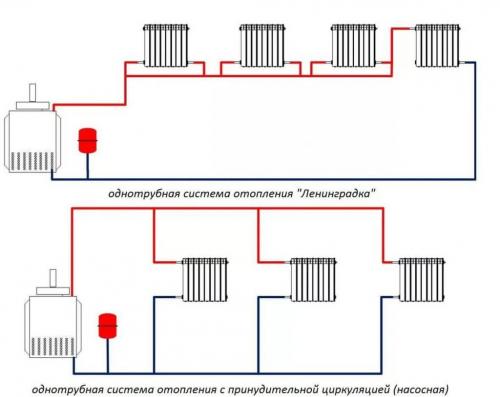

Ленинградка— это однотрубная система отопления, где теплоноситель циркулирует по одной магистрали (в отличие от двухтрубных, в которых подача и обратка разделены на 2 независимых контура). По сути это замкнутое кольцо из труб, проложенное по периметру дома, помещения или группы комнат. Рекомендуется использовать сечения не менее 32 мм, поскольку при меньшем диаметре котел постоянно находится под перегрузкой.

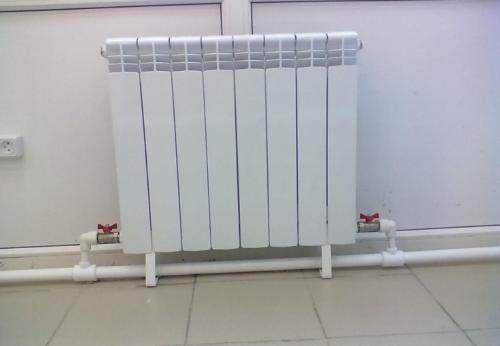

К магистрали подключаются отопительные радиаторы, которые могут быть стальными, металлическими или чугунными. Они используют воду из подачи и передают ее дальше к следующему прибору по этой же трубе.

В систему встраивается расширительный бачок, который бывает открытым с переливным патрубком или закрытым. Соответственно, система отопления называется открытой или закрытой.

Ленинградка может функционировать самостоятельно. Благодаря разнице температуры и давления в начальной и конечной точке контура теплоноситель движется по трубам самотеком. Но зачастую этого недостаточно. Для более равномерного распределения тепла, повышения эффективности работы оборудования и снижения износа в систему встраивается циркуляционный насос.

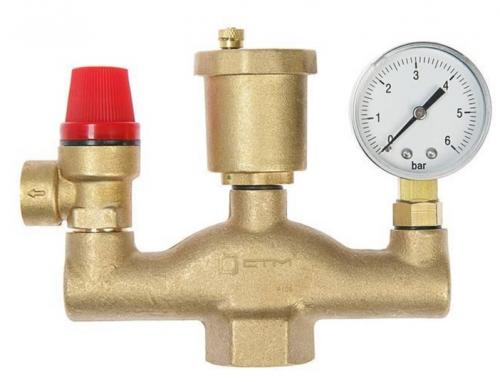

Многие современные котлы уже оснащены им, поэтому нет нужды устанавливать помпу дополнительно. В закрытых системах излишки воздуха и теплоносителя не имеют свободного выхода. При превышении давления больше критического срабатывает специальный блок из манометра, предохранительного клапана и воздухоотводчика — так называемая группа безопасности. Она обеспечивает автоматический сброс воздуха для предотвращения аварийной ситуации.

В открытых системах накопившийся воздух свободно выходит в атмосферу через расширительный бак. Он устанавливается в верхней точке, что позволяет поддерживать постоянные параметры давления и объема жидкости без каких-либо дополнительных устройств.
