Устройство и конструкция стальных радиаторов

Стальные батареи пришли на смену чугунным , которые повсеместно использовались ранее. Вначале такие батареи сильно уступали своим предшественникам по параметрам.

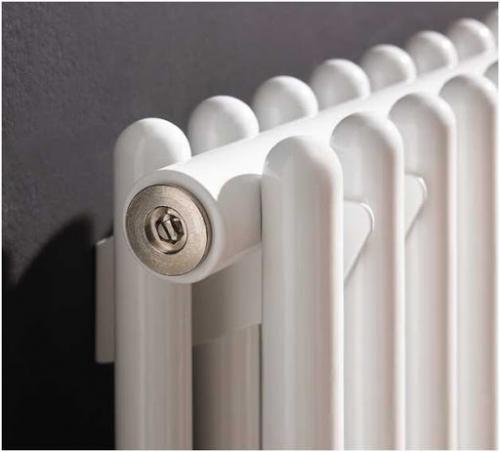

Теперь, благодаря современным технологиям, они имеют хорошие эксплуатационные характеристики, оставаясь доступными по цене. Они бывают панельными и трубчатыми.

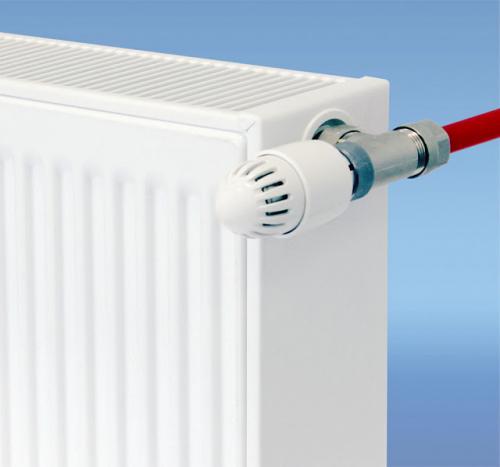

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора . Они выпускаются в виде панелей прямоугольной формы различных размеров.

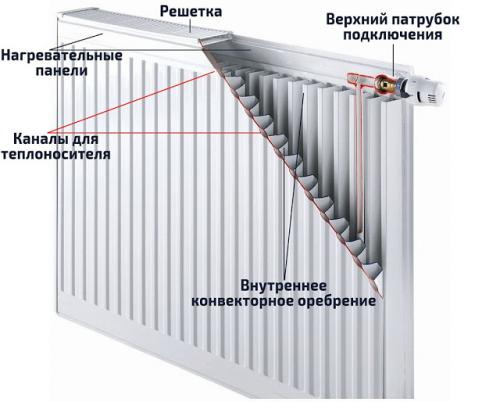

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки . Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель . Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

• Длиной — от 300 до 900 мм;
• Шириной от 400 до 3000 мм;
• Глубина устройства зависит от того, какое количество панелей используется.

Обратите внимание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры

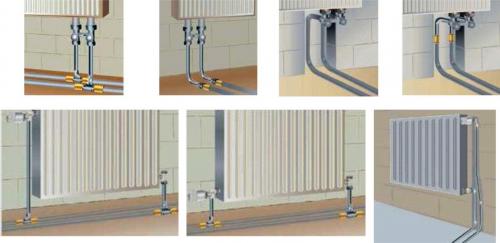

Существуют приборы с различными вариантами подключения: нижним , боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

Сегодня рынок отопительных приборов предлагает широкий ассортимент разнообразных решений проблемы отопления дома, одним из которых являются стальные радиаторы отопления. Благодаря высокой теплоотдаче, надежности и не высокой тепловой инерции, они по праву заняли достойное место среди отопительных приборов.

Выбор и установка стального панельного радиатора

Стальные батареи пришли на смену чугунным, которые повсеместно использовались ранее. Вначале такие батареи сильно уступали своим предшественникам по параметрам.

Теперь, благодаря современным технологиям, они имеют хорошие эксплуатационные характеристики, оставаясь доступными по цене. Они бывают панельными и трубчатыми.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки.

Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненными из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны.

За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Установка стального панельного радиатора

1. Установите радиатор в соответствующее положение, учитывая размеры и форму помещения.
2. Свяжите радиатор с системой отопления, используя соединительные трубы.
3. Установите терmostат и регулятор температуры.
4. Проверьте работу системы отопления.

• Максимальная температура теплоносителя 110-120°C.
• Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм.

Установка панельного радиатора. Что важно учитывать перед покупкой панельного радиатора

Как правило, в жилых комнатах городских квартир под батареи отведена одна подоконная ниша. Однако их количество и формат могут варьироваться, если микроклимат оставляет желать лучшего.

Совет! Когда старые ребристые блоки не устраивают по эффективности, и температура в комнате ниже 20°С, лучше приобрести панельный радиатор с большей площадью поверхности.

Подоконная ниша,классический вариант для бокового подключения

Перед покупкой теплового оборудования важно определиться с типом радиатора, способом его подключения и необходимостью в дополнительном оборудовании:

• трубы;
• комплект переходников и фитингов, особенно если необходимо корректировать ширину отверстий и диаметры труб.

При боковом подключении панельных радиаторов предполагается состыковка с входящей трубой сверху сбоку и выводящей снизу. Герметичный и надежный монтаж производится посредством резьбового соединения. Эффективная замкнутая схема образуется только при правильном соединении, где теплоноситель идет самотеком от верхнего коллектора к нижнему отверстию на выход – через всю конструкцию радиатора.

Качество присоединения к трубам панельных радиаторов в большей мере зависит от показателей металла – стального проката для их производства и его толщины. Эти модели  не рассчитаны на высокое давление в системе. Внутренняя поверхность подвержена коррозии, даже если в техническом описании указано «нержавеющая сталь». Со временем в таких радиаторах истончается стенка (изначально 1,25 – 2,5мм) и покрывается налетом, делая их хрупкими. Рабочее давление до 10 Bar становится предельным, поэтому такие модели относительно дешевые, хотя прослужат более 10-15 лет.

Как подключить радиатор с боковым подключением. Как можно подключить радиатор через боковые входы

Подвести и отвести теплоноситель через боковые выходы/ выходы можно несколькими способами:

• Диагональным, при котором линии подачи и отведения теплоносителя располагают по диагонали относительно друг друга. В зависимости от места нахождения подающего контура, оно может быть верхним и нижним.
• Односторонним боковым – подающую и отводящую линию монтируют с одной стороны теплоприбора, друг над другом. Такая обвязка может быть верхней, когда теплоноситель подается сверху и нижней – с поступлением разогретой жидкости через нижний патрубок.
• Нижним боковым (проходным, седельным) – разогретый теплоноситель поступает через одно боковое отверстие, а оттекает через другое, находящееся напротив.

В одно- и двухтрубной системе подключение происходит по-разному:

• При монтаже одноконтурного отопления батареи присоединяют к подающей ветке, теплоноситель поочередно проходит через каждую из них.
• При монтаже двухконтурной системы один патрубок крепят к подающей линии, а другой – к обратке. Вода быстро заполняет все радиаторы и оттекает обратно для повторного нагрева.

Диагональное подключение

Это оптимальный вариант монтажа радиатора с боковыми входами, позволяющий собрать отопительную систему с высоким КПД:

• при подаче теплоносителя через верхнее отверстие и отводе через диагонально расположенное нижнее удается добиться стопроцентной эффективности теплосистемы;
• при поступлении теплоносителя в нижний патрубок и его оттоке через диагонально расположенный верхний, КПД снижается до 80%.

Диагональный способ оптимален для подключения батарей большого размера. Горячий теплоноситель распределяется по всему объему радиатора и равномерно его прогревает.

Классическое боковое подключение батареи – секреты монтажа

Теплосистемы в которых подводка и отток к радиаторам находятся друг над другом, смонтированы во многих многоэтажках. Батареи крепятся к стоякам, проходящим через все этажи, а вода подается в батарею с одной стороны – слева или справа. Такие подключения монтируют и в частных домах.

Подача теплоносителя может осуществляться сверху или снизу – этот факт существенно влияет на производительность теплосистемы:

• при подаче теплоносителя сверху и оттоке снизу КПД теплоприборов составляет 98%;
• при поступлении горячей жидкости снизу и оттоке сверху радиаторы теряют 22% мощности.

Поэтому желательно выбирать верхнюю подачу, позволяющую батареям работать с высокой теплоотдачей.

В одноконтурных теплосистемах с боковым подключением необходима установка байпасов– перемычек между подающей и отводящей трубой. Они создают обходные пути для протекания теплоносителя, батареи нагреваются быстрее и равномерней.

Такая схема не подходит для подключения отопителей большого размера –многосекционные батареи не смогут прогреться по всей площади. Лучше использовать другую обвязку или установить большее число радиаторов с меньшим числом секций.

Нижнее (седельное) подключение

В такой конструкции теплоноситель поступает и оттекает через нижние отверстия, расположенные друг напротив друга с правой и левой стороны. Схема работает следующим образом – поступающая горячая жидкость расходится корпусу и вытесняет в холодную, при этом горячий воздух поднимается вверх и прогревает весь радиатор. Батареи теряют всего 12% мощности.

Боковое подключение радиатора из стены

Для такого подключения используются трубы из полипропилена, которые укладывают в заранее проштробленные борозды. После отделки они будут не видны.

Для разводки понадобятся специальные установочные уголки, с одной стороны которых расположено отверстие с резьбой, а с другой – крепежные метизы. Такую арматуру ставят заподлицо со стеной на установочную планку и присоединяют к заранее проложенным трубам. На наружные отверстия уголков накручивают трубки-удлинители, к ним присоединяют вентиля радиатора отопления с боковым отводом.

К боковой резьбе вентилей крепят штуцера-американки, которые присоединяют к батарее. В верхней части радиатора ставят воздухоотводчик, предотвращающий появление воздушных пробок, а оставшиеся отверстия закрывают технологическими заглушками.

Как правильно подключить стальной радиатор с боковым подключением. Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

На чертеже указаны минимальные расстояния до ближайших конструкций. Для эффективной работы батареи их лучше увеличить: верхний и нижний отступ – до 10 см, задний – до 50 мм

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Высота монтажа панельных радиаторов зависит от конкретного типа

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

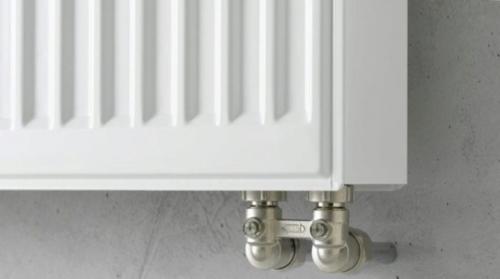

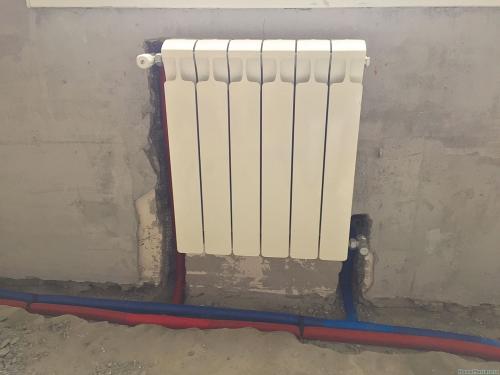

Нижнее подключение панельного радиатора. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Подключение стального радиатора с нижним подключением. Почему стоит выбрать подключение радиаторов отопления с нижней подводкой

Что стоит знать о нижнем подключении?

Функциональное назначение батарей с возможностью нижней подводки

Нижняя подводка радиаторов – особенности

Основные положительные стороны нижнего подключения

Выполняем подключение радиаторов

Что важно знать о нижнем подключении

Какие устройства лучше выбрать для водяного отопления при нижнем подключении

Как выполняется нижнее подключение радиатора, все о технологическом процессе

Рекомендации и советы по установке и подключению

Особенности распределения тепла

Коротко о главном

Почему стоит выбрать подключение радиаторов отопления с нижней подводкой? Сегодня выбор отопительных приборов поражает своим разнообразием. При желании не составит проблем выполнить подключение радиаторов отопления с нижней подводкой, что отметим, сегодня пользуется уверенной популярностью благодаря своим преимуществам. Предлагаются различные варианты решений, можно приобрести универсальные модели, в конструкции которых предусматривается четыре засора под магистраль, что позволит осуществить врезку любым доступным способом.

Способы нижнего подключения

Что стоит знать о нижнем подключении?

На любые два подводятся отопительные патрубки, на остальные устанавливаются заглушки при боковой врезке, предусматривается возможность нижнего подключения. Однако сразу отметим, что для такого варианта подключения потребуется подготовить дополнительный набор приспособлений для врезки. Выполняется фиксация на специальные кронштейны снизу. Следует учесть, что элемент должен монтироваться под небольшим уклоном в обратную сторону движения теплоносителя. При таком варианте установки снижается вероятность образования воздушных пробок. Выполнить подключение можно несколькими способами:

1. При односторонней подводке трубы подключаются строго с одной стороны прибора. Через одну трубу будет осуществляться подача теплоносителя, через вторую отводиться охлажденная жидкость;
2. При разностороннем варианте подающая труба подсоединяется к прибору с одной стороны, а обратная с противоположенной. Отметим, что этот способ лучше всего подходит для индивидуального отопления. Основное преимущество заключается в циркуляции теплоносителя, за счет чего гарантируется максимальная эффективность. Однако нужно учитывать, что решающую роль будет все-таки играть теплоотдача.

Нижнее подключение радиатора полипропиленом. Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.
