Система отопления с принудительной циркуляцией по всем позициям превосходит схему с естественным перемещением теплоносителя. Установка циркуляционного насоса резко поднимет эффективность системы, делает возможными плавные и точные настройки, обеспечивает быстрый запуск, приводит к значительному сокращению материалоемкости контуров – можно использовать трубы значительно меньшего диаметра.

Калькулятор расчета производительности циркуляционного насоса

Но все это будет справедливым лишь в том случае, если насос подобран правильно, и его эксплуатационные характеристики соответствуют параметрам системы. Одним из определяющих критериев оценки является способность насоса перекачать определенный объем жидкости в единицу времени, то есть его производительность. Провести необходимые вычисления поможет наш калькулятор расчета производительности циркуляционного насоса.

Цены на циркуляционный насос КАЛИБР

циркуляционный насос КАЛИБР

Калькулятор расчета производительности циркуляционного насоса

Пояснения к расчету производительности

Особенностью подобного расчёта является то, что насос перекачивает не просто жидкость, а именно теплоноситель, то есть, по сути, должен обеспечивать «транспортировку» тепловой энергии, выработанной котлом отопления.

В основе вычислений лежит следующая зависимость:

G = W / (Δt × Kτ)

G — производительность, выраженная в килограммах в час.

W — расчетная мощность отопительного котла.

Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.)

Kτ — коэффициент, учитывающий теплоемкость теплоносителя.

• Мощность котла известна, а если система отопления планируется «с нуля», то необходимую мощность можно рассчитать по специальному алгоритму.

Как определиться с мощностью котла для системы отопления

Цены на циркуляционный насос Valfex

циркуляционный насос Valfex

Алгоритм подразумевает вычисление требуемой тепловой мощности для каждого из отапливаемых помещений с последующим суммированием. Поможет с этим специальный калькулятор расчета мощности котла .

• Перепад температур принимается в среднем равным:

→ 20 ºС – для радиаторов;

→ 15 ºС – для конвекторов;

→ 10 ºС – для контуров водяного теплого пола.

• Коэффициент Kτ можно взять для воды – он будет равен 1,16.
• Получающаяся единица измерения – не слишком удобна, поэтому калькулятор переведет ее в более понятную – кубометры в час.

После определения необходимой производительности можно переходить к.

Полезная информация о циркуляционных насосах

Цены на циркуляционный насос ВИХРЬ

циркуляционный насос ВИХРЬ

От этого небольшого прибора во многом зависит эффективность всей системы отопления. Подробнее о назначении, конструкции, выборе и правилах монтажа циркуляционных насосов для отопления – в специальной публикации нашего портала.

Калькулятор расчета напора циркуляционного насоса

Чтобы система отопления с принудительной циркуляцией работала с требуемой эффективностью, необходимо, чтобы насос не только обеспечивал перекачивание определенного объёма теплоносителя за единицу времени. Чрезвычайно важное значение имеет создаваемый циркуляционным насосом напор.

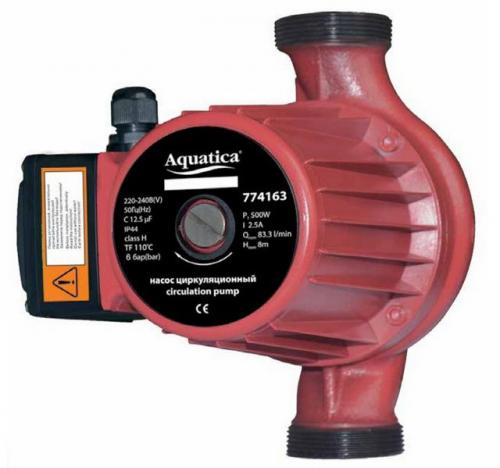

Калькулятор расчета напора циркуляционного насоса

Несоответствие этого параметра реальным условиям может привести к «запиранию» контуров, то есть неработоспособности отдельных участков или даже всей системы отопления в целом. Правильно определиться с нужной характеристикой прибора поможет калькулятор расчета напора циркуляционного насоса.

Ниже будут приведены и необходимые пояснения

Калькулятор расчета напора циркуляционного насоса

Пояснения к проведению расчетов

Циркуляционный насос имеет основную задачу — он должен обеспечивать перекачку теплоносителя в определенных объемах для доставки требуемого количества тепловой энергии на все приборы теплообмена. Провести — несложно: можно воспользоваться специальным калькулятором.

Но для того чтобы в полной мере справиться со своей функцией, насос должен обладать способностью преодолеть гидравлическое сопротивление контуров отопления. А оно может быть весьма немалым.

• Во-первых, любая система отопления, даже самая простейшая – это определенная длина труб, которые обязательно обладают своим гидравлическим сопротивлением.
• Во-вторых, серьезными препятствиями для свободного перемещения теплоносителя становятся элементы запорной и регулировочной арматуры. Особенно это актуально для систем отопления, оснащенных термостатическими приборами регулировки температуры в приборах теплообмена.

Формулы расчета суммарного гидравлического сопротивления системы – достаточно слоны и громоздки. Но в предлагаемом калькуляторе применен упрощенный алгоритм, который, однако, дает результат со вполне допустимой погрешностью, и имеющий определенный эксплуатационный резерв. Таким образом, приобретая насос с показателями, не ниже расчётных, можно быть уверенным в работоспособности системы по этому критерию.

Цены на циркуляционные насосы

циркуляционный насос

• В калькуляторе будет запрошена длина труб в системе. Указывается полная, суммарная длина всех вертикальных и горизонтальных участков, и подачи и «обратки».
• В поле особенностей применяемой запорно-регулировочной арматуры следует выбрать пункт, наиболее близко подходящий к условиям создаваемой системы отопления.

Что еще важно знать о циркуляционных насосах?

Подробная информация об устройстве этих приборов, об их основных характеристиках, критериях выбора, о правилах врезки в систему – в специальной статье, посвящённой циркуляционным насосам для отопления .

Таблица подбора циркуляционного насоса. Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/raschet-nasosa-dlya-sistemy-otopleniya-moshchnosti-drugie-varianty-raschetov-nasosov

Расчет циркуляционного насоса для отопления. Расчет циркуляционного насоса для системы отопления: подбор по напору и расходу, формулы, примеры

Для повышения качества отопления необходимо установить циркуляционный насос. Модель, правильно подобранная по основным параметрам, в несколько раз ускорит движение горячей воды по контуру.

Это даст более равномерный и качественный обогрев и одновременно поможет снизить расход ресурсов. Результат – хорошая работа отопительной системы и минимальная оплата.

Как рассчитать мощность циркуляционного насоса для отопления, чтобы улучшить обогрев дома и оптимизировать расходы на оплату?

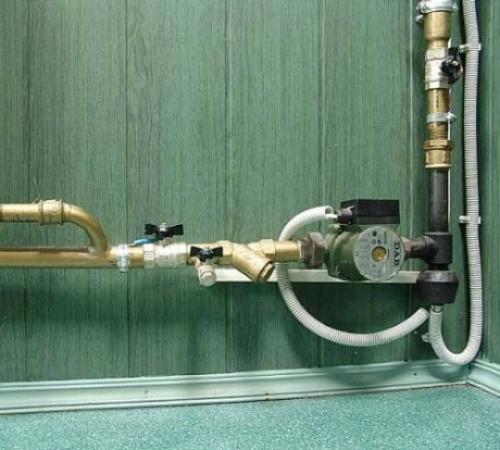

Циркуляционный насос в системе отопления

Что нужно знать для расчета мощности циркуляционного насоса

Чтобы рассчитать циркуляционный насос для системы отопления, нужно понимать, какие функции он будет выполнять. У прибора две основные задачи:

• создание напора воды, достаточного для преодоления гидравлического сопротивления узлов системы;
• перекачивание по контуру такого объема горячей воды, который обеспечит эффективный прогрев всех помещений здания.

Для полноценного расчета мощности циркуляционного насоса отопления необходимо определить следующие параметры:

• Расход насоса (его еще называют производительностью или подачей). Это показатель объема воды, который устройство способно перекачать за 1 час. Расход измеряют в м.куб./ч.
• Напор. Этот показатель определяет гидравлическое сопротивление, которое преодолевает насос и измеряется в метрах.

Желательно, чтобы расчетами занимался опытный инженер. Если нет возможности обратиться к специалисту, можно выяснить нужные показатели с помощью формул и таблиц.

Определив напор и расход насоса, вычисляют нужную производительность и подбирают подходящую модель по каталогу. Если купить прибор с регулируемой производительностью, то задача еще облегчается.

В этом случае небольшие ошибки в расчетах не будут принципиально важны.

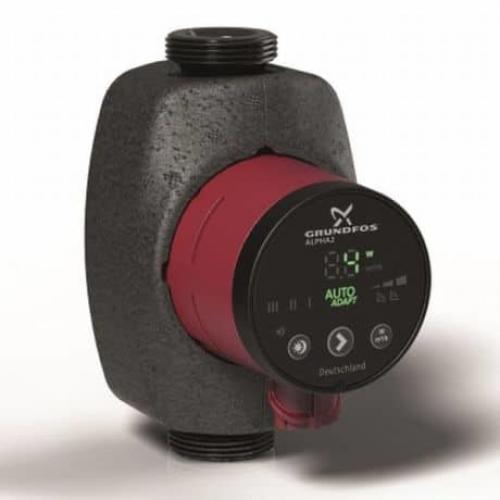

Циркуляционный насос Grundfos

Как выяснить показатель расхода насоса

Формула расчета выглядит так: Q=0,86R/TF-TR

Q – расход насоса в м.куб./ч;

• R – тепловая мощность в кВт;
• TF – температура теплоносителя в градусах Цельсия на входе в систему,
• TR – на выходе.

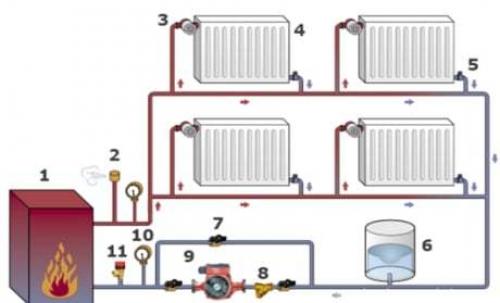

Схема расположения циркуляционного насоса отопления в системе

Три варианта расчета тепловой мощности

С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.

Вариант 1 . В европейских странах принято учитывать такие показатели:

• 100 Вт/м.кв. – для частных домов небольшой площади;
• 70 Вт/м.кв. – для многоэтажек;
• 30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.

Вариант 2 . Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:

• 173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
• 97-101 Вт/м.кв. – для домов от 3-4 этажей.

Вариант 3 . Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.

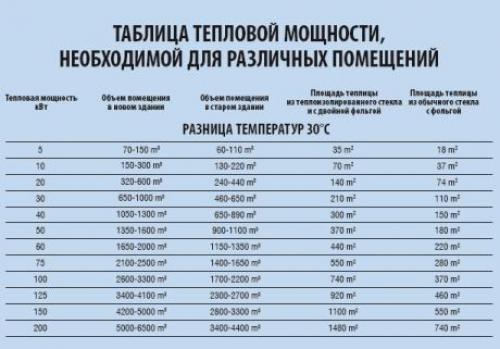

Таблица: как определить нужную тепловую мощность

Формула и таблицы расчета гидравлического сопротивления

В трубах, запорной арматуре и любых других узлах системы отопления возникает вязкое трение, которое приводит к потерям удельной энергии. Это свойство систем называют гидравлическим сопротивлением.

Различают трение по длине (в трубах) и местные гидравлические потери, связанные с наличием клапанов, поворотов, участков, где изменяется диаметр труб и т.п.

Показатель гидравлического сопротивления обозначают латинской буквой «H» и измеряют в Па (паскалях).

1. Формула расчета: H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000
2. R1, R2 обозначают потери давления (1 – на подаче, 2 – на обратке) в Па/м;
3. L1, L2 – длина трубопровода (1 – подающего, 2 – обратного) в м;
4. Z1, Z2, ZN – гидравлическое сопротивление узлов системы в Па.
5. Чтобы облегчить расчеты потерь давления (R), можно воспользоваться специальной таблицей, где учтены возможные диаметры труб и приведены дополнительные сведения.

Таблица для определения потерь давления

Усредненные данные по элементам системы

Гидравлическое сопротивление каждого элемента системы отопления приведено в технической документации. В идеале следует воспользоваться характеристиками, указанными производителями. При отсутствии паспортов изделий можно ориентироваться на примерные данные:

• котлы – 1-5 кПа;
• радиаторы – 0.5 кПа;
• вентили – 5-10 кПа;
• смесители – 2-4 кПа;
• тепломеры – 15-20 кПа;
• обратные клапаны– 5-10 кПа;

Сведения о гидравлическом сопротивлении труб из различных материалов можно вычислить по таблице ниже.

Таблица потерь давления в трубах

Как рассчитать циркуляционный насос отопления от мощности котла

Зачастую случается так, что котел приобретен заранее, а остальные элементы системы подбирают позже, ориентируясь на показатели мощности отопительного прибора, заявленные производителем. Нередко циркуляционный насос покупают для модернизации систем отопления с естественной циркуляцией, чтобы обеспечить возможность ускорения движения теплоносителя.
