Как рассчитать мощность циркуляционного насоса для отопления, чтобы улучшить обогрев дома и оптимизировать расходы на оплату?

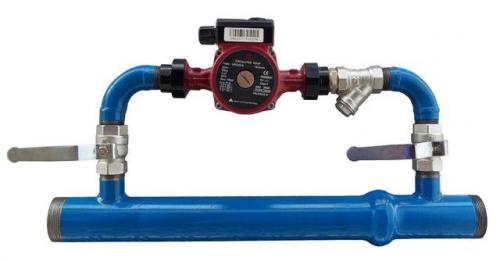

Циркуляционный насос в системе отопления

Что нужно знать для расчета мощности циркуляционного насоса

Чтобы рассчитать циркуляционный насос для системы отопления, нужно понимать, какие функции он будет выполнять. У прибора две основные задачи:

• создание напора воды, достаточного для преодоления гидравлического сопротивления узлов системы;
• перекачивание по контуру такого объема горячей воды, который обеспечит эффективный прогрев всех помещений здания.

Для полноценного расчета мощности циркуляционного насоса отопления необходимо определить следующие параметры:

• Расход насоса (его еще называют производительностью или подачей). Это показатель объема воды, который устройство способно перекачать за 1 час. Расход измеряют в м.куб./ч.
• Напор. Этот показатель определяет гидравлическое сопротивление, которое преодолевает насос и измеряется в метрах.

Желательно, чтобы расчетами занимался опытный инженер. Если нет возможности обратиться к специалисту, можно выяснить нужные показатели с помощью формул и таблиц.

Определив напор и расход насоса, вычисляют нужную производительность и подбирают подходящую модель по каталогу. Если купить прибор с регулируемой производительностью, то задача еще облегчается.

В этом случае небольшие ошибки в расчетах не будут принципиально важны.

Циркуляционный насос Grundfos

Как выяснить показатель расхода насоса

Формула расчета выглядит так: Q=0,86R/TF-TR

Q – расход насоса в м.куб./ч;

• R – тепловая мощность в кВт;
• TF – температура теплоносителя в градусах Цельсия на входе в систему,
• TR – на выходе.

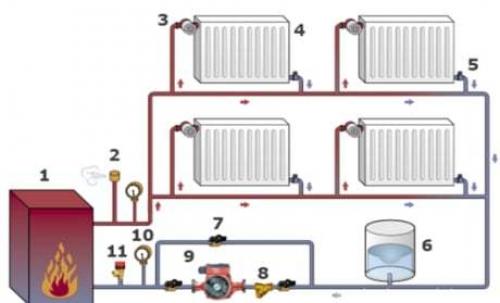

Схема расположения циркуляционного насоса отопления в системе

Три варианта расчета тепловой мощности

С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.

Вариант 1 . В европейских странах принято учитывать такие показатели:

• 100 Вт/м.кв. – для частных домов небольшой площади;
• 70 Вт/м.кв. – для многоэтажек;
• 30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.

Вариант 2 . Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:

• 173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
• 97-101 Вт/м.кв. – для домов от 3-4 этажей.

Вариант 3 . Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.

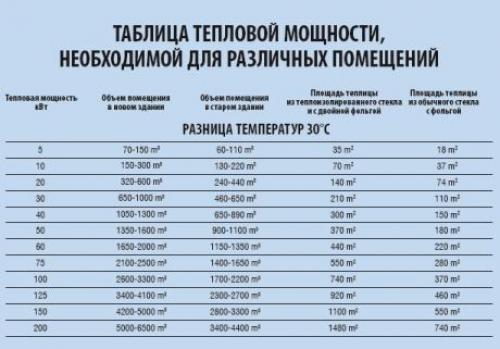

Таблица: как определить нужную тепловую мощность

Формула и таблицы расчета гидравлического сопротивления

В трубах, запорной арматуре и любых других узлах системы отопления возникает вязкое трение, которое приводит к потерям удельной энергии. Это свойство систем называют гидравлическим сопротивлением.

Различают трение по длине (в трубах) и местные гидравлические потери, связанные с наличием клапанов, поворотов, участков, где изменяется диаметр труб и т.п.

Показатель гидравлического сопротивления обозначают латинской буквой «H» и измеряют в Па (паскалях).

1. Формула расчета: H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000
2. R1, R2 обозначают потери давления (1 – на подаче, 2 – на обратке) в Па/м;
3. L1, L2 – длина трубопровода (1 – подающего, 2 – обратного) в м;
4. Z1, Z2, ZN – гидравлическое сопротивление узлов системы в Па.
5. Чтобы облегчить расчеты потерь давления (R), можно воспользоваться специальной таблицей, где учтены возможные диаметры труб и приведены дополнительные сведения.

Таблица для определения потерь давления

Усредненные данные по элементам системы

Гидравлическое сопротивление каждого элемента системы отопления приведено в технической документации. В идеале следует воспользоваться характеристиками, указанными производителями. При отсутствии паспортов изделий можно ориентироваться на примерные данные:

• котлы – 1-5 кПа;
• радиаторы – 0.5 кПа;
• вентили – 5-10 кПа;
• смесители – 2-4 кПа;
• тепломеры – 15-20 кПа;
• обратные клапаны– 5-10 кПа;

Сведения о гидравлическом сопротивлении труб из различных материалов можно вычислить по таблице ниже.

Таблица потерь давления в трубах

Как рассчитать циркуляционный насос отопления от мощности котла

Зачастую случается так, что котел приобретен заранее, а остальные элементы системы подбирают позже, ориентируясь на показатели мощности отопительного прибора, заявленные производителем. Нередко циркуляционный насос покупают для модернизации систем отопления с естественной циркуляцией, чтобы обеспечить возможность ускорения движения теплоносителя.
