Расчет объема системы отопления. Объем системы отопления

Расчет объема воды в системе отопления нужно для того, чтобы знать какой максимальный объем может быть у системы отопления при выбранной мощности котла. В противном случае это может привести к плохому прогреву помещения, неэффективной, неэкономичной работе. Что в свою очередь приведет к дополнительным финансовым расходам.

Калькулятор расчета объема системы отопления

Cуммарная мощность радиаторов

кВт

Объем воды в котельной, коллекторах и арматуре

л.

Объем системы отопления

л.

Формулы:

Формула для расчета объема жидкости в трубе:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.

Например , мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Расчет объема теплоносителя теплого пола. Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

Расчет объема теплоносителя теплого пола. Выясняем потребную тепловую мощность

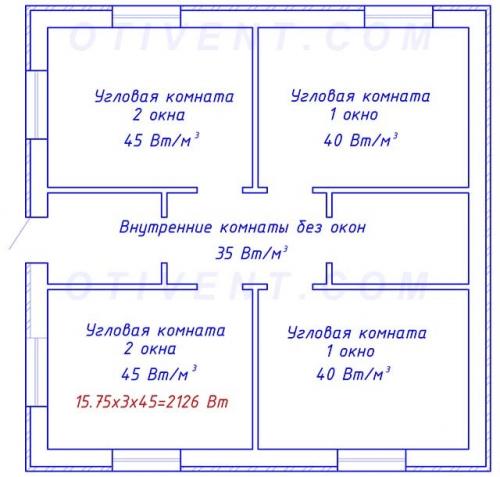

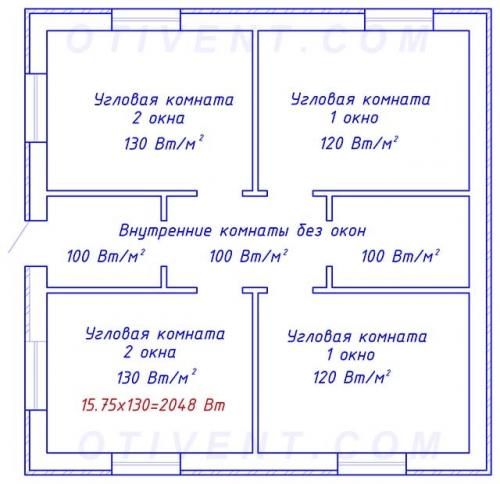

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

  1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
  2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
  3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
  4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Расчет объема теплоносителя теплого пола. Выясняем потребную тепловую мощность

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Расчет объема теплоносителя теплого пола. Выясняем потребную тепловую мощность

Расчет объема теплоносителя в системе отопления онлайн. Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

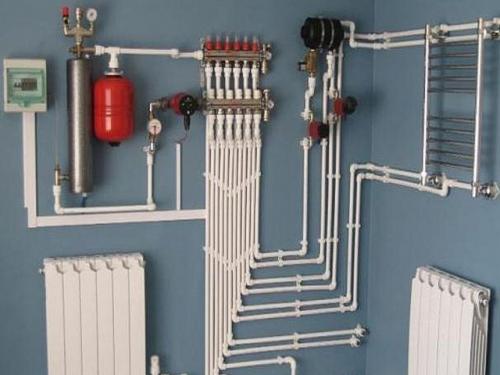

Расчет объема системы отопления. Объем системы отопления 03

Калькулятор расчета общего объёма системы отопления

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

Цены на расширительные баки

расширительный бак

В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.

Калькулятор расчета общего объёма системы отопления

Пояснения по проведению расчетов

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

  • Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
  • Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

Как проводится расчет расширительного бака?

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .

  • Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

  • Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

  • В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/raschet-obema-teplonositelya-v-radiatorah-otopleniya-obshchie-raschety

Расчет расширительного бака для теплого пола. Способы расчета расширительного бака для отопления

Расчет расширительного бака для теплого пола. Способы расчета расширительного бака для отопления

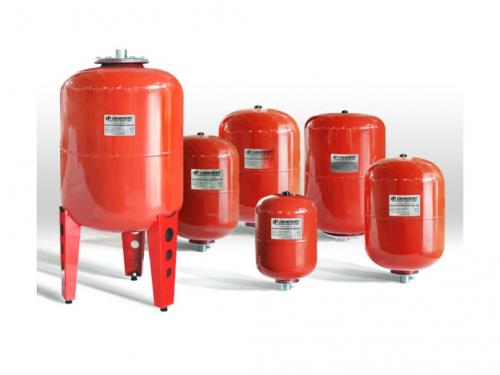

Расширительные баки для системы отопления
