При монтаже системы отопления важно сделать не только расчет расхода теплоносителя, но и определить его объем. Для этого существует формула. Она помогает вычислить объем во всех элементах системы.
V теплоносителя = V котла + V радиаторов + V труб
- V котла – найдете в его техническом паспорте. У настенных газовых моделей этот параметр может составлять от 3 до 7 л. У напольных, в том числе твердотопливных, он больше – до 25 л.
- V радиаторов – тоже можно найти в техническом паспорте. Если его нет, возьмите усредненное значение в зависимости от материала: 1,5 л на секцию – для чугунных; 0,3 л на секцию – для биметаллических; 0,4 л на секцию – для алюминиевых. Сложите количество секций для каждого радиатора, а затем суммируйте все.
- V труб – можно вычислить по упрощенному алгоритму с помощью таблицы. Для этого общую длину труб умножаем на объем одного метра трубы в соответствии с ее типоразмером.

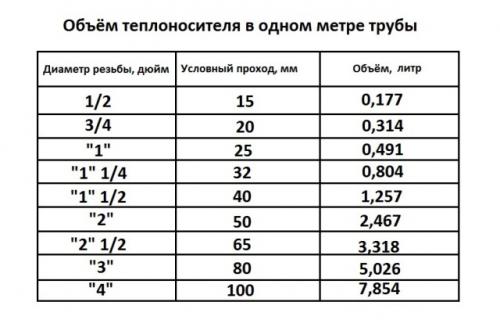

Определить соответствие поможет таблица
Вычислить объем трубопровода можно, умножив объем из последней колонки на общую длину труб. Например , если длина трубопровода 50 м с использованием трубы 1/2 дюйма, то мы умножаем 50 на 0,177. Получаем 8,85 куб. м.
Важно : если в системе на разных участках трубы имеют разный диаметр, необходимо рассчитывать объем каждого участка отдельно, а затем их объем суммировать. Например , из котельной выходит труба диаметром 1 дюйм, а в комнатах используются трубы диаметром 1/2 дюйма.
На заметку : нужно определить объем бака под тепловое расширение в зависимости от используемого теплоносителя. Если в качестве теплоносителя будет использована вода, объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20% . Стоит отметить, что объем бака может быть несколько больше расчетного числа, но ни в коем случае не меньше. Это упрощенный подход для оценки. Есть более точные формулы, для которых нужны справочные данные по физическим свойствам выбранного антифриза.
Как вычислить объем системы отопления. Калькулятор расчета общего объёма системы отопления

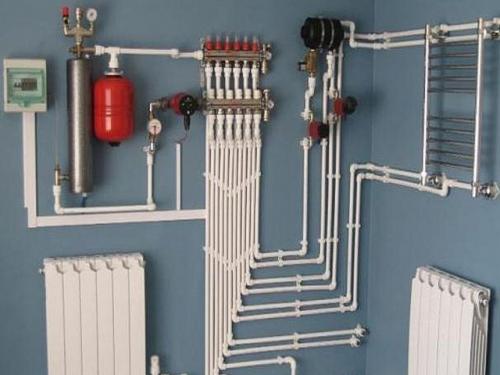

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.
Калькулятор расчета общего объёма системы отопления
Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.
Цены на расширительные баки
расширительный бак
В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.
Калькулятор расчета общего объёма системы отопления
Пояснения по проведению расчетов
Мнение эксперта:
Афанасьев Е.В.
Главный редактор проекта Stroyday.ru. Инженер.
Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.
- Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
- Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.
Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.
Как проводится расчет расширительного бака?
Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .
- Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.
Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.
- Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.
В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».
Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.
- В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).
Итоговое значение калькулятор покажет в литрах.
Источник: https://alyuminievye-batarei.aystroika.info/stati/obem-vody-v-sisteme-otopleniya-otvet
Формула объема воды. Как найти объем жидкости
Жидкость – агрегатное состояние вещества, находясь в котором оно может менять свою форму, не изменяя при этом объем. Если перелить воду из стакана в банку, форма воды примет контур последнего сосуда, но больше или меньше ее не станет. Определить объем жидкости можно несколькими несложными способами.
Инструкция
1
Физический способ нахождения объема любого тела, находящегося в любом агрегатном состоянии, рассчитать, зная его массу и плотность. То есть, если известна плотность жидкости (для этого достаточно знать ее название и далее, найти по таблице плотностей в физическом справочнике) и ее масса, то просто разделите значение массы на значение плотности. При этом единицы измерения этих величин должны быть такими: если масса дана в килограммах, то плотность должна быть в кубических метрах, если масса измерена в граммах, то плотность - в кубических сантиметрах.Пример1: Пусть нужно найти объем 2 кг воды. Решение: Объем равен отношению массы (2кг) к плотности воды (она равна 1000 кг/(м) в кубе). Итого, объем равен 0,002 кубических метра.
2
Другой математический способ измерения объема жидкости: по ее форме. Ведь, как правило, она всегда налита в какой -либо сосуд. Тогда нужно знать, как найти объем геометрической формы , которую имеет посудина. Например, если вода налита в аквариум, и он – параллелепипед, то его объем, а значит и объем воды, можно рассчитайте как произведение высоты, длины и ширины аквариума. Так же можно поступить с любой формой. Основное правило нахождение объема: это произведение высоты на площадь основания. Пример 2: До краев аквариума налита вода, каков ее объем, если размеры аквариума: 20 см, 30 см, 40см. Решение. Для нахождения объема воды, надо определить объем посуды: объем равен произведению высоты, длины и ширины сосуда. V = 20см*30см*40см = 240000 кубических сантиметров. Ответ: объем воды равен 240000 кубических сантиметров.
3
Самый простой способ измерить объем жидкости измерительным сосудом, имеющим шкалу, цену деления, единицу измерения. Примером измерительного сосуда может быть мензурка, шприц, ведро, стакан и т.п. Главное в этом способе – не ошибиться с показаниями измерительного прибора. Пример 3. Стакан наполовину заполнен водой. Нужно найти ее объем. Решение: если в стакан максимально помещается 200 миллилитров воды, то в половине стакана - сто миллилитров.
Объем системы отопления по нагрузке. Как рассчитывать объем теплоносителя в системе отопления

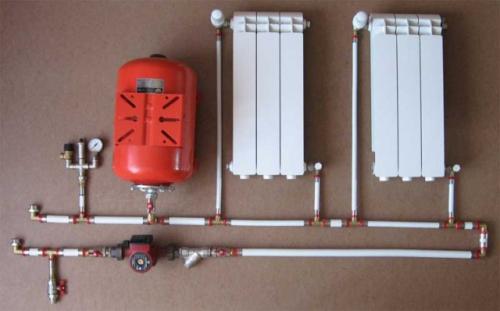

Сталкиваясь с необходимостью монтажа или реконструкции отопления, многие из нас задаются вопросом, как рассчитать достаточное количество рабочей жидкости для эффективной работы отопления. В первую очередь нужно понимать, что общий показатель будет зависеть от суммарного значения объема всех элементов отопительной системы. Чаще всего в качестве рабочей жидкости для систем отопления применяется вода. Впрочем, эффективным альтернативным решением может стать антифриз. Такая жидкость не замерзает при понижении температуры окружающей среды до критической для воды отметки. Несмотря на очевидные преимущества, цена антифриза достаточно высока. Поэтому используют его преимущественно для обогрева незначительных по площади строений.Выбор теплоносителя
Заполнение отопительных систем водой нуждается в предварительной подготовке такого теплоносителя. Жидкость должна быть отфильтрована от растворенных минеральных солей. Для этого могут быть использованы специализированные химические реагенты, которые присутствуют в продаже. Более того, из воды в системе отопления должен быть удален весь воздух. В противном случае возможно снижение эффективности обогрева помещений.
Общие расчеты
Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.
Необходимое количество теплоносителя рассчитывается согласно следующей формуле:
Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

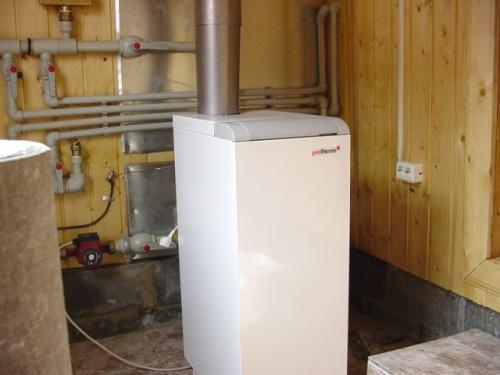

Отопительный котел
Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.
Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.
Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.
Трубы
Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:
- S – поперечное сечение;
- π – постоянная константа, равная 3,14;
- R – внутренний радиус труб.
Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.
Расширительный бак
Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.
Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:
- V-бака – необходимый объем расширительного бачка;
- V-сист – общий объем жидкости в остальных элементах системы отопления;
- K – коэффициент расширения;
- D – эффективность расширительного бачка (указывается в технической документации).

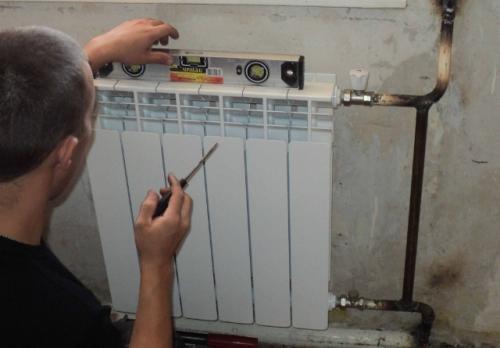

Радиаторы
В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.
Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.
Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:
- чугунные – 1,5 л на секцию;
- биметаллические – 0,2-0,3 л на секцию;
- алюминиевые – 0,4 л на секцию.
Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.
В итоге
Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.
Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.
В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.
