Рекомендации к применению:

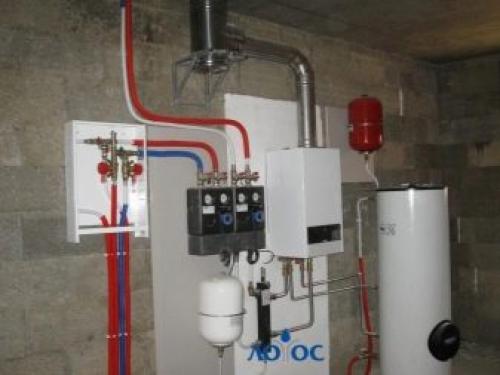

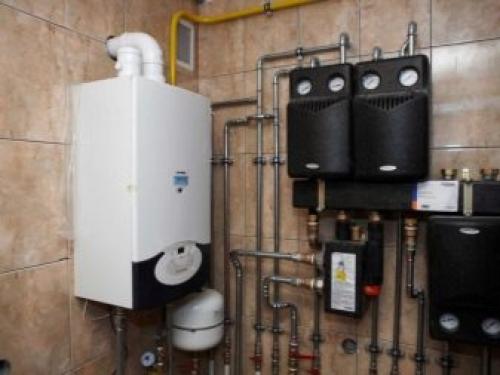

Типовая схема подключения газового настенного одноконтурного котла со встроенным циркуляционным насосом для обвязки системы отопления в частном доме для систем с 2 - 5 потребителей и бойлера косвенного нагрева.

• ⚠ Аварийный электрокотел ручного включения.
• Ⓢ объект отапливаемой площадью не более 500 м²
• Ⓟ мощность до 60 кВт при общей подаче
• Ø присоединение основного котла G 1’’, потребителей G 1’’
• Ⓚ 2-5 контуров потребителей не считая бойлера, работающего от одноконтурного котла

Отправьте проект или поэтажные планы в телегу 8-922-750-05-81 и проектировщики Gidruss сделают Вам базовую компоновку котельной в течении 4 рабочих часов бесплатно!

Разводка отопления от газового котла. Выбор разводки с естественной (наклонными трубами) циркуляцией жидкости

Это простой и дешевый вариант разводки – с естественной циркуляцией жидкости в системе.

Как выглядит естественная циркуляция.

Главный плюс подобного устройства отопления в том, что жидкость двигается сама по себе Не требуется применять дополнительных насосов. Для этого трубы монтируются под наклоном по направлению движения теплоносителя (достаточно 3-5 градусов) и достигший определенной температуры теплоноситель идет в требуемом направлении, остывая, возвращаясь обратно в котел. Первично нагретая жидкость поднимается вверх по стояку, а затем равномерно распределяется по магистралям. Остывшая жидкость плотнее и вытесняет нагретую, поэтому и эффективность такой разводки высока.

Так как подобная схема прощу других, то и применяется на практике чаще. Для реализации не требуются другие коммуникации, но есть и минус – применяется подобная разводка в жилых, частных домах с площадью не превышающей 100 метров (длина контура ограничена 30 метрами).

Минус и в необходимости монтировать трубы большого давления, в которых будет наблюдаться низкое давление.

Если как раз и планируется приобретение газового одноконтурного котла отопления для обогрева частного дома с площадью до 100 метров – то система (разводка) с движением теплоносителя по наклонным трубам станет удобным способом устройства постоянного автономного обогрева.

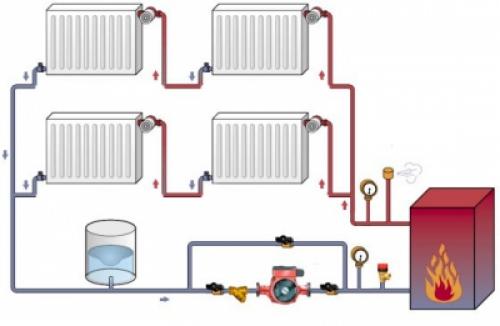

В иных случаях лучше применить схему с установленным насосом, она эффективнее (хоть и стоит дороже) для домов с площадью от 100 метров.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-doma-gazovym-kotlom-plyusy-i-minusy-gazovogo-otopleniya

Простая система отопления частного дома. Почему вода самый выгодный теплоноситель?

В любой системе отопления есть теплоноситель – вещество, которое переносит тепло от его источника потребителям. В нашей статье мы будем в качестве него рассматривать только воду, так как она является самым выгодным теплоносителем. Идею использовать воду для передачи тепла человек «подсмотрел» у Природы, так как именно вода является основным теплоносителем в ней.

Можно рассмотреть самый яркий пример природной передачи теплоты при помощи воды. Это теплое течение Атлантического океана известное нам под названием Гольфстрим. Тепловую энергию Гольфстрим набирает в Мексиканском заливе, где недостатка солнечной энергии не наблюдается. Мало того, течения в этом заливе циркулируют по кругу, набирая еще больше тепла, а потом все же уступают место более холодной и плотной воде, пришедшей с глубины, и «прорываются» в Атлантический океан, где продолжают свое движение вдоль восточного побережья Северной Америки.

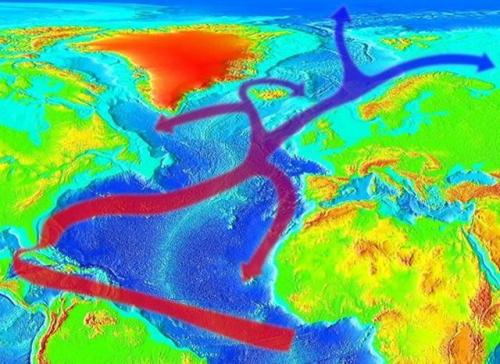

Самое эффективное водяное отопление в мире — течение Гольфстрим

В движение воды Гольфстрима поначалу приводит в основном энергия вращения Земли, которая вначале «прижимает» течение к Северной Америке. Затем Гольфстрим встречается с холодным Лабрадорским течением, отклоняется на восток и течет уже к Европе, неся с собой огромное количество тепла. Это течение омывает и Исландию, и Британские острова, и северную часть Скандинавского полуострова. Достается еще немало тепла еще и Кольскому полуострову, на котором расположены незамерзающие порты Мурманск и Североморск, находящиеся за Полярным кругом.

Такое влияние теплого течения подняло среднегодовую температуру в странах Европы, которая характерна для этих широт, в среднем на 10°C. Поэтому и климат там мягче, и море не замерзает, и густонаселенные страны этого региона могут комфортно жить в условиях отопления теплым течением. Можно сказать, что Гольфстрим – это глобальная система отопления, котел которой находится в Мексиканском заливе, трубопровод в Атлантическом океане, а радиаторы – в тех странах, побережье которых омывается Гольфстримом.

По оценкам ученых, тепловая мощность Гольфстрима составляет 1,4*10¹⁵ ватт. Это огромная цифра! Например, крупнейшей электростанцией в мире считается Tuoketuo в Китае. Ее мощность составляет 6600 МВт. Гольфтрим превосходит ее более чем 212 тысяч раз (1,4*10¹⁵/6600*10⁶=212121). Гольфстрим переносит огромные объемы воды – 50 миллионов кубических метров воды – таков расход воды этого течения в секунду. Чтобы понять как это много, скажем, что это больше всех рек в мире, вместе взятых, в 20 раз.

Такого впечатляющего переноса тепла из одного региона мира в другой Гольфстрим смог достичь только из-за того, что вода имеет высокую удельную теплоемкость . Чтобы нагреть 1 кг воды на 1°C потребуется 4200 Джоулей энергии. Это много. Например, для воздуха тот же показатель составляет примерно 1000 Джоулей. Получается, что воду трудней нагреть, но зато она при той же массе может накопить в себе в 4,2 раза больше энергии, чем воздух. Зато, остывая на 1°C, вода отдаст окружающей среде ровно столько же энергии.

Кстати, избыточное тепло в Мексиканском заливе передается и воздуху, и водяному пару. Поэтому там часто образуются атмосферные фронты и в том числе и торнадо. Но они хоть и перемещаются с высокой скоростью, но теряют свою энергию уже через 200—300 км, очень редко доходит до 500 км. А воды Гольфстрима хоть и текут медленно и величаво, но переносят тепловую энергию на расстояние до 10 тыс. км. И это происходит только из-за того, что вода имеет высокую удельную теплоемкость.

Помимо высокой теплоемкости, вода обладает еще и другими полезными качествами – она абсолютно безопасна в плане токсичности для человека и всей живой природы. Вдобавок еще она и доступна. Кроме этого, воду легко транспортировать по трубопроводам, причем для этого не нужны трубы больших диаметров, если будет применена принудительная циркуляция. Например, настенные котлы, которые имеют мощность в 35 кВт, что теоретически достаточно для отопления 350 м² жилой площади, имеют выход для отопления диаметром всего ¾ дюйма. Но еще раз отметим, что это только для принудительной циркуляции теплоносителя. Для естественной циркуляции диаметр выхода отопительной воды с парапетного котла при такой мощности должен быть не менее 1 ½ дюйма.

Лучшая схема отопления для частного дома. Однотрубная горизонтальная

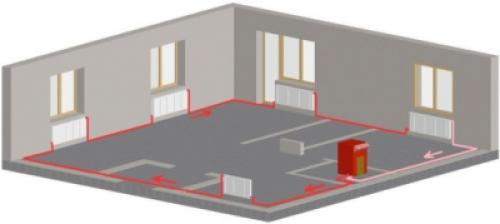

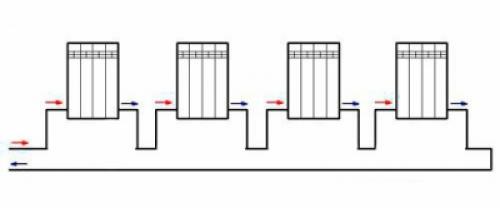

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления - отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Отопление газовым котлом. Какой газовый котел выбрать для отопления частного дома?

Наиболее оптимальным и экономичным источником отопления загородного дома до сих пор остается газовый котел.

На нашем рынке представлено огромное количество производителей данной продукции – Bosch, Buderus, Viessmann, Vaillant, Baxi, Navien и т.д.

Кроме этого, есть одноконтурные и двухконтурные модели, традиционные и конденсационные, настенные и напольные, с открытой и закрытой камерой. Какой же из них выбрать и на какие технические вопросы стоит обратить внимание помимо бренда?

Давайте поможем вам разобраться в этом деле, чтобы избежать непоправимых ошибок при покупке.

Расчет мощности

В настоящее время проект на электроснабжение здания ни у кого не вызывает вопросов. Это считается как нечто само собой разумеющееся.

Ошибка №1

При этом тот же самый проект на отопление заказывают далеко не все.

Отсюда и вытекают проблемы сначала с правильным подбором мощности газового котла, а потом с его эксплуатацией.

Ошибка №2

Нельзя подбирать мощность на основании каких-то усредненных параметров.

Самый популярный способ из них – разделить общую площадь дома на 10м2. В итоге якобы и получается расчетная величина.

При этом никак не учитываются толщина и материал стен, габариты, количество и вид окон, дверей, наличие чердака и т.п.

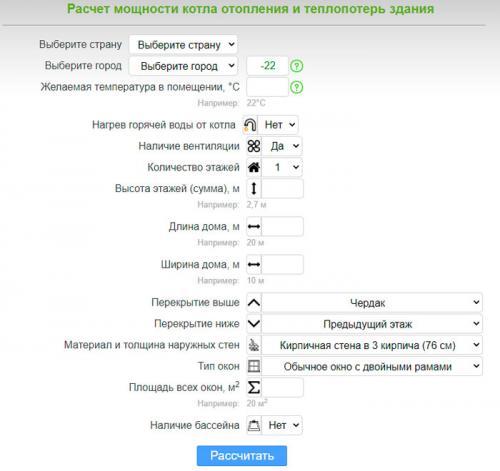

Если вы хотите усредненно без проекта узнать мощность, воспользуйтесь хотя бы онлайн калькуляторами. Выбирать стоит те из них, которые требуют внести максимальное количество параметров.

Например, вот этот – ТЫЦ .

Но все же для комфортной и спокойной жизни изначально заложите в свои расходы отдельную сумму на проект теплоснабжения. В нем же должна быть разработана схема всего отопления и просчитаны теплопотери дома.

Электрическая и тепловая мощность

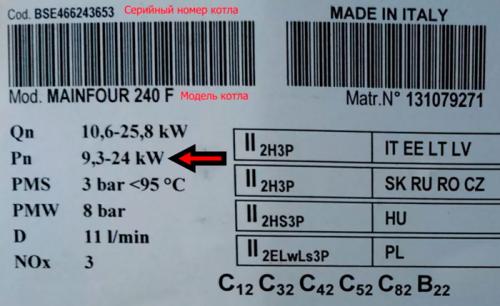

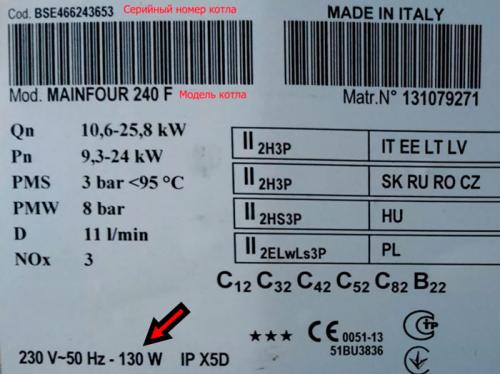

Когда люди впервые видят на табличке котла мощность 24кВт и более, это вызывает у них оторопь.

Ошибка №3

Ого, это сколько же электричества будет «наматывать» такой котел?

Не путайте электрическую и тепловую мощность отопительных приборов. Газовый котел в самом худшем случае потребляет из розетки не более 150-200Вт в час.

Поэтому то для его питания в период отключения света и хватает обычных аккумуляторов с инвертором или так называемых ИБП .

Ни о каких киловаттах тут речи не идет.

Котел с запасом мощности

Ошибка №4

Чем больше запас по мощности у котла, тем больше будет расход газа.

А следовательно, брать газовый котел с запасом, экономически невыгодно. Это не всегда верно.

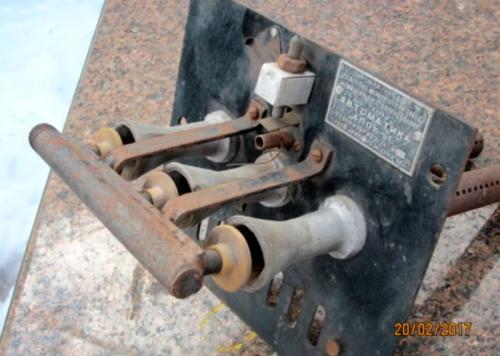

В первую очередь такая проблема касается “тупых” напольных и морально устаревших навесных котлов.

Вот как условно выглядит график работы 20квт и 30квт прибора.

По вертикали у нас расход газа, по горизонтали – время работы. Сверху нарисованы два режима, так называемого тактования. Снизу – режим комфортной работы с постоянной мощностью при морозах.

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

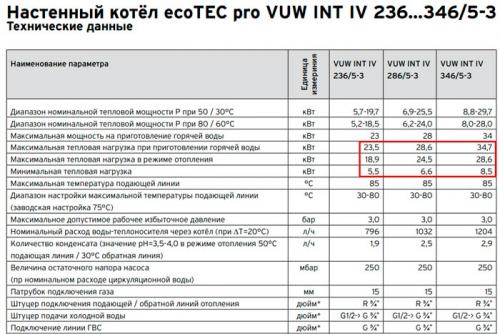

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5

Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

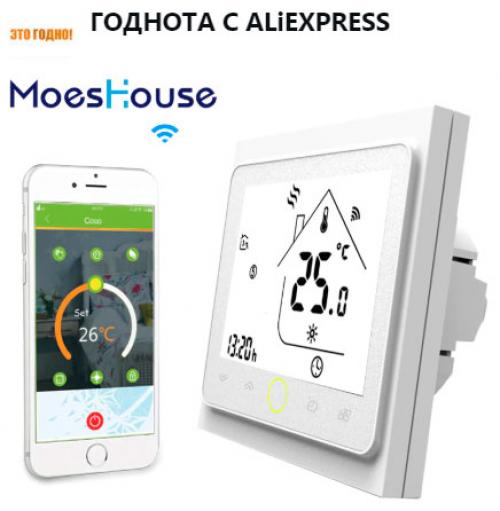

Уж лучше поставить парочку умных и недорогих комнатных термостатов .

Виды газового отопления частного дома. Плюсы и минусы

Отопление, функционирующее от газа, встречается во многих жилищах. Востребованность подобных систем объясняется внушительным списком плюсов, который им присущ. Итак, главным преимуществом таких отопительных систем является то, что они не требуют больших эксплуатационных вложений (особенно если речь идет о магистральном газе). В данном случае остаются далеко позади агрегаты, работающие от твердого или жидкого топлива, не говоря о дорогостоящих электрических аппаратах. Если изучить отзывы домовладельцев, можно сделать вывод, что газовое отопление обладает высочайшим уровнем теплового комфорта. Так, тепловой генератор на газу дает возможность заполучить в подходящую минуту определенно дозированный объем теплоэнергии. При наличии правильно настроенной автоматики в доме удастся постоянно поддерживать идеальную температуру.

Отопление на газу по уровню комфорта может конкурировать только с жидкотопливными и электрическими системами , однако, нельзя забывать о том, что последние стоят гораздо дороже. Многих потребителей в агрегатах на газу привлекает то, что их можно сделать полностью автоматическими. Таким образом, у хозяев появится прекрасная возможность позволить технике самостоятельно следить за отопительным процессом. Здесь будет нужно лишь выставить на зональных терморегуляторах подходящий режим. Конечно, иногда лучше проверять работу теплового оборудования, а также один раз в год очищать его от пыли. Современное отопление на газу не требует человеческого вмешательства, а если в нем присутствует хорошая автоматика, то управлять им допустимо и дистанционно, пребывая в любом месте, где есть интернет.

Еще одним важным достоинством систем на газу является то, что его продукты сгорания покидают дом, не оставляя никаких следов. Кроме того, не понадобится и отдельное помещение для хранения топлива. При этом отопительный агрегат может быть установлен как в изолированной топочной, так и в одной из жилых комнат. Газовое отопление является экологичным. Оно не наносит вреда здоровью жильцов, поскольку газ сам по себе не содержит опасных соединений. Сегодня далеко не все виды топлива могут похвастаться таким качеством. Подобные отопительные системы позволяют ощутимо экономить на оплате коммунальных услуг, а также эти устройства можно размещать как в частном доме, так и в квартире, находящейся в многоквартирном доме.

К сожалению, отопление, функционирующее на газу, не является безупречным. Ему присущи некоторые недостатки, с которыми обязательно нужно ознакомиться, прежде чем покупать такие агрегаты. Главным минусом таких систем является их потенциальная взрывоопасность. Конечно, при составлении проекта отопления дома учитываются все существующие риски, поэтому, соблюдая все нормы и правила, никаких негативных последствий не возникнет. Главное – это забыть о самодеятельности и не вносить различные изменения в саму конструкцию агрегатов. Не рекомендуется их чинить своими руками, ведь для этого существуют сертифицированные специалисты. Перед монтажом и запуском газового отопления очень важно провести тщательную проверку трубопровода, а на это уходит лишнее время. Трубопровод должен полностью соответствовать проекту, а также всем требованиям безопасности.

Еще одним минусом отопления, работающего от газа, является его энергозависимость. Большинство нынешних агрегатов отличаются электронным управлением, а тепловой носитель в системах циркулирует в принудительном порядке с вовлечением насоса. Вопрос решается дополнением в виде аварийной системы питания. В данном случае можно использовать небольшой источник бесперебойного питания. Некоторые люди для этого обращаются к бензиновым или дизельным генераторам, оснащенным запуском в автоматическом режиме. При помощи подобных элементов также возможно решить некоторые проблемы, связанные с освещением в жилище.

Схема отопления частного дома с двухконтурным котлом. Критерии выбора газового котла

По той простой причине что котёл, работающий на газу, является центральным узлом системы отопления его выбор должен происходить с полным осознанием вопроса. Так, приобретение устройства с камерой сгорания закрытого типа не требует установки трубы отвода отработанных газов. Если вблизи частного дома нет центральной магистрали подачи газа, можно остановить свой выбор на комбинированном котле, работающем на разном топливе.

Параметры газового котла могут отличаться в зависимости от размеров отапливаемого помещения. Газовые приборы бывают как маломощными для обогрева одноэтажных строений, так и мощные котлы способные обогреть многоэтажную постройку или даже промышленный объект. В зависимости от функциональности котлы, работающие на газу, подразделяются на одноконтурный и двухконтурный агрегат.

Одноконтурное газовое оборудование предназначено только для отопления дома . В свою очередь, двухконтурный аналог помимо своего прямого предназначения имеет дополнительную функцию нагрева воды. При этом такие устройства бывают проточными и накопительными. Но применение проточного прибора целесообразно при незначительном потреблении горячей воды. В свою очередь, двухконтурный котёл с вмонтированным бойлером способен в полной мере обеспечить как обогрев частного дома, так и горячее водоснабжение.

Если рассматривать виды газовых горелок, то они бывают атмосферного и вентиляционного принципа действия. Атмосферная горелка самая распространённая в системах отопления частного домостроения. Вентиляционную горелку устанавливают в котлах, используемых в промышленных структурах. Также котлы различаются типом тяги на естественный и принудительный способ отвода отработанных газов.

В зависимости от варианта монтажа газовые приборы подразделяются на настенные и напольные агрегаты . Напольный котёл обладает большими показателями мощности и размерами устройства, а также высокой долговечностью. Настенный газовый котёл, более компактный, но и максимальная мощность устройства ограничена. Помимо этого настенное устройство обладает меньшим эксплуатационным ресурсом.

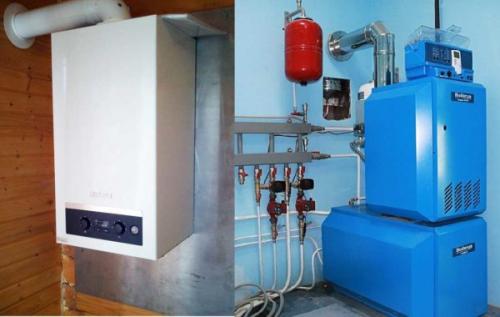

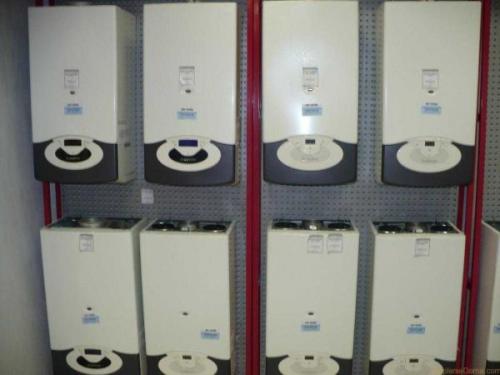

Как устроено газовое отопление. Виды газовых котлов

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям. Подробнее о том, как и где можно устанавливать газовые котлы читайте тут.

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

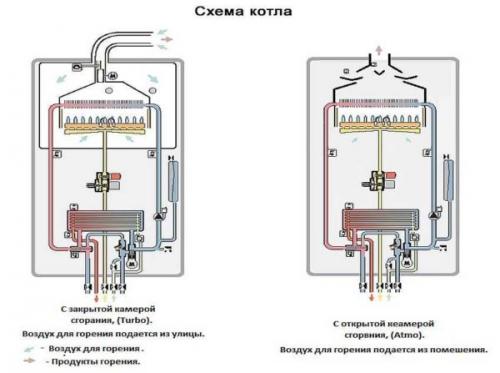

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

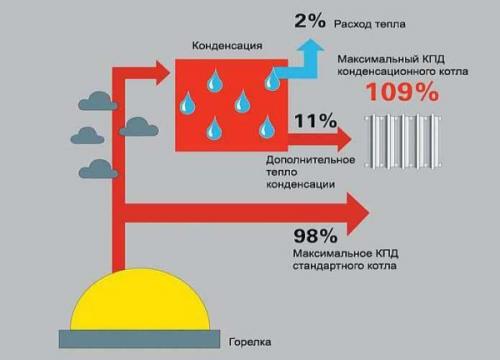

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

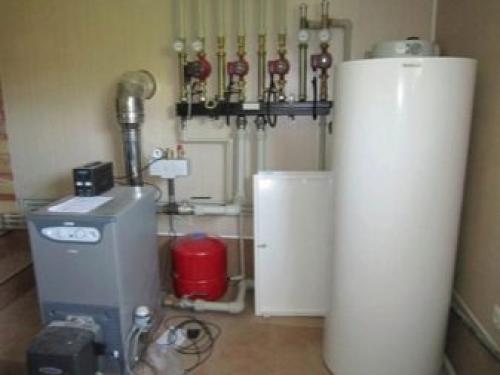

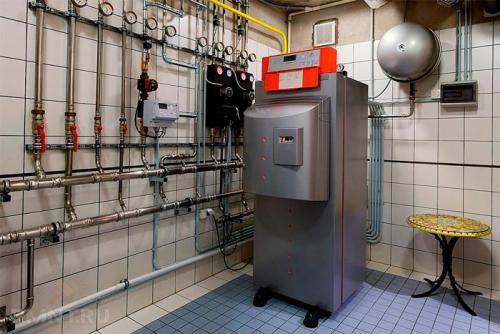

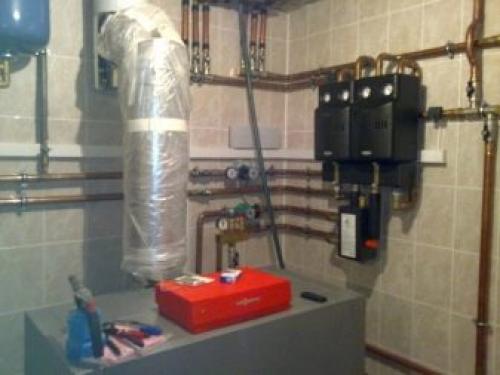

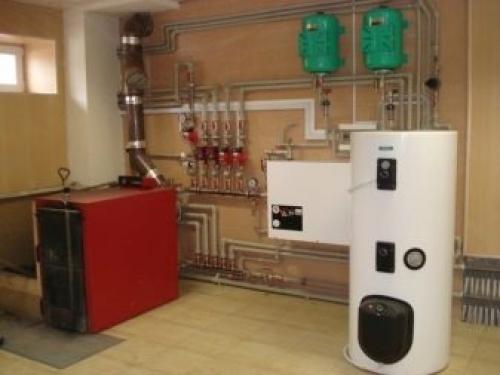

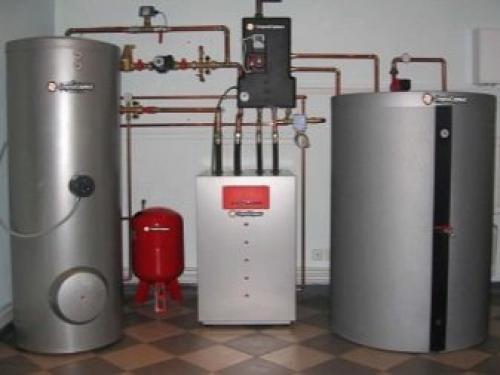

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций: . поддержание заданной температуры,
возможность программирования режимов по дням или часам,
совместимость с комнатными термостатами;
подстраивание работы котла под погоду,
летний режим — работа на нагрев воды без отопления;
возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.
