Способы подключения чугунных батарей отопления. Способны установки чугунных батарей отопления
Вариантов присоединения чугунных батарей к общей отопительной системе может быть несколько:- Способ диагонального подключения . Этот вариант предусматривает подключение тех механизмов, которые имеют в своей основе большое количество секций. Трубопровод подачи присоединяется к верхней футорке с одной стороны батареи, а обратка монтируется к нижней футорке с другой стороны.
В том случае, если такое подключение выполнить по последовательному принципу, то циркулирующая вода будет передвигаться за счет давления, образуемого в отопительной системе. Многие хозяева, желая избавиться от излишков воздуха в трубах, рассуждают на тему того, как снять чугунную батарею отопления.
Однако делать этого совсем не стоит, достаточно всего лишь установить специальные краны Маевского, служащие именно для этой цели. Основной минус такого подключения – ремонт чугунных батарей окажется весьма проблематичным, поскольку демонтировать такую конструкцию без последствий не получится. - Вариант, именующийся как нижнее подключение . Такой тип монтажа чугунного радиатора будет актуальным в том случае, если трубы системы располагаются под полом комнаты или под плинтусом. Этот способ является наиболее приемлемым с точки зрения эстетических свойств, поскольку никаких выступающих наружу коммуникаций не видно.
- Подключение одностороннего типа сбоку . Наиболее распространенный способ монтажа, принцип которого заключается в подключении трубы подачи к верхней футорке, а трубы отвода – к нижней.
Этот вариант установки обеспечивает хорошую теплоотдачу оборудования, но при условии, если подключение будет выполнены наоборот, то мощность работы оборудования снизится примерно на 10%. Если нагрев теплоносителя будет слабым, то специалисты рекомендуют установить в системе специально предназначенный для этих целей удлинитель водного протока. - Вариант параллельного подключения , которое осуществляется через систему труб, присоединенную к стояку подачи. Таким образом, вода будет уходить через трубы, соединенные с обраткой.
Оборудованные на участках входа и выхода батареи вентили позволят без труда снять радиатор и произвести необходимые ремонтные работы, при этом система продолжит функционировать. Основная отрицательная сторона такого способа – необходимость поддерживания постоянного высокого давления, иначе циркуляция теплоносителя будет проходить медленно.
Подключение батарей отопления с нижней подачей. Какие радиаторы рассчитаны на нижнее подключение
Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

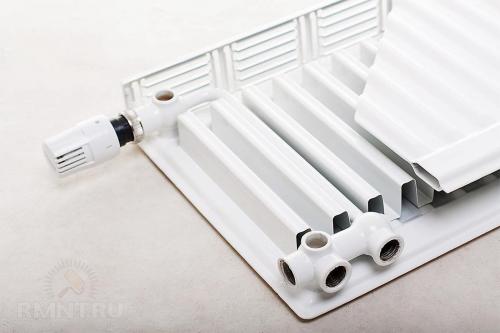

Конструкция панельного радиатора с нижней подводкой
Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

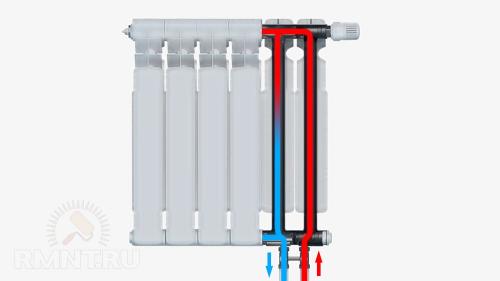

Секционный радиатор с нижним подключением
Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

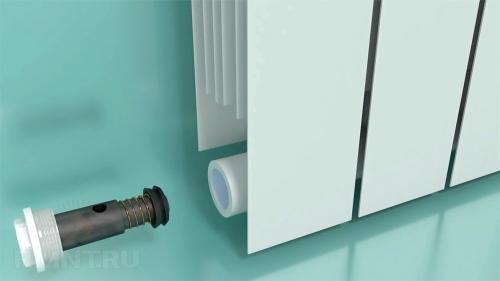

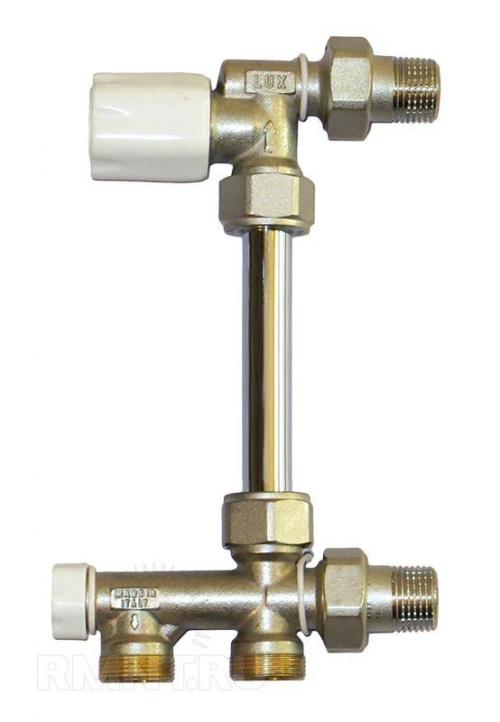

Клапан для нижнего подключения радиатора
Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.
Термостатический узел для нижнего подключения радиатора
Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.
Какое подключение радиаторов отопления лучше. Схемы подключения радиаторов
Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или однотрубная система ) и от конструкции здания.
Различают следующие виды подключения:
- боковое (другое название —одностороннее) подключение батарей отопления;
- диагональное (другое название — перекрёстное);
- нижнее.
Каждое из них, кроме того, может быть осуществлено с байпасом или без него.

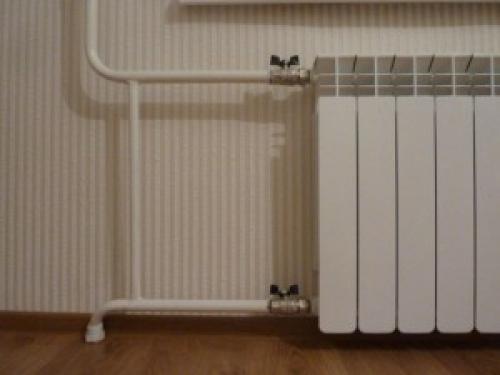

Боковое (одностороннее) подключение

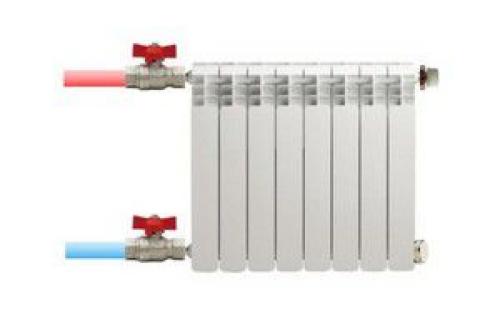

Такая схема подразумевает подключение выходного и входного патрубков на одной стороне отопительного прибора. Теплоноситель, как правило, поступает в верхний патрубок и выводится с помощью нижнего. Схема отличается довольно небольшими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления — наиболее распространённый вариант в многоэтажных зданиях, подключённых к центральной системе отопления.
Популярность легко объяснить удобством и дешевизной монтажа при достойной теплоотдаче батарей. Наиболее действенна такая схема в двухтрубной системе отопления. а также при использовании радиаторов не менее чем с 10 и не более чем с 15 секциями. Увеличение числа секций резко снизит КПД батареи, поскольку теплоноситель не сможет эффективно прогревать наиболее отдалённые от труб секции.

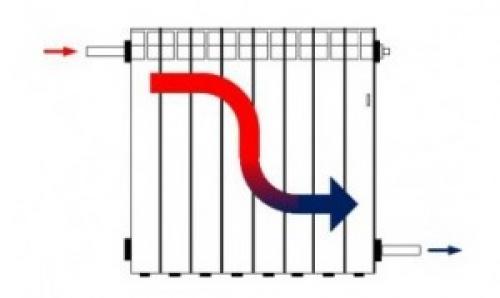

Диагональное (перекрёстное) подключение
В перекрёстной схеме входной патрубок подключается сверху отопительного прибора, а выходной — снизу, причём на противоположной стороне. Такая схема — ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше в плане теплоотдачи, поскольку теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, а производители радиаторов в паспорте изделия привязывают номинальную мощность прибора именно к диагональной системе.
Она позволяет сократить теплопотери до 2%. Особенно востребовано диагональное подключение при 10-12 и большем количестве секций в отопительных приборах. Есть у схемы и ряд недостатков:
- не слишком эстетичный вид;
- лишний расход труб;
- неудобный и длительный монтаж.
Несмотря на очевидные достоинства, из-за последних двух минусов строительные компании практически не применяют такое подключение отопления в своих многоквартирных комплексах.

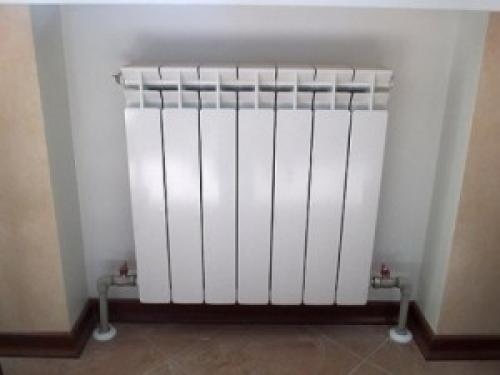

Нижнее подключение: седельное и вертикальное
На постсоветском пространстве нижняя схема зачастую именуется «ленинградкой». Седельный вариант нижнего подключения подразумевает установку входной трубы с одной стороны нижней части прибора, а выходной — с другой стороны нижней части. В целом это наименее эффективный способ подключения среди всех, поскольку верхняя часть радиатора прогревается заметно хуже, а теплопотери достигают 15%. Однако это справедливо лишь по отношению к многоэтажным домам с большой общей длиной труб и огромным количеством радиаторов.
Седельное подключение батарей отопления в частном доме с автономной насосной системой уменьшает теплопотери до приемлемых показателей. Основная область применения седельной системы — одноэтажные дома, трубы которых проложены внутри пола. Неоспоримый плюс схемы — эстетичность отопительного прибора в связи с почти незаметными трубами.
Второй подвид нижнего подключения — вертикальная схема. Применяется она редко и только для тех видов радиаторов, в которых предусмотрена нижняя подводка. Патрубки в таких батареях располагаются друг возле друга в одном из нижних углов прибора. Для подключения применяется особый запорно-присоединительный узел. Преимуществами вертикальной схемы считаются внешний вид (ещё более незаметные, чем в седельной схеме, трубы) и экономия труб. Недостатками — неравномерность прогрева и вызванный им низкий КПД.
В целом же и тот, и другой способы подключения батарей отопления являются наименее эффективными из всех.
Подключение с байпасом
В случае, когда используется последовательное подключение радиаторов отопления (однотрубное), для возможности регулировать температуру в каждой из комнат устанавливают специальную перемычку — байпас. Байпас размещается между впускным и выпускным патрубками радиатора и позволяет теплоносителю двигаться, даже если вентили на приборах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас делают из трубы меньшего, чем у основных труб, диаметра. Обвязка радиатора в такой системе подразумевает установку двух вентилей — на входной и выходной трубах.
Гораздо менее популярный вариант схемы — установка только одного трёхходового крана на стыке байпаса со стояком.
Схемы подключения радиаторов отопления в многоквартирном доме. Общие сведения об однотрубных схемах отопления
Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м2.
Достоинства и отрицательные стороны
Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.
Схемы подключения радиаторов отопления в частном доме. Зависимость эффективность радиатора от схемы его врезки в систему

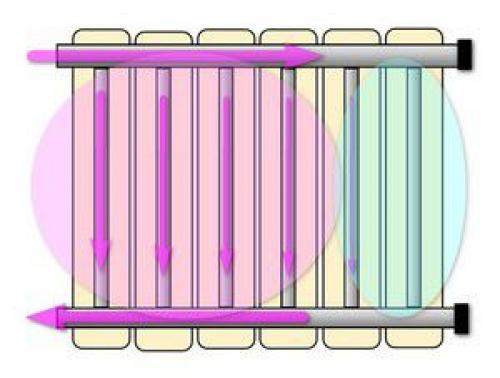

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.
| Схема врезки радиатора в контур | Направление потоков теплоносителя |
|---|---|

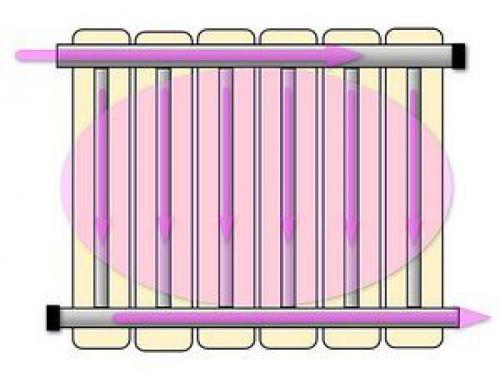

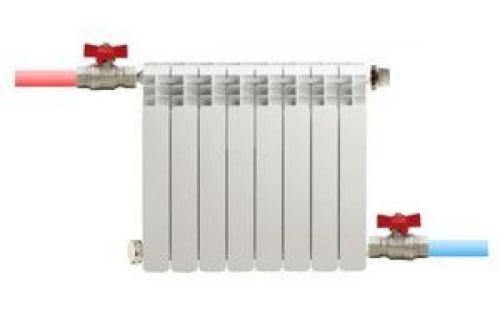

| Диагональное двухстороннее подключение радиатора, с подачей сверху | |
 |  |
| Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади. | |
 |  |
Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления
Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

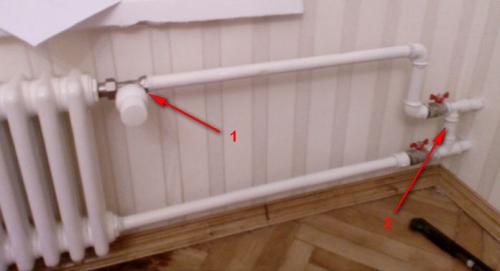

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.
1. Терморегулятор.
Неправильная установка терморегулятора радиатора отопления
Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.
Принцип работы термоголовки
В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).
Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.
Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.
Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом
Как правильно установить термоголовку
Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.
Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.
Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.
Байпас. Ошибка №2

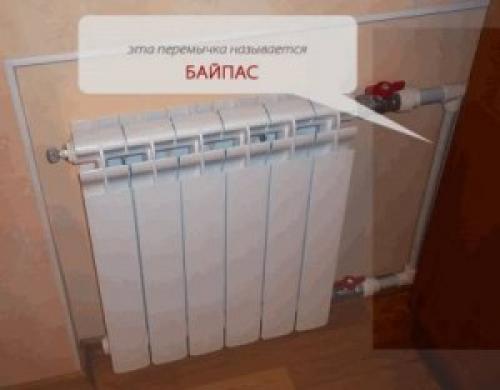

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.
В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

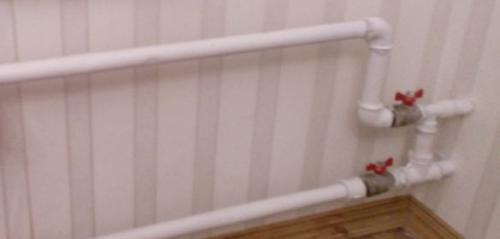

- До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
- Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

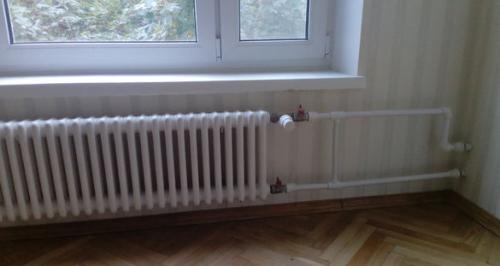

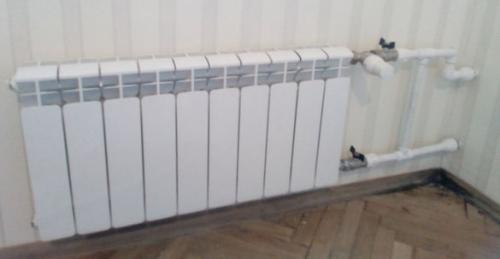

Как правильно подключить радиатор отопления
Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:
Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.
Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение
Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.
Конструкция панельного радиатора с нижней подводкой
Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные.
Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.
Секционный радиатор с нижним подключением
Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.
Клапан для нижнего подключения радиатора
Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.
Термостатический узел для нижнего подключения радиатора
Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.
