Уклон батареи отопления при монтаже. А ведь мастер был прав, когда установил несколько радиаторов под уклоном. Жаль, что я не знал эту хитрость

Уклон батареи отопления при монтаже. А ведь мастер был прав, когда установил несколько радиаторов под уклоном. Жаль, что я не знал эту хитрость

Добрый день, уважаемые гости и подписчики моего канала!

Я считал, что тема установки радиаторов для меня была давно закрыта, но это я только так думал. Вчера понял, что ошибался.

Николай — профессионал своего дела, занимается системами отопления чуть больше 20 лет, "от" и "до" знает каждый тип системы и очень совестный мужик, дает невероятно много полезных советов и рекомендаций заказчику, монтаж систем всегда делает качественно и из хороших комплектующих.

Очередной объект, дом в два этажа, общая площадь — 290 кв.м., высота потолков — 3,6 м., объем пространства — мама не горюй.

В доме 26 радиаторов и 1,5 км. трубы теплого пола.

Идет завершающий процесс монтажа системы. Прокладка трубопровода уже выполнена, финишные работы с отделкой завершены, сейчас — стадия установки радиаторов и запуск системы.

Поднимаемся на второй этаж. Толик — ведущий спец в бригаде Николая, устанавливает радиатор.

Я ловлю взглядом пузырёк, ясно понимая, что радиатор установлен не по уровню. Толик, навесив батарею, начинает подключение к линии.

В процессе дальнейшего диалога, я выяснил суть… Это гениально!

Углы некоторых радиаторов специально задираются приблизительно на 3-4 мм. в тех местах, где установлены краны Маевского (воздухоотводчики). Линия подоконника и линия радиатора не параллельны, но этого и не видно. Воздух стремится в самую высокую точку системы отопления и поднимается туда, где как раз и установлен отводчик.

Но, почему не на всех, а только на некоторых отопительных приборах монтаж производится с уклоном?

В современных системах есть два вида отвода воздуха: автоматически и механически, как раз с помощью такой спец.арматуры, как краны Маевского.

Там, куда воздуху дальше некуда перемещаться — он не может быть удален автоматически, тогда делается незначительный уклон радиатора в противоположную сторону от механического воздухоотводчика и пузырьки воздуха будут удалены с помощью крана Маевского.

Всё зависит от расположения радиатора. Ниже приведу схему движения воздуха в разных случаях:

На схеме мы видим, что поток теплоносителя может продвигать пузырьки воздуха и в конечном счете — они покинут прибор и уйдут вверх.

Далее, схема монтажа радиаторов, где бригада Николая осуществляет их установку с небольшим уклоном.

А ведь мастер был прав, когда установил несколько радиаторов под уклоном. Жаль, что я не знал эту хитрость.

Добрый день, уважаемые гости и подписчики моего канала!

Я считал, что тема установки радиаторов для меня была давно закрыта, но это я только так думал. Вчера понял, что ошибался.

Николай — профессионал своего дела

Занимается системами отопления чуть больше 20 лет, "от" и "до" знает каждый тип системы и очень совестный мужик, дает невероятно много полезных советов и рекомендаций заказчику, монтаж систем всегда делает качественно и из хороших комплектующих.

Очередной объект, дом в два этажа

Общая площадь — 290 кв.м., высота потолков — 3,6 м., объем пространства — мама не горюй.

В доме 26 радиаторов и 1,5 км. трубы теплого пола.

Идет завершающий процесс монтажа системы

Прокладка трубопровода уже выполнена, финишные работы с отделкой завершены, сейчас — стадия установки радиаторов и запуск системы.

Поднимаемся на второй этаж

Толик — ведущий спец в бригаде Николая, устанавливает радиатор.

Я ловлю взглядом пузырёк, ясно понимая, что радиатор установлен не по уровню.

Толик, навесив батарею, начинает подключение к линии.

Выяснил суть… Это гениально!

Углы некоторых радиаторов специально задираются приблизительно на 3-4 мм. в тех местах, где установлены краны Маевского (воздухоотводчики). Линия подоконника и линия радиатора не параллельны, но этого и не видно.

Воздух стремится в самую высокую точку системы отопления и поднимается туда, где как раз и установлен отводчик.

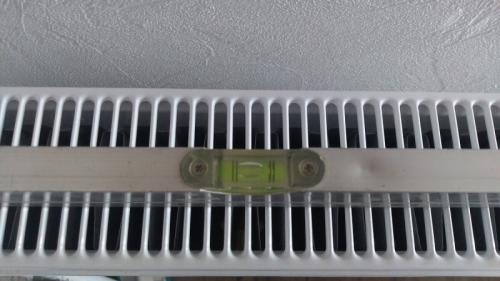

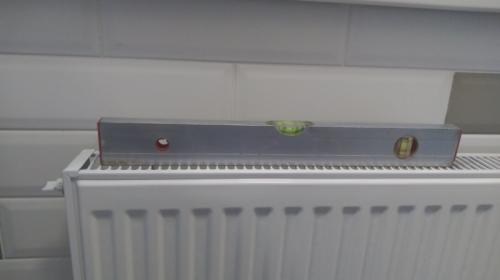

Наклон радиатора отопления. Нужен ли уклон при монтаже радиатора отопления

нужен ли наклон радиатора? Не ясно, какой кран «М» Вы имеете в виду.

Нет, наклон не нужен. В зависимости от системы отопления развоздушивание происходит либо автоматически, либо с помощью намерено установленной арматуры на радиаторах.

Может мало категорично, но я считаю, что «криво висят» радиаторы в двух случаях:

1. Мастер не может установить ровно.
2. Допущены ошибки при монтаже системы отопления.

Прошу ответа на вопрос: нужен ли наклон радиатора от крана «М», либо же монтаж должен быть строго параллельно-перпендикулярным? Некоторые мастера это используют в своей практике и утверждают, что лучше происходит развоздушивание.

Нажмите, чтобы раскрыть…

нужен ли наклон радиатора? Пологаю, что кран «М» — это ручной воздухоотводчик, кран Маевского. В принципе наклон можно сделать, достаточно совершенно маленького, незаметного глазом. Тогда воздух будет планировать в районе воздухоотводчика. Не смотря на то, что это и не обязательно.

нужен ли наклон радиатора от крана «М»

Нажмите, чтобы раскрыть…

нужен ли наклон радиатора? Главное, чтобы в сторону «М» наклона не было, а так смотрите сами, если эстетика устраивает, то воздух действительно лучше будет планировать.

нужен ли наклон радиатора? «ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ

И КОНДИЦИОНИРОВАНИЕ»

«6.4.7 Уклоны трубопроводов воды, пара и конденсата необходимо принимать не менее 0,002, а уклон паропроводов против движения пара — не менее 0,006.

Трубопроводы воды допускается прокладывать без уклона при скорости движения воды в них 0,25 м/с и более…»

Пологаю, что уклон 0.002 — это и будет параллельно-перпендикулярно.

нужен ли наклон радиатора? И все-таки я утверждаю, что если отопление работает лишь при наклоненном радиаторе, то виновато отопление. Ну для чего копить воздух?

В зависимости от конструкции радиаторов и длины, они могут работать даже с маленьким контруклоном. Так в радиаторах типа М-140 циркуляция в семи секциях будет при контруклоне 0,02 .

Обращаюсь к Павлу и Mrak.

Парни! Вы же замечательно знаете, что это простая перестраховка.
Хотелось бы получить от вас менее «размытый» ответ.
Либо возражения, если вы не согласны.
А то Санчобо и др. читатели темы могут поразмыслить, что «криво»- это отлично!

нужен ли наклон радиатора? Согласен — это в действительности перестраховка.

Обращаюсь к Павлу и Mrak.
Парни! Вы же замечательно знаете, что это простая перестраховка.
Хотелось бы получить от вас менее «размытый» ответ.
Либо возражения, если вы не согласны.
А то Санчобо и др. читатели темы могут поразмыслить,что «криво»- это отлично!

Нажмите, чтобы раскрыть…

нужен ли наклон радиатора? А хто спорит…

Обустройство своего личного дома, как правило, не обходится без установки автономной системы отопления. Кто-то в качестве обогрева здания использует систему водяного теплого пола, другие же предпочитают установку радиаторов. В этой статье будет рассмотрено, как самостоятельно установить радиаторы отопления правильно.

Вначале стоит обратить внимание на то, что подобный вид работ требует тщательного подхода. Даже самые незначительные огрехи могут привести к аварийным ситуациям. В зависимости от того, где именно придется осуществлять замену батарей отопления (в квартире или частном доме), подход к выбору мастера должен быть разным.

Например, если речь идет о квартирах многоэтажных домов, то в таком случае лучше всего вызвать профессионального сантехника, у которого есть доступ ко всем необходимым вентилям и, конечно же, достаточный опыт работы. Если заменить радиаторы нужно в частном доме, то это будет под силу любому владельцу при условии правильного выполнения всех видов работ.

Самостоятельная установка радиаторов отопления: подготовка

Первое, на что стоит обратить внимание – это вид разводки. Она может быть однотрубная или двухтрубная. От того, какая разводка в доме зависит количество применяемых деталей и, конечно же, сложность выполнения работ.

Отличия однотрубной системы отопления от двухтрубной

Чтобы отличить однотрубную систему отопления от двухтрубной, необходимо руководствоваться такими критериями:

— если выходящий из одной батареи трубопровод является одновременно подающим для последующего радиатора отопления, такую разводку называют однотрубной;

— если для каждой батареи обустроены отдельные трубопроводы подачи и обратки, такая разводка называется двухтрубной.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/pravilnaya-ustanovka-radiatorov-otopleniya-instrukciya-po-ustanovke-radiatorov-otopleniya

Монтаж радиаторов отопления в частном доме. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

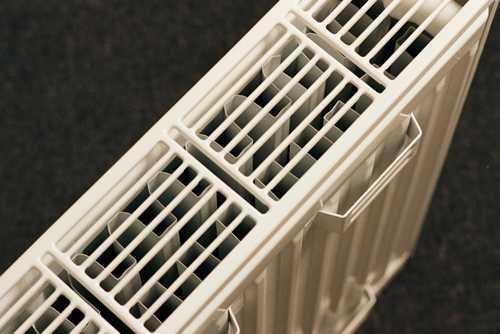

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

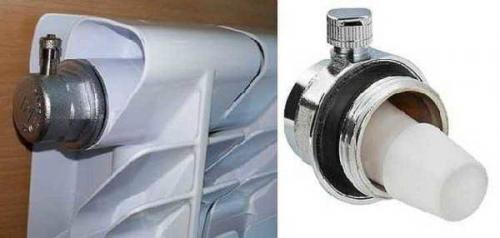

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха , который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

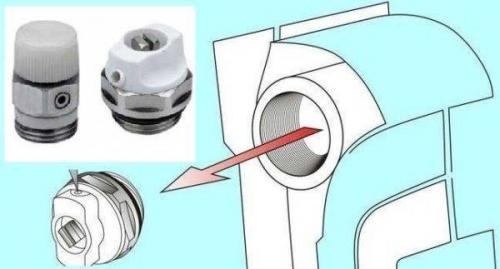

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

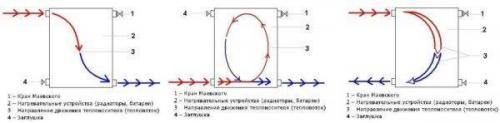

Где ставить заглушку и кран маевского при разных способах подключения

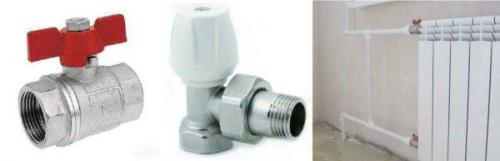

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

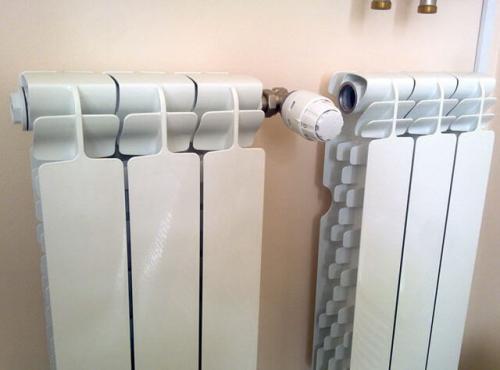

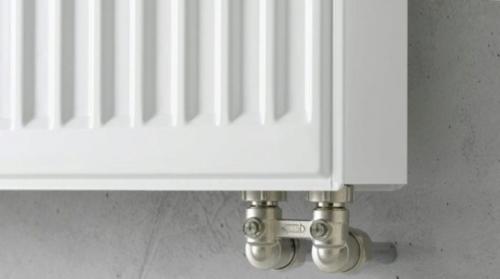

Монтаж радиаторов отопления с нижним подключением. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Источник: https://alyuminievye-batarei.aystroika.info/stati/nuzhno-li-delat-uklon-pri-ustanovke-radiatorov-otopleniya-detali-neobhodimye-dlya-pravilnoy

Уклон системы отопления с насосом. Разновидности схем

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления с насосом бывает:

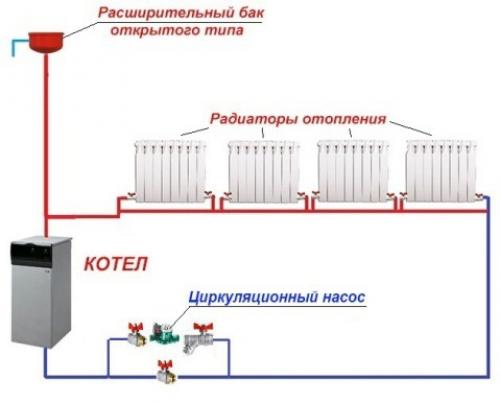

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

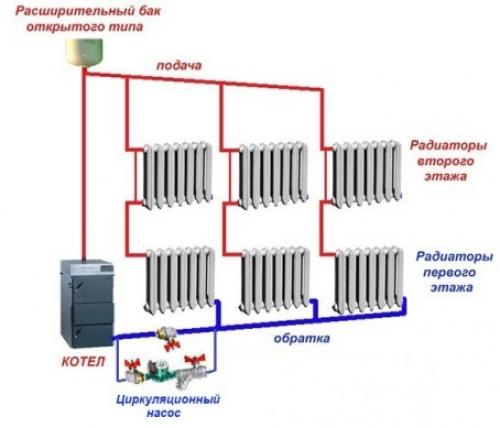

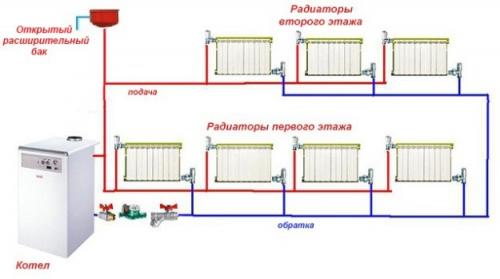

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

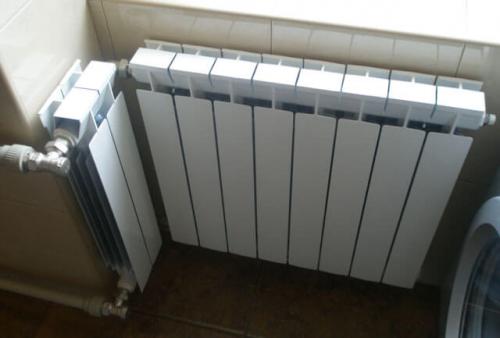

Как добавить батарею в систему отопления. Как нарастить батарею отопления – пошаговое руководство по наращиванию секций

Иногда случается так, что некогда эффективная отопительная система перестает справляться со своими задачами, что выражается в плохом обогреве жилища и быстром остывании радиаторов. Одним из решений подобной проблемы является пристыковка к батареям дополнительных секций.

Причины плохого обогрева

В основном недостаток отопления помещений происходит из-за ошибок в расчетах количества радиаторных секций. Если их меньше, чем нужно, обогревающие приборы не в состоянии обеспечить должную температуру в доме. Такая ситуация складывается, как правило, из-за того, что батареи установлены в жилище с минимальным количеством секций. В итоге их площади просто недостаточно для качественного обогрева и сохранения тепла на протяжении длительного периода времени.

Как добавить секции к батарее отопления

Чтобы не затевать трудоемкую и дорогую процедуру по реконструкции всей отопительной системы, обычно прибегают к другому варианту действий – накручивают дополнительные секции. Работа эта не очень сложна, поэтому зачастую ее выполняются сами владельцы жилищ. Важно понимать, как соединить радиаторы отопления между собой правильно. Главное – хорошо изучить технологию, как нарастить батареи отопления. Это станет гарантией того, что процедура будет выполнена качественно и быстро.

Приготовление материалов и инструментов

Перед тем, как добавить секции к биметаллическому радиатору, нужно заготовить следующие материалы и инструменты:

• Секция для доукомплектации.
• Специальный ключ для труб (газовый).
• Межсекционные уплотнители для батарей.
• Набор отопительных ниппелей.

• Наждачная шкурка.
• Ключ для радиаторов.
• Боковые батарейные пробки с левосторонней и правосторонней резьбой.
• Прокладки из паронита.

Подготовка

Перед тем, как нарастить батарею, ее нужно снять и должным образом подготовить. Прибор очищают от пыли и ржавчины, после чего проводят ревизию резьбового отверстия, предназначенного для коммутации батареи и подводящей трубы. Как правило, за годы эксплуатации на нем образовываются наросты из-за повышенной жесткостью воды и наличия в нем хлорки.

От этих образований нужно обязательно избавиться. Для этого используют наждачную бумагу, обрабатывая ею отверстие с резьбой. При этом нужно наблюдать особенную тщательность, т.к. даже небольшие остатки наростов воспрепятствуют герметичности установки прокладок. В дальнейшем это приводит к появлению протеканий по стыку коммутации.

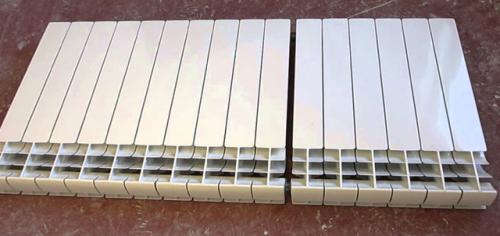

Наращивание - как нарастить радиаторы правильно

Совет: Используйте наши строительные калькуляторы онлайн , и вы выполните расчеты строительных материалов или конструкций быстро и точно.

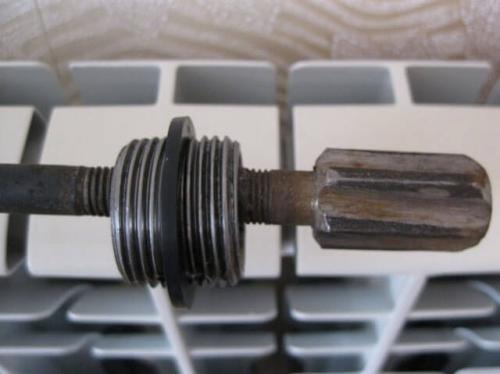

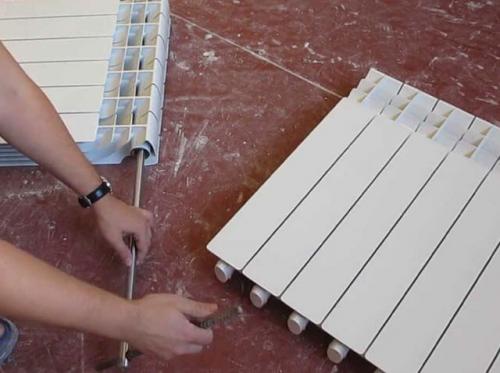

Соединение секций биметаллических радиаторов осуществляется в следующей последовательности операций:

1. Снятый радиатор устанавливают на ровное основание, а напротив него кладут дополнительную секцию. Следует взять во внимание, что одна из ее сторон оснащена правой резьбой, а вторая — левой. Потом нужно взять ниппель, спозиционировав его таким образом, чтобы добиться совпадения резьбы на соединяемых секциях. Далее его накручивают на левый торец батареи на один виток резьбы. По завершению процедуры аналогичным образом поступают с элементом для нижней части радиатора.
2. После этого секции, приготовленные для соединения, плотно приставляются другу ко другу. Между ними прокладывают уплотнитель, измерив расстояние до ниппеля (для этого понадобится радиаторный ключ). Его вставляют на измеренную длину в специальную нишу на обратном торце радиатора. Для того чтобы прокрутить радиаторный ключ, используется трубный.
3. Закручивая ниппель, важно добиться того, чтобы он одновременно погружался внутрь противоположных батарейных секций. По завершению этой процедуры с помощью радиаторного ключа делается три полных оборота. Это способствует тому, чтобы ниппель был зафиксирован максимально плотно.
4. На следующем этапе радиаторный ключ перемещают на другую сторону обогревающего прибора. Процедура навинчивания реализуется в том же порядке, что и с нижней частью. Важное условие: в конце процесса коммутируемые секции должны стоять максимально плотно.
5. В завершении проводится установка на батарею боковых пробок и паронитовых прокладок. Для этих целей понадобится трубный ключ. Важно добиться максимально прочного их завинчивания для создания хорошей герметичности. Это станет гарантией того, что на стыке не будет просачиваться вода. Это последняя операция в наращивании батареи системы отопления.

Дополнительные рекомендации

Монтаж кранов не является обязательной процедурой, и осуществляется по желанию. В тех случаях, когда увеличение мощности обогревающего прибора потребует установки на одной, а нескольких дополнительных секций, для этого используется вышеописанная инструкция. Также это справедливо для работы с радиаторами других типов, так как добавление секции на алюминиевые радиаторы ничем не отличается.

Главное, соблюдать приведенную последовательность операций, и не спешить. Соединяют биметаллические радиаторы как можно плотнее. Это даст гарантию того, что все будет сделано правильно, а отопления дома получит необходимое увеличение.

Монтаж радиатора отопления инструкция. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.
