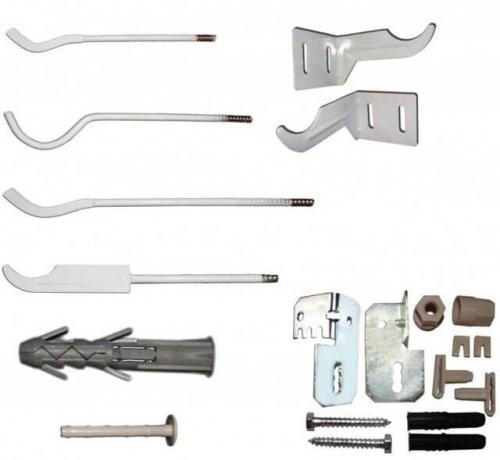

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.

Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.

Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.

Как закрепить чугунную батарею к стене. Сборка радиатора

Установка чугунных батарей проводится в несколько этапов, причем сборка не является обязательным шагом. Но если батарея куплена по частям, секции сначала нужно собрать. Основные элементы показаны на схеме.

Замена чугунных батарей с предварительной сборкой предполагает использование таких инструментов и приспособлений:

• набор паронитовых прокладок;
• герметик, стойкий к нагреванию и воздействию антифриза (если он используется в качестве теплоносителя);
• ключ для радиаторов;
• набор ниппелей;
• верстак.

Возможна сборка чугунных радиаторов отопления своими руками, для этого действуют так:

Как закрепить чугунную батарею к стене. Сборка радиатора

Установка чугунных батарей проводится в несколько этапов, причем сборка не является обязательным шагом. Но если батарея куплена по частям, секции сначала нужно собрать. Основные элементы показаны на схеме ниже:

Замена чугунных батарей с предварительной сборкой предполагает использование таких инструментов и приспособлений:

• Молоток
• Пила
• Ударный инструмент
• Проволока
• Гвозди

Возможна сборка чугунных радиаторов отопления своими руками, для этого действуют так:

1. Соберите секции батареи, используя указанные выше инструменты и приспособления.
2. Установите батарею на стену, используя гвозди и проволоку.
3. Закрепите батарею, используя ударный инструмент.
4. Проверьте качество сборки и отсутствие течи.

Важно: перед началом работ убедитесь в том, что вы имеете необходимые навыки и знания для выполнения работ. Если у вас есть сомнения, лучше обратиться к специалисту.

1. Сначала поверхность на резьбу ниппель-гайки накладывают состав герметика.
2. Первая секция для удобства кладется на ровную поверхность, например, на стол.
3. С каждой стороны вкручивается по ниппель-гайке, причем только на 1-2 оборота. Чтобы разобраться, как установить чугунную батарею, нужно обязательно запомнить направление резьбы с каждой стороны – правое или левое.
4. На ниппель фиксируют паронитовую прокладку, а если ее нет, можно просто намотать лен на резьбу. Причем если она левого типа, двигаются против часовой либо наоборот.
5. Чтобы установка чугунной батареи отопления прошла успешно, требуется приложить секцию 2 к установленным ниппелям так, чтобы она плотно прилегала.
6. В один из ниппелей вставляется специальный ключ для радиатора. С его помощью выполняют только один полный оборот.
7. Аналогично ключ вставляется во второй ниппель и делается один круг. Лучше всего, если два работника сделают это одновременно. причем выполнить нужно именно один круг, а не 2-3, потому что в противном случае секция может перекоситься и разрушиться.
8. Прежде чем начнется подключение чугунных радиаторов отопления , точно так же собирают и остальные секции. Ниппели следует по очереди закрутить до упора и затянуть их, предварительно вставив рычаг в кольцо ключа.

Сколько кронштейнов нужно для чугунного радиатора. Подбираем кронштейны под отопительный прибор

Широкий ассортимент кронштейнов может вызвать затруднения при поиске подходящего варианта крепления для безопасного и долговечного монтажа. Опытные сантехники рекомендуют принимать во внимание следующие критерии:

• Высокая прочность, способность выдержать вес тяжелого радиатора вместе с теплоносителем.
• Сложность установки. Важно, чтобы выбранная модель легко закреплялась на стене и регулировалась относительно линии тока воды.
• Допустимость корректировки расстояния радиатора от подоконника, стены и пола.

Если выбор кронштейна с учетом перечисленных параметров оказался сложной задачей, попросите консультанта компании-продавца подобрать подходящую модель под конкретный тип радиатора.

Особенности кронштейнов для крепления чугунного радиатора

Значительный вес чугунного радиатора заставляет выбирать самые прочные крепления. В прошлые годы использовались забивные крюки из штампованной арматуры, которые заглубляли в стену на расстояние 20-30 см и подбивали клиньями для идеально ровного положения.

Сегодня на смену забивным кронштейнам пришли анкерные крюки. Они считаются лучшим вариантом для монтажа батарей в помещении с бетонными стенами. Конструкцию кронштейна не вбивают, а вворачивают в заранее установленный в толщу стены дюбель. Это позволяет отрегулировать положение креплений после навешивания батареи, чтобы ее поверхность располагалась строго вертикально.

Для чугунных батарей рекомендуются кронштейны диаметром 10 мм, способные выдержать рабочую нагрузку в пределах 50 кг.

Альтернатива анкерным моделям — настенные сварные конструкции в виде планки со стальными крюками на опорной полосе. Их можно надежно зафиксировать на стене из любого строительного материала, используя болтовое или дюбельное крепление. При этом:

• Важно обеспечить точную разметку положения кронштейнов.
• На начальном этапе монтажа сразу после разметки кронштейны ставят в верхние отверстия.
• На крюки вешают радиатор, после чего опора выравнивается под тяжестью груза, и можно ровно наметить отверстия под нижние крепления планок.

Кронштейны для алюминиевых радиаторов или биметаллических батарей

Биметаллические радиаторы имеют относительно небольшой вес, поэтому для них предусмотрены другие системы креплений. Это могут быть штыревые крюки с небольшой глубиной погружения, опорная дуга которых покрыта защитным слоем, или легкие пластинчатые уголки.

Для монтажа радиаторов из алюминия рекомендуют использовать стальные уголки штампованного или сварного типа с регулировкой высоты расположения опорной поверхности. В комплекте к некоторым моделям поставляют универсальные модели кронштейнов с двойной опорной дугой. Однако они не всегда пригодны для установки радиатора, т.к. значительно уступают стальным образцам по степени прочности и долговечности.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-nadyozhno-zakrepit-chugunnyy-radiator-otopleniya-preimushchestva-chugunnyh-batarey

Крепление для чугунных радиаторов своими руками. Установка радиаторов

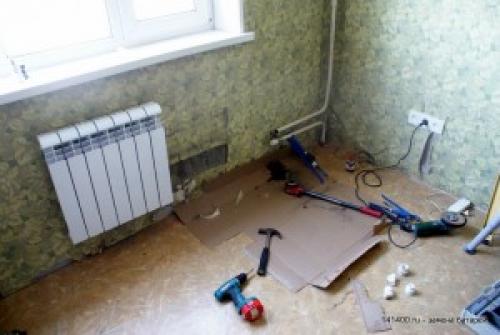

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

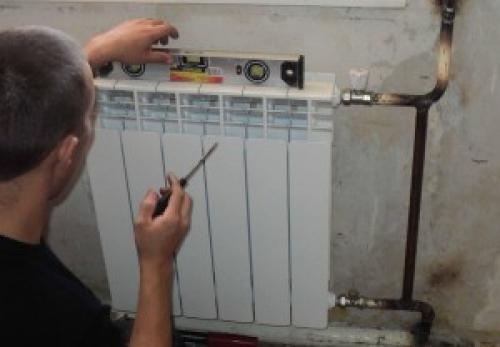

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
