Мощность одной секции алюминиевого радиатора. Рассчитать мощность секции батареи

02.02.2022 в 15:18

Мощность одной секции алюминиевого радиатора. Рассчитать мощность секции батареи

Мощность одной секции алюминиевого радиатора. Рассчитать мощность секции батареи

Расчет необходимой мощности радиатора.

Тепловая мощность одной секции алюминиевой батареи, объем которой 0,5 л, декларируется производителями на уровне до 180 Ватт, реально при температуре воды-теплоносителя 65-70°C она составляет не меньше 140 Ватт. Просматривая характеристики радиатора, потенциальные покупатели могут увидеть формулу теплоотдачи ∆t 70 °C — 160/200 Вт.

Обозначение ∆t представляет собой разность между средней температурой воздуха в помещении и усредненной температурой в отопительной системе. То есть для показателя ∆t 70°C будет применимы температура воздуха в помещении 20°C, а средняя температура в системе отопления должна составлять 100°C при подаче и 80°C в обратке, но такие цифры в реальности вряд ли возможны.

Поэтому при расчете теплоотдачи одной секции корректно брать показатель ∆t 50°C. Если взять среднюю секцию батареи, размер которой 100х600х80 мм, то она может обогреть около 1,5 кв.м. площади, что соответствует теплоотдаче 140-160 Ватт. При подборе необходимого количества секций для конкретной комнаты необходимо учитывать расположение и состояние стен данного помещения. Если это угловая комната или одна из стен по каким-то причинам сильно промерзает, то соответственно эти факты нужно учитывать.

Кроме того, рассчитать количество секций батареи со стандартными харктеристиками (объем, теплоотдача) можно по следующей формуле К = S*100/P, где К — число необходимых секций, S — площадь отапливаемого помещения, Р- мощность одной секции. Если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м. то расчет будет выглядеть так 25х100/150. Получается, что для эффективного отопления комнаты в 25 кв.м. нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.

Алюминиевые радиаторы являются одним из самых распространенных на сегодняшний день видов батарей, которые используются как в общих коммунальных, так и в индивидуальных системах отопления. При установке данного вида радиаторов необходимо строго придерживаться правил монтажа, чтобы исключить действие коррозии, учитывать рабочее давление в системе, а расчет мощности и количества секций производить при учете особенностей и условий данного помещения.

Секция алюминиевого радиатора: технические особенности секционной батареи, определение количества секций

Конвекторы отопления из цветных металлов становятся все более популярными. Мы хотим рассмотреть основной конструкционный элемент такого радиатора – секцию, и узнать, сколько ватт в одной секции алюминиевого радиатора, каковы ее размеры и прочие характеристики. Также мы расскажем, как посчитать количество секций алюминиевого радиатора, необходимое для отопления конкретного помещения.

Секция алюминиевого радиатора: технические особенности секционной батареи, определение количества секций

Размеры секции алюминиевые радиаторов отопления зависят от особенностей конкретной модели.

Технические особенности секционного радиатора

Конструкция

Секция алюминиевого радиатора: технические особенности секционной батареи, определение количества секций

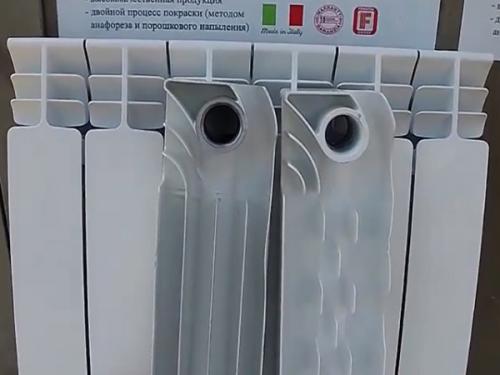

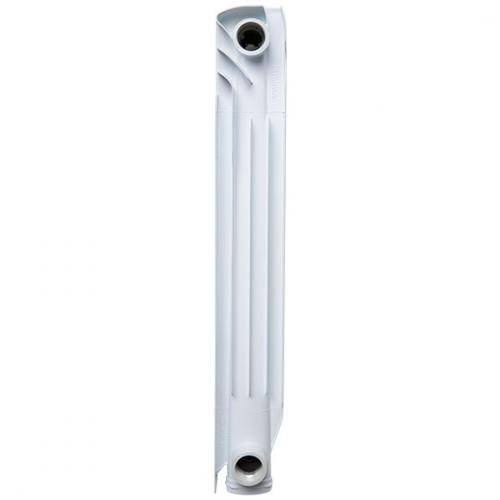

На фото — отдельная секция.

Секционные батареи имеют практически одинаковую конструкцию. Они представляют собой систему из двух горизонтальных коллекторов, соединенных вертикальными каналами. На вертикальных трубках снаружи имеются пластинчатые ребра, которые образуют каналы для движения конвекционных потоков и увеличивают площадь теплового взаимодействия.

Расстояние между пластинами подобрано так, чтобы конвекционные потоки были не ламинарными, а турбулентными. Это повышает интенсивность взаимодействия воздуха с поверхностью корпуса.

Секция алюминиевого радиатора: технические особенности секционной батареи, определение количества секций

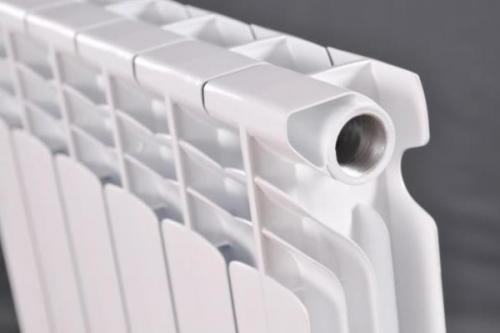

Пластины повышают площадь теплоотдачи прибора.

Конструкция разбита на одинаковые части. Одна такая часть включает вертикальный канал и два коллекторных элемента, один сверху, другой снизу. Коллекторный элемент образует с вертикальным каналом Т-образное соединение, два открытых отверстия которого приспособлены для объединения с другими такими же коллекторными отверстиями.

Присоединение частей производится с помощью специального ниппеля с уплотнителем.

Если деталь установлена с краю, тогда отверстие закрывают заглушкой или используют для подключения подачи, обратки или воздушного клапана.

Секция алюминиевого радиатора: технические особенности секционной батареи, определение количества секций

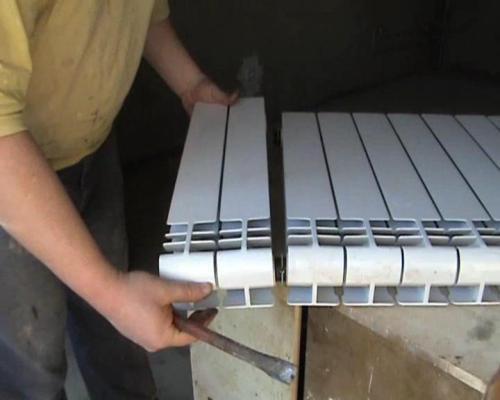

На фото показано, как снять секцию с алюминиевого радиатора.

Рассмотрим работу батареи с подобной конструкцией:

  • Части собирают в цельную батарею, к одному из отверстий подключают трубу подачи теплоносителя, к другому – трубу отвода отработанной жидкости, к третьему – кран Маевского для спуска лишнего воздуха, четвертое отверстие закрывают заглушкой;
  • Теплоноситель поступает в коллектор и постепенно наполняет весь прибор. Алюминий обладает высокой теплопроводностью, примерно в четыре раза более высокой, чем сталь. Поэтому корпус начинает быстро прогреваться;
  • Нагретая поверхность конвектора начинает излучать тепловую энергию. На долю радиации тепла в инфракрасном диапазоне приходится примерно 50 – 60% всей теплоотдачи прибора;
  • Контактирующий с поверхностью корпуса воздух начинает нагреваться вследствие прямой теплопередачи. Под действием гравитации нагретые массы начинают перемещаться вверх по каналам, образованным ребрами конвектора, и новые порции холодного воздуха втягиваются в батарею снизу;
  • Устройство начинает работать как гравитационный насос. Проходящие по каналам потоки воздуха принимают вихревой характер, что повышает теплоотдачу пластин за счет перемешивания.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-litrov-vody-v-sekcii-alyuminievogo-radiatora-vidy-radiatorov-iz-alyuminiya

Мощность одной секции биметаллического радиатора 350. Мощность биметаллических радиаторов: особенности отопления и расчет батарей на одну комнату

Этот материал больше предназначен для тех, кто решил своими руками сделать отопление в собственном жилье и ему необходимо произвести расчет отопителей по их мощности на ту или иную комнату, с учётом температуры в помещении.

Безусловно, такие расчеты будут разными для разных климатических зон, степени утепления здания и толщины стеклопакетов в окнах, но всё это слишком сложно и мы постараемся в простой форме объяснить, как можно самостоятельно провести такие вычисления.

Мощность одной секции биметаллического радиатора 350. Мощность биметаллических радиаторов: особенности отопления и расчет батарей на одну комнату

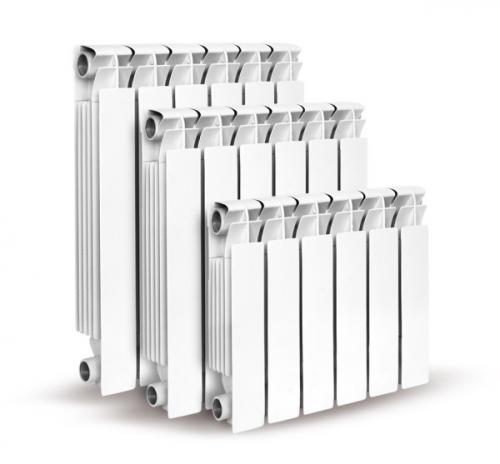

Биметаллические батареи разной величины

Упор в наших расчетах будет делаться на биметаллические радиаторы, как самые востребованные для автономных систем отопления, а кроме всего прочего мы покажем вам

Тепловая мощность радиаторов

Некоторые особенности отопления

Мощность одной секции биметаллического радиатора 350. Мощность биметаллических радиаторов: особенности отопления и расчет батарей на одну комнату

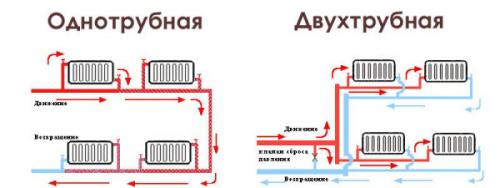

Однотрубная и двухтрубная система отопления

  • При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур , но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
  • Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
    Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
  • Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.

Это коэффициент, определяющий количество выделенного тепла устройством.

Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

Сколько нужно тепла для отопления?

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

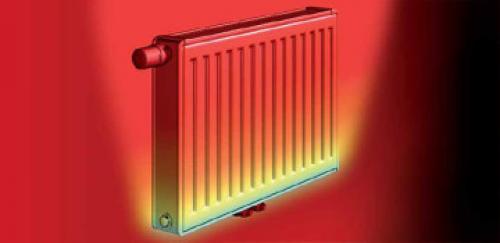

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

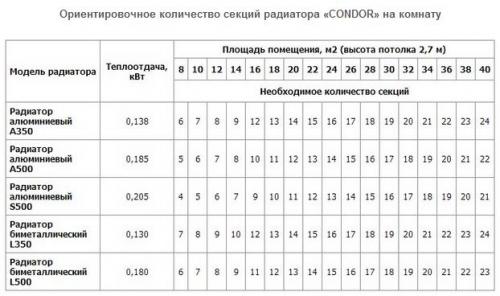

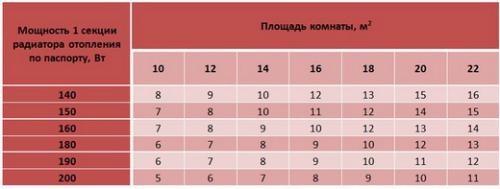

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м2.

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

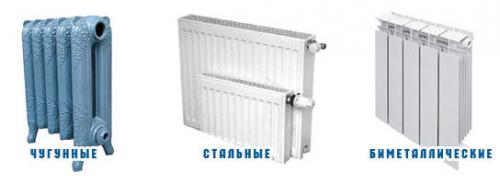

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Узнайте?

Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.

Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.

Сравнение показателей: анализ и таблица



Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .

Тип радиатора Межосевое расстояние (мм) Теплоотдача (КВт) Температура теплоносителя (0С)
5000,183
5000,2
5000,16
Медные 5000,38150

Факторы, которые влияют на показатели

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

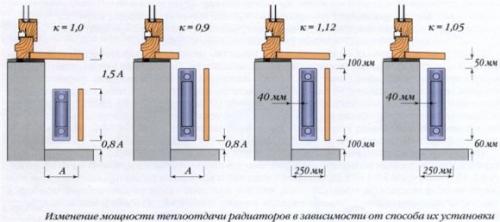

На эффективность КПД влияет правильный монтаж теплоприборов :

  • Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
  • Обязательно предусматривается установка воздуховыпускника (крана Маевского).
  • Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал Модель, производитель Номинальный тепловой поток (КВт) Стоимость за секцию (руб)
Rifar Alum 5000,183700,00
Elsotherm AL N 500х850,181500,00
Royal Thermo PianoForte 5000,1851500,00
Sira RS Bimetal 5000,2011000,00

Какие радиаторы выбрать для частного дома, поможет сделать выбор.

в нашей статье.

Технические характеристики алюминиевых радиаторов отопления на

Размещение радиаторов

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

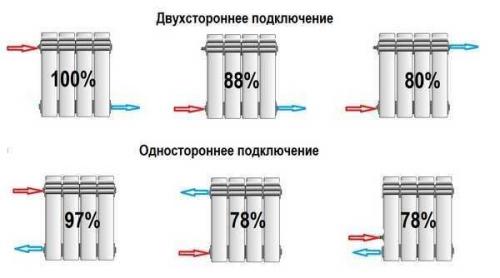

Выделяют следующие типы подключения:

  1. Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
  2. Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
  3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
  4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

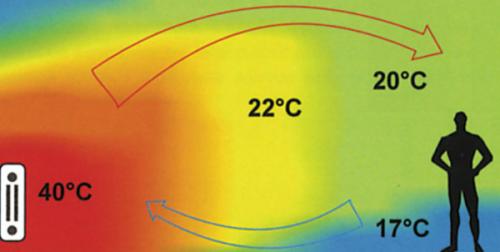

Как улучшить теплоотдачу

Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.
