Сколько литров воды в секции алюминиевого радиатора. Виды радиаторов из алюминия

Сколько литров воды в секции алюминиевого радиатора. Виды радиаторов из алюминия

В свою очередь, алюминиевые батареи отопления делятся на два типа, в зависимости от технологии, использованной при их производстве:

Литые

Для их изготовления все секции прибора отливаются из специального сплава на основе алюминия с добавкой кремния, придающего материалу особую прочность в условиях повышенного давления. Отдельные части конструкции радиатора соединяются между собой методом сварки в инертно-газовой среде.

Их сильные стороны:

• Прочность и герметичность соединений, гарантирующая высокое качество и эффективность изделий.
• Возможность создания радиаторов различной длины и мощности за счет изменения количества секций.

Недостатки:

• Высокая стоимость, по сравнению с радиаторами экструзионного типа.

Экструзионные

При производстве радиаторов данного типа детали не отливаются, а выдавливаются в условиях повышенного давления, а затем прессуются с верхним и нижним коллекторами, изготавливающимися методом литья. В некоторых случаях для монтажа отдельных частей батареи используется клей композитного типа, что позволяет сделать данные изделия еще более дешевыми.

Их достоинства:

• Чуть более высокая теплоотдача по сравнению с батареями, изготовленными методом литья.
• Меньший объем секций, благодаря чему им требуется меньшее количество теплоносителя.
• Меньший вес радиатора из-за небольшой толщины ребер.
• Невысокая стоимость.

Недостатки:

• Невозможность ремонта и разборки радиатора.
• Вероятность возникновения течи в районе соединения коллектора с секцией. Это может быть связано с недостаточным качеством клеевого состава или износом уплотнительных колец из резины или тефлона.
• Присутствие потрескивающих звуков, возникающих из-за разницы температур при эксплуатации приборов.

Полезный совет — выбирая радиаторы из алюминия, лучше остановить свой выбор на вариантах, изготовленных методом литья. Они имеют более толстые стенки и лучше выдерживают высокое рабочее давление в системе. Если же при покупке решающее значение имеет небольшой вес и стоимость данных изделий, то имеет смысл выбрать экструзионные алюминиевые радиаторы отопления, цена за секцию которых значительно ниже батарей литьевого типа.

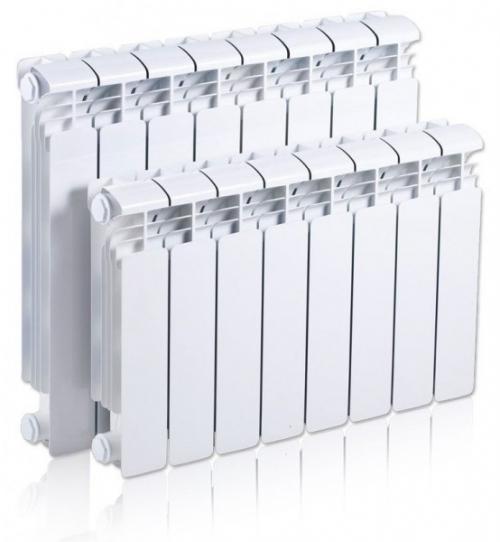

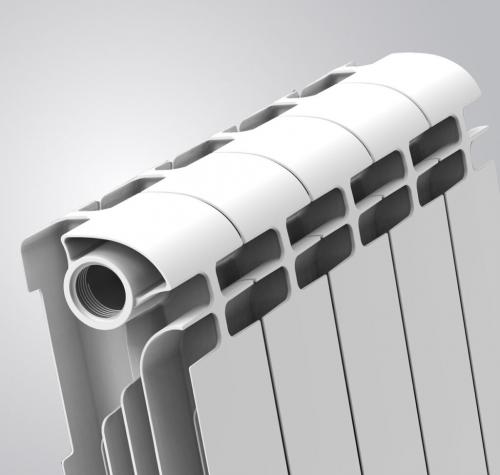

Секция алюминиевого радиатора. Мощность одной секции алюминиевого радиатора

Производители выпускают широкий ассортимент алюминиевых радиаторов с разной мощностью секций. Рассмотрим два самых распространенных типа с межосевым интервалом 350 и 500 мм (это расстояние между осями верхней и нижней трубы, проходящими поперек ребер устройства).

Радиаторы 500 мм – стандартные батареи

Стандартные алюминиевые и биметаллические модели с межосевым расстоянием 500 мм подходят для большинства помещений. Могут иметь от 1 до 14 секционных элементов. Чем их больше, тем мощнее тепловое устройство.



Мощность также зависит от бренда, причем разница существенна. Сравним параметры одной 500–мм секции разных марок.

Марка	Страна происхождения	Мощность, Вт
ТЕПЛОПРИБОР	Россия	191
Faral	Италия	212
Mirado	Испания	196
Global	Италия	187
Nova Florida	Италия	178,5–182
Fondital	Италия	178–182
Alltermo	Китай	177
Tenrad	Германия	161
Solar	Хорватия	114

Радиаторы 350 мм – компактные, но мощные



Небольшие батареи с межосевым расстоянием в 350 мм устанавливаются в узких стеновых карманах и под большими оконными проемами. Из-за меньшей высоты они не столь мощны, как 500-миллиметровые. 350-мм модели тоже могут иметь от 1 до 14 секций.

Мощностные характеристики секций 350–мм радиаторов разных марок

Марка	Страна происхождения	Мощность, Вт
Mirado	Испания	154
Faral	Италия	151
Nova Florida	Италия	147,2
Global	Италия	145
Alltermo	Китай	140
Solar	Хорватия	114
Tenrad	Германия	82



Как рассчитать при покупке, сколько секций понадобится

Выбрать устройство нужного размера поможет формула расчета:

Кол–во секций = площадь помещения х 100 / мощность.

Например, для полноценного отопления в помещении площадью 25 кв. м при мощности 180 Вт = 0,18 кВт понадобится:

25х100/180 = 13,8, т.е. 14-секционная модель.

Полученный расчет надо подкорректировать:

• При установке в нишу к результату прибавляют 7%, под подоконником или полкой – 4%.
• При монтаже за экраном из–за низкой теплоотдачи добавляют 20%.
• Для квартир с тройным стеклопакетом показатель понижают на 15%, а при большом числе окон – повышают на 20%.

Увеличивают количество секций для угловых помещений, особенно с высокими потолками. Если есть сомнения, лучше взять агрегат чуть большей мощности и регулировать поступление теплоносителя. В холодную или ветреную зиму лишние киловатты будут кстати.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Сколько воды в 1 секции чугунной батареи советского образца. Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Выдерживаемое давление, атм.

Тепловая мощность, кВт

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.
Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

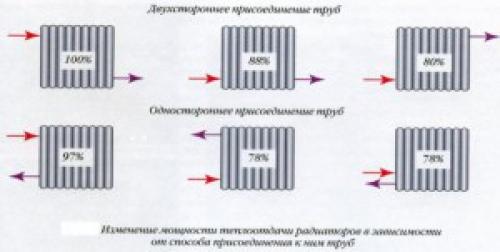

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

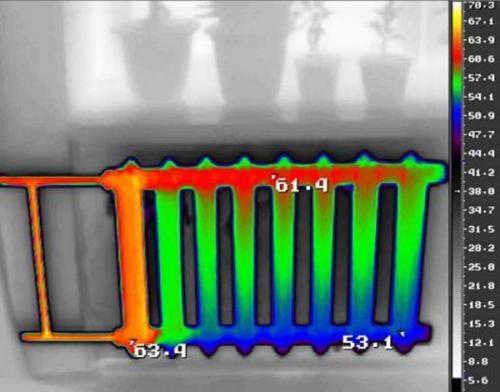

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Объем одной секции чугунного радиатора, л

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Источник: https://alyuminievye-batarei.aystroika.info/stati/alyuminievye-radiatory-otopleniya-skolko-litrov-v-sekcii-teplootdacha-batarei-i-cena-zavisit

Сколько литров воды в стальном радиаторе 22 типа. Преимущества и недостатки

Как и у всего вокруг, у стальных панельных радиаторов есть свои плюсы и минусы, и если их правильно учесть, то можно подобрать для дома или квартиры обогреватель, максимально подходивший по всем параметрам:

1. Хотя они рассчитаны на давление не выше 10 атмосфер, уже существуют модели, которые легко выдерживают от 30 до 40 Атм. Их недостатком является высокая цена.
2. Внешний вид стальных панелей так же играет роль, так как они вписываются в любой интерьер.
3. Для каждого отдельного помещения можно подобрать конструкцию необходимой мощности и размера.
4. Быстрый нагрев помещения осуществляется благодаря теплообменникам, установленным в некоторых моделях. Например, в стальном радиаторе 22 типа их два.

Выбирая панельный радиатор, нужно заранее рассчитать, сколько носителя в него помещается. Как правило, для моделей с конвекторами приходится 0.5 л на 10 см обогревателя. Достаточно умножить этот показатель на длину прибора, чтобы выяснить, сколько воды в стальном радиаторе тип 22.

Стальные отопительные конструкции, в основе которых 2 панели и два теплообменника – это лучший вариант обогревателей для автономных систем в частных домах и квартирах, в чем смогли убедиться уже многие потребители. Большое количество брендов на отечественном рынке позволяет подобрать стальные радиаторы по качеству, цене, техническим показателям и внешнему виду, оптимально подходящему к интерьеру помещения.

Теплоноситель в системе отопления – это не только водопроводная вода, которая закачивается внутрь за счет своего давления. К примеру, в загородных поселках нередко воду заливают в отопление ведрами, доставая ее из колодца или близлежащего водоема. Или вообще используют незамерзающие жидкости. Второй вариант используется нечасто только из-за дороговизны материала, но тот, кто планирует проживать на даче или загородном коттедже только по выходным и праздникам, пользуется именно незамерзающими жидкостями, чтобы каждый раз не сливать теплоноситель из отопительной системы. Поэтому расчет объема теплоносителя – важный показатель, в который входит объем радиатора отопления, объем труб и отопительного котла.
