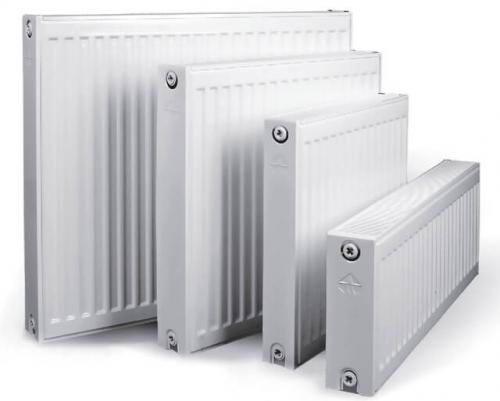

Расчет стальных радиаторов отопления. Расчет по площади

Расчет стальных радиаторов отопления. Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

• Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м².
• Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м²необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

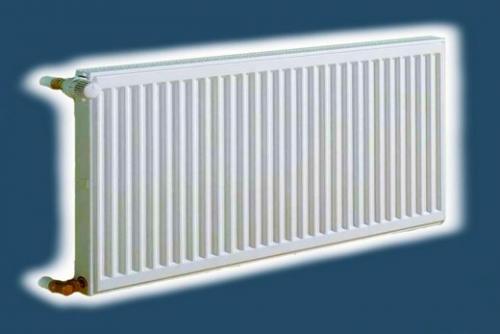

Мощность стального радиатора 22 типа. Радиатор – тип 22: достоинства и недостатки, виды и выбор

Если вы задались вопросом, какой тип радиаторов использовать для системы отопления, то выбирать придется из нескольких вариантов. В данном обзоре мы рассмотрим такое решение как радиатор стальной тип 22, так как он пользуется большой популярностью в силу целого ряда причин, о которых мы поговорим ниже. Эта модификация имеет ряд преимуществ, что делает ее одной из самых привлекательных из всей линейки стальных изделий.

Источник: https://alyuminievye-batarei.aystroika.info/stati/razmery-stalnyh-radiatorov-otopleniya-raschet-moshchnosti

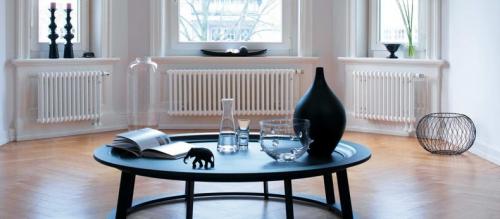

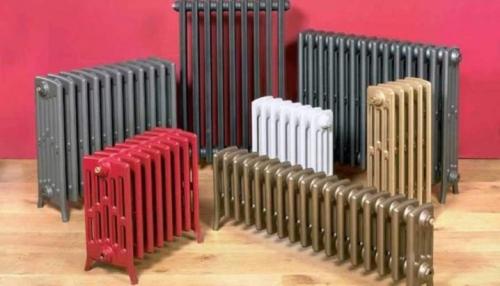

Стальной радиатор отопления. Стальные радиаторы отопления: ТОП-10 рейтинг лучших российских и зарубежных моделей радиаторов 2021 года для обогрева помещений

Стальные радиаторы отопления пользуются большим спросом благодаря своей низкой цене. Они используются при строительстве частных домов, так же подойдут и для обычных квартир.

Разновидности радиаторов отопления

На рынке строительных услуг продаются два вида: стальные панельные радиаторы отопления и стальные трубчатые.

Далее будут рассмотрены характеристики и особенности этих радиаторов подробнее.

Особенности панельных радиаторов

• Такие радиаторы обладают хорошими характеристиками и привлекательны по цене.
• Внутри этих радиаторов могут находиться от одной до трех панелей.
• У них красивый внешний вид.
• Показатель теплоотдачи у этих радиаторов высокий.
• Нагреваются достаточно быстро.
• Рассчитаны на рабочее давление в десять атмосфер. Это значит, что такие радиаторы можно ставить в многоквартирных домах не выше десятого этажа.
• При установке панельных радиаторов нужно поставить редукторы. Они спасут жизнь батареям, если возникнет перепад давления.

Типы панельных радиаторов

Панельные радиаторы отличаются друг от друга шириной, количеством панелей. Далее более детально будут рассмотрены типы стальных радиаторов отопления.

• 10 тип. Ширина где-то около 48 см. конвекционные ребра здесь отсутствуют. Всего одна стальная панель. По теплоотдаче они уступают 22 типу. Плюс их в том, что цена на них доступная. Размер очень удобный. Ухаживать за ними очень легко, так как нет поверхность простая. В основном такие радиаторы устанавливают в детских комнатах. Также их ставят в детских садах, школах, поликлиниках, больницах.
• 11 тип. Ширина таких радиаторов достигает 64 см. Здесь всего одна панель. На которой находится конвекционный лист. Цена на стальные радиаторы отопления приемлемая. Эти радиаторы требуют ухода за собой. Собирают больше пыли, чем 10 тип.
• 20 тип. Ширина у них достигает до 84 см. Эти радиаторы включают в себя панели в количестве двух штук. Между этими панелями циркулирует теплоноситель. Между собой эти панели соединяются стеной и решеткой. Пыль такой вид радиаторов не собирает. Теплоотдача у них ниже.
• 21 тип. У этих радиаторов уже две панели. А также есть один конвектор. В длину они могут быть от 76 до 102 см.
• 22 тип. В длину они бывают до 108 см. Состоят из двух панелей и конвекторов, которые находятся внутри.
• 30 тип. Ширина этих радиаторов около 153 см. включают в себя три панели с теплоносителем. Они просты в уходе. На них не садится пыль. По теплоотдаче наравне с 22 типом. Цена у них на дороже на треть, чем у 22 типа.
• 33 тип. Состоит из трех панелей. Также внутри находится три конвектора. Теплоотдача больше, чем у 22 типа на 50 процентов. Такие радиаторы в основном ставят в загородных домах с большой площадью.

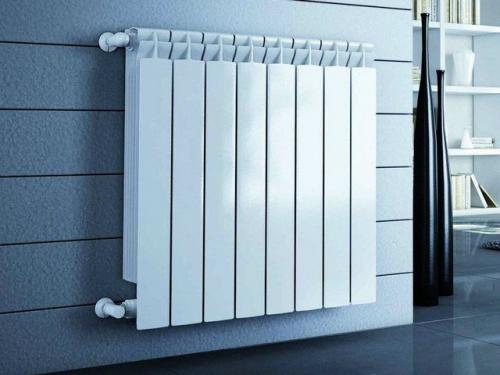

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Источник: https://alyuminievye-batarei.aystroika.info/stati/sovety-po-raschyotu-kolichestva-radiatorov-otopleniya-standartnyy-raschet-radiatorov

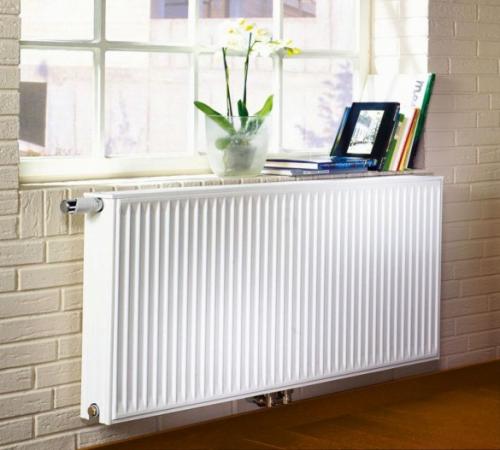

Как выбрать стальной радиатор. Стальные

Стальные радиаторы бывают

• Панельными
• Секционными
• Трубчатыми

Панельные

В ИЖС чаще всего используют именно панельные радиаторы, как самые недорогие и распространенные среди всех стальных. Они состоят из панелей (обычно двух), в которых циркулирует теплоноситель. Между панелями могут быть установлены конвекционные элементы, а могут не быть. Панельные радиаторы с конвекционными элементами работают, как конвекторы, точнее, у них есть функции и конвектора, и радиатора, 50/50. Разница в том, что радиатор передает тепло окружающим его предметам, а конвектор нагревает воздух. И такие универсальные устройства нагревают помещение равномерно, и сверху и снизу сразу, и делают это быстро.

Панельные радиаторы без конвекторов работают, как обычные чугунные радиаторы, но в отличие от чугунных, их очень легко мыть. Поэтому их устанавливают в поликлиниках, детских садах и т.п.

Качественные панельники работают на любом теплоносителе, и у них очень высокий КПД, они эффективно отдают тепло даже при температуре теплоносителя +40- +45 градусов (стальные радиаторы будут служить долго, если температура теплоносителя не будет превышать +70 градусов, а превышать показатели в +100 не рекомендуется).

Но – только качественные, когда речь идет о стальных панельных радиаторах, эксперты не советуют даже связываться с дешевыми вариантами.

vergun_lg Пользователь FORUMHOUSE

К вопросу о долговечности стальных радиаторов: мне приходилось срезать отопление довоенного монтажа в частном доме, трубы как вчера монтированные, корозии нет. При выборе стального панельника я бы посоветовал обратить внимание на толщину панели и на антикоррозийное покрытие – береженого бог бережет.

От толщины стенок зависит, выдержит ли прибор высокое давление в системе отопления. Дешевый прибор со стенкой 0,5 мм не выдержит, а радиатор со стенкой 1,25 выдержит только так.

Также стальной панельный обогреватель выбирают по габаритам: по ширине он должен быть равен минимум 50% оконного проема. И надо учитывать особенности разводки отопления: радиаторы с нижними выходами для подключения покупают, если разводка скрыта в полу, и с выходами по бокам, если в доме классическая разводка. В паспорте радиатора всегда указываются все требования к отопительной системе: давление, уровень рН теплоносителя и т.п.

Vseobin

Плюсы стальных панельников: они остывают дольше, чем алюминиевые и биметаллические радиаторы, , и у них широкий выбор размеров и модификаций. Минусы: если потек панельный радиатор, то менять его придется целиком.

Еще из минусов: высокие требования к качеству теплоносителя из-за склонности стали к коррозии, и неустойчивость к механическим повреждениям, погружать-разгружать и перевозить такие радиаторы надо с особой осторожностью.

Мощность стальных радиаторов отопления. Стальные радиаторы отопления. Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь.

Все про стальные радиаторы отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и вычисление по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

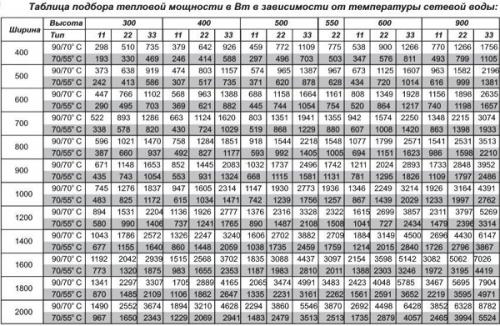

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

• при -10 ° C – 0.7;
• — 15 ° C – 0.9;
• при — 20 ° C – 1.1;
• — 25 ° C – 1.3;
• до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

• 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
1. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
2. Когда стены внутренние, но окно выходит на север, то на 10%.
3. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.
