Напольный кронштейн для радиатора отопления виды крепления. Разновидности кронштейнов для крепления радиаторов

13.09.2023 в 07:03

Содержание

Напольный кронштейн для радиатора отопления виды крепления. Разновидности кронштейнов для крепления радиаторов
Кронштейн для радиатора отопления размеры. Крепеж для стальных отопительных приборов

Напольный кронштейн для радиатора отопления виды крепления. Разновидности кронштейнов для крепления радиаторов

Кронштейны для чугунных радиаторов отопления

Кронштейн для чугунных радиаторов

В первую очередь рассмотрим крепёж для самых тяжёлых отопительных приборов, кронштейны для чугунных радиаторов отопления. Радиаторы для указанных изделий тоже весьма массивны. Как правило, они выполняются в виде отдельных изогнутых определённым образом штырей, либо из аналогичных штырей, но закреплённых на планке.

Выбирая опоры для чугунных отопительных приборов по прайс-листам, обращайте внимание на то, что рядом с описанием стояло слово «усиленный». Штыри окрашивают при выпуске в белый или любой иной (предварительно согласованный) цвет.

Для каждой из секций различной глубины элементы крепежа выбираются с учётом требуемого размера. При этом не следует забывать, что между задней стенкой отопительного прибора и стеной надо оставлять не меньше 3-5 см.

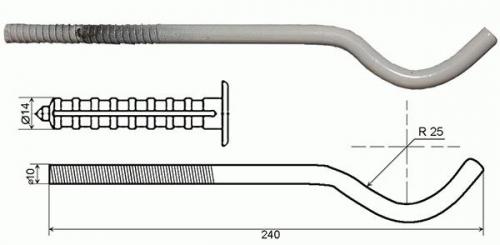

Кроме стандартного крепежа для установки радиаторов из чугуна выпускаются крюки. Торговые сети предлагают их вместе с дюбелем крепления. Монтаж – по стандартное схеме: засверливается отверстие в стене, в него забивается дюбель, в который вкручивается крюк.

Существует третья версия крепежа –монтажные планки, предназначенные специально для вывешивания радиаторов из чугуна (вертикальная пластина с двумя штырями для верхнего и нижнего крепления секции).

Четвёртым вариантом является комплектация чугунного отопительного прибора ножками для установки его на пол. Они могут быть двух типов: с регулировкой по высоте и без таковой. Верхние дуги, которыми радиаторы фиксируются на нижнем упоре, также имеют различную конструкцию. Они могут выполняться в виде цепи из нескольких звеньев, либо дуги, изготовленной из проволоки. Радиатор фиксируется на стойках болтовым соединением.

Кронштейны для биметаллических радиаторов отопления

Кронштейн для биметаллических радиаторов

Кронштейны для биметаллических радиаторов отопления (вариант, Al — радиаторов). Визуально весьма напоминают те, которые используются для чугунных отопительных приборов, но выполняются менее массивными.

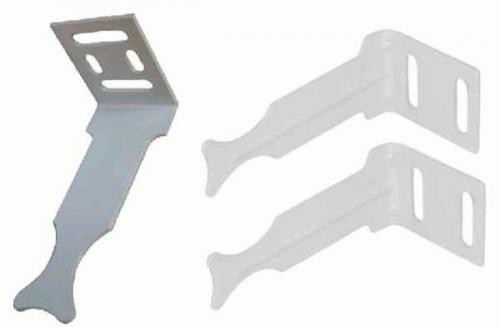

Кронштейны для алюминиевых радиаторов отопления чаще всего выполняются в виде угловых универсальных изделий. Выемка для прохода коллектора выполняется как снизу, так и сверху, что позволяет устанавливать его слева или справа.

Радиаторы из упомянутого выше материала в напольных версиях не выпускаются. Но напольный кронштейн для радиатора отопления, позволяющий сделать из них отопитель напольный, торговля предлагает.

Стойка фиксируется на полу, затем на неё крепится радиатор. В первую очередь к напольному размещению Al радиаторов прибегают в тех случаях, когда межкомнатные перегородки в помещении выполнены из слабых материалов (газобетон, гипсокартон и т.п.), которые плохо держат любые типы крепежа.

Модные в последнее время стеклянные стены также плохо подходят для навешивания любых отопительных приборов. В подобных вариантах от радиаторов отказываются полностью, заменяя их тёплыми полами, или напольными версиями радиаторов трубчатой формы, либо чугунными «ретро».

Кронштейны для стальных радиаторов отопления

Кронштейн для стальных радиаторов

Крепёж, используемый для установки стальных радиаторов. Говоря о них, следует помнить, что группа делится на две больших подгруппы. Первую составляют отопительные приборы панельные, а во вторую входят радиаторы трубчатые. Они требуют различных типов креплений.

Радиаторы первой подгруппы имеют приваренные скобы (на стенке, обращённой к стене здания), которые позволяют навешивать их на установленные крюки. Кронштейны для панельных радиаторов отопления имеют специальную форму, рассчитанную именно под скобы, упомянутые выше.

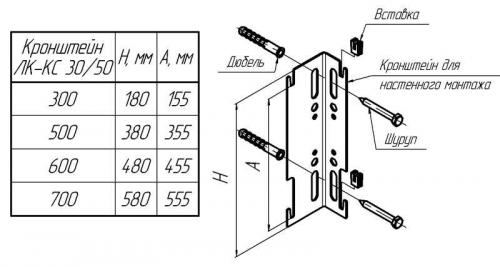

Установка таких радиаторов требует жёсткого контроля вертикали размещения, т.к. одновременно минимум 4 скобы нужно единовременно насадить на крюки. Именно поэтому, решая вопрос с вывешиванием радиаторов панельного типа, применяют не только и не столько упомянутую выше схему, а стандартные кронштейны для панельных радиаторов, типичным представителем которых можно назвать ЛК-КС 30/50.

Кронштейн для радиатора отопления размеры. Крепеж для стальных отопительных приборов

В этой группе есть два разных вида: трубчатые и панельные радиаторы. Они имеют разную конструкцию, соответственно, разное крепление.

В панельных радиаторах на задней стенке привариваются скобы, при помощи которых они навешиваются на кронштейны. Форма этого типа крепежа отличается: она разрабатывается специально для скоб.

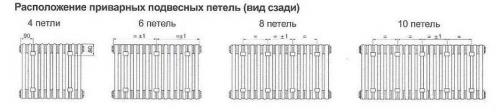

В панельных радиаторах на задней стенке приваривают скобы

При установке панельных радиаторов необходимо строго следить за вертикальностью расположения кронштейнов. Требуется высокая точность: четыре или шесть скоб должны точно попасть на крючки. Тут важно также чтобы стена была идеально ровной и гладкой. Вообще используя обычные кронштейны панельные радиаторы достаточно сложно навесить. Проще работать с другими типами держателей.

Стандартный кронштейн для панельного радиатора

Так как масса отопительного прибора небольшая, вполне достаточно закрепить его на верхних скобах, в внизу установить упоры, которые будут придавать ему направление в горизонтальной плоскости. Они не крепятся к стене, а крючками цепляются за скобу и просто упираются в стену. Для надежности часть, которая обращена к стене, расширена.

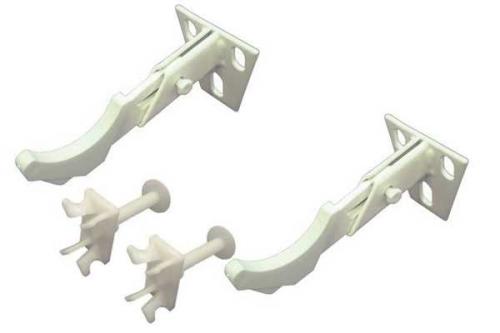

Так выглядит комплект кронштейнов для трубчатых стальных батарей: на крючки навешивается верхний коллектор, а снизу ставятся пластиковые упоры

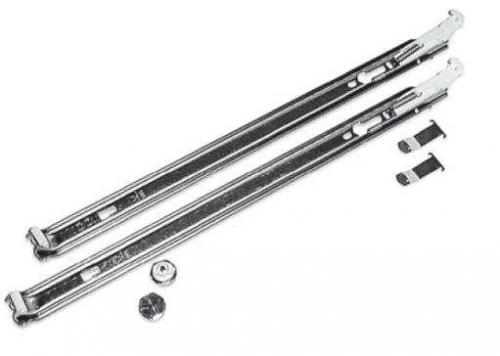

Есть еще специальные монтажные планки для легкого монтажа. Они представляют собой полосу металла с пластиковыми фиксаторами вверху и внизу. При использовании этого крепежа скобы на задней панели не нужны. Планки закрепляют на стене, в них вставляют радиатор, который удерживается пластиковыми крючками.

Планка для быстрого монтажа панельных батарей

Крепеж для трубчатых радиаторов похож на секционные: те же крючки, только другого размера, часто снабженные пластиковыми накладками.

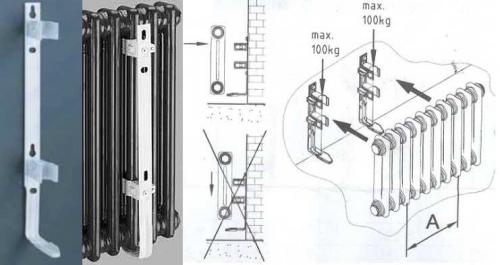

Есть и специальный крепеж с захватами трубок SMB. Это полоса стали с пластиковыми фиксаторами и полочкой снизу, которая служит опорой для радиатора. Эту монтажную планку можно использовать, если масса заполненного водой устройства не превышает 100 кг. Установка простая: ставите батарею на полочку, приближаете верхний край к фиксаторам. Они обхватывают ближайшую трубку, слышится щелчок. Радиатор установлен, можно подключать подающие трубы.

Планка для быстрого монтажа трубчатого радиатора с полочкой и фиксаторами

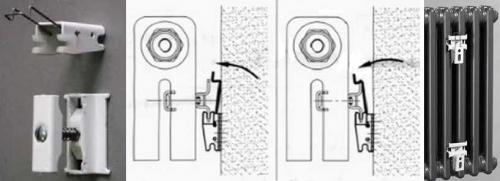

Есть второй вариант для быстрого монтажа: крепеж SVD. Он состоит из двух частей. Одна крепится к радиатору, вторая, к стене. Потом они соединяются друг с другом и фиксируются стальной петлей.

Еще один тип держателей для трубчатых моделей: две части, одна крепится на стену, вторая — закрепляется на трубе. Между собой они стягиваются проволочным фиксатором

Напольное крепление для трубчатых радиаторов может быть нескольких видов: трубчатые упоры, которые приваривают на заводе, или стойки с крючками. На такие стойки радиаторы навешиваются, а крепятся сами стойки к полу.
