Пример расчета объема воды в системе отопления. Какие факторы влияют на расчеты

Пример расчета объема воды в системе отопления. Какие факторы влияют на расчеты

Когда выбираешь котел, также неизбежно занимаешься определением объема теплоносителя, которому предстоит заполнить отопительную систему. Без этого никак не обойтись. Ведь есть необходимость понять, какого объема хватит для того, чтобы оптимальным образом прогреть котел.

Отметим, что и характеристики труб очень важны. Они сказываются на общем показателе. Если есть помпа, то без всяких сомнений можно подобрать трубу, у которой маленький диаметр, и произвести установку секций отопления. Желательно, чтобы их было, как можно больше.

ВАЖНО ! Тот, кто выбирает трубы повышенного диаметра, должен учитывать, что при даже максимальной работе котла в этом случае теплоноситель может быть нагрет недостаточно. Значительный объем воды просто остывает перед тем, как добраться до отдаленных точек системы. Понятно, что в данной ситуации понадобятся дополнительные денежные затраты.

Суммарный объем определяется так, чтобы для удовлетворительного нагрева имеющихся комнат было достаточно выбранной мощности котла. Когда показатели допустимой мощности котла превышены, то прибор сильно изнашивается. Ко всему увеличивается потребление электричества.

Если нужен приблизительный расчет объема теплоносителя в системе, то можно учесть такое соотношение: на каждый 1 кВт мощности котла — 15 литров воды. В виде учебного примера давайте определим, сколько носителя необходимо системы, если мощность котла составляет 4 кВт. Ответ: 60 литров! Однако при этом необходимо учитывать следующее: каково количество секций радиаторов, каковы их размеры и использованные материалы.

Представим, что в доме четыре комнаты. Сколько секций нужно поставить? Больше 10-ти секций для каждой комнаты? Это слишком много! В комнате будет жарко, а котел заработает неэффективно. Исходите из того, что одна секция современного радиатора способна эффективно передавать тепло для площади в 2-2,5 кв. метра.

ВАЖНО! Характеристики для теплоснабжения всегда вычисляют перед тем, как приступают к монтажным операциям. Они важны, когда подбираешь комплектующие.

Итак, объем теплоносителя в отопительной системе в целом определяют в качестве суммирования некоторых составляющих:
V = V (радиаторов) + V (труб) + V (котла), где V – это объем .

Иными словами, общий объем определяется с учетом объема носителя в котле, трубах и радиаторах. В расчет не включают параметры расширительного бака. Его необходимо учитывать, только когда рассчитываешь потенциальные критические состояния работы системы.

Есть отдельная формула, по которой рассчитывают объем носителя непосредственно в трубе:
V (объем) = S (площадь сечения трубы) х L (длина трубы)

ВАЖНО! Обращаем внимание, что характеристики у различных производителей отличаются. Это зависит от таких факторов, как тип трубы, технология ее выполнения и материал, из которого она изготовлена. Вот почему специалисты рекомендуют выполнять расчеты по реальному внутреннему диаметру трубы.

В большинстве случаев расчеты ведут специалисты. Тому есть простое объяснение. Обычно протяженность отопительной системы слишком велика. Она также сильно разветвленная.

Как увеличить объем воды в системе отопления. Объем воды в системе отопления. Зависимость от мощности котла

Как подобрать мощность котла под количество воды (объем) в системе отопления, или наоборот? Существует ли зависимость мощности от литров?
Такие вопросы часто волнуют владельцев отопительных систем…
Действительно, какая должна быть мощность котла, для системы с внутренним объемом 100 литров, например?

Нет ли в этом вопросе какого либо подвоха, направленного лишь на то, что бы мы приобретали лишнее оборудование, которое нам ни к чему?

Рассмотрим, как связаны мощность котла и емкость системы отопления, а также более важный вопрос о подборе насоса для определенной мощности котла…

Откуда берется вопрос о зависимости мощности от объема

Как продать лишний радиатор? Установив его в систему, потребитель ничего особого не приобретет и ничего не потеряет, кроме денег. Но дополнительная ощутимая прибыль продавцу будет.

Возникает удобный для наращивания продаж, но не имеющий технического смысла, вопрос о подгонке объема системы отопления под мощность котла. Например, если имеется 20 кВт-ный котел, то нужно докупить еще парочку радиаторов, чтобы объем системы достиг 100 (200, 300) литров, иначе котел не сможет работать на полную мощность… Клиенту ничего не остается, как достать кошелек и начинать отсчитывать дополнительно зеленые (желтые, синие…).

Сколько воды нужно под мощность котла

Вопрос об объеме воды внутри системы отопления имеет большую популярность, так как подогревается строй-бригадами и продавцами. Увеличивать количество оборудования по любой причине – любимое занятие монтажников.

Котел отдаст всю свою мощность и на 100 литров воды и на 1000 литров. Разница будет лишь во времени нагревания и остывания. Маленькая система нагреется за 10 минут и будет остывать 10 минут, затем снова автоматика включит котел… Большая же будет греться 100 минут и затем остывать долго….

Системы класса low water – в чем преимущества

В последнее время существует тенденция по уменьшению внутреннего объема систем отопления, чтобы уменьшить их тепловую инерционность, для более быстрого нагрева и остывания.

Меньшее количеством воды более гибко и быстро реагируют на изменения температуры внутри здания. Малоемкостную систему котел быстрее разогреет, и она начнет быстрее отдавать тепло, когда это потребуется. После нагрева помещения, лишнего тепла в радиаторах окажется меньше, система быстрее остынет. В этом кроется небольшая экономия.

Какие радиаторы подобрать

Современные радиаторы и конвекторы имеют в разы меньший внутренний объем и теплоемкость, по сравнению со старыми чугунными. Уменьшение теплоемкости дает возможность немного экономить энергии, и делать отопление более гибким и комфортным. Оно оперативней реагирует на изменения температуры, и не накапливает лишней энергии.

Но это больше теоретические выкладки. На практике же ощутимой разницы пользователи не замечают, они могут приобретать любые радиаторы, какие понравятся, какие имеются в магазинах, с полной уверенностью, что система будет работать нормально.

Что важно для мощности котла

Через котел должен проходить определенный объем теплоносителя.
Именно количество воды в единицу времени, т.е. ее расход, важно подобрать под определенную мощность котла.

• Не вдаваясь в расчеты, можно сказать, что через теплообменник 20 кВт должно проходить не менее 1000 литров воды в час. Насос должен это обеспечить.
• Мощность радиаторов в доме должна быть чуть больше мощности котла, чтобы ее рассеивать, в противном случае система перегреется, закипит.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/skolko-litrov-vody-v-stalnom-radiatore-22-tipa-radiator-stalnoy-panelnyy-tip-22-tehnicheskie

Сколько воды в системе отопления. Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Калькулятор расчета общего объёма системы отопления

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

Цены на расширительные баки

расширительный бак

В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.

Калькулятор расчета общего объёма системы отопления

Пояснения по проведению расчетов

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

• Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
• Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

Как проводится расчет расширительного бака?

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .

• Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

• Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

• В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.

Расчет объема теплоносителя в системе отопления онлайн. Объем системы отопления

Расчет объема воды в системе отопления нужно для того, чтобы знать какой максимальный объем может быть у системы отопления при выбранной мощности котла. В противном случае это может привести к плохому прогреву помещения, неэффективной, неэкономичной работе. Что в свою очередь приведет к дополнительным финансовым расходам.

Калькулятор расчета объема системы отопления

Cуммарная мощность радиаторов

кВт

Объем воды в котельной, коллекторах и арматуре

л.

Объем системы отопления

л.

Формулы:

Формула для расчета объема жидкости в трубе:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.

Например , мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Объем системы отопления по нагрузке. Ответ

Расчет литража в системе отопления очень важное мероприятие от которого зависит дальнейшие расчеты по отоплению

Приведем некоторые данные:

Литраж теплоносителя в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра

ø15 (G ½») — 0,177 литра

ø20 (G ¾») — 0,310 литра

ø25 (G 1,0″) — 0,490 литра

ø32 (G 1¼») — 0,800 литра

ø40 (G 1½») — 1,250 литра

ø50 (G 2,0″) — 1,960 литра

Расчитывается объема теплоносителя в системе по формуле :

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Примерный расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла хватило для прогрева теплоносителя. В случае превышения объема теплоносителя, также как и превышения максимального объема отапливаемого помещения (условно норму возьмем 100 Вт на квадратный метр отапливаемой мощности), отопительный котел может не достичь граничной температуры носителя, что приведет к его непрерывной работе и повышенного износа и к значительному перерасходу топлива.

Оценить максимальный объем теплоносителя в системе для отопительных котлов системы АОГВ можно умножив его тепловую мощность (кВт) на коэфициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Итак, для стандартных котлов типа АОГВ предельный объем теплоносителя в системе:

АОГВ 7 — 7*13,5=до 100 л

АОГВ 10 -10*13,5 =до 140 л

АОГВ 12 — 12*13,2=до160 л итд.

Пример перевода тепловой мощности

1 Кал/Час = 0,864 * 1 Вт/Час

Наибольшее распространение получили системы отопления с применением жидкостного теплоносителя. Эти комплексные системы включают в себя целый ряд оборудования: насосные станции, котельные, теплообменники и т.д. Стабильная работа оборудования зависит не только от его технического состояния, но и от типа и качества самого теплоносителя.

В большинстве случаев для обогрева загородных домов, дач, гаражей и других объектов заполнение системы отопления производили водой. Помимо неоспоримой пользы это приносило ряд неудобств, к тому же со временем выявлялись существенные недостатки. Небольшой объем теплоносителя в системе отопления котельных позволил найти ей достойную альтернативу.

Как вычислить объем системы отопления. Как рассчитывать объем теплоносителя в системе отопления

Сталкиваясь с необходимостью монтажа или реконструкции отопления, многие из нас задаются вопросом, как рассчитать достаточное количество рабочей жидкости для эффективной работы отопления. В первую очередь нужно понимать, что общий показатель будет зависеть от суммарного значения объема всех элементов отопительной системы.

Выбор теплоносителя

Чаще всего в качестве рабочей жидкости для систем отопления применяется вода. Впрочем, эффективным альтернативным решением может стать антифриз. Такая жидкость не замерзает при понижении температуры окружающей среды до критической для воды отметки. Несмотря на очевидные преимущества, цена антифриза достаточно высока. Поэтому используют его преимущественно для обогрева незначительных по площади строений.

Заполнение отопительных систем водой нуждается в предварительной подготовке такого теплоносителя. Жидкость должна быть отфильтрована от растворенных минеральных солей. Для этого могут быть использованы специализированные химические реагенты, которые присутствуют в продаже. Более того, из воды в системе отопления должен быть удален весь воздух. В противном случае возможно снижение эффективности обогрева помещений.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле:
Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

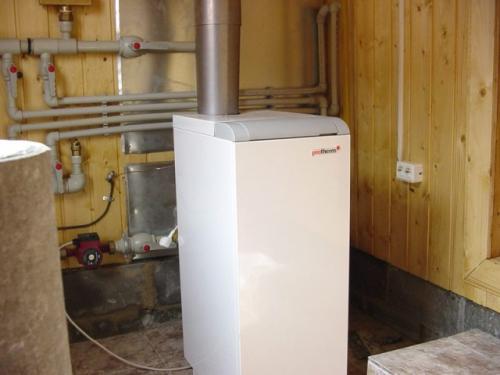

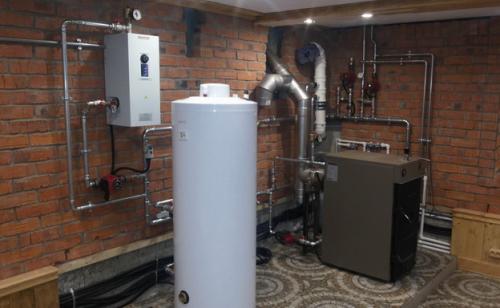

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Трубы

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

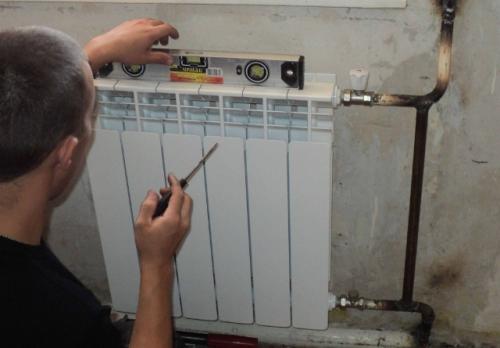

Радиаторы

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.
