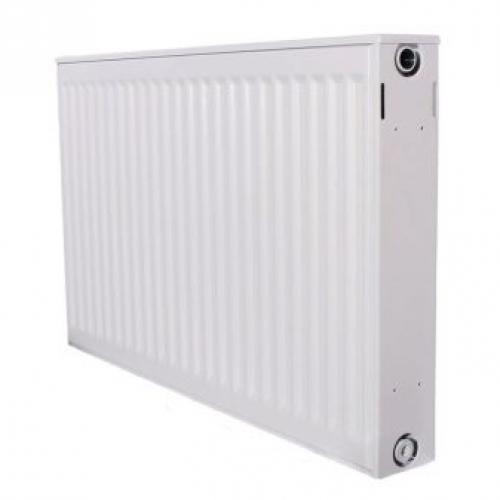

Сколько воды в стальном радиаторе 22 типа. Работаем с документацией

Сколько воды в стальном радиаторе 22 типа. Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание!
В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее.
В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант.

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

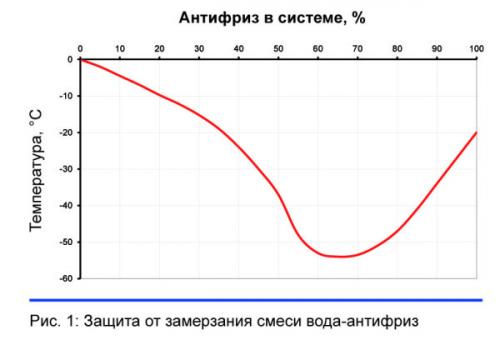

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание!
Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб.

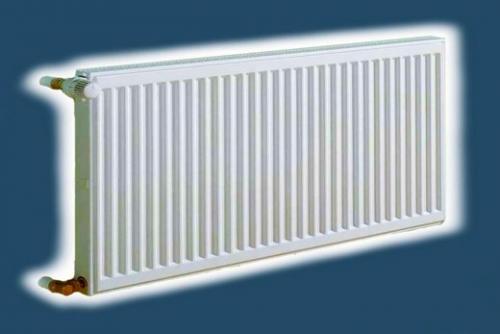

Радиатор стальной тип 22 характеристики. Радиатор – тип 22: достоинства и недостатки, виды и выбор

Если вы задались вопросом, какой тип радиаторов использовать для системы отопления, то выбирать придется из нескольких вариантов. В данном обзоре мы рассмотрим такое решение как радиатор стальной тип 22, так как он пользуется большой популярностью в силу целого ряда причин, о которых мы поговорим ниже. Эта модификация имеет ряд преимуществ, что делает ее одной из самых привлекательных из всей линейки стальных изделий.

Сколько воды в радиаторе. Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов отопительной системы. От правильного расчета объема воды или антифриза также зависит наиболее рациональный подбор остального оборудования, которое входит в систему отопления.

Объём теплоносителя в системе также нужно знать еще и для того, чтобы правильно подобрать расширительный бачок . Для домов с центральной системой отопления объём радиаторов не так уж и важен, но для автономных отопительных систем объём воды радиаторных секций нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, дабы отопительный котёл работал в правильном режиме. Для расчёта внутреннего объёма трубопроводов отопительной системы существуют специальные таблицы. Нужно лишь правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объём 0,3 л/м, а секция с высотой 500 миллиметров имеет объём 0,39 л/м. Такие же показатели и у радиаторной секции из алюминиевого сплава.

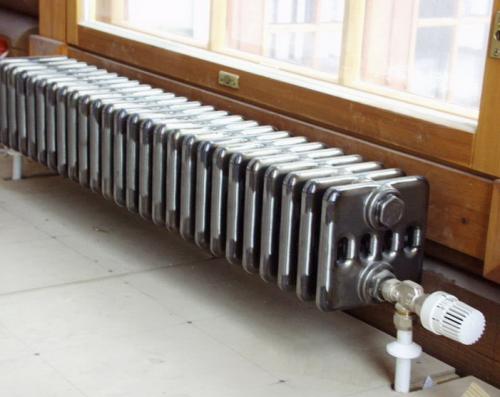

Также еще в ходу радиаторы из чугуна. Чугунная секция импортного производства, высотой в 300 миллиметров имеет внутренний объём 0,5 л/м, а такая же секция высотой 500 мм уже имеет внутренний объём 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объём 3 л/м, а секция с высотой 500 мм обладает объёмом 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются – антифриз и дистиллят. Антифриз используется только в том случае, если проживание в доме не носит постоянный характер. Антифриз нужен тогда, когда система отопления не работает в зимний период. Использование антифриза в качестве теплоносителя гораздо накладней, нежели использование обычной воды. Чтобы не тратить лишних средств при использовании антифриза в качестве теплоносителя, нужно точно знать объём отопительной системы. Следует посчитать количество радиаторных секций, и вычислить объём батарей отопления – при помощи вышеперечисленных параметров. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сперва обычной рулеткой нужно замерить длину труб.

По окончании расчётов объём трубопроводов и объём радиаторов отопления складываются вместе, и уже на основании этих данных приобретается необходимое количество антифриза. Также эти данные будут полезны для определения количества воды, которая будет использоваться в системе отопления. Эта информация позволит наиболее гибко настроить отопительный котёл, а также другие элементы контура отопления.

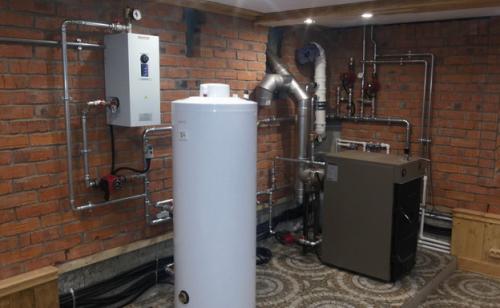

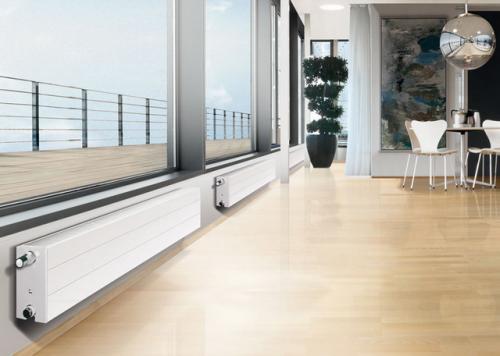

Как увеличить объем воды в системе отопления. Объем воды в системе отопления. Зависимость от мощности котла

Как подобрать мощность котла под количество воды (объем) в системе отопления, или наоборот? Существует ли зависимость мощности от литров?
Такие вопросы часто волнуют владельцев отопительных систем…
Действительно, какая должна быть мощность котла, для системы с внутренним объемом 100 литров, например?

Нет ли в этом вопросе какого либо подвоха, направленного лишь на то, что бы мы приобретали лишнее оборудование, которое нам ни к чему?

Рассмотрим, как связаны мощность котла и емкость системы отопления, а также более важный вопрос о подборе насоса для определенной мощности котла…

Откуда берется вопрос о зависимости мощности от объема

Как продать лишний радиатор? Установив его в систему, потребитель ничего особого не приобретет и ничего не потеряет, кроме денег. Но дополнительная ощутимая прибыль продавцу будет.

Возникает удобный для наращивания продаж, но не имеющий технического смысла, вопрос о подгонке объема системы отопления под мощность котла. Например, если имеется 20 кВт-ный котел, то нужно докупить еще парочку радиаторов, чтобы объем системы достиг 100 (200, 300) литров, иначе котел не сможет работать на полную мощность… Клиенту ничего не остается, как достать кошелек и начинать отсчитывать дополнительно зеленые (желтые, синие…).

Сколько воды нужно под мощность котла

Вопрос об объеме воды внутри системы отопления имеет большую популярность, так как подогревается строй-бригадами и продавцами. Увеличивать количество оборудования по любой причине – любимое занятие монтажников.

Котел отдаст всю свою мощность и на 100 литров воды и на 1000 литров. Разница будет лишь во времени нагревания и остывания. Маленькая система нагреется за 10 минут и будет остывать 10 минут, затем снова автоматика включит котел… Большая же будет греться 100 минут и затем остывать долго….

Системы класса low water – в чем преимущества

В последнее время существует тенденция по уменьшению внутреннего объема систем отопления, чтобы уменьшить их тепловую инерционность, для более быстрого нагрева и остывания.

Меньшее количеством воды более гибко и быстро реагируют на изменения температуры внутри здания. Малоемкостную систему котел быстрее разогреет, и она начнет быстрее отдавать тепло, когда это потребуется. После нагрева помещения, лишнего тепла в радиаторах окажется меньше, система быстрее остынет. В этом кроется небольшая экономия.

Какие радиаторы подобрать

Современные радиаторы и конвекторы имеют в разы меньший внутренний объем и теплоемкость, по сравнению со старыми чугунными. Уменьшение теплоемкости дает возможность немного экономить энергии, и делать отопление более гибким и комфортным. Оно оперативней реагирует на изменения температуры, и не накапливает лишней энергии.

Но это больше теоретические выкладки. На практике же ощутимой разницы пользователи не замечают, они могут приобретать любые радиаторы, какие понравятся, какие имеются в магазинах, с полной уверенностью, что система будет работать нормально.

Что важно для мощности котла

Через котел должен проходить определенный объем теплоносителя.
Именно количество воды в единицу времени, т.е. ее расход, важно подобрать под определенную мощность котла.

• Не вдаваясь в расчеты, можно сказать, что через теплообменник 20 кВт должно проходить не менее 1000 литров воды в час. Насос должен это обеспечить.
• Мощность радиаторов в доме должна быть чуть больше мощности котла, чтобы ее рассеивать, в противном случае система перегреется, закипит.

Объем воды в радиаторах будерус. Конструктивные особенности

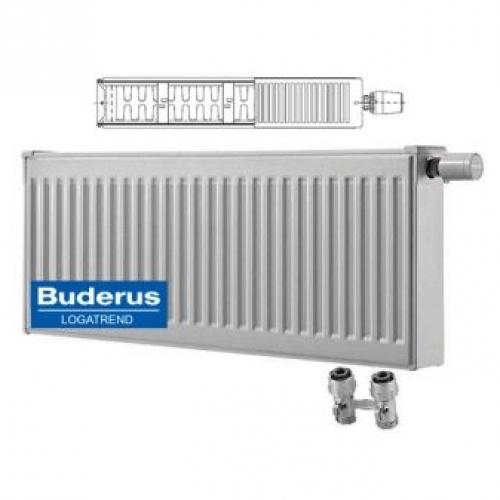

Радиаторы Buderus используются в одно- и двухтрубных отопительных системах с принудительной циркуляцией. В зависимости от типа подключения они бывают боковые и нижние со встроенным термоклапаном.

Рассмотрим каждую модель более подробно.

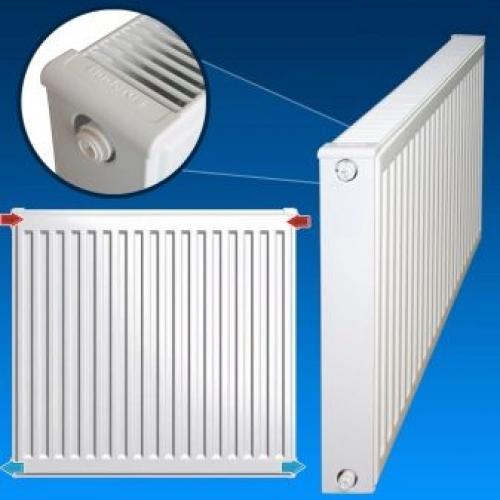

• Боковые (К-профиль). Конструкция радиатора данного типа подразумевает наличие по бокам 4 отверстий с внутренней резьбой 1/2. При этом расстояние между осями составляет высоту радиатора без 50 мм.

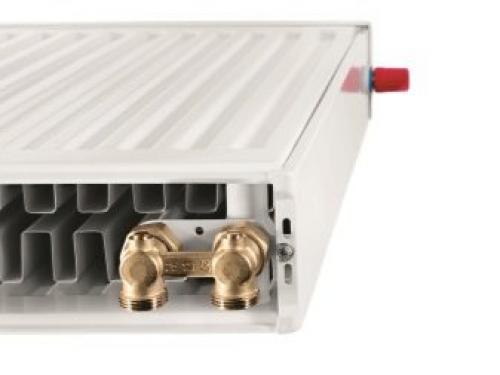

• Нижние (ВК-профиль). Здесь присутствуют 2 отверстия с наружной резьбой 3/4. Расстояние между осями составляет 50 мм.

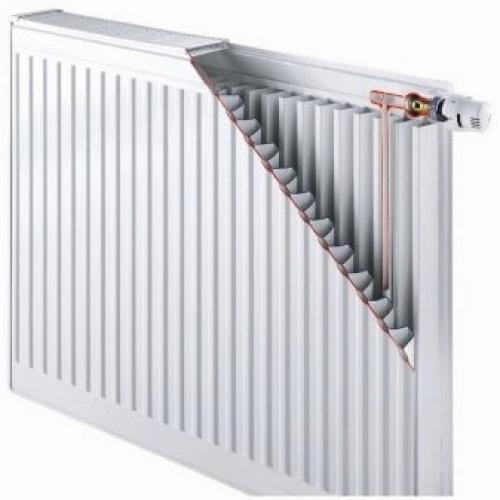

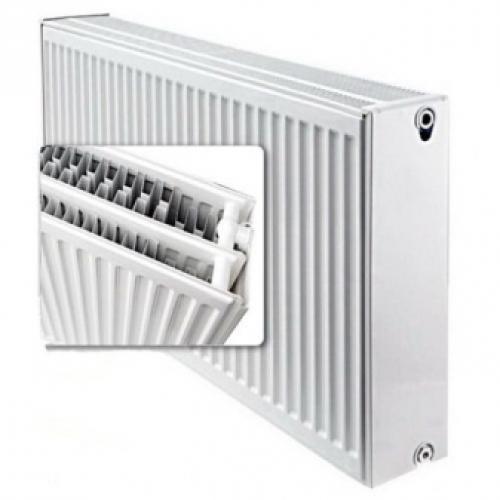

Конструкция радиаторов данной марки основана на стальных панелях , в которых предусмотрены специальные отверстия, образованные горизонтальными соединительными каналами и вертикальными коллекторами. При создании данного оборудования применяется роликовая сварка, в результате которой появляются панели, соединенные сплошными панелями. Это гарантирует высокую надежность радиатора (большинство других фирм используют точечную сварку). А для приумножения теплоотдачи между панелями монтируются конвекционные ряды.

Все заводские радиаторы окрашивают в белый цвет, но по заказу клиента можно изготовить оборудование любого оттенка, который представлен в каталоге компании.

Перед окрашиванием на поверхность наносят грунтовку, а затем – лакокрасочное покрытие, которые обрабатывают при помощи метода горячей сушки. В результате получается качественное покрытие, которые устойчиво к механическим повреждениям, появлению царапин и сколов. Оно также подходит для помещений с повышенной влажностью.

Каждая модель радиатора немецкой марки оснащена съемной декоративной перфорированной панелью. Благодаря этому внутреннюю панель удобно чистить. Также некоторые модели не имеют в своей конструкции конвекционные пластины, вместо этого они оборудованы съемными решетками. Такую конструкцию легко дезинфицировать, а значит, оборудование можно использовать в помещениях с повышенными требованиями к чистоте, например, в медицинских кабинетах.
