Расчет расхода теплоносителя по тепловой нагрузке. Как сделать расчёт

15.02.2022 в 11:44
Содержание
  1. Расчет расхода теплоносителя по тепловой нагрузке. Как сделать расчёт
  2. Расход теплоносителя по мощности онлайн. Расчет калорифера: онлайн-калькулятор расчета мощности и расхода теплоносителя
  3. Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления
  4. Формула расчета количества теплоносителя. Выбор циркуляционного насоса для системы отопления. Часть 2
  5. Расход сетевой воды формула. Расчет расхода воды на отопление – Система отопления
  6. Расход теплоносителя в системе отопления многоквартирного дома. Как рассчитывается самое низкое значение количества расхода воды

Расчет расхода теплоносителя по тепловой нагрузке. Как сделать расчёт

При выборе насоса нужно знать, какое количество тепла дом отдаёт в окружающую среду. Какая тут связь? Дело в том, что теплоноситель, нагретый до определённого температурного режима, циркулируя по системе, постоянно отдаёт часть тепла в наружные стены. Это и есть теплопотери домовладения.

Насос помогает в нужном режиме циркулировать жидкости по трубам и радиаторам. Следует выяснить тот минимум теплоносителя, который будет перекачивать насос. Всё взаимосвязано: количество теплоносителя — тепловая энергия — работа циркуляционного насоса. Если тепловой энергии не хватит для компенсации теплопотерь, то система будет не эффективной.

Получается, что для того, чтобы решить задачу, нужно выяснить пропускную способность, которую может «потянуть» насос. Другими словами, необходимо рассчитать расход теплоносителя.

Расчет расхода теплоносителя по тепловой нагрузке. Как сделать расчёт

Но у этого параметра другое название, так как он, кроме насоса, зависит ещё от двух факторов: степени нагрева теплоносителя и пропускной способности водяного контура.

Таким образом, чтобы рассчитать расход теплоносителя в системе отопления , выясняют тепловые потери домовладения.

Этапы расчёта:

  • находят тепловые потери дома;
  • выясняют среднюю температуру теплоносителя;
  • делают расчет расхода теплоносителя по тепловой нагрузке, где учитываются теплопотери.

На заметку. Электрической энергии циркуляционный насос потребляет немного. Излишних финансовых расходов бояться не надо. Даже не самый мощный ИБП поможет переждать несколько часов без электричества в экстренной ситуации. А если в паре с насосом стоит современный котёл с электроникой, то можно не волноваться за перебои с электричеством.

Расход теплоносителя по мощности онлайн. Расчет калорифера: онлайн-калькулятор расчета мощности и расхода теплоносителя

При конструировании системы воздушного отопления используются уже готовые калориферные установки.

Для правильного подбора необходимого оборудования достаточно знать: необходимую мощность калорифера, который впоследствии будет монтироваться в системе отопления приточной вентиляции, температуру воздуха на его выходе из калориферной установки и расход теплоносителя.

Для упрощения производимых расчетов вашему вниманию представлен онлайн-калькулятор расчета основных данных для правильного подбора калорифера.

С помощью него вы сможете рассчитать:

  1. Тепловую мощность калорифера кВт. В поля калькулятора следует ввести исходные данные об объеме проходящего через калорифер воздуха, данные о температуре поступаемого на вход воздуха, необходимую температуру воздушного потока на выходе из калорифера.
  2. Температуру воздуха на выходе . В соответствующие поля следует ввести исходные данные об объеме нагреваемого воздуха, температуре воздушного потока на входе в установку и полученную при первом расчете тепловую мощность калорифера.
  3. Расход теплоносителя . Для этого в поля онлайн-калькулятора следует ввести исходные данные: о тепловой мощности установки, полученные при первом подсчете, о температуре теплоносителя подаваемого на вход в калорифер, и значение температуры на выходе из устройства.

Расчета калориферов, в качестве теплоносителя которых используется вода или пар, происходит по определенной методике. Здесь важной составляющей являются не только точные расчеты, но и определенная последовательность действий.

Если вы не найдете ответ на свой вопрос в этой статье, то посмотрите вопросы наших читателей. Может быть кто-то уже задавал вопрос, похожий на ваш:

  • Как обосновать использование электрокалориферов для фотолаборатории
  • Как произвести расчет калорифера по площади помещения
  • Подбор мощности и количества калориферов для двух помещений 20*70 + 20*70 м

где:

L — объемное количество нагреваемого воздуха, м.куб/час p — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

Определяем расход теплоты для нагревания воздуха

где:

G — массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы) t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С

Вычисление фронтального сечения устройства, требующегося для прохода воздушного потока

Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха.

Фронтальное сечение — рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

f (м.кв) = G / v

где:

G — массовый расход воздуха, кг/час v — массовая скорость воздуха — для оребренных калориферов принимается в диапазоне 3 — 5 (кг/м.кв•с). Допустимые значения — до 7 — 8 кг/м.кв•с

Вычисление значений массовой скорости

Находим действительную массовую скорость для калориферной установки

  V (кг/м.кв•с) = G / f

где:

G — массовый расход воздуха, кг/час f — площадь действительного фронтального сечения, берущегося в расчет, м.кв

Мнение эксперта

Важно!

Задать вопрос эксперту

Не справляетесь самостоятельно с расчетами? Отправьте нам существующие параметры вашего помещения и требования к калориферу. Мы поможем вам с расчетом. Либо посмотрите существующие вопросы от пользователей по данной теме.

Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления

Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.

Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы «). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.
Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

  • Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
  • Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
  • Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
  • Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления

Расход теплоносителя в системе отопления можно примерно подсчитать и без суммирования. Можно просто исходить из мощности отопительной системы. Для расчёта используют соотношение, что отопительной системе для передачи одного килоВатта тепла понадобится 15 литров неплоносителя. Нетрудно подсчитать, что для отопительной системы мощностью 75 килоВатт понадобится 75х15=1125 литров теплоносителя. Ещё раз – этот метод приблизительный и не даёт точного объёма. Читайте также: «Как рассчитать систему отопления «.

Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима.
Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того, чтобы его скомпенсировать, применяют так называемые расширительные баки.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака
VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения)
V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления

Существуют два варианта заполнения системы, в зависимости от её конструкции:

  • Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
  • Принудительная закачка с помощью насоса . Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

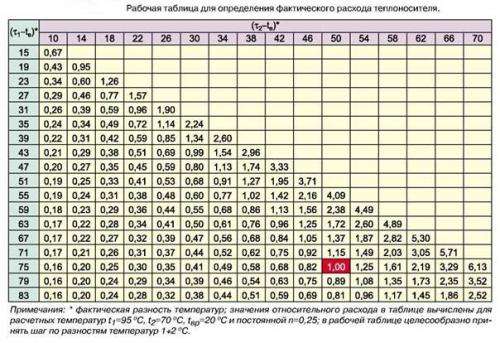

Формула расчета количества теплоносителя. Выбор циркуляционного насоса для системы отопления. Часть 2

Формула расчета количества теплоносителя. Выбор циркуляционного насоса для системы отопления. Часть 2

Циркуляционный насос выбирается по двум основным характеристикам:

    G* – расходу, выраженному в м3/час;

    H – напору, выраженному в м.

*Для записи расхода теплоносителя производители насосного оборудования пользуются буквой Q. Производители запорной арматуры, например, Данфосс для расчета расхода пользуется буквой G.

В отечественной практике также используется эта буква.

Поэтому в рамках объяснений этой статьи мы также будем пользоваться буквой G, Но в других статьях, подойдя непосредственно к разбору графика работы насоса, для расхода мы все же будем использовать букву Q.

Определение расхода (G, м3/час) теплоносителя при выборе насоса

Отправной точкой для подбора насоса служит количество тепла, которое теряет дом. Как это узнать? Для этого нужно сделать расчет теплопотерь.

Это сложный инженерный расчет, предполагающий знание многих составляющих. Поэтому в рамках этой статьи мы опустим это объяснение, а за основу количества теплопотерь возьмем одну из распространенных (но далеко не точных) методик, которой пользуются многие монтажные фирмы.

Ее суть заключается в некоем среднем показателе потерь на 1 м2.

Эта величина условна и составляет 100 Вт/м2 (если дом или комната имеют неутепленные кирпичные стены, да еще недостаточной толщины, количество тепла, теряемого помещением, будет значительно больше.

Обратите внимание

И наоборот, если ограждающие конструкции дома сделаны с применением современных материалов и имеют хорошую теплоизоляцию, потери тепла будут снижены и могут составлять 90 или 80 Вт/м2).

Итак, предположим, что вы имеете дом площадью 120 или 200 м2. Тогда условленное нами количество теплопотерь для всего дома будет составлять:

Какое это имеет отношение к насосу? Самое прямое.

Процесс теплопотерь в доме происходит постоянно, а значит и процесс нагревания помещений (компенсация теплопотерь) должен идти постоянно.

Представьте, что у вас нет насоса, нет трубопроводов. Как бы вы решили эту задачу?

Чтобы компенсировать теплопотери вам пришлось бы сжигать какой-то вид топлива в отапливаемом помещении, например, дрова, что в принципе тысячелетиями люди и делали.

Но вы решили отказаться от дров и использовать для обогревания дома воду. Что вам пришлось бы делать? Вам пришлось бы брать ведро( -а), наливать туда воду и греть ее на костре или газовой плите до температуры кипения.

После этого брать ведра и нести их в комнату, где вода отдавала бы свое тепло помещению. Затем брать другие ведра с водой и снова ставить их на костер или газовую плиту для нагревания воды, а затем нести их в комнату взамен первых.

И так до бесконечности.

Сегодня за вас эту работу выполняет насос. Он заставляет воду двигаться к устройству, где она нагревается (котел), а затем для передачи сохраненного в воде тепла по трубопроводам направляет ее к отопительным приборам для компенсации теплопотерь в помещении.

Возникает вопрос: сколько нужно воды в еденицу времени, нагретой до заданной температуры, чтобы компенсировать теплопотери дома?

Как это посчитать?

Для этого нужно знать несколько величин:

  • количество тепла, которое необходимо для компенсации тепловых потерь (в этой статье за основу мы взяли дом  площадью 120 м2 с теплопотерями 12000 Вт)
  • удельная теплоемкость воды равная 4200 Дж/кг * оС;
  • разница между начальной температурой t1 (температура обратки) и конечной температурой t2 (температурой подачи), до которой нагревается теплоноситель (эта разница обозначается как ΔT и в теплотехнике для расчета систем радиаторного отопления определяется в 15 – 20 оС).

Эти значения нужно подставить в формулу:

G = Q / (c * (t2 – t1)), где

G – требуемый расход воды в системе отопления, кг/сек. (Этот параметр должен обеспечивать насос. Если купить насос с меньшим расходом, то он не сможет дать количество воды необходимое для компенсации тепловых потерь; если взять насос с завышенным расходом, это приведет к снижению его КПД, перерасходу электроэнергии и большим начальным затратам);

Q – количество тепла Вт, необходимое для компенсации теплопотерь;

t2 – температура конечная, до которой нужно нагреть воду (обычно 75, 80 или 90 оС);

t1 – температура начальная (температура теплоносителя, остывшего на 15 – 20 оС);

c – удельная теплоемкость воды, равная 4200 Дж/кг * оС.

Подставляем известные значения в формулу и получаем:

G = 12000 / 4200 * (80 – 60) = 0,143 кг/с

Такой расход теплоносителя в течение секунды необходим для компенсации тепловых потерь вашего дома площадью 120 м2.

Важно

На практике пользуются расходом воды, перемещенным в течение 1 часа. В этом случае формула, пройдя некоторые преобразования принимает следующий вид:

G = 0,86 * Q / t2 – t1;

или

G = 0,86 * Q / ΔT, где

ΔT – разность температур между подачей и обраткой (как мы уже увидели выше, ΔT – величина известная, закладываемая изначально в расчет).

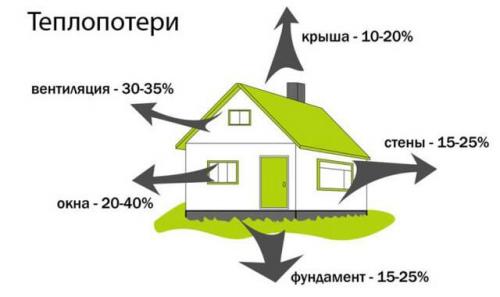

Расход сетевой воды формула. Расчет расхода воды на отопление – Система отопления

Расход сетевой воды формула. Расчет расхода воды на отопление – Система отопления» Расчеты отопления

Конструкция обогрева включает котел, систему соединения, развоздушки терморегуляторы, коллекторы, крепежи, бак для расширения, батареи, увеличивающие давление насосы, трубы.

Любой фактор определенно важен. Поэтому выбор частей монтажа нужно делать правильно. На открытой вкладке мы постараемся помочь подобрать для своей квартиры нужные части монтажа.

Монтаж обогрева особняка включает важные устройства.

Страница 1

Расчетный расход сетевой воды, кг/ч, для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:

на отопление

(40)

максимальный

(41)

в закрытых системах теплоснабжения

среднечасовой, при параллельной схеме присоединения водоподогревателей

(42)

максимальный, при параллельной схеме присоединения водоподогревателей

(43)

среднечасовой, при двухступенчатых схемах присоединения водоподогревателей

(44)

максимальный, при двухступенчатых схемах присоединения водоподогревателей

(45)

Важно

В формулах (38 – 45) расчетные тепловые потоки приводятся в Вт, теплоёмкость с принимается равной. Расчет по этим формулам производится поэтапно, для температур.

Суммарные расчетные расходы сетевой воды, кг/ч, в двухтрубных тепловых сетях в открытых и закрытых системах теплоснабжения при качественном регулировании отпуска теплоты следует определять по формуле:

(46)

Коэффициент k3, учитывающий долю среднечасового расхода воды на горячее водоснабжение при регулировании по нагрузке отопления, следует принимать по таблице №2.

Таблица №2. Значения коэффициента

r-Радиус окружности, равный половине диаметра, м

Q-расход воды м 3 /с

D-Внутренний диаметр трубы, м

V-скорость течения теплоносителя, м/с

Сопротивление движению теплоносителя.

Любой движущийся внутри трубы теплоноситель, стремиться к тому, чтобы прекратить свое движение. Та сила, которая приложена к тому, чтобы остановить движение теплоносителя – является силой сопротивления.

Это сопротивление, называют – потерей напора. То есть движущийся теплоноситель по трубе определенной длины теряет напор.

Напор измеряется в метрах или в давлениях (Па). Для удобства в расчетах необходимо использовать метры.

Извиняйте, но я привык указывать потерю напора в метрах. 10 метров водного столба создают 0,1 МПа.

Расход теплоносителя в системе отопления многоквартирного дома. Как рассчитывается самое низкое значение количества расхода воды

Вычисляется точно таким же способом, как потребление теплоносителя, израсходованные на отопление жилого дома за один час. Минимальный расход считают в промежутке между сезонами, когда была выключена отопительная система, поскольку данная величина зависит от ГВС.

Существует 2 выражения, использующиеся в вычислениях. В тех вариантах, где в отопительной системе не предусмотрено принудительной циркуляции горячего водоснабжения или она выключена на период выполнения профилактических мероприятий.

Параметр рассчитывается с заранее известными величинами потребления теплоносителя (средний показатель):

Gmin = $ х Qгср / , где:

  • Qгср – это величина тепла, передаваемая приборами за час функционирования в сезон, когда отопление отключено (среднее), Дж.;
  • $ - коэффициент колебания потребления жидкости в зимнее и летнее время. Принимаются данные, соответствующие 1,0 и 0,8 (зима, лето);
  • Tп – температурная величина теплоносителя в отопительный сезон;
  • Tоб3 – то же, но в обратной трубе, подключенной в параллельном исполнении;
  • C – теплоёмкость жидкости, берется с учетом коэффициента 10-3, Дж/°С;
  • температурные параметры, которые вставляются в расчётную формулу с конкретными значениями: 70 и 300С.

В том случае, если включено оборудование, выполняющее функцию принудительной циркуляции горячего водоснабжения или когда учитывается нагревание воды в ночное время, применяется формула:

Gmin = Qцг / , где:

Qцг – расходование тепла для нагревания жидкости, Дж.

Величина данного параметра рассчитывается по следующей формуле:

(Kтп х Qгср) / (1 + Kтп), где

  • Kтп – коэф-т потери теплоты за счет трубопроводов;
  • Qгср – средняя величина расхода теплоэнергии на нагрев жидкости за один час;
  • Tп – температурный показатель в системе подачи теплоносителя;
  • Tоб6 – параметры воды в обратной трубе, перемещающейся по схеме, замеренные сразу после оборудования.

Последняя величина равна + 5 к самой низкой температуре, разрешенной в точке разбора жидкости.

Горячее водоснабжение Источник official-teplodar.ru

Выбор циркуляционного насоса

Сегодня ни одна отопительная система не монтируется без циркуляционного насоса. Две характеристики, по которым подбирается устройство:

  • Q — параметр расхода теплоносителя за один час, считающийся в м3.
  • Н — показатель давления, выраженный в метрах.

Теплоноситель, который нагревается до необходимой для отопления помещений температуры, циркулируя по системе, часть тепла отдает в стены, выходящие на улицу. Данный показатель – это теплопотери отопительной системы дома. Насос помогает в данной ситуации, за счет того, что в нужном режиме перемещает теплоноситель по трубам и батареям.
