Установка биметаллических радиаторов отопления. Установка биметаллических батарей

Установка биметаллических радиаторов отопления. Установка биметаллических батарей

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/ustanovka-bimetallicheskih-radiatorov-otopleniya-sostav-nabora-dlya-podklyucheniya-batarei

Монтаж радиаторов отопления. Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

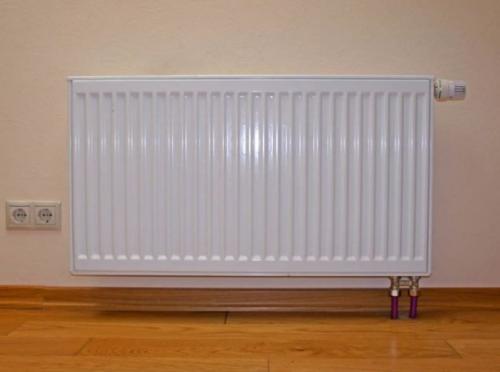

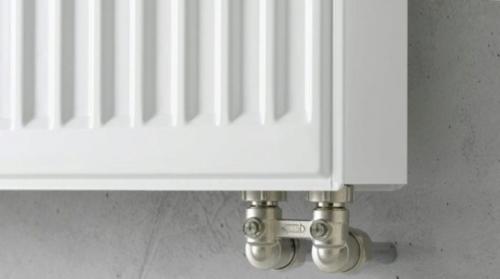

Монтаж радиаторов отопления с нижним подключением. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Что нужно для установки биметаллических радиаторов. Пошаговая инструкция по монтажу

Начинать монтаж биметаллических радиаторов следует с определения типа фиксации – на стену или на пол.

Теперь совсем не обязательно искать, как скачать 1xBet с официального сайта , букмекерка внедрила простой способ распространения приложения для смартфонов на Андроиде, достаточно просто перейти по ссылке.

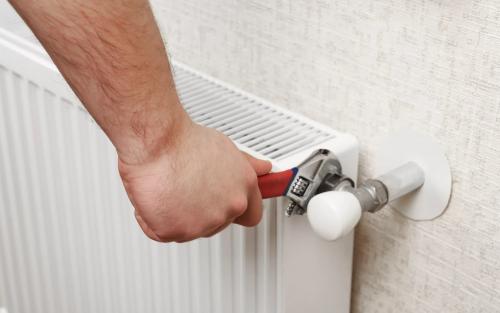

Рассмотрим, как правильно монтировать биметаллические радиаторы на стену:

1. Замерить расстояние от нижних краев радиатора до центра верхнего, ниппельного. К полученной цифре добавить 10-12 см, отмерить размер по стене и сделать разметку.
2. Начертить горизонтальную линию, которая проходит через отметку. Горизонталь выверяется уровнем. На линии отметить положение середины оконного проема.
3. Замерить расстояние между ниппелями предпоследних по краям секций батареи. Полученный результат поделить напополам, размеры отложить по горизонтали от центра батареи в оба конца.
4. Измерить полученное расстояние, от отметок вертикально вниз отложить размер, который соответствует замеру между центрами ниппелей секций, обычно это 30-50 см.
5. Теперь засверлить по отметкам отверстия в стене, вставить в дырки пластиковые пробки, в которые вкрутить резьбовые навесные крюки.

Отрегулировать длину крюков, навесить радиатор, подключить к трубопроводам системы отопления. Остается выверять горизонталь расположения верхней плоскости оборудования, если нужно, крепежи докручиваются, горизонталь подровнять опорами, которые можно немного подогнуть в нужном направлении.

Если стена не отличается прочностью, выполнена из легкого бетона, гипсокартонных листов, то рекомендуется устанавливать радиаторы на пол. Также напольный монтаж нужен, если стена обшита отделкой, причем облицовка удалена от стены на расстояние от 20 см – получается, что в капитальную стену без разборки отделки крюки монтажные не ввернуть.

Биметаллические батареи для монтажа на пол выглядят как опорная конструкция в виде литеры «Н», снизу есть поперечная планка для монтажа к поверхности. Планка может быть сделана из стального уголка, гнутой профильной трубы.

Самая простая установка батарей биметаллических на пол выглядит так:

• 2 крепления надеть на радиатор снизу;
• установить прибор вместе с крепежами на место монтажа;
• придерживая батарею (лучше делать с помощником), наметить через отверстия нижних планок точки крепежа в полу;
• убрать радиатор, засверлить отверстия, затем снова поставить батарею и закрепить через отверстия на дюбеля.

Считается, что напольная установка не отличается надежностью, но если другого выхода поставить батареи отопления не существует, то можно обойтись напольным видом или сделать теплые полы.

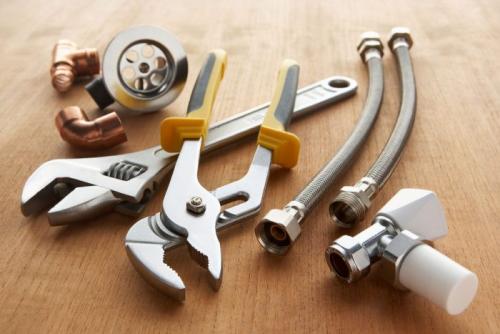

Инструменты и материалы для работы

Чтобы упростить монтаж, нужно позаботиться о комплекте инструментов.

Пригодится:

• гаечный ключ разводной;
• ударная дрель или перфоратор;
• трубный ключ Попова;
• уровень лазерный или водяной;
• рулетка, карандаш;
• ключ для радиаторов с лопаткой концевой на 24 мм;
• комплект радиаторов с крепежами.

Для регулировки интенсивности отопления рекомендуется ставить термостаты – на каждый радиатор свой прибор.

Арматура для подключения биметаллического радиатора

В комплект должны входить следующие детали:

• торцевые пробки с заглушкой, краном Маевского;
• шаровой регулирующий кран на 1/2 дюйма с соединением разъемного типа, дополненный резьбой снаружи и изнутри;
• регулировочный кран под термоголовку;
• прокладки радиаторные;
• фум-лента или пакля;
• паковочная паста или сантехнический герметик.

Если радиаторы монтируются на стену, крепежей должно быть 4, если на пол – 2 шт. Если нет возможности поставить батарею своими силами, можно обратиться к мастеру, стоимость монтажа биметаллического радиатора начинается от 8-10$, при условии наличия всех деталей, запорной арматуры.

Схемы подключения

Выбирается схема подключения биметаллических радиаторов в зависимости от вида трубной разводки. Она бывает седельной, диагональной, односторонней. Если осуществляется подключение при седельной или диагональной разметке, схема предусматривает монтаж запорных кранов по обеим сторонам радиатора (в отверстия для нижних пробок), кран Маевского вставляется в верхнее дальнее по ходу течения теплоносителя отверстие.

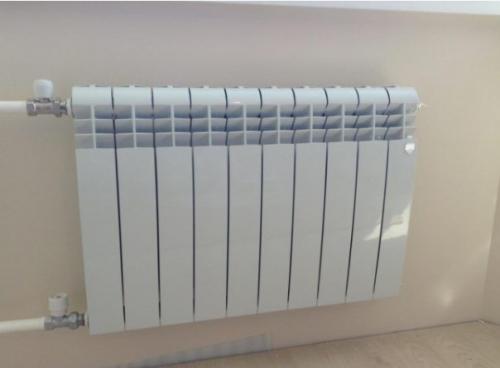

Односторонняя схема, при которой краны устанавливаются с одной стороны батареи (сверху и снизу), нужна при однотрубной системе отопления с вертикальными стояками – такие системы применяются в многоэтажных домах.

Для начала необходимо определиться с типом фиксации – на стену или на пол.

Рассмотрим, как правильно монтировать биметаллические радиаторы на стену:

1. Отрегулировать длину крюков
2. Навесить радиатор
3. Подключить к трубопроводам системы отопления
4. Выверить горизонталь расположения верхней плоскости оборудования
5. Если необходимо, крепежи докручиваются, горизонталь подровнять опорами, которые можно немного подогнуть в нужном направлении

Если стена не отличается прочностью, выполнена из легкого бетона, гипсокартонных листов, то рекомендуется устанавливать радиаторы на пол.

Также напольный монтаж нужен, если стена обшита отделкой, причем облицовка удалена от стены на расстояние от 20 см – получается, что в капитальную стену без разборки отделки крюки монтажные не ввернуть.

Биметаллические батареи для монтажа на пол выглядят как опорная конструкция в виде литеры «Н», снизу есть поперечная планка для монтажа к поверхности.

Планка может быть сделана из стального уголка, гнутой профильной трубы.

Самая простая установка батарей биметаллических на пол

1. Считается, что напольная установка не отличается надежностью
2. Но если другого выхода поставить батареи отопления не существует, то можно обойтись напольным видом или сделать теплые полы

Источник: https://alyuminievye-radiatory.aystroika.info/stati/ustanovka-bimetallicheskih-radiatorov-otopleniya-sostav-nabora-dlya-podklyucheniya-batarei

Сборка и установка биметаллических радиаторов. Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

• 2/3 батареи.
• До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Как подсказывает практический опыт, лучше монтировать длинную трубку, т.к. ее всегда можно укоротить (а вот нарастить не получится). Еще один способ более равномерно распределить теплоноситель – оснастить трубку удлинителя потока серией отверстий. Благодаря этому теплоноситель поступает в расположенные рядом вертикальные коллекторы. Однако в основном достаточно бывает и цельной трубки.

Монтаж радиатора отопления инструкция. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

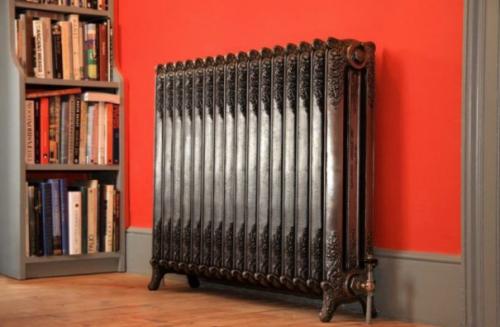

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

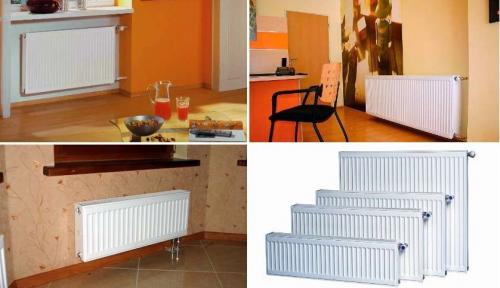

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

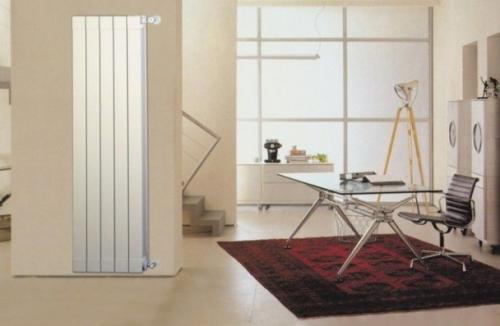

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

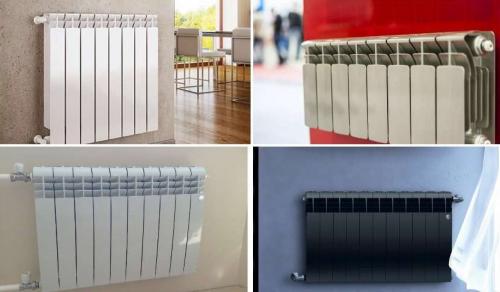

Биметаллические радиаторы

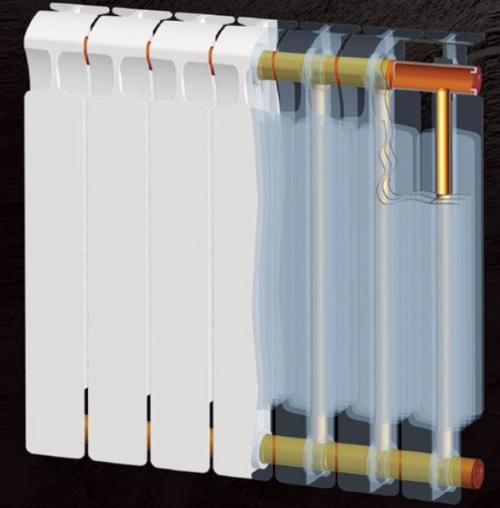

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.
