Таблица теплоотдачи разных радиаторов отопления. Сравнение радиаторов разных типов

Таблица теплоотдачи разных радиаторов отопления. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

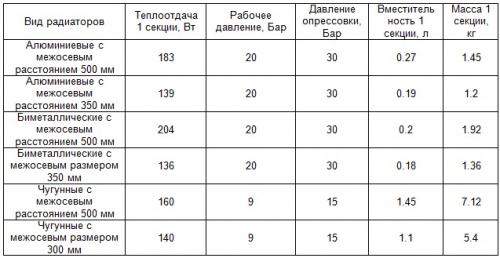

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

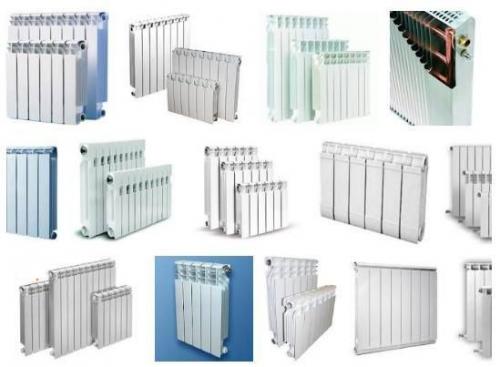

Таблица радиаторов отопления. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

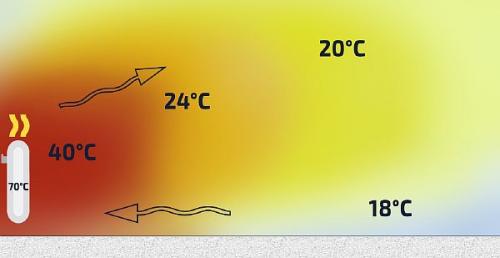

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70⁰С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70⁰С, средней комнатной температуре – 22⁰С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи= (184 + 20)/2 = 102⁰С

t_{обратки}= (184 — 20)/2= 82⁰С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77⁰С, а Δt составит примерно 40⁰С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м²помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м²площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

• двойная рама – 1,27;
• стеклопакет двойной – 1,0;
• стеклопакет тройной – 0,85.

У, каких батарей лучше теплоотдача. Как выбрать радиатор отопления для квартиры или частного дома — расчет тепловой мощности

Радиаторы являются отопительными приборами, которые необходимы подавляющему числу людей для комфортного проживания.

Их используют не только в жилых помещениях, но и офисах, гаражах. Сделав правильный выбор на стадии покупки, результат работы устройства будет положительный.

Особенности выбора отопительных приборов

Радиаторы могут отличаться по цветовой гамме, размеру, материалу изготовления. Форма у всех устройств – обтекаемая, без острых углов. А технические характеристики разнятся.

Перед тем, как переходить к приобретению отопительного прибора, рекомендуется ознакомиться с характеристиками и особенностями радиаторов, которые представлены на рынке в широчайшем спектре ассортимента.

Предлагаем узнать — какие бывают виды радиаторов отопления , их плюсы и минусы, особенности выбора.

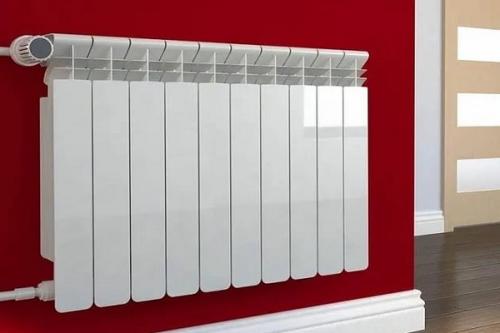

Характеристика алюминиевых радиаторов

Батареи, выполненные из алюминия – самые покупаемые приборы. Причина тому – алюминиевый сплав лёгкий и пластичный металл, поэтому приборы, изготовленные из него, весят немного, но при этом обладают высокой теплоотдачей .

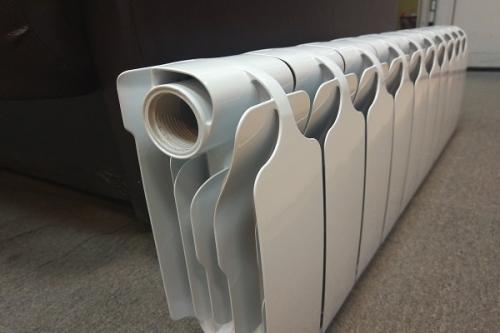

Алюминиевые радиаторы состоят из секций. Каждая – это множество соединённых между собой пластин.

Популярность вызвана рядом преимуществ:

• быстрый нагрев;
• высокие показатели теплоёмкости;
• доступная цена;
• большой выбор моделей.

Батареи из алюминия остывают за несколько секунд. Это не единственный минус прибора, существуют и другие недостатки:

• активно реагируют на разного рода химические воздействия;
• прочность на сниженном уровне;
• не очень хорошие качественные показатели резьбового соединения в верхнем клапане для выпуска воздуха из системы.

Такие приборы подразделяют на три вида. Классификация производится на основании техники изготовления:

• Анодированный тип. Радиаторы, металл которых проходит несколько уровней очистки, а поверхность покрывается плёнкой из оксида. Недостаток – завышенная стоимость.
  Достоинства:
  • неплохая теплоотдача;
  • металл не подвергается ржавлению.

• Литые под давлением. Прибор изготавливают из кремниевого и алюминиевого сплава. Минусы: срок службы не слишком большой, выбор моделей невелик. Достоинства:
  • доступная цена;
  • выполняет свои функции.

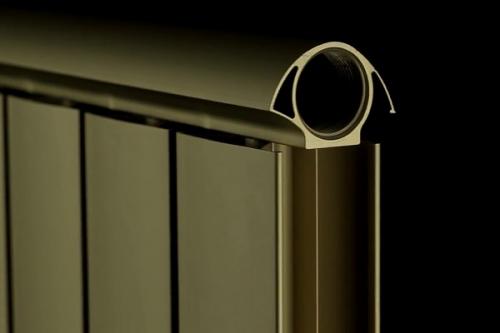

• Экструзионные. Отопительный прибор производится по особенной технологии: сначала устройство выдавливают на экструдере, далее соединяют с коллекторами используя пресс. Минусы: видны швы на боковине радиатора, высокая вероятность протечек, часто выдают за литое под давлением. Плюсы:
  • доступность;
  • быстрый нагрев.

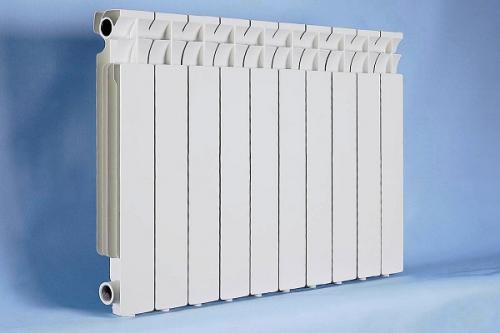

Характеристика биметаллических батарей

В процессе изготовления биметаллических радиаторов используется сплав алюминия и стали, реже последнее заменяют медью. Из стали выполняется сердечник, из алюминия корпус. Такие приборы самые эффективные, так как рабочее давление колеблется в районе 50 атмосфер.

Кроме этого есть другие плюсы устройства:

• небольшой вес;
• компактность;
• можно использовать любой теплоноситель в системе;
• длительный срок эксплуатации;
• лёгкость установки;
• можно разместить в любом помещении;
• имеет стойкость перед гидроударами.

Единственный минус биметаллического радиатора – высокая цена. Но стоимость оправдывается, ведь хорошая батарея не может стоить дёшево. С точки зрения экономии, ставить такое отопительное устройство в частных домах нецелесообразно.

Другой недостаток – для циркуляции нужно большое количество воды.

Биметаллические батареи бывают 2 видов:

• Монолитные – внутренняя гребёнка представляет собой единое изделие. Минус – если радиатор выделяет мало тепла, то невозможно добавить дополнительные секции.
  Плюсы:
  • высокий срок службы;
  • уровень рабочего давления – до 100 бар.
• Секционные – прибор имеет несколько отдельных секций. Недостатки: срок эксплуатации ограничен 25 годами, рабочее давление – менее 35 бар.
  Достоинства:
  • лёгкий в управлении;
  • доступная цена;

  Уровень теплоотдачи у обоих видов одинаковый.

  Характеристика чугунных батарей

  Данные отопительные радиаторы известны всем. Именно такие батареи установлены в квартирах типовой застройки. Старые модели выглядят не презентабельно, в то время как новое оборудование можно вписать в интерьер.

Теплоотдача радиаторов расчет. Расчет реальной мощности радиатора отопления для дома

Каждый прибор отопления (радиатор, конвектор) обладает теплоотдачей – основным свойством, которое определяет возможность его использования для обогрева помещения (комнаты) в доме или квартире. Характеристика теплоотдачи зависит от конструкции и габаритов прибора, а указывается в технической документации (паспорте устройства) в Ваттах (Вт).Например, для стального панельного радиатора Kermi FTV 22/500/1400 (тип 22, высотой 500мм, длиной 1400мм) указана паспортная теплоотдача 2702 Вт . Можно ли этот показатель использовать для подбора радиатора для обогрева помещения, у которого теплопотери 2700 Вт? По паспортным показателям – вроде бы подходит, бери и ставь. Так часто поступают продавцы техники для отопления, подбирающие покупателю радиаторы отопления по средним теплопотерям, бытовое значение которых принимается 100 Вт/м.кв. Т.е., для комнаты площадью 27 м.кв., покупателю порекомендуют радиатор отопления мощностью 2700 Вт, например, тот же рассмотренный Kermi FTV 22/500/1400. Насколько корректен такой подход с точки зрения современных методик расчета отопления? Ответу на этот вопрос и посвящена данная статья.Прежде всего, нужно знать, что теплоотдача прибора отопления (кроме конструкции и габаритов) зависит от 3-х температур – подачи, обратки (для современных двухтрубных систем отопления) и температуре воздуха в помещении. Для расчета теплоотдачи радиатора отопления существуют специальные формулы, которые использовать в «прямом» виде уже нет необходимости, поскольку они уже учтены в. Поэтому, для упрощения рассмотрения, будем использовать данные одной из таких программ - Oventrop OZC , которой пользуются наши специалисты при выполнениидля частных домов.

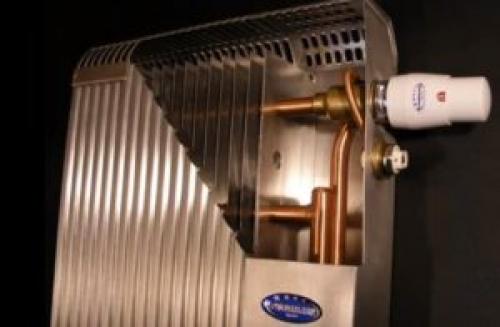

Теплоотдача алюминиевого радиатора. Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.
