Разводка системы отопления в частном доме. Способы устройства двухтрубной системе

Разводка системы отопления в частном доме. Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/razvodka-sistemy-otopleniya-v-chastnom-dome-sposoby-ustroystva-dvuhtrubnoy-sisteme

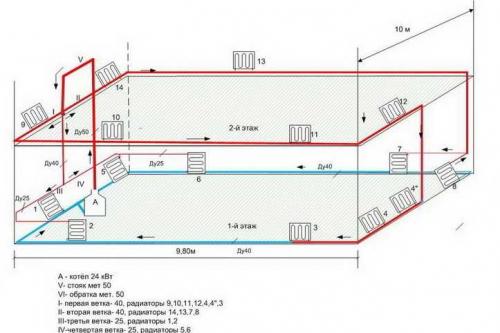

Разводка отопления в частном доме 2 этажа. Схема самотечного типа

Система отопления с естественной циркуляцией – это одна из самых первых схем, которые применялись при монтаже водяной отопительной сети в частных домах. Такая схема может применяться как для одноэтажных, так и для двухэтажных частных домов. Принцип самотечного типа реализован в особенностях разводки: подача и возврат теплоносителя выполняется по двум магистралям горизонтального типа, которые объединяются однотрубными вертикальными стояками и радиаторами.

Схема системы отопления с естественной циркуляцией для двухэтажного дома функционирует следующим образом:

1. При нагревании воды в котле снижается ее удельный вес. Нагретая вода начинает вытесняться из теплообменника холодной.
2. Вертикальный коллектор – это путь, куда поступает горячая вода. Попадая в вертикальный коллектор, теплоноситель распределяется по горизонтальным магистралям, которые имеют уклон в сторону радиаторов. Самотечный способ отопления имеет невысокую скорость движения теплоносителя, которая не превышает 0,1-0,2 м/с.
3. Из стояков горячая вода направляется к радиаторам, где происходит отдача тепла и охлаждение.
4. Охлажденная вода под действием гравитации возвращается обратно в котел.
5. При нагревании происходит увеличение объема воды, поэтому для компенсации ее объема применяется расширительный бак. В системах с естественной циркуляцией установка расширительного бака осуществляется на самой верхней точке схемы отопления (зачастую для этого используется чердак).

Расширительный бак, устанавливаемый на чердаке, требует утепления. Если вода в баке замерзнет, то при включении отопления увеличенному объему воды некуда будет деваться, что может привести к разрыву трубы отопления.

Недостатком такой системы отопления является низкая скорость подачи теплоносителя к радиаторам, поэтому обогрев помещений происходит медленно. Очень часто такие варианты модернизируют путем установки циркуляционных насосов. Главным достоинством самотечной системы отопления является возможность обогрева помещения даже при отсутствии электроэнергии.

Отопление в двухэтажном доме с самотечной системой имеет смысл выполнять только тогда, когда в проживаемой местности часто происходят перебои с энергоснабжением. Такая схема хотя и имеет существенное преимущество, но в современных постройках применяется крайне редко.

Разводка отопления от газового котла. Выбор разводки с естественной (наклонными трубами) циркуляцией жидкости

Это простой и дешевый вариант разводки – с естественной циркуляцией жидкости в системе.

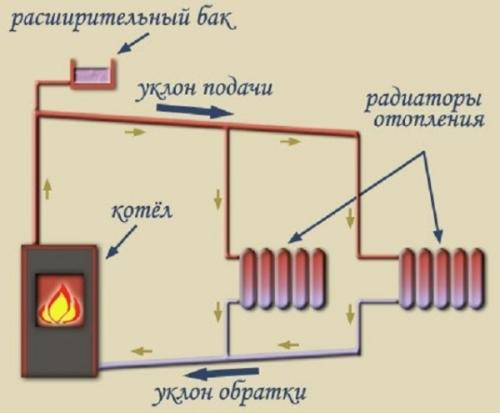

Как выглядит естественная циркуляция.

Главный плюс подобного устройства отопления в том, что жидкость двигается сама по себе Не требуется применять дополнительных насосов. Для этого трубы монтируются под наклоном по направлению движения теплоносителя (достаточно 3-5 градусов) и достигший определенной температуры теплоноситель идет в требуемом направлении, остывая, возвращаясь обратно в котел. Первично нагретая жидкость поднимается вверх по стояку, а затем равномерно распределяется по магистралям. Остывшая жидкость плотнее и вытесняет нагретую, поэтому и эффективность такой разводки высока.

Так как подобная схема прощу других, то и применяется на практике чаще. Для реализации не требуются другие коммуникации, но есть и минус – применяется подобная разводка в жилых, частных домах с площадью не превышающей 100 метров (длина контура ограничена 30 метрами).

Минус и в необходимости монтировать трубы большого давления, в которых будет наблюдаться низкое давление.

Если как раз и планируется приобретение газового одноконтурного котла отопления для обогрева частного дома с площадью до 100 метров – то система (разводка) с движением теплоносителя по наклонным трубам станет удобным способом устройства постоянного автономного обогрева.

В иных случаях лучше применить схему с установленным насосом, она эффективнее (хоть и стоит дороже) для домов с площадью от 100 метров.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/shema-gazovogo-otopleniya-v-chastnom-dome-standartnaya-shema-i-komplektaciya-obvyazki-dlya

Как развести отопление на две стороны. Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

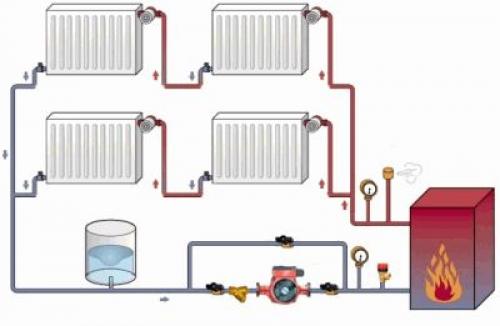

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Разводка отопления в частном доме своими руками. Однотрубная горизонтальная

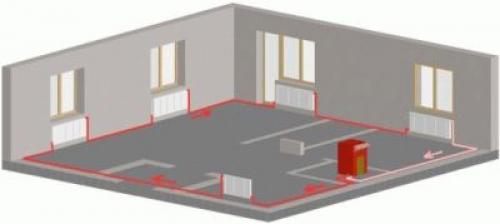

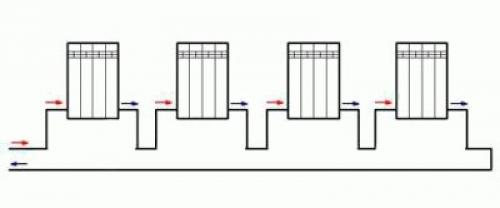

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Схемы разводки системы отопления частного дома. Общие сведения об однотрубных схемах отопления

Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м².

Достоинства и отрицательные стороны

Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.
