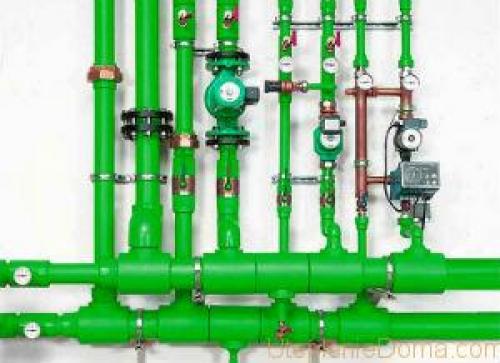

Гидравлический расчёт системы в большинстве своём основывается на вычислениях связанных с расчетом отопления по площади помещения.

Поэтому необходимо иметь следующую информацию:

• площадь каждого отдельного помещения;
• габариты оконных и дверных разъёмов (внутренние двери на потери теплоты практически не влияют);
• климатические условия, особенности региона.

Будем исходить из следующих данных. Площадь общей комнаты — 18,83 м², спальня — 14,86 м², кухня — 10,46 м², балкон — 7,83 м²(сумма), коридор — 9,72 м²(сумма), ванная — 3,60 м², туалет — 1,5 м². Входные двери — 2,20 м², оконная витрина общей комнаты — 8,1 м², окно спальни — 1,96 м², окно кухни — 1,96 м².

Высота стен квартиры — 2 метра 70 см. Внешние стены изготовлены с бетона класса В7 плюс внутренняя штукатурка, толщиной 300 мм. Внутренние стены и перегородки — несущие 120 мм, обычные — 80 мм. Пол и соответственно потолок из бетонных плит перекрытия класса В15, толщина 200 мм.

Планировка данной квартиры предоставляет возможность создать одну единственную ветку отопления, проходящую через кухню, спальню и общую комнату, что обеспечит среднюю температуру 20-22⁰C в помещениях (+)

Что касаемо окружающей среды? Квартира находится в доме, который расположен в средине микрорайона небольшого города. Город расположен в некой низменности, высота над уровнем моря 130-150 м. Климат умеренно континентальный с прохладной зимой и достаточно тёплым летом.

Средняя годовая температура, +7,6°C. Средняя температура января -6,6°C, июля +18,7°C. Ветер — 3,5 м/с, влажность воздуха средняя — 74 %, количество осадков 569 мм.

Анализируя климатические условия региона, нужно отметить, что имеем дело с большим разбросом температур, что в свою очередь влияет на особое требование к регулировке системы отопления квартиры.

Гидравлический расчет системы отопления программа. Обзор программ для расчета и проектирования отопительных систем дома

Проектирование отопительной системы предполагает комплексный подход к выполнению каждого этапа работ. В первую очередь необходимо вычислить корректные параметры теплоснабжения. Для этого рекомендуется использовать программы для расчета и проектирования систем отопления дома.

Требования к программному обеспечению для расчета отопления

Простой пример расчета отопления

Почему специалисты рекомендуют использовать программу для проектирования отопления? Этот вид ПО предназначен для определения характеристики системы, а также в некоторых случаях может моделировать различные ситуации в работе теплоснабжения.

Существует определенный ряд требований, которым должна соответствовать программа для расчета отопления в частном доме. Главное из них правильная методика вычислений для конкретной системы. Так,  нельзя адаптировать основные характеристики водяного теплого пола для нагрева воздуха ИК обогревателями. В функциях ПО обязательно должны быть заложены схемы расчета для каждого типа теплоснабжения.

Кроме этого программа для создания систем отопления должна иметь следующие свойства:

• Интуитивно понятный интерфейс . В первую очередь это касается полупрофессиональных и бесплатных комплексов. Каждый пользователь должен свободно владеть всеми возможностями ПО после их краткого предварительного изучения;
• Наличие справочных данных . К ним относятся технические характеристики материалов изготовления труб, радиаторов, основных видов котлов и т.д. Без них невозможно сделать корректный расчет отопления;
• Удобный вывод результатов . Он должен быть в двух видах – табличный и графический. Каждая программа для составления схем отопления должна иметь возможность визуализировать результат в виде готового проекта с функцией распечатки.

Результатом вычислений с помощью специализированного ПО является полная информация о будущей системе теплоснабжения. В него входят гидравлический, температурный расчет, а также готовая схема разводки трубопроводов и места установки отопительных приборов.

Каждая программа для моделирования отопления может быть платная, бесплатная или условно бесплатная. В последнем случае пользователю предоставляется ограниченный функционал.

Расчет двухтрубной системы отопления. Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

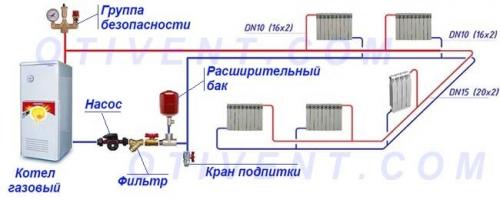

Пример раздачи и возврата теплоносителя от батарей по двум линиям

Особенности двухконтурного распределения воды:

• если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
• изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
• число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.

Гидравлический расчет отопления частного дома. Нюансы, о которых надо знать перед выполнением гидравлического расчёта

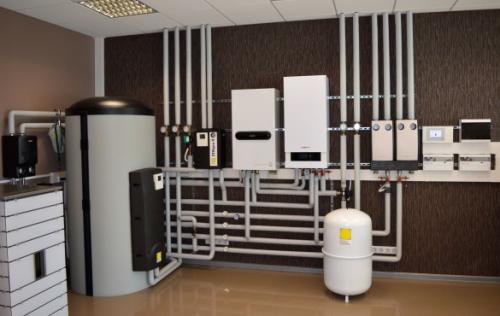

В современной системе отопления протекают сложные гидравлические процессы с динамически меняющимися характеристиками. Поэтому на гидравлический расчёт оказывает влияние множество нюансов: начиная от типа системы отопления, вида отопительных приборов и способа их присоединения, режима регулирования и заканчивая материалом комплектующих.

Важно: Трубопроводная отопительная система загородного дома — это сложная разветвлённая сеть. Гидравлический расчет определяет её правильную работу так, чтобы ко всем отопительным приборам поступало необходимое количество теплоносителя. Правильно рассчитать и спроектировать систему отопления может только квалифицированный специалист, имеющий профильное образование по данной дисциплине.

Сергей Булкин Руководитель технического отдела направления «Внутренние инженерные системы» компании REHAU

Системы радиаторной и водопроводной разводок — это разветвленные трубопроводные сети. В трубопроводах давление теряется на трение о стенки труб и на местные сопротивления в фасонных частях при разделении или слиянии потоков, на внезапные расширения или сужения «живого» сечения. Для того чтобы теплоноситель или вода поступали к отопительным приборам или точкам водоразбора в необходимом количестве, трубопроводная сеть должна быть правильно рассчитана.

Владея знаниями, можно рассчитать любую систему, независимо от ее вида.

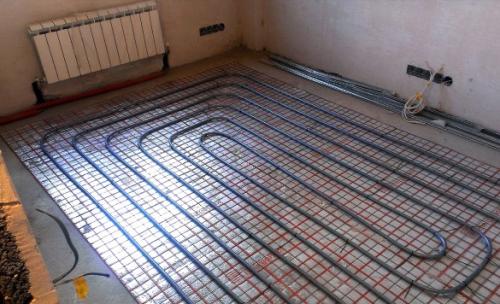

Вне зависимости от того, какая система отопления смонтирована в доме, например, радиаторная разводка или тёплый пол, принцип гидравлического расчёта одинаков для всех, но каждая система требует индивидуального подхода.

Например, система отопления может быть заправлена водой, этилен- или пропиленгликолем, а это повлияет на гидравлические параметры системы.

Сергей Булкин

У этиленгликоля или пропиленгликоля большая вязкость и меньшая текучесть, чем у воды, а значит, и сопротивление при движении по трубопроводу будет больше. Кроме этого, теплоёмкость этиленгликоля меньше, чем у воды, и составляет 3,45 кДж/(кг▪К), а у воды 4.19 кДж/(кг*К). В связи с этим расход, при том же перепаде температур, должен быть на 20 с лишним процентов выше.

Важно: вид теплоносителя, который будет циркулировать в системе отопления, определяется заранее. Соответственно: проектировщик при гидравлическом расчёте системы отопления должен учесть его характеристики.

Выбор одно- или двухтрубной системы отопления также влияет на методику гидравлического расчёта.

Это связано с тем, что в однотрубной системе вода последовательно проходит через все радиаторы, и расход через все приборы в расчетных условиях будет единым при различных небольших перепадах температур на каждом приборе. В двухтрубной системе вода через отдельные кольца поступает независимо в каждый радиатор. Поэтому в двухтрубной системе перепад температур на всех приборах будет одинаковым и большим, порядка 20 К, а вот расходы через каждый прибор будут существенно различаться.

При гидравлическом расчете выбирается самое нагруженное кольцо. Оно является расчётным. Все остальные кольца увязываются с ним так, чтобы потери в параллельных кольцах были одинаковыми, с соответствующими им участками главного кольца.

При выполнении гидравлического расчета обычно вводятся следующие допущения:

1. Скорость воды в подводках не более 0,5 м/с, в магистралях в коридорах 0,6-0,8 м/с, в магистралях в подвалах 1,0-1,5 м/с.
2. Удельные потери давления на трение в трубопроводах - не более 140 Па/м.

Гидравлический расчет системы отопления excel. Что такое гидравлический расчет

Гидравлический расчет делают только для крупных контуров обогрева.

Принцип работы водяной системы отопления заключается в том, что по трубам и батареям циркулирует теплоноситель. Это жидкость (вода или антифриз ) которая нагревается в котле и потом прогоняется по всему контуру циркуляционным насосом или благодаря силе гравитации.

Теплоноситель во время циркуляции встречает гидравлическое сопротивление. Кроме этого, жидкость немного останавливается из-за трения об стенки труб. Гидравлический расчет систем отопления выполняется для того, чтобы вычислить оптимальное значение сопротивления контура, при котором скорость теплоносителя будет в пределах нормы (2-3 м/с для герметичного контура). По заключению вычислений мы узнаем следующие ключевые параметры:

диаметр труб для контура;
• мощность циркуляционного насоса;
• количество оборотов для регулировки балансировочных клапанов на каждом радиаторе.

Независимо от того где выполнялся гидравлический расчет системы отопления, на онлайн калькуляторе или в Excel, его пользу  сложно переоценить. Так как одним выстрелом мы убиваем двух зайцев: контур работает, как часы и нет перерасхода средств, ведь мы точно будем знать оптимальные параметры элементов системы.

Гидравлический расчет нужно делать только для больших систем отопления, которые обогревают дома с площадью от 200 м. кв. Для маленьких контуров это необязательно.

Специалисты делают гидравлический расчет системы отопления в Excel таблице. Это очень сложный процесс, который под силу далеко не всем людям с профильным образованием, не говоря уже о дилетантах. Нужно разбираться в теплотехнике, гидравлике, знать основы монтажа и многое другое. Получить эти знания можно только в высшем учебном заведении. Есть специализированные программы для гидравлического расчета системы отопления. Но опять же работать с ними могут только люди, имеющие профильное образование.
