Соединение батарей отопления между собой. Пошаговый процесс сборки

Соединение алюминиевых радиаторов отопления выполняется в 3 последовательных этапа.

Шаг 1: Подготовительные действия

Проживающим в квартире придется согласовать работы с управляющей организацией. Для этого обратитесь в инстанцию и составьте заявление. Если речь о частном доме и автономной системе, согласование не потребуется.

Выполните подготовительные работы:

слейте воду из системы полностью;
снимите алюминиевый радиатор со стены;
осмотрите радиатор на присутствие загрязнений, повреждений и удалите их, при необходимости;
убедитесь в работоспособности мест соединения батареи с трубой отопления (если есть накипь, зачистите ее наждачной шкуркой).

Шаг 2: Соединение секций

Возьмите алюминиевый радиатор отопления и положите его на ровную поверхность. Лицевая сторона должна смотреть на вас.

Снимите заглушки на торцевых соединительных отделениях.
На ниппель наденьте прокладку.
Ниппель вставьте в коллектор алюминиевого радиатора и прокрутите его пару раз.
Готовую для сборки секцию соедините с оставшейся частью ниппеля.
Возьмите ключ и аккуратно затяните ниппель. Поскольку на концах элемента резьба нанесена противоположно, происходит одновременное закручивание сторон. Последовательность соединения ниппелями следующая:

в более массивную часть батареи нужно завернуть на полтора оборота 2 ниппеля;
затем подвинуть вторую часть батареи и ввести ниппели в резьбовые фланцы до касания,
после этого радиаторным ключом в нужном направлении (в том же, что и завертывали ниппели первоначально) заверните один ниппель на полтора-два оборота, затем другой ниппель на три-четыре и так далее до полного плотного соединения.

Закручивайте ниппели вверху и внизу одинаковое количество раз. В противном случае получится перекос. Считайте витки.

Перед монтажом наращенной секции убедитесь в герметичности соединений. Для этого залейте в алюминиевый радиатор немного воды и оставьте на пару часов. Если протечек не было, все сделано правильно.

Шаг 3: Проверка работоспособности батарей

Обязательно сделайте итоговый тест работы отопительной системы. Начните монтаж батареи, прочно соединяя ее с трубой с помощью трубного ключа. Убедитесь в отсутствии ошибок соединения и запустите в систему теплоноситель.

Первую проверку проводят под незначительным напором для выявления возможных протечек. При появлении течи нужно будет отключить подачу и устранить проблему.

Следующий этап — подача теплоносителя под обычным напором. Теперь нужно оставить жидкость в системе на пару часов. По истечении времени проверьте участки соединения и убедитесь, что все в порядке.

Диагональное подключение радиаторов отопления. Особенности обвязки полипропиленовыми трубами

Явным преимуществом полипропиленовых труб является то, что они позволяют создавать отопительный контур любой сложности. То есть, если вы новичок и придумали довольно сложную схему трубопровода – использовать для нее трубы такого типа вполне допустимо. Однако следует учитывать одну особенность – сложный продолжительный трубопровод имеет более высокую теплопотерю. Поэтому еще раз все тщательно продумайте – возможно, есть шанс сделать систему более простой, повысив, тем самым, качество отопления.

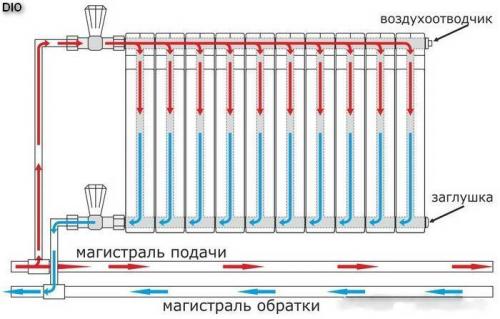

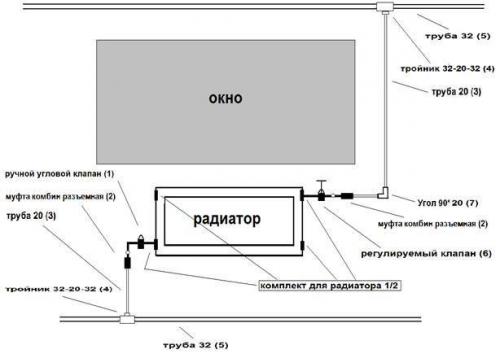

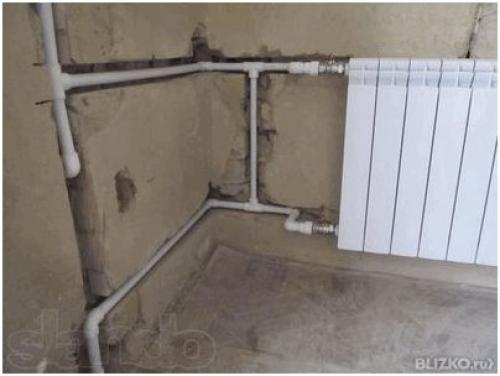

Схема обвязки радиатора отопления

Соединение полипропиленовых труб может выполняться двумя способами. Прежде всего – трубы можно спаивать. Это более надежный метод, который в случае качественного исполнения исключает протекание. Второй метод соединения – использование фитингов. Он менее надежен, поскольку, если произойдет даже незначительное смещение, – начнется просачивание теплоносителя

Важно обратить внимание – если есть возможность избежать соединения – лучше ею воспользоваться

Кроме того, использование современных технологий при создании материала сделало его довольно выносливым – труба с легкостью выдерживает внутреннее давление в 25 Бар. Еще одна особенность – даже продолжительное воздействие сильно нагретого теплоносителя (до 95 градусов) не вызывает деформацию труб.

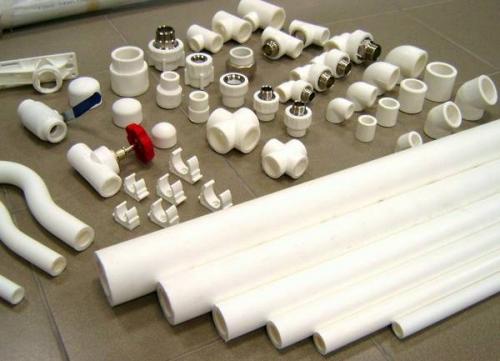

Полипропиленовые трубы и фитинги

Вместе с тем, есть некоторые ограничения относительно использования полипропиленовых труб в непосредственной близости от котла, которые следует знать перед тем, как поставить их в системы и перед тем, как запустить батарею отопления. Так, труба подвода газа к нагревательному котлу должна иметь исключительно жесткое соединение. Как говорят нормы установки батарей отопления, подключение к котлу должно происходить через металлический сгон (или американку) с паронитовыми прокладками. Недопустимо применение фум-ленты или пакли. Дело в том, что резиновые прокладки могут при нагреве значительно уменьшаться в размере – и даже могут перекрыть проход для подачи газа. А фум-лента и пакля могут просто загореться от высокой температуры – а это может привести к печальным последствиям.

Также важный момент – это как перекрыть батарею отопления. Это требуется производить в том случае, если нужно произвести такую операцию, как отключить батарею отопления или демонтировать ее. Такой этап, как правильно перекрыть батарею отопления, требуется в случае обвязки с применением запорных кранов.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-soedinit-radiatory-otopleniya-mezhdu-soboy-obshchie-svedeniya-o-sistemah-otopleniya

Как соединить радиатор отопления с трубой. Как правильно подключаются радиаторы отопления при двухтрубной системе: разновидности

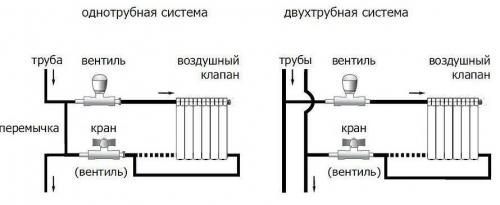

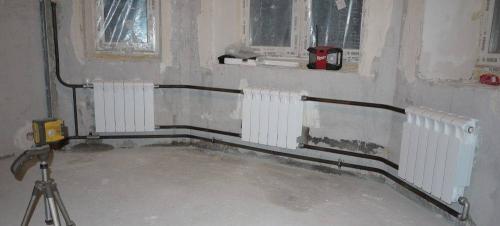

Различают две разновидности систем обогрева: одно- и двухтрубные. Чтобы определиться с оптимальным методом подсоединения батарей к обогревательному контуру, определимся с особенностями функционирования каждого вида.

Обогревание при однотрубной сети являет собой экономный вариант. Использование такой схемы позволяет существенно сэкономить на растратах при покупке материала и его монтаже. Подключение радиаторов отопления по однотрубной системе применяется в многоэтажках, а также частных домах. Принцип подсоединения такого вида обусловлен тем, что каждый радиатор соединён между собой последовательным способом, как показано ниже.

Из выхода крайнего радиатора контур возвращается к обогреваемому котлу или стояку многоэтажек. Подсоединение радиаторов к однотрубной системе имеет не только преимущество в виде экономии, но ещё и недостаток — отсутствие возможности регулировать теплоотдачу. Для этого можно установить один регулятор на первом теплообменнике, что позволит контролировать всю систему в целом. Ещё одним минусом такого типа системы обогрева является разница температур на начальном и конечном регистре. Батареи, которые подсоединены первыми к котлу, отдают больше тепла, нежели конечные теплообменники в контуре. Это отражается на температурных показателях в помещении, которая будет отличаться в зависимости от того, сколько регистров обогрева установлено в помещении. Если в небольшом частном доме последовательное подключение радиаторов функционирует эффективно, то в многоэтажном доме теплообменники на верхних этажах будут недополучать тепла.

Двухтрубная разводка является более приемлемым вариантом, так как она имеет две нити трубопровода, которые отходят от котла: подача и обратка. Каждый источник подключён к обеим трубам, поэтому такой вариант ещё называют параллельным способом. Преимущество данной системы сложно недооценить, так как каждый теплообменник получает теплоноситель с одинаковым показателем температуры. Это значит, что в доме или квартире каждая батарея будет иметь одинаковую температуру.

На каждом регистре обогрева устанавливается регулятор, при помощи которого контролируется температура в помещении. В отличие от однотрубной, двухтрубная конструкция имеет такой недостаток, как затраты на покупку труб. Для сооружения контура двухтрубного типа понадобится вдвое больше материалов, поэтому у владельцев частных домов возникает вопрос, что же лучше выбрать.

Подключение батарей отопления с нижней подачей. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

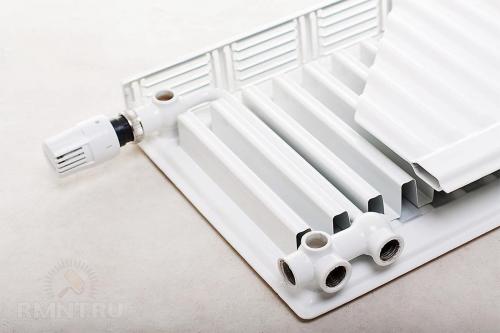

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

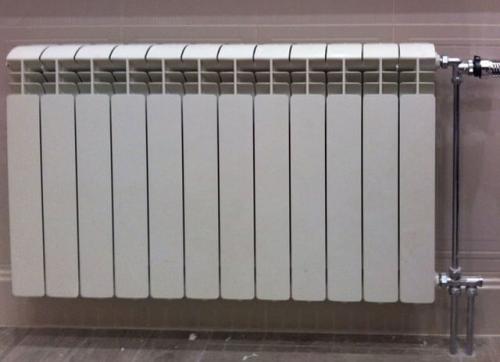

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

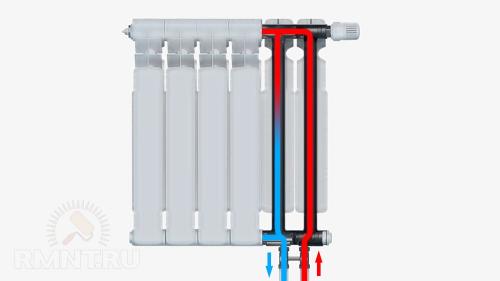

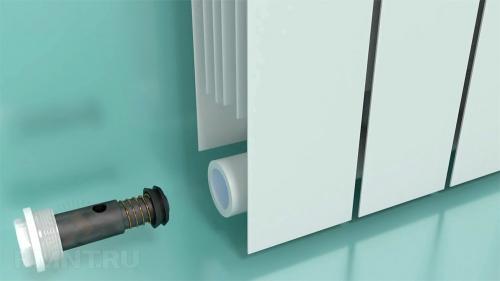

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

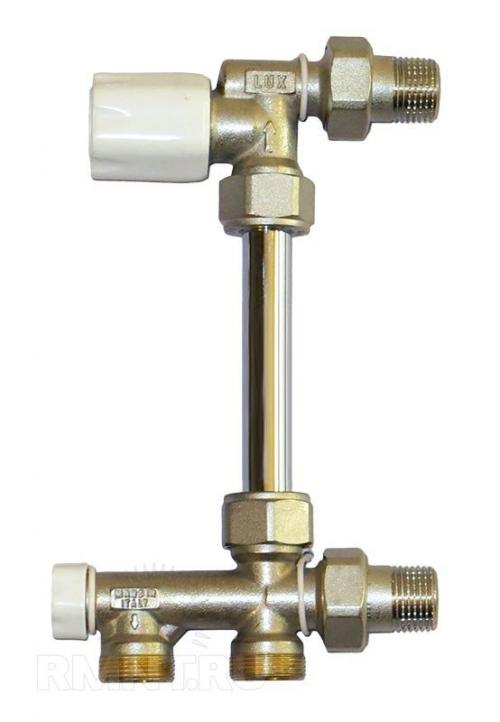

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Монтаж радиаторов отопления полипропиленом. Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки:

Можно использовать латунную арматуру, однако она дороже, и со временем места стыковки латуни с пропиленом могут утратить прочность соединения.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

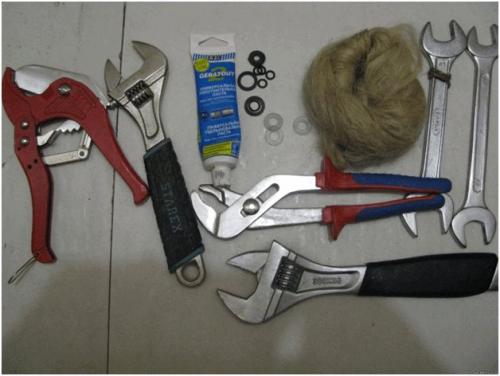

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 270 0 С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Для справки:

трубы отопительного контура должны иметь соответствующий проекту уклон, но при отсутствии предварительно напряжённых участков, которые со временем превратятся в слабое звено отопительного контура и могут быть разрушены давлением теплоносителя.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-podsoedinit-radiator-otopleniya-k-polipropilenovoy-trube-podklyuchenie-radiatora

Какое подключение радиаторов отопления лучше. Нижнее

Соединение батарей отопления между собой. Пошаговый процесс сборки 13

Схема, ещё называемая вентильной, которая традиционно считается менее эффективной, нежели предыдущая. Однако она даёт возможность скрыто подвести трубопровод из пола, плинтуса, стены, что во многом определяет её популярность. Зачастую монтаж радиаторов отопления с нижним подключением выполняют своими руками хозяева автономных комплексов обогрева в небольших домах, коттеджах. Именно поэтому к такому способу установки наиболее адаптированы стальные панельные приборы, некоторые модели алюминиевых и биметаллических секционных, которые рекомендованы для индивидуальных систем обогрева.

Для реализации этой технологии они оснащаются двумя отверстиями в донной части, к которым подсоединяется разводка.

Нижнее однотрубное подключение вентильных радиаторов отопления

Предполагает наличие только одной магистрали (подающей), идущей замкнутым круговым контуром от котла и возвращающейся к нему же. Прибор врезается в эту линию, подсоединяясь к ней входным и выходящим патрубками. Основные преимущества такой схемы: минимальный расход материалов для её обустройства и простота сборки.

Недостатков несколько больше

нижнее подключение радиаторов отопления к однотрубной системе исключает возможность регулировки мощности отдельной единицы
неравномерный прогрев приборов, когда первые в цепи получают более горячий теплоноситель, последние – уже практически остывший
необходимость сливать всю систему в случае ремонта или замены одного устройства

Нижнее подключение 2-трубное радиаторов отопления

В этом случае имеются две отдельных линии: подающая и обратная, каждая из которых подводится к определённому патрубку прибора. Для реализации такой разводки потребуется больше труб, запорно-регулирующей арматуры, фитингов и т.д., но, в конечном итоге, она позволит оптимизировать расход энергии без ущерба для комфорта микроклимата помещений. Во-первых, в таком комплексе имеется возможность индивидуально регулировать мощность каждого прибора благодаря установке ручных или термостатических вентилей. Во-вторых, наличие отсечной арматуры позволяет без проблем демонтировать прибор.

В 2-трубных системах нижнее подключение радиаторов отопления плюсы которого очевидны, а минусы не слишком существенны, является наиболее популярным вариантом. Оно может выполняться двумя способами

Параллельным. В этом случае каждый прибор последовательно подсоединяется к подающей и обратной линиям. Вариант, где-то напоминающий однотрубную схему, но более усовершенствованный.
Лучевым. Разводка идёт от распределительного коллектора индивидуально к каждому потребителю. Лучший в плане комфорта эксплуатации и экономичности способ, требующий значительных затрат на стадии монтажа.

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Конструкция панельного радиатора с нижней подводкой

Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Клапан для нижнего подключения радиатора

Термостатический узел для нижнего подключения радиатора

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/podklyuchenie-radiatorov-otopleniya-shemy-obvyazki-nepravilnye-sposoby-podklyucheniya

Последовательное подключение радиаторов отопления. Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

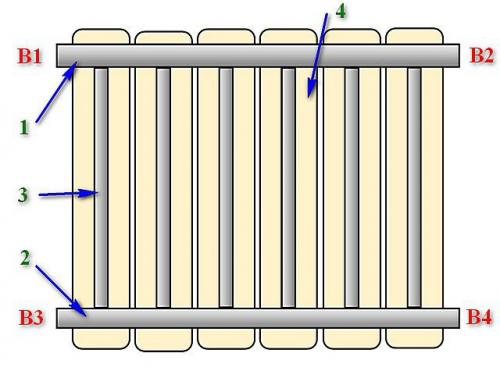

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.
