Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов

15.03.2022 в 08:52
Содержание
  1. Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов
  2. Радиаторы отопления сколько кВт. Сколько реальных кВт тепла в одной секции радиатора
  3. Теплоотдача биметаллических радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей
  4. Таблица мощности стальных радиаторов лемакс. Стальные панельные радиаторы LEMAX Premium
  5. Мощность стальных радиаторов таблица. Расчет мощности стальных радиаторов
  6. Радиаторы прадо тепловая мощность. Технические характеристики и сфера применения

Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов

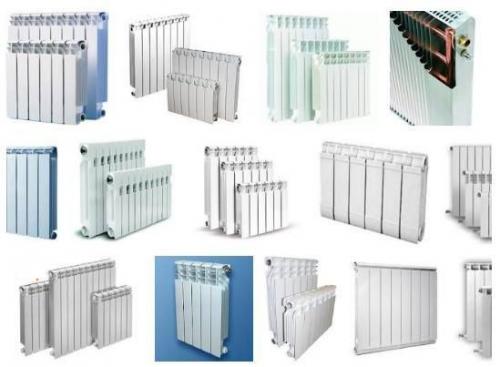

Рынок теплового оборудования изобилует современными моделями, отличающимися форматом и теплоотдачей, которые выпускаются из разного металла:

    Чугунные батареи считаются «классикой» обогревательных приборов. Тяжелые громоздкие «гармошки» всем известны со времен советской эпохи. Они постепенно вытесняются новыми моделями в стиле ретро из того же чугуна. Покупатели все чаще отдают предпочтение более современным биметаллическим радиаторам.

    Хотя чугун долго разогревается, такие батареи пользуются популярностью и завидным спросом потребителей. Новые модели чугунного радиатора типа МС 140 надежные, дешевые, стойкие к перепадам давления в системе, при условии надежного сочленения с трубами при монтаже. При отключении чугунные «гармошки» долго держат тепло, хотя прогреваются дольше других разновидностей. У новых разработок улучшенный дизайн, часто есть ножки для напольного монтажа. Сравнение тепловой инертности (темпов прогревания) и общих показателей представлено в таблице 1.

    Стойкость к коррозииВысокаяСредняяСредняяСредняяСредняя

    Изделия из алюминия со стальной трубкой под теплоноситель – рекордсмены по КПД. На сегодня 1 секция биметаллического радиатора намного быстрее прогревается и отдает больше тепла в атмосферу помещения, чем изделиях из других материалов. При предельной температуре наполнителя слышен характерный треск, поскольку у алюминия и стали разная теплопроводность и степень расширения при нагревании.

    Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов

    Биметаллические радиаторы могут состоять из меди и алюминия с покрытием и без

    Также есть батареи на основе медной трубки в алюминиевом кожухе – это самые дорогие биметаллические блоки. У них самые лучшие характеристики, высокая тепловая отдача и наиболее продолжительный срок эксплуатации. Недостатки – высокая стоимость и сложности в монтаже (лучше его доверить профессионалам).

    Полезный совет! Оценивая эффективность разных моделей из одного металла, учитывают толщину стенки секции или трубки. Эти параметры должны быть указаны в описании к модели.

    Радиаторы отопления из алюминия легче и дешевле, хотя немного уступают биметаллу по основным параметрам, включая мощность секции на1 квадратный метр. Трубчатые модели отличаются приятным дизайном, их легко перекрашивать под цвет помещения. Основной недостаток – вероятность деформации и протечки в мечтах сочленения при гидроударах и предельном давлении. По этой причине специалисты рекомендуют приобретать их для отопления частного сектора.

    Стальной корпус отлично противостоит перепадам температур, меньше загрязняется, имея гладкую оцинкованную внутреннюю поверхность. Относительно небольшая цена, высокие темпы разогрева и хороший КПД – определяющие показатели, объясняющие их популярность. Однако со временем внутренний защитный слой разрушается под воздействием абразивных частиц теплоносителя.

Радиаторы отопления сколько кВт. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

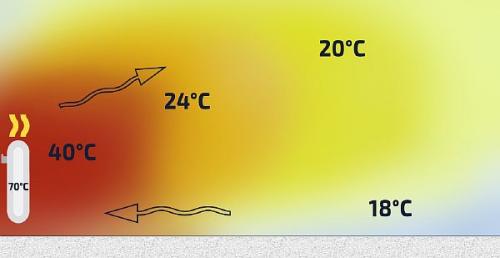

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

  • Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
  • Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
  • Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
  • Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

  • МС-140 – 175 Вт;
  • МС 140-500 – 195 Вт;
  • МС 140-300 – 120 Вт;
  • МС 110-500 – 150 Вт;
  • МС 100-500 – 135 Вт;
  • МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

  • 200 мм – 0,5-0,6 кВт;
  • 350 мм – 0,1-0,11 кВт;
  • 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

  • 200 мм – 0,6-0,7 кВт;
  • 350 мм – 0,115-0,125 кВт;
  • 500 мм – 0,17-0,19 кВт.

Теплоотдача биметаллических радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

Теплоотдача биметаллических радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Теплоотдача биметаллических радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 700С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 700С, средней комнатной температуре – 220С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

tподачи= (184 + 20)/2 = 1020С

tобратки= (184 — 20)/2= 820С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 770С, а Δt составит примерно 400С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м2помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м2площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

  • двойная рама – 1,27;
  • стеклопакет двойной – 1,0;
  • стеклопакет тройной – 0,85.

Таблица мощности стальных радиаторов лемакс. Стальные панельные радиаторы LEMAX Premium

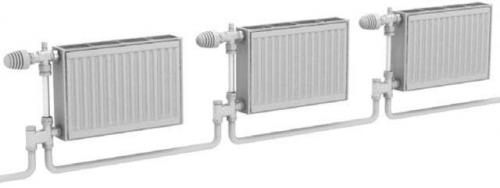

Радиаторы Compact c боковым подключением

Радиаторы Valve Compact c нижним подключением


Радиаторы LEMAX Premium идеально сочетаются с котлами «Лемакс».
Выпускаются в двух вариантах подключения к отопительному контуру:
● модели с боковым подключением Compact ;
● модели с нижним подключением Valve Compact .

конструктивные особенности

каждый радиатор состоит из отопительных панелей и конвектора, по которому циркулирует теплоноситель. конвекторов в одном приборе может быть от одного до трех штук в зависимости от типа радиатора. рекомендуется для больших площадей устанавливать оборудование с максимальной возможностью кпд.
Радиаторы с боковыми патрубками оснащены 4-мя разъемами. Верхние предназначены для входа горячего теплоносителя, а нижние боковые для выхода.
У моделей с нижней точкой подсоединения, патрубки входа и обратки расположены в правой части снизу, на уровне пола. Дополнительные отверстия по углам. При необходимости, можно оформить заказ с левым подсоединением к патрубкам отопительной системы.
Стальные панели перед покраской обрабатываются антикоррозийной эмалью и грунтуются. Цвет наносится в условиях антистатического распыления. Такие условия позволяют максимально плотно и равномерно покрывать сталь. Полимеризация в печи при 160 °C завершает этот процесс.
Элементы крепления на всех типах фиксированы.

размерный ряд

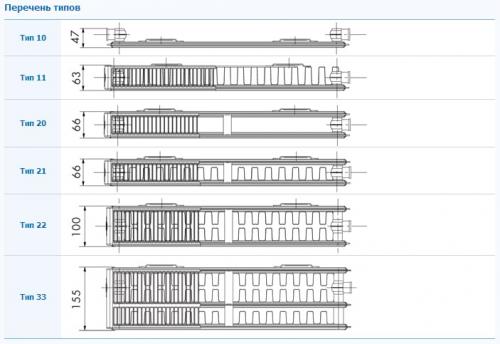

завод «лемакс» выпускает панельные радиаторы с боковым подключением в широком разнообразии размеров и типов. размерный ряд включает радиаторы высотой 200, 300, 400, 500, 600 мм и длиной от 400 до 3000 мм с шагом 100 мм.
ТИП 10 - 1 панель;
ТИП 11 - 1 панель + 1 конвектор;
ТИП 20 - 2 панели;
ТИП 21 - 2 панели + 1 конвектор;
ТИП 22 - 2 панели + 2 конвектора;
ТИП 30 - 3 панели;
ТИП 33 - 3 панели + 3 конвектора.

Достоинства

● эстетичные;
● легкие;
● компактные;
● при небольшом объеме теплоносителя обеспечивают высокий КПД;
● устойчивы к гидравлическому давлению в полтора раза превышающее рабочее;
● устойчивы к температуре жидкости до 120 °C;
● окрашены в термостойкое декоративное покрытие.

дополнительные возможности

по индивидуальному заказу можно выбрать оттенок из коллекции ral для окрашивания. все цвета устойчивы к выцветанию и на протяжении всего срока эксплуатации сохраняют блеск на 90%.

гарантия

производитель дает 10 лет гарантии на все радиаторы. кроме этого радиаторы имеют страховой сертификат с общим лимитом ответственности на 50 000 000 рублей. в случае, если будет причинен материальный ущерб или вред жизни и здоровью по вине бракованного оборудования «лемакс», пострадавший получит возмещение.
Все необходимые дополнительные элементы, которые могут понадобится при монтаже, можно заказать в интернет магазине «Лемакс» или купить у наших дилеров .

Мощность стальных радиаторов таблица. Расчет мощности стальных радиаторов

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

  Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

  • Р – мощность;
  • V – объем помещения;
  • 40 Вт – тепловая мощность для обогрева 1м3;
  • потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
  • потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

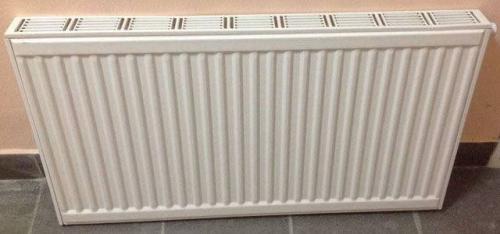

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделейот разных производителей.

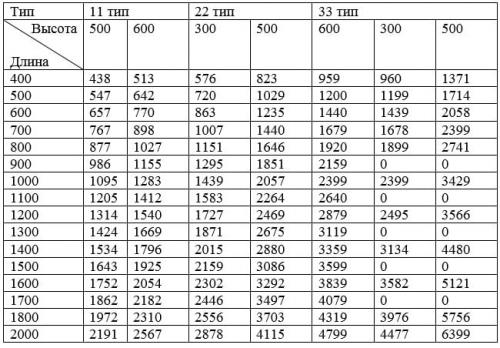

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра    Мощность стальных радиаторов таблица. Расчет мощности стальных радиаторов

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков. Мощность стальных радиаторов таблица. Расчет мощности стальных радиаторов

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

Мощность стальных радиаторов таблица. Расчет мощности стальных радиаторов

За пример взято помещение площадью 15 м2и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности.  Для нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.Чем больше теплоотдача от системы отопления, тем лучше.

Радиаторы прадо тепловая мощность. Технические характеристики и сфера применения

Радиаторы Prado изготавливают из стальных сплавов, а они подвержены коррозийным процессам, поэтому их можно использовать только при обустройстве систем теплоснабжения закрытого типа. В этом случае они прослужат достаточно долго.

Если предполагается замена системы отопления в многоквартирном доме, прежде всего, нужно обратиться в эксплуатационную организацию для уточнения ее параметров. От состояния, в котором она находится, зависит выбор типа отопительных агрегатов для квартиры.

Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов 06

Многоэтажные здания в настоящее время снабжают теплом согласно разным схемам. Если дом подключен в соответствии с независимым вариантом или имеется индивидуальная система подготовки воды, тогда можно монтировать батареи из любого металла, в том числе и из стального сплава.

В случае, если, это означает, что строение подсоединено напрямую, тогда следует уточнить качество и состав теплоносителя.

Радиаторы Прадо из стальных сплавов допускается использовать в отопительных конструкциях, имеющих определенные параметры:

  • температура воды не более 120 градусов;
  • при толщине материала 1,2 миллиметра рабочее давление должно составлять 0,9 Мпа, а при 1,4 миллиметра- 1,0 Мпа;
  • требуемое опрессовочное давление при использовании стали толщиной 1,2 миллиметра– 1,25 Мпа, а при 1,4 миллиметра- 1,5 Мпа;
  • необходимое давление на разрыв, если толщина листа 1,2 миллиметра– 2,25 Мпа, а 1,4 миллиметра- 2,5 Мпа;
  • для рабочей среды водородная активность должна находиться  в диапазоне от 8 до 9,5, но лучше, если 8,3 — 9.

Тепловая мощность радиаторов отопления таблица. Основные характеристики современных отопительных радиаторов 07

Немаловажное значение имеет количество различных примесей в теплоносителе. Если на стояке имеются фильтры и грязевики, то обычно их количество небольшое

В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует.

Причина в том, что вертикально расположенные коллекторы для перемещения рабочей среды имеют настолько узкое сечение, что наличие значительного количества взвешенных частиц приводит к тому, что они забиваются. Поскольку радиаторы Prado являются неразборной конструкцией, в случае нарушения циркуляции теплоносителя предпринять что-либо будет сложно.
