Мощность биметаллических радиаторов отопления таблица. Сколько нужно радиаторов на одну комнату
Монтаж биметаллического радиатора
| Бренд | маркировка | Расстояние между осями | Параметры В/Ш/Г (мм) | Рабочее давление максимум (бар) | Тепловая мощность секции (Вт) | Объём секции (л) | Масса (кг) | Макс. ᶷC | Срок гарантии | Производитель |
| Global | STYLE 350 | 350 | 425/80/80 | 35 | 125 | 0,16 | 1,56 | 110 | 10 | Италия |
| STYLE 500 | 500 | 575/80/80 | 35 | 168 | 0,2 | 1,97 | 110 | 10 | Италия | |
| STYLE PLUS 350 | 350 | 425/80/95 | 35 | 140 | 0,17 | 1,5 | 110 | 10 | Италия | |
| STYLE PLUS 500 | 500 | 575/80/95 | 35 | 185 | 0,19 | 1,94 | 110 | 10 | Италия | |
| Tenrad | TENRAD 350 | 350 | 400/80/77 | 24 | 120 | 0,22 | 1,22 | 120 | 10 | Германия |
| TENRAD 500 | 500 | 550/80/77 | 24 | 161 | 0,15 | 1,45 | 120 | 10 | Германия | |
| Алтермо | АЛТЕРМО ЛРБ | 500 | 575/82/80 | 18 | 169 | 0,15 | 2,5 | 130 | 5 | Украина |
| АЛТЕРМО РИО | 500 | 570/82/60 | 18 | 166 | 0,15 | 2,0 | 130 | 5 | Украина | |
| Grandini | GRANDINI 350 | 350 | 430/80/82 | 16 | 130 | 0,26 | 1,55 | 120 | 5 | Китай |
| GRANDINI 500 | 500 | 530/80/80 | 16 | 167 | 0,38 | 1,85 | 120 | 5 | Китай |
Таблица мощности биметаллических радиаторов отопления в зависимости от бренда
Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение.
Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.
Мощность секции биметаллического радиатора зависит от производителя

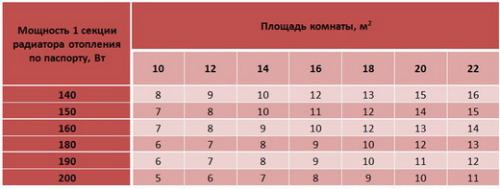

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.
Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.
Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.
Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.
Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.
Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.
Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.
Теплоотдача радиаторов отопления таблица. Таблица расчетов теплоотдачи радиаторов отопления

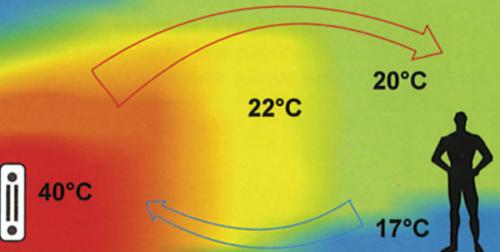

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.
Это коэффициент, определяющий количество выделенного тепла устройством.
Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.
Сколько нужно тепла для отопления?
Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .
В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.
К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

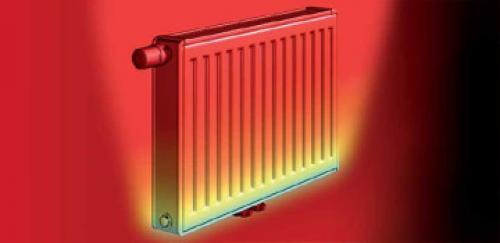

Теплоотдача – ключевой показатель эффективности
Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .
Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.
Вычисления производятся по формуле:

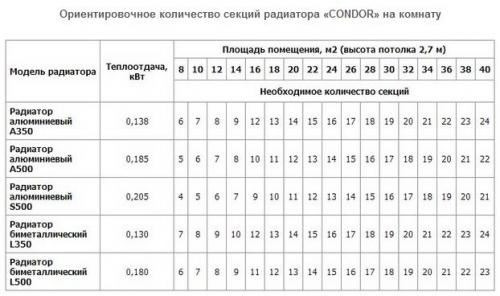

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)
Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м2.
Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.
Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

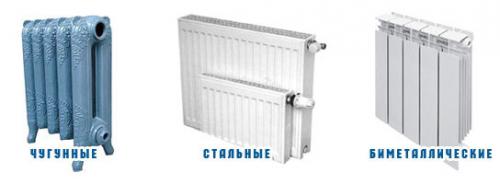

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.
Узнайте?
Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.
Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.
Сравнение показателей: анализ и таблица
Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .
| Тип радиатора | Межосевое расстояние (мм) | Теплоотдача (КВт) | Температура теплоносителя (0С) |
| 500 | 0,183 | ||
| 500 | 0,2 | ||
| 500 | 0,16 | ||
| Медные | 500 | 0,38 | 150 |
Факторы, которые влияют на показатели
Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

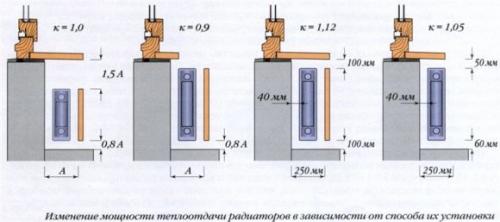

На эффективность КПД влияет правильный монтаж теплоприборов :
- Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
- Обязательно предусматривается установка воздуховыпускника (крана Маевского).
- Горизонтальное положение теплоприбора.
Радиаторы с лучшей теплоотдачей:
| Материал | Модель, производитель | Номинальный тепловой поток (КВт) | Стоимость за секцию (руб) |
| Rifar Alum 500 | 0,183 | 700,00 | |
| Elsotherm AL N 500х85 | 0,181 | 500,00 | |
| Royal Thermo PianoForte 500 | 0,185 | 1500,00 | |
| Sira RS Bimetal 500 | 0,201 | 1000,00 |
Какие радиаторы выбрать для частного дома, поможет сделать выбор.
в нашей статье.
Технические характеристики алюминиевых радиаторов отопления на
Размещение радиаторов

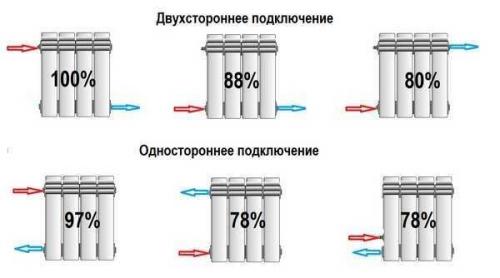

Выделяют следующие типы подключения:
- Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
- Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
- Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
- Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.
Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.
Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.
Как улучшить теплоотдачу
Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.
Биметаллические радиаторы. Лучшие биметаллические радиаторы отопления 2022

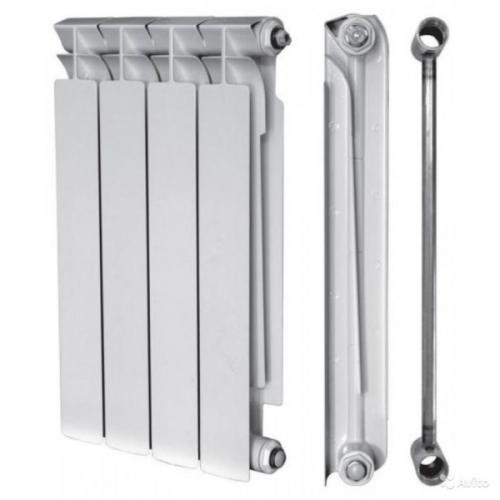

Стильный внешний вид, уют и комфорт в доме в зимнее время года, приемлемая стоимость и продолжительный срок эксплуатации. Именно за эти характеристики покупатели предпочитают биметаллические радиаторы отопления. КП составила рейтинг топ-10 устройств
Лучшие биметаллические радиаторы отопления. Фото: shutterstock.com
Сложно себе представить современную квартиру без радиатора отопления. Спрос на эти устройства достаточно высок. Производители вовсю стремятся удивить конечного потребителя эргономичностью, оригинальным дизайном, качеством, и даже весом устройства. В сегодняшней подборке мы намерены тщательно изучить биметаллические радиаторы отопления. Данный прибор имеет ряд существенных отличий от своих аналогов. В частности, в конструкции устройства используются одновременно два металла: сталь и алюминий. Последний обеспечивает устройству высокую теплоотдачу и прочность, а сталь делает радиатор устойчивым к коррозии. Внешне отличить биметаллический радиатор от обычного алюминиевого прибора довольно проблематично. Они выглядят абсолютно одинаково. Основное отличие кроется внутри. Алюминиевые пластины устройства крепятся к сердечнику радиатора, который выполнен из стальных труб.
КП тщательно проанализировала предложения от производителей и составила рейтинг топ-10 биметаллических радиаторов отопления 2022.
Выбор редакции
1. Радиатор биметаллический Royal Thermo BiLiner 500 (средняя цена 2 800 рублей)
На первом месте нашего рейтинга расположился радиатор биметаллический Royal Thermo BiLiner 500 . Данное устройство окрашивается сверхстойкой 7-уровневой краской. Это предотвращает появление сколов и трещин на поверхности. Производители продумали и дизайнерскую часть. Так, радиатор выпускается в трех различных цветах (белом, черном и сером). Он отлично впишется в любой интерьер. Гарантия на устройство составляет 25 лет.
Основные характеристики
| Тип | секционный |
| Конструкция | настенная |
| Вертикальная конструкция | нет |
| Подключение | боковое |
| Материал | биметаллический |
| Теплоотдача радиатора | 171…2394 Вт |
| Межосевое расстояние | 500 мм |
| Максимальная рабочая температура | 110°C |
| Максимальная мощность | 171…2394 Вт |
| Максимальное рабочее давление | 30 бар |
| Опрессовочное давление | 45 бар |
Плюсы и минусы
Очень большой гарантийный срок, высокая теплоотдача, качественное покрытие
Есть вероятность брака резьбы, некачественная сборка
Показать еще
2. Радиатор биметаллический Rifar Monolit 500 (средняя цена 3 100 рублей)
Данное устройство состоит из 10 секций, которые позволяют максимально реализовать нагревательный потенциал. Помимо этого, для соединений используется отличающаяся высокой надежностью контактно-стыковая сварка. Радиатор Rifar Monolit 500 идеально подойдет для отопления частных домов, административных и общественных учреждений. Устройство выпускается в двух цветах (черном и белом).
1 секция биметаллического радиатора на сколько квадратов. Расчет по объему
Расчет оптимальных параметров биметаллических радиаторов для помещений с высотой потолков более 2,6 метра осуществляется по объему . В соответствии с установленными нормами, для отопления одного кубического метра необходимо:
- 41 Ватт, если помещение находится в многоквартирном панельном доме.
- 34 Ватта, если помещение находится в кирпичном доме.
Определение нужного количества секций биметаллического радиатора выполняется по следующей схеме:
- Определяем расчетный объем в кубических метрах. Для этого умножаем высоту комнаты на ее площадь.
- Умножаем полученное значение на норматив теплопотребления (то есть на 34 или 41 Ватт), так мы получим мощность нормативного потребления тепла.
- Итоговое значение делим на паспортную теплоотдачу одного ребра биметаллического радиатора (берем значение из технического описания или паспорта на изделие) — так удалось узнать, сколько секций нужно.
Альтернативные методы расчета
Существует и еще одна методика расчета секций биметаллических радиаторов, которая очень проста, но дает лишь приблизительный результат. Чаще всего ее используют сантехники, когда им предстоит выполнить расчет множества приборов, имеющих высокую суммарную мощность.
Считается, что в квартире со стандартной высотой потолков, расположенной в средней полосе России, одна секция биметаллического радиатора, имеющая среднюю мощность, способна обеспечивать теплом 1,8 кв. метров площади . Таким образом, для определения нужного количества секций биметаллического радиатора остается лишь поделить площадь комнаты на 1,8.
Мощность радиатора отопления на квадратный метр. Как расчитать мощность радиаторов отопления
Отправляясь в магазин за радиаторами, можно всецело положиться на квалификацию продавца и приобрести их столько, сколько он скажет. Но, как Вы понимаете, зарплата этого человека напрямую зависит от количества проданных единиц товара. Поэтому ниже будет приведен расчет, который либо вообще избавит Вас от чужих советов, либо позволит перепроверить их в случае, если Вы засомневались.
Произведем расчет мощности радиаторов отопления на конкретных числах. Предположим, необходимо обогреть комнату в 14 квадратных метров и высотой 3 метра. Первым делом необходимо узнать объем помещения. Он рассчитывается следующим образом:
14 кв. м. х 3 м. = 42 куб. м.
Для дальнейших расчетов полезно знать следующее. Чтобы обогреть один кубический метр квартиры в строении стандартной постройки необходимо затратить 41 Ватт тепловой мощности. Это условие справедливо для климата европейской части России (в том числе, и для городов Москва и Нижний Новгород), а также Беларуси, Молдавии и Украины.
Значит, для определения необходимой мощности нужно перемножить объем помещения на этот норматив, т. е. на 41 Ватт: 42 х 41 Вт = 1722 Вт. Полученный показатель — количество тепла, которое должны отдать радиаторы, чтобы обогреть предполагаемое помещение.
В соответствии с проведенными вычислениями, владельца предполагаемого помещения вполне устроит отопительное устройство мощностью 1700 Вт (округление 1722 лучше производить в меньшую сторону).
Чтобы уже полностью быть уверенным, можно увеличить полученную мощность процентов на 20. На случай особо холодных зим, так сказать. Получим: 1700 х 1,2 = 2040. Округлим эту цифру в меньшую сторону. Таким образом, для гарантированного тепла в особо холодную зиму понадобится радиатор мощностью 2 кВт.
Далее нужно понять, сколько секций необходимо, чтобы обеспечить полученную величину мощности. Сделать это не менее просто. На упаковке (или во вкладыше) всякого радиатора имеется информация о его тепловой мощности. Под нею понимают то количество тепла, которое отдаст радиатор в процессе охлаждения с температуры нагрева до 20 градусов Цельсия (средняя комнатная температура). Зная, что одно ребро биметаллического или алюминиевого радиатора обладает мощностью порядка 150 Вт, рассчитаем необходимое количество ребер: 2000. 150 = 13,3 шт. Следовательно, радиатора с 13-тью ребрами будет достаточно.
