Мощность чугунных радиаторов отопления. Факторы, которые влияют на показатели

Мощность чугунных радиаторов отопления. Факторы, которые влияют на показатели

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

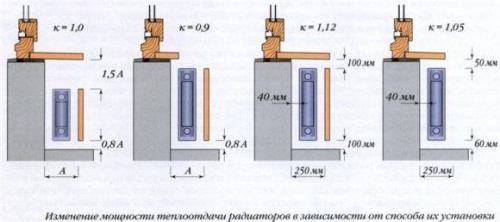

На эффективность КПД влияет правильный монтаж теплоприборов:

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Размещение радиаторов

Выделяют следующие типы подключения:

1. Диагональное. Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее). Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной, так как дальняя боковая сторона не будет прогреваться в данной мере.

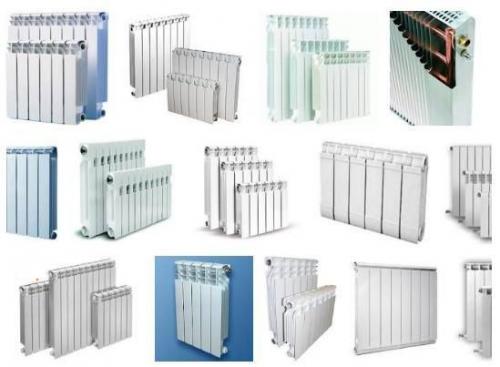

Теплоотдача радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

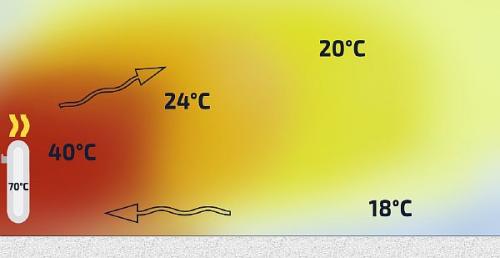

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70⁰С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70⁰С, средней комнатной температуре – 22⁰С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи= (184 + 20)/2 = 102⁰С

t_{обратки}= (184 — 20)/2= 82⁰С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77⁰С, а Δt составит примерно 40⁰С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м²помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м²площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

• двойная рама – 1,27;
• стеклопакет двойной – 1,0;
• стеклопакет тройной – 0,85.

Кпд чугунной и алюминиевой батареи. Обзор моделей и производителей

Рейтинг алюминиевых радиаторов отопления и обзор производителей поможет вам подобрать оптимальный вариант для загородного дома или квартиры с автономным отоплением:

1. Итальянский производитель Faral выпускает изделия двух типов с расстоянием между осями 30 и 50 см. Глубина приборов составляет 8,5-9 см. Минимальное число секций – 3, максимальное – 16. Для соединения отдельных секций используются стальные ниппели. Герметичность соединений обеспечивается специальными прокладками. Популярные модели производителя:
   • GREEN HP 350 и 500 – предельное давление не выше 16 бар, вес 1,12-1,48 кг, мощность 136-180 Вт, вместительность 0,26-0,33 л;
   • TRIO HP 350 и 500 – максимальное давление не более 16 бар, вес 1,23-1,58 кг, мощность 151-212 Вт, вместительность 0,4-0,5 л.

1. Итальянская фирма Radiatori 2000 для изготовления своей продукции использует современные технологии, поэтому изделия фирмы отличаются хорошей теплопередачей и устойчивостью к коррозии. Краска на поверхность наносится методом анафореза и фиксируется эпоксидно-полиэфирным напылением. Лучшие изделия этой фирмы:
   • Radiatori 350R – рабочее давление находится в пределах 16 бар, вес 1,4 кг, мощность 144 Вт, вместительность 0,43 л;
   • Radiatori 500R – рабочее давление не выше 16 бар, вес 1,6 кг, мощность 199 Вт, вместительность 0,58 л.

1. Итальянская компания Fondital выпускает продукцию, специально разработанную для России и стран СНГ. В процессе производства соблюдаются российские ГОСТы и европейские стандарты. Радиаторы изготавливают методом литья под высоким давлением. Для производства используют алюминиевый сплав. Популярные изделия производителя:
   • Calidor модель Super 350 на 100 – предельное давление в районе 16 бар, вес 1,3 кг, мощность 144 Вт, вместительность 0,24 л;
   • Calidor модель Super 500 на 100 – максимальное давление не более 16 бар, вес 1,32 кг, мощность 193 Вт, вместительность 0,3 л.

1. Продукция отечественного завода Rifar адаптирована под наши отопительные системы и соответствует всем стандартам ГОСТ. От импортных аналогов радиаторы отличаются большим рабочим давлением, которое доходит до 20 бар. Популярные модели:
   • Alum 350 – максимальное давление не выше 20 бар, вес 1,2 кг, мощность 139 Вт, вместительность 0,19 л.
   • Alum 500 – предельное давление составляет 20 бар, вес 1,45 кг, мощность 183 Вт, вместительность 0,27 л.

Подбор подходящего алюминиевого радиатора выполняется с учетом его технических характеристик. Отечественные модели ничем не уступают в качестве и производительности импортным аналогам, но имеют более приемлемую стоимость.

Мощность радиатора отопления. Как расчитать мощность радиаторов отопления

Отправляясь в магазин за радиаторами, можно всецело положиться на квалификацию продавца и приобрести их столько, сколько он скажет. Но, как Вы понимаете, зарплата этого человека напрямую зависит от количества проданных единиц товара. Поэтому ниже будет приведен расчет, который либо вообще избавит Вас от чужих советов, либо позволит перепроверить их в случае, если Вы засомневались.

Произведем расчет мощности радиаторов отопления на конкретных числах. Предположим, необходимо обогреть комнату в 14 квадратных метров и высотой 3 метра. Первым делом необходимо узнать объем помещения. Он рассчитывается следующим образом:

14 кв. м. х 3 м. = 42 куб. м.

Для дальнейших расчетов полезно знать следующее. Чтобы обогреть один кубический метр квартиры в строении стандартной постройки необходимо затратить 41 Ватт тепловой мощности. Это условие справедливо для климата европейской части России (в том числе, и для городов Москва и Нижний Новгород), а также Беларуси, Молдавии и Украины.

Значит, для определения необходимой мощности нужно перемножить объем помещения на этот норматив, т. е. на 41 Ватт: 42 х 41 Вт = 1722 Вт. Полученный показатель — количество тепла, которое должны отдать радиаторы, чтобы обогреть предполагаемое помещение.

В соответствии с проведенными вычислениями, владельца предполагаемого помещения вполне устроит отопительное устройство мощностью 1700 Вт (округление 1722 лучше производить в меньшую сторону).

Чтобы уже полностью быть уверенным, можно увеличить полученную мощность процентов на 20. На случай особо холодных зим, так сказать. Получим: 1700 х 1,2 = 2040. Округлим эту цифру в меньшую сторону. Таким образом, для гарантированного тепла в особо холодную зиму понадобится радиатор мощностью 2 кВт.

Далее нужно понять, сколько секций необходимо, чтобы обеспечить полученную величину мощности. Сделать это не менее просто. На упаковке (или во вкладыше) всякого радиатора имеется информация о его тепловой мощности. Под нею понимают то количество тепла, которое отдаст радиатор в процессе охлаждения с температуры нагрева до 20 градусов Цельсия (средняя комнатная температура). Зная, что одно ребро биметаллического или алюминиевого радиатора обладает мощностью порядка 150 Вт, рассчитаем необходимое количество ребер: 2000. 150 = 13,3 шт. Следовательно, радиатора с 13-тью ребрами будет достаточно.
