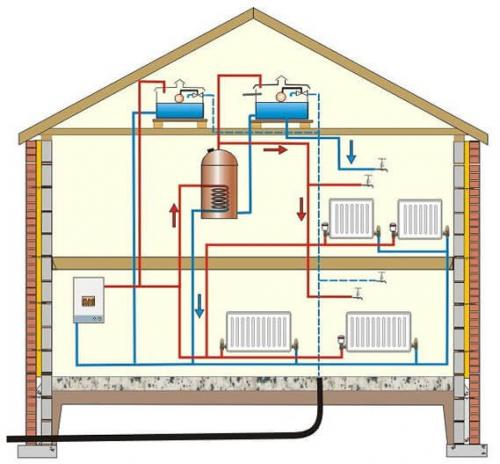

Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления

Расход теплоносителя в системе отопления. Количество теплоносителя в системе отопления

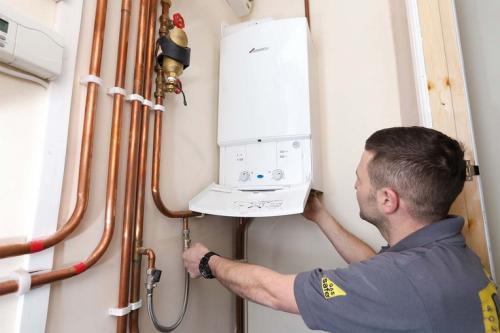

Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.

Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы «). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.
Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

• Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
• Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
• Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
• Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Расход теплоносителя в системе отопления можно примерно подсчитать и без суммирования. Можно просто исходить из мощности отопительной системы. Для расчёта используют соотношение, что отопительной системе для передачи одного килоВатта тепла понадобится 15 литров неплоносителя. Нетрудно подсчитать, что для отопительной системы мощностью 75 килоВатт понадобится 75х15=1125 литров теплоносителя. Ещё раз – этот метод приблизительный и не даёт точного объёма. Читайте также: «Как рассчитать систему отопления «.

Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима.
Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того, чтобы его скомпенсировать, применяют так называемые расширительные баки.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака
VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения)
V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

Существуют два варианта заполнения системы, в зависимости от её конструкции:

• Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
• Принудительная закачка с помощью насоса . Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

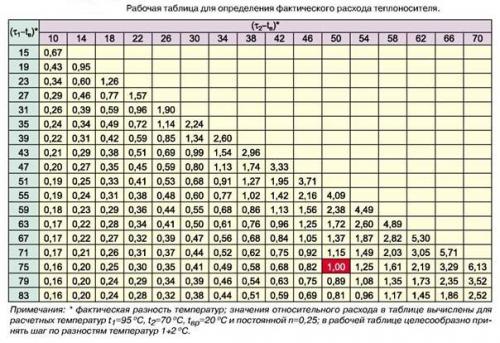

Расход теплоносителя это. Выбор циркуляционного насоса для системы отопления. Часть 2

Циркуляционный насос выбирается по двум основным характеристикам:

G* – расходу, выраженному в м3/час;

H – напору, выраженному в м.

*Для записи расхода теплоносителя производители насосного оборудования пользуются буквой Q. Производители запорной арматуры, например, Данфосс для расчета расхода пользуется буквой G.

В отечественной практике также используется эта буква.

Поэтому в рамках объяснений этой статьи мы также будем пользоваться буквой G, Но в других статьях, подойдя непосредственно к разбору графика работы насоса, для расхода мы все же будем использовать букву Q.

Определение расхода (G, м3/час) теплоносителя при выборе насоса

Отправной точкой для подбора насоса служит количество тепла, которое теряет дом. Как это узнать? Для этого нужно сделать расчет теплопотерь.

Это сложный инженерный расчет, предполагающий знание многих составляющих. Поэтому в рамках этой статьи мы опустим это объяснение, а за основу количества теплопотерь возьмем одну из распространенных (но далеко не точных) методик, которой пользуются многие монтажные фирмы.

Ее суть заключается в некоем среднем показателе потерь на 1 м2.

Эта величина условна и составляет 100 Вт/м2 (если дом или комната имеют неутепленные кирпичные стены, да еще недостаточной толщины, количество тепла, теряемого помещением, будет значительно больше.

Обратите внимание

И наоборот, если ограждающие конструкции дома сделаны с применением современных материалов и имеют хорошую теплоизоляцию, потери тепла будут снижены и могут составлять 90 или 80 Вт/м2).

Итак, предположим, что вы имеете дом площадью 120 или 200 м2. Тогда условленное нами количество теплопотерь для всего дома будет составлять:

Какое это имеет отношение к насосу? Самое прямое.

Процесс теплопотерь в доме происходит постоянно, а значит и процесс нагревания помещений (компенсация теплопотерь) должен идти постоянно.

Представьте, что у вас нет насоса, нет трубопроводов. Как бы вы решили эту задачу?

Чтобы компенсировать теплопотери вам пришлось бы сжигать какой-то вид топлива в отапливаемом помещении, например, дрова, что в принципе тысячелетиями люди и делали.

Но вы решили отказаться от дров и использовать для обогревания дома воду. Что вам пришлось бы делать? Вам пришлось бы брать ведро( -а), наливать туда воду и греть ее на костре или газовой плите до температуры кипения.

После этого брать ведра и нести их в комнату, где вода отдавала бы свое тепло помещению. Затем брать другие ведра с водой и снова ставить их на костер или газовую плиту для нагревания воды, а затем нести их в комнату взамен первых.

И так до бесконечности.

Сегодня за вас эту работу выполняет насос. Он заставляет воду двигаться к устройству, где она нагревается (котел), а затем для передачи сохраненного в воде тепла по трубопроводам направляет ее к отопительным приборам для компенсации теплопотерь в помещении.

Возникает вопрос: сколько нужно воды в еденицу времени, нагретой до заданной температуры, чтобы компенсировать теплопотери дома?

Как это посчитать?

Для этого нужно знать несколько величин:

• количество тепла, которое необходимо для компенсации тепловых потерь (в этой статье за основу мы взяли дом  площадью 120 м2 с теплопотерями 12000 Вт)
• удельная теплоемкость воды равная 4200 Дж/кг * оС;
• разница между начальной температурой t1 (температура обратки) и конечной температурой t2 (температурой подачи), до которой нагревается теплоноситель (эта разница обозначается как ΔT и в теплотехнике для расчета систем радиаторного отопления определяется в 15 – 20 оС).

Эти значения нужно подставить в формулу:

G = Q / (c * (t2 – t1)), где

G – требуемый расход воды в системе отопления, кг/сек. (Этот параметр должен обеспечивать насос. Если купить насос с меньшим расходом, то он не сможет дать количество воды необходимое для компенсации тепловых потерь; если взять насос с завышенным расходом, это приведет к снижению его КПД, перерасходу электроэнергии и большим начальным затратам);

Q – количество тепла Вт, необходимое для компенсации теплопотерь;

t2 – температура конечная, до которой нужно нагреть воду (обычно 75, 80 или 90 оС);

t1 – температура начальная (температура теплоносителя, остывшего на 15 – 20 оС);

c – удельная теплоемкость воды, равная 4200 Дж/кг * оС.

Подставляем известные значения в формулу и получаем:

G = 12000 / 4200 * (80 – 60) = 0,143 кг/с

Такой расход теплоносителя в течение секунды необходим для компенсации тепловых потерь вашего дома площадью 120 м2.

Важно

На практике пользуются расходом воды, перемещенным в течение 1 часа. В этом случае формула, пройдя некоторые преобразования принимает следующий вид:

G = 0,86 * Q / t2 – t1;

или

G = 0,86 * Q / ΔT, где

ΔT – разность температур между подачей и обраткой (как мы уже увидели выше, ΔT – величина известная, закладываемая изначально в расчет).

Расход теплоносителя в контуре теплого пола. Информация по назначению калькулятора

О нлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Т епловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

П равильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

С истема теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

П олученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Расход теплоносителя через радиатор. Конкретные расчёты

Допустим, нужно сделать расчёт для домовладения площадью 150 кв. м. Если принять, что на 1 квадратный метр теряется 100 Ватт тепла, получаем: 150х100=15 кВатт тепловых потерь.

Как соотносится это значение с циркуляционным насосом? При тепловых потерях происходит постоянный расход тепловой энергии. Для поддержания температурного режима в помещении необходимо большее количество энергии, чем для его компенсации.

Для расчёта циркуляционного насоса для системы отопления, следует понимать, какие у него функции. Это устройство выполняет следующие задачи:

• создать напор воды, достаточный для того, чтобы преодолеть гидравлическое сопротивление узлов системы;
• перекачать по трубам и радиаторам такой объем горячей воды, который требуется для эффективного прогрева домовладения.

То есть, для того, чтобы система заработала, нужно подогнать тепловую энергию к радиатору. И эту функцию выполняет циркуляционный насос. Именно он стимулирует подачу теплоносителя к приборам отопления.

Следующая задача: какое количество воды, согретой до нужной температуры, надо доставить к радиаторам за определённый период времени, при этом компенсируя все теплопотери? Ответ выражается в количестве перекачанного теплоносителя в единицу времени. Это и будет называться мощностью, которой обладает циркуляционный насос. И наоборот: можно определить примерный расход теплоносителя по мощности насоса.

Данные, которые для этого нужны:

• Количество тепловой энергии, необходимой для того, чтобы компенсировать теплопотери. Для данного домовладения площадью 150 кв. метров эта цифра 15 кВт.
• Удельная теплоёмкость воды, которая выступает в роли теплоносителя — 4200 Дж на 1 килограмм воды, на каждый градус температуры.
• Дельта температур между водой на подаче из котла и на последнем отрезке трубопровода в обратке.

Считается, что в нормальных условиях это последнее значение не бывает больше 20 градусов. В среднем берут 15 градусов.

Формула для того, чтобы рассчитать насос, следующая: G/(cх(Т1-Т2))= Q

• Q — это расходование теплоносителя в отопительной системе. Столько жидкости при определённой температуре нужно доставить циркуляционному насосу к отопительным приборам в единицу времени, чтобы теплопотери были компенсированы. Нецелесообразно приобретать устройство, у которого мощность больше. Это приведёт только к повышенному расходу электричества.
• G — теплопотери дома;
• Т2 — температура теплоносителя, вытекающая из теплообменника котла. Это именно тот уровень температуры, который нужен для обогрева помещения (примерно 80 градусов);
• Т1 — температура теплоносителя на обратном трубопроводе при входе в котёл (чаще всего 60 градусов);
• с — это удельная теплоёмкость воды (4200 Джоулей на кг).

При вычислении с помощью указанной формулы получается цифра 2,4 кг/с.

Теперь нужно перевести этот показатель на язык производителей циркуляционных насосов.

1 килограмм воды соответствует 1 кубическому дециметру. Один кубический метр равен 1000 кубических дециметров.

Получается, что в секунду насос перекачивает воду следующим объёмом:

2,4/1000=0,0024 куб. м.

Далее нужно перевести секунды в часы:

0,0024х3600=8,64 куб. м/ч.

Расход теплоносителя по мощности онлайн. Расчет калорифера: онлайн-калькулятор расчета мощности и расхода теплоносителя

При конструировании системы воздушного отопления используются уже готовые калориферные установки.

Для правильного подбора необходимого оборудования достаточно знать: необходимую мощность калорифера, который впоследствии будет монтироваться в системе отопления приточной вентиляции, температуру воздуха на его выходе из калориферной установки и расход теплоносителя.

Для упрощения производимых расчетов вашему вниманию представлен онлайн-калькулятор расчета основных данных для правильного подбора калорифера.

С помощью него вы сможете рассчитать:

1. Тепловую мощность калорифера кВт. В поля калькулятора следует ввести исходные данные об объеме проходящего через калорифер воздуха, данные о температуре поступаемого на вход воздуха, необходимую температуру воздушного потока на выходе из калорифера.
2. Температуру воздуха на выходе . В соответствующие поля следует ввести исходные данные об объеме нагреваемого воздуха, температуре воздушного потока на входе в установку и полученную при первом расчете тепловую мощность калорифера.
3. Расход теплоносителя . Для этого в поля онлайн-калькулятора следует ввести исходные данные: о тепловой мощности установки, полученные при первом подсчете, о температуре теплоносителя подаваемого на вход в калорифер, и значение температуры на выходе из устройства.

Расчета калориферов, в качестве теплоносителя которых используется вода или пар, происходит по определенной методике. Здесь важной составляющей являются не только точные расчеты, но и определенная последовательность действий.

Если вы не найдете ответ на свой вопрос в этой статье, то посмотрите вопросы наших читателей. Может быть кто-то уже задавал вопрос, похожий на ваш:

• Как обосновать использование электрокалориферов для фотолаборатории
• Как произвести расчет калорифера по площади помещения
• Подбор мощности и количества калориферов для двух помещений 20*70 + 20*70 м

где:

L — объемное количество нагреваемого воздуха, м.куб/час p — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

Определяем расход теплоты для нагревания воздуха

где:

G — массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы) t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С

Вычисление фронтального сечения устройства, требующегося для прохода воздушного потока

Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха.

Фронтальное сечение — рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

f (м.кв) = G / v

где:

G — массовый расход воздуха, кг/час v — массовая скорость воздуха — для оребренных калориферов принимается в диапазоне 3 — 5 (кг/м.кв•с). Допустимые значения — до 7 — 8 кг/м.кв•с

Вычисление значений массовой скорости

Находим действительную массовую скорость для калориферной установки

  V (кг/м.кв•с) = G / f

где:

G — массовый расход воздуха, кг/час f — площадь действительного фронтального сечения, берущегося в расчет, м.кв

Мнение эксперта

Важно!

Не справляетесь самостоятельно с расчетами? Отправьте нам существующие параметры вашего помещения и требования к калориферу. Мы поможем вам с расчетом. Либо посмотрите существующие вопросы от пользователей по данной теме.

Расход теплоносителя в системе отопления многоквартирного дома. Как рассчитать объем и расход теплоносителя в системе

Индивидуальная система отопления похожа на кровеносную систему человека. Теплоноситель циркулирует по венам дома от его сердца в виде котла . Задача – доставлять тепло в каждую точку обогрева: радиаторы , теплый пол и др.

Монтаж системы отопления требует тщательной подготовки. Вам понадобится инструмент, правильно подобранное оборудование и, конечно, верные расчеты. Полезно будет проверить работоспособность по формулам, чтобы каждый элемент системы справлялся с поставленной задачей. Это важно и при модернизации системы, например, если вы заменяете трубы, добавляете радиаторы и достраиваете новые помещения, которые нужно отапливать.

Мы расскажем про важные параметры, которые нужно учесть при проектировании отопительной системы.

Мощность системы отопления

Этот параметр нужен для определения расхода теплоносителя и подбора котла, который справится с обогревом помещения. Сначала определяемся с мощностью, чтобы использовать ее в остальных формулах. Если данный параметр вам известен, переходите к следующему пункту.

Если же вы еще не знаете мощность, то ее легко определить исходя из площади всех помещений.

На 10 кв. м приходится 1 кВт

Такой подсчет действует для капитальных построек с хорошей теплоизоляцией и высотой потолков не более 3 м.

Допустим, площадь объекта составляет 2000 кв. м.

Расчет будет следующим

Объем теплоносителя

При монтаже системы отопления важно сделать не только расчет расхода теплоносителя, но и определить его объем. Для этого существует формула. Она помогает вычислить объем во всех элементах системы.

V теплоносителя = V котла + V радиаторов + V труб

• V котла – найдете в его техническом паспорте. У настенных газовых моделей этот параметр может составлять от 3 до 7 л. У напольных, в том числе твердотопливных, он больше – до 25 л.
• V радиаторов – тоже можно найти в техническом паспорте. Если его нет, возьмите усредненное значение в зависимости от материала: 1,5 л на секцию – для чугунных; 0,3 л на секцию – для биметаллических; 0,4 л на секцию – для алюминиевых. Сложите количество секций для каждого радиатора, а затем суммируйте все.
• V труб – можно вычислить по упрощенному алгоритму с помощью таблицы. Для этого общую длину труб умножаем на объем одного метра трубы в соответствии с ее типоразмером.

Определить соответствие поможет таблица

Вычислить объем трубопровода можно, умножив объем из последней колонки на общую длину труб. Например , если длина трубопровода 50 м с использованием трубы 1/2 дюйма, то мы умножаем 50 на 0,177. Получаем 8,85 куб. м.

Важно : если в системе на разных участках трубы имеют разный диаметр, необходимо рассчитывать объем каждого участка отдельно, а затем их объем суммировать. Например , из котельной выходит труба диаметром 1 дюйм, а в комнатах используются трубы диаметром 1/2 дюйма.

На заметку : нужно определить объем бака под тепловое расширение в зависимости от используемого теплоносителя. Если в качестве теплоносителя будет использована вода, объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20% . Стоит отметить, что объем бака может быть несколько больше расчетного числа, но ни в коем случае не меньше. Это упрощенный подход для оценки. Есть более точные формулы, для которых нужны справочные данные по физическим свойствам выбранного антифриза.

Расход теплоносителя

На что влияет расход теплоносителя в системе отопления и зачем его определять? По этому параметру подбирают циркуляционный насос для принудительного движения теплоносителя в системе. Верные подсчеты помогут спроектировать систему правильно для работы без потерь напора.

Чтобы определить расход теплоносителя, используются разные формулы. Мы расскажем про наиболее распространенные. Вы можете применить одну из них или несколько для самопроверки. Только вам надо будет перевести полученные значения в литры в минуту.

1. Инженерная формула

m = Q / (Cp × Δt)

• m – расход теплоносителя, кг/с
• Q – суммарная мощность системы отопления, кВт
• Cp – удельная теплоемкость теплоносителя, кДж (при подсчете для воды берем средний показатель 4,19 кДж)
• Δt – разница температур на входе и выходе котла (чаще всего это 5 °C)

Если вы хотите правильно подсчитать расход теплоносителя, формула поможет избежать ошибок. Просто подставьте в нее параметр тепловой мощности.

Например, мощность составляет 200 кВт. А остальные значения возьмем усредненные.

Расчет по формуле будет следующим

m = 200 / (4,19 × 5) = 9,54 кг/с



2. Упрощенная формула

Есть также упрощенный расчет расхода теплоносителя по тепловой нагрузке. Им пользуются не столько инженеры, сколько хозяева домов, которые хотят выполнить работу самостоятельно.

Для этого нужно тепловую мощность разделить на 20 (усредненное значение для расчета при использовании воды в системе).

Вернемся к нашему примеру. Если мощность составляет 200 кВт, то мы разделим ее на 20.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/raschet-rashoda-teplonositelya-po-teplovoy-nagruzke-kak-sdelat-raschyot
