Расчет количества секций биметаллического радиатора. Почему нужно делать расчет, а не выбирать радиатор «на глаз»?

Расчет количества секций биметаллического радиатора. Почему нужно делать расчет, а не выбирать радиатор «на глаз»?

Обратите внимание: зачастую при покупке биметаллического прибора некоторые ориентируются на то, сколько секций было в прежде эксплуатируемых чугунных батареях. Такой подход в корне неверный.

Теплоотдача секции биметаллического прибора значительно выше, чем чугунного , поэтому количество ребер будет разным. А в частности, тепловая мощность одной секции чугунного радиатора составляет в среднем от 80 до 160 Ватт, а для биметаллического этот параметр соответствует примерно 200 Ватт.

Некоторые решают выполнить расчет количества секций «на глаз», например, если в чугунной батарее их было 9, то выбрать биметаллический радиатор с 6 секциями. Но в конечном итоге вероятность «угадать» крайне мала, и получается, что после установки нового прибора в помещении либо очень холодно, либо наоборот — слишком жарко. Именно поэтому правильнее изначально сделать точный расчет биметаллических радиаторов. К счастью, современные производители выпускают устройства с различным числом секций и не составляет сложности подобрать модель для помещения фактически с любыми планировочными особенностями.

Выполнить корректный расчет количества биметаллических радиаторов и секций не так уж сложно, но для этого нужно знать технические характеристики помещения, в котором планируется установка . А в частности, потребуются следующие значения: фактическая площадь помещения и объем отапливаемой комнаты. Далее выбираем, как именно (т.е. по какой методике) будет удобнее всего рассчитать количество секций биметаллического радиатора.

Расчет количества секций радиатора отопления снип. Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

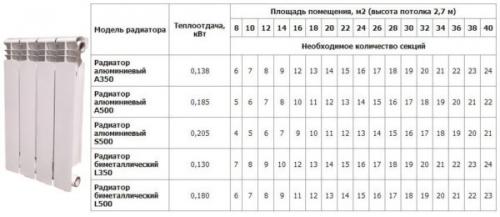

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

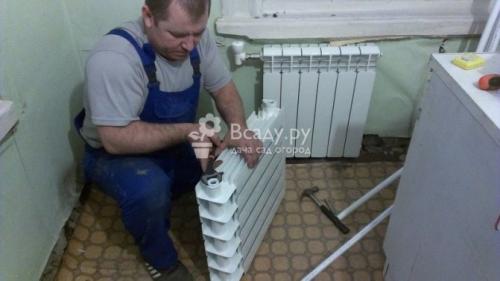

Секция биметаллического радиатора. Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

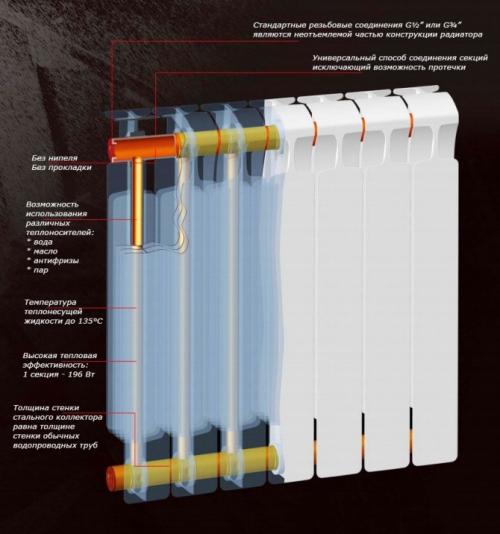

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

• Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
• Экономичность . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
• Долговечность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Подбор радиатора отопления расчет количества секций. Точные способы расчета радиаторов отопления

Способы расчета радиаторов отопления
Если отапливаемое помещение не относится к типовому, то от усредненной формулы расчета радиаторов отопления лучше отказаться. Если высота потолков превышает 2,5 метра, то целесообразней использовать формулу расчета, которая зависит не от площади, а от объема отапливаемого помещения. Узнать объем помещения не составит труда – нужно только умножить его площадь на высоту. Строительные нормативы гласят, что на один кубометр отапливаемой площади должно приходиться 41 Вт мощность радиаторов.

Технические характеристики радиаторов отопления

Тогда формула расчета количества секций радиаторов выглядит следующим образом: N= S*H*41/P, где S — площадь помещения, H – высота помещения, N – количество секций радиатора, P – мощность одной секции.

Расчет количества секций радиатора отопления в частном доме должен учитывать качество остекления оконных проемов, степень утепления дома и другие параметры. В этом случае формула расчета выглядит следующим образом N=100*S*K1*K2*K3*K4*K5*K6*K7/ P, где:

• N – количество секций радиатора;
• S –площадь отапливаемого помещения;
• K1 – коэффициент остекления (для обычного окна равен 1,27; для стеклопакета с двумя стеклами – 1; для тройного – 0,87);
• K2 – коэффициент утепления дома, при плохой изоляции – равен 1,27; при удовлетворительной –1; при хорошей – 0,85;
• K3 –соотношение площади окон к площади пола (50% коэффициент равен 1,2; 40%- 1,1, 30% -1; 20% — 0,9; 10% — 0,8);
• K4 – температурный коэффициент, учитывающий среднюю температуру в помещении в самую холодную неделю (в 35 градусов, будет равен 1,5; при 25 – 1,3; при 20 – 1,1; при 15 градусах – 0,9; при 10 – 0,7);
• K5 – учет количества внешних стен (для комнаты с одной стеной коэффициент равен 1,1; для комнаты с двумя стенами – 1,2; с тремя – 1,3);
• K6 – коэффициент, учитывающий характер помещения этажом выше (для неотапливаемого чердака коэффициент равен единице, для отапливаемого подсобного помещения – 0,9; отапливаемой комнаты – 0,7);
• K7 — коэффициент, учитывающий высоту потолков (для стандартной высоты потолков в 2,5 м коэффициент равен единице; 3 метра – 1,05; 3,5 м – 1,1; 4 м – 1,15).

Сколько секций радиатора нужно на 20 квадратов. Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

• батареи из алюминия — 190 Вт;
• биметаллические — 185 Вт;
• чугунные приборы обогрева — 145 Вт;

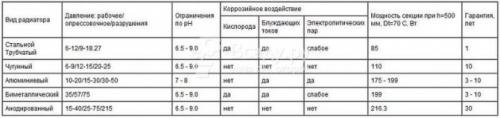

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

• алюминий — 1,9-2 м кв.;
• алюминий и сталь — 1,8 м кв.;
• чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

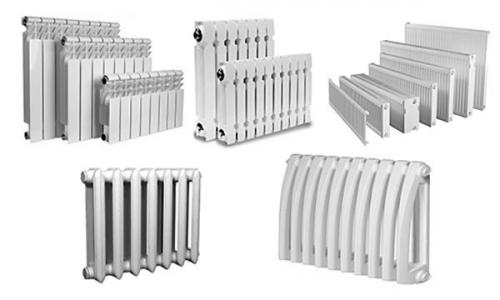

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

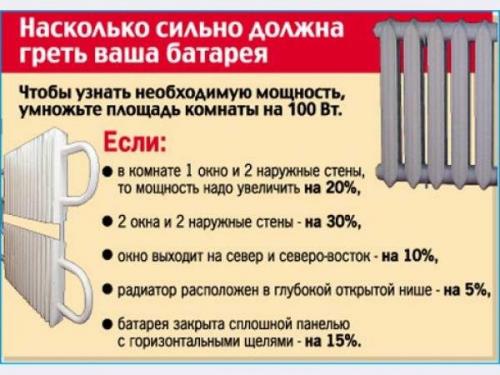

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

• воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
• посчитайте коэффициент 50см/40см = 1,25;
• подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

• Площадь жилья.
• Высота потолков.
• Число и площадь дверных и оконных проёмов.
• Температурные условия за окном в период отопительного сезона.

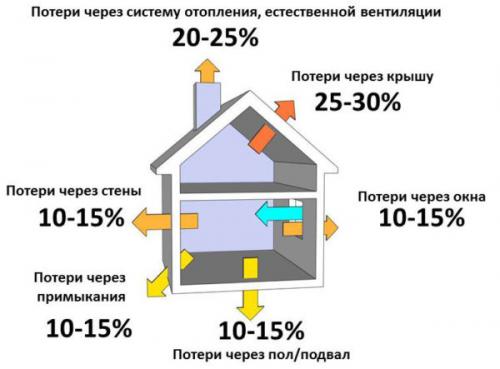

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

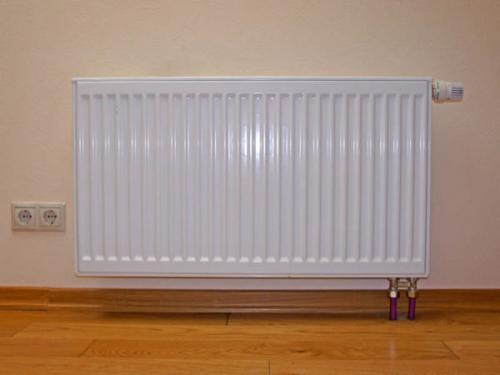

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

• толщина и материал стен и перекрытий;
• площадь остекления;
• материал напольного покрытия;
• наличие или отсутствие утеплителя на полу;
• занавески и гардины в оконных проёмах.

Сколько секций радиатора надо на кухню. Рассчитываем необходимое количество секций радиатора

Подходы к расчёту могут быть разными, поэтому выбирайте способ, который для вас будет наиболее удобен и одновременно точен. В зависимости от выбранной методики вам потребуются разные параметры.

По площади

Этот вариант подходит для помещений со стандартной высотой потолков в диапазоне 240–260 см. Такой расчёт в достаточной степени приблизительный, однако на его результаты вполне допустимо опираться.

В соответствии с действующими строительными нормами на 1 кв.м такого помещения должно приходиться не менее 100 Вт мощности обогрева. То есть на пространство в 15 кв.м понадобится 1500 Вт тепла. Теперь берём из документации к выбранному радиатору мощность 1 секции и делим на неё 1500 Вт. Например, если вы присмотрели биметаллическую батарею с мощностью 150 Вт на секцию, то для помещения из примера понадобится 10 секций.

Важно: если при расчёте не получается целое количество, то округлять, как правило, следует в бОльшую сторону. Однако если тепловые потери у помещения меньше средних значений, то допускается округлять количество секций в сторону уменьшения. Если же теплопотери больше среднего, то тепловая производительность радиаторов должна быть больше. В частности, для помещений с неостекленным балконом или с угловым расположением, когда на улицу выходят сразу 2 стены, расчётная мощность должна быть выше в среднем на 20%. Большое значение имеет и характер остекления. Чем толще стеклопакет, тем эффективнее удерживается тепло внутри – следовательно, производительность отопления здесь может быть меньше – об этом мы поговорим ниже.

По объёму помещения

Для получения более точных результатов следует учитывать не только площадь, но и высоту помещения. А если она не стандартная, то включать её в расчёты нужно обязательно. Общий принцип расчётов здесь тот же, только меняются нормативные значения.

Действующие СНиПы рекомендуют выделять на каждый кубометр внутреннего пространства 41 Вт тепломощности. Если же помещение надёжно утеплено снаружи и застеклено многокамерными стеклопакетами, то можно использовать норматив в 34 Вт на 1 кубометр.

Если в нашем помещении площадью 15 кв.м потолки высотой 3 м, то на его обогрев потребуется: 15*3*41 = 1845 Вт тепловой энергии. Теперь делим полученное значение на мощность 1 секции – 1845:150 – и находим, что для такого помещения нужен 12-секционный отопитель.

Учитывайте, что указываемая производителем радиатора тепловая мощность практически всегда соответствует максимальной температуре теплоносителя. На практике же он зачастую холоднее, поэтому и тепла поверхностью батареи будет выделяться меньше. Поэтому если в документации к ней указывается диапазон мощностей, то ориентироваться лучше на нижнюю границу. В этом случае результаты расчёта будут ближе к истине.

Для нестандартного пространства

Приведенные выше формулы работают для стандартных помещений – однако таковыми могут считаться далеко не все квартиры и тем более частные дома и коттеджи. Здесь, чтобы рассчитать количество секций радиатора с достаточной точностью, нужно учесть массу индивидуальных нюансов. Поэтому в формулу “100Вт * площадь вводятся дополнительные коэффициенты, значение которых выбирается с учетом особенностей планировки, изоляции, отделки и т.д. Для большего удобства мы собрали такие поправочные коэффициенты и разделили их по группам.

В зависимости от того, как и чем остеклено помещение, количество радиаторных секций умножается на:

27 – двойные деревянные рамы;

0 – двухкамерный стеклопакет;

85 – трёхкамерный стеклопакет или двухкамерный, заполненный аргоном.

Независимо от типа остекления нужно делать поправку и на отношение его площади к площади помещения:

2 – пропорция 0.5

1 – 0.4;

0 – 0.3;

9 – 0.2;

8 – 0.1.

Влияет и надёжность теплоизоляции стен:

27 – отсутствующая или слабая изоляция;

0 – хорошая защита от потерь тепла, например, двойная кирпичная кладка либо закрытие стен утеплителем;

85 – высокая степень теплоизолированности.
