Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления.Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Обвязка котла двухэтажного дома. Схема отопления двухэтажного дома с двухконтурным котлом

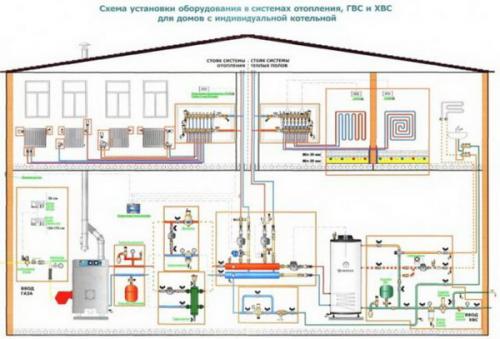

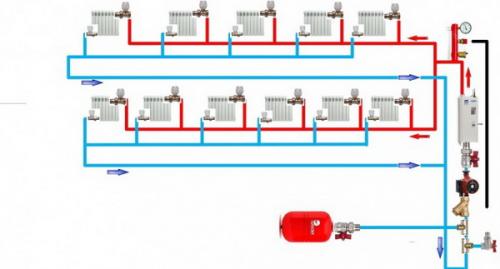

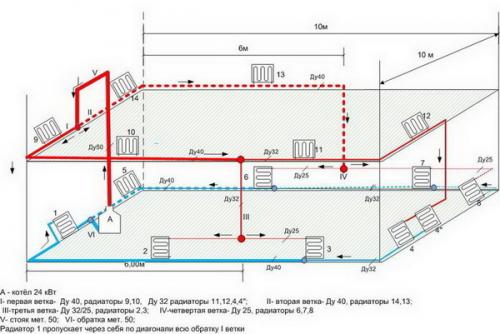

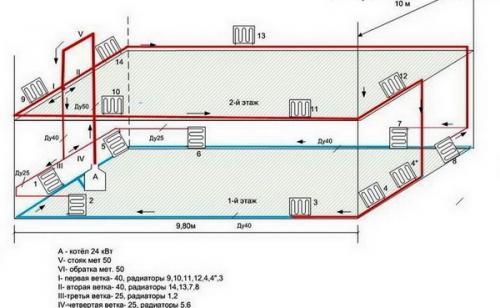

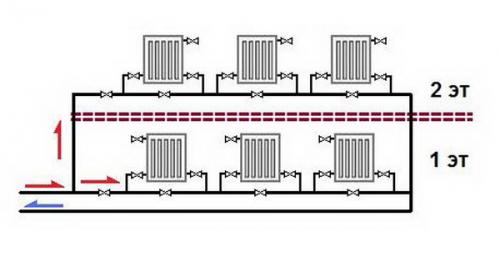

Обычная схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от такой же схемы с одноконтурным теплогенератором, если дело касается только обогрева помещений. Что же касается ГВС, то схема отопления двухэтажного дома с двухконтурным котлом имеет свои особенности. В первую очередь, это добавление к обвязке теплогенератора в виде подводящего и отводящего трубопровода ГВС. Подводится холодная вода, а отводится, соответственно, горячая. При этом схема отопления двухэтажного дома с двухконтурным котлом будет иметь также отличия от ГВС в одноэтажном доме. В чем отличия? Во-первых, вся система горячего водоснабжения, равно как и, в одноэтажном доме проходит по 1 уровню. В двухэтажном доме вы должны формировать 2 ветки отопления и 2 ветки ГВС – на первом и на втором этаже. Во-вторых, при использовании двухконтурного котла, особенно газового, неразумно использовать для нагрева воды электрические бойлеры. Это значит, что после узла нагрева вы должны делать точки водоразбора по всему дому, на 1 и 2 этаже, на минимальном расстоянии от котла. И если раньше вы могли разместить 2 бойлера – на первом и втором этаже, то теперь у вас один узел нагрева – в котельной. В-третьих, раз вы используетедля производства ГВС, то вам стоит подумать над тем, чтобы размещать санузлы, кухню на первом этаже поблизости от котельной. А санузел второго этажа – обустроить прямо над котельной, блокируя его, например, с прачечной. Некоторые хозяева прачечную размещают в подвале. Однако удобнее всего, когда прачечная располагается рядом со спальнями – поверьте слову практика. Но про прачечные и ГВС – подробно в другом материале.

Схема отопления двухэтажного дома с теплым полом. Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

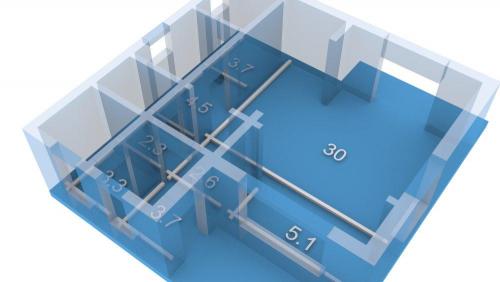

Рассмотрим схему отопления двухэтажного загородного дома. У нас будет установлен теплый пол на первом этаже, на втором этаже радиаторы с коллекторной разводкой. Дом имеет размер 9 х 9 м, но при этом отапливаемая площадь составляет 110 м2, так мы не учитываем крыльцо, балкон и вычитаем толщину стен, берем за расчет только отапливаемую площадь.
На 1 этаже у нас имеются следующие помещения: котельная, кладовка, туалет, сауна, гостиная, кухня и прихожая.
На 1 этаже будем устанавливать только теплые полы без радиаторов, так как дом планируется на постоянное проживание. Вот если бы планировалось, что дом рассчитан только на выходные, то тогда обязательно нужно было бы ставить радиаторы, потому что сам теплый пол имеет большую инерцию (он долго нагревается и долго остывает), теплый пол просто не успеет нагреться до рабочей температуры (чтобы мог достаточно отдавать тепла), на это требуется 2-3 дня.

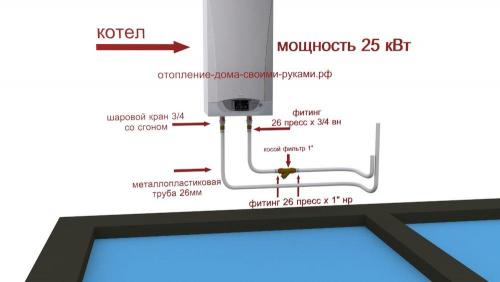

Начинаем монтаж с котельной, устанавливаем котел и подключаем магистральные трубы. В нашем котле уже установлены все необходимые узлы: группа безопасности, расширительный бак, циркуляционный насос и их нам устанавливать не нужно. Но перед входом в котел не забываем ставить фильтр, в нашем случаи стоит косой фильтр 1”, хотя можно было поставить 3/4 , никакой разницы не было бы.

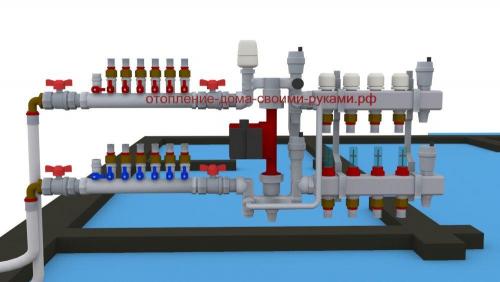

Обратим внимание на коллектор для радиаторов (радиаторы будут установлены на 2-ом этаже). Всего планируется 6 радиаторов, но коллектор мы ставим с 7 выходами, на один больше, чем у нас радиаторов. Это нужно для того чтобы заливать и сливать теплоноситель. Узел слива и залива теплоносителя, как правило ставят в самой нижней точке, для того чтобы иметь возможность без труда весь его слить из системы, но в нашем случаи это не подходит, так как самая нижняя точка это теплый пол. Таким образом мы имеем возможность без труда сливать весь теплоноситель только с радиаторов, но если захотим слить и из теплого пола или из всей системы, то придаться систему продувать.
Далее ставим насосно-смесительный узел для теплых полов. Этот узел нужен чтобы обеспечивать циркуляцию теплоносителя по теплому полу с заданной пониженной температурой. Так как из котла у нас поступает теплоноситель 60-70 °C, а в теплый пол должна поступать температура 40 °C, то смесительная группа в результате смешивания, разбавляет остывший и горячий теплоноситель до нужной температуры.
Если не ставить смесительную группу, то это приведет к тому, что пол будет горячем и вы по нему не сможете ходить и еще из-за повышенной температуры, деформация труб усилится и они будут перетираться в бетона, что приведет к их дальнейшему разрушению.
Далее ставим коллектор для теплого пола, он отличается от обычного, тем что имеет возможность визуально откорректировать и уровнять скорости потока на разных линиях.
После того, как мы собрали все необходимые узлы приступаем к подготовке пола для укладки труб.

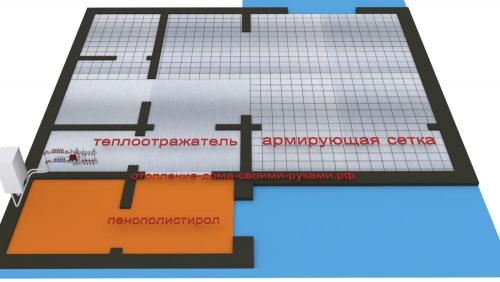

1. Укладываем утеплитель пенополистирол толщиной 50 мм. Его можно купить в строительном гипермаркете Петрович.
2. Укладываем теплоотражатель.
3. Кладем армирующую сетку. Она нужна для того чтобы к ней крепить трубы. Раньше для этих цель использовали клипсы, но сейчас намного проще и быстрей установить сетку и к ней крепить трубы при помощи зажимов или проволокой.

В качестве трубы для теплого пола выступает металлопластиковая труба 20 мм.
Максимальная длина одной линии 100 м.
Расстояние между трубами 20 см.
Укладывать трубы можно, как вам удобно, змейкой или улиткой. Перейдем ко второму этажу. Во всех помещениях установим радиаторы. А затем их подключим. Прокладываем трубы к радиаторам и подключаем их к коллектору.
Для подключения радиатора мы используем узел нижнего бокового подключения. Этот узел позволяет из одной точки подключения отдавать и забирать теплоноситель, а еще может использоваться, как байпас. То есть даже при отключении радиатора, теплоноситель минуя сам радиатор, будет циркулировать через этот узел.
Чтобы подключить трубы к этому узлу не нужно использовать пресс фитинги, здесь используется система обжимов, но не совсем простая. Дело в том, что использовать стандартные обжимы в загородных домах нельзя, они со временем начинают подтекать, но в данном случаи используется специальная конструкция с гильзами, которые очень плотно стыкуются и собирается один раз.
После того, как все собрано, можно заливать пол. Но перед этим необходимо по периметру всех стен установить демпферную ленту толщиной 1 см. Затем можно заливать бетон.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/sistema-otopleniya-chastnogo-dvuhetazhnogo-doma-greyushchiy-pol-i-plintus

Схема отопления частного дома с газовым котлом. Cхема отопления частного дома настенным газовым котлом

Рекомендации к применению:

Типовая схема подключения газового настенного одноконтурного котла со встроенным циркуляционным насосом для обвязки системы отопления в частном доме для систем с 2 - 5 потребителей и бойлера косвенного нагрева.

• ⚠ Аварийный электрокотел ручного включения.
• Ⓢ объект отапливаемой площадью не более 500 м²
• Ⓟ мощность до 60 кВт при общей подаче
• Ø присоединение основного котла G 1’’, потребителей G 1’’
• Ⓚ 2-5 контуров потребителей не считая бойлера, работающего от одноконтурного котла

Отправьте проект или поэтажные планы в телегу 8-922-750-05-81 и проектировщики Gidruss сделают Вам базовую компоновку котельной в течении 4 рабочих часов бесплатно!

Как провести отопление в частном доме с двухконтурным котлом. Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.
