Схема отопления 2 х этажного частного дома. Двухтрубная разводка – просто и надежно
Расписывать алгоритм работы двухтрубной схемы нет нужды, поскольку он прост до безобразия. Мимо всех отопительных приборов проложены 2 трубопровода – подающий и обратный. По первому горячий теплоноситель поступает в батареи, где охлаждается и возвращается в котел через второй. Подключение соответствующее – одна подводка врезана в подачу, вторая – в обратку.

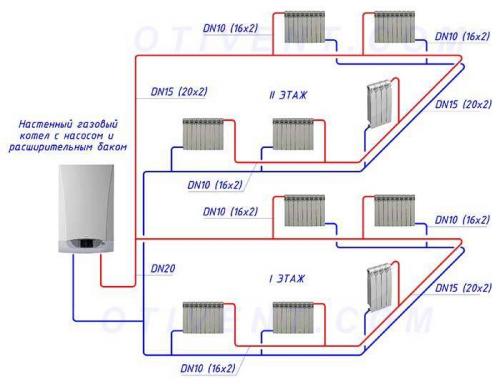

Классическая тупиковая разводка. Здесь показано 1 плечо на каждом этаже, при необходимости их количество можно увеличить до 2—3
В двухэтажных загородных домах применяется 2 типа двухтрубных систем:
- Тупиковая или плечевая. Подающая и обратная магистраль заканчивается на последнем радиаторе, по факту теплоноситель меняет направления движения и течет обратно к котлу.
- Попутная (кольцевая, петля Тихельмана). Трубопровод подачи заканчивается на последней батарее, а обратки – начинается от самого первого радиатора, проходит остальные обогреватели и возвращается к источнику тепла. Направление движения воды не меняется, отсюда и название.
В петле Тихельмана вода после выхода из батареи не разворачивается, а течет в прежнем направлении (классическая попутка)
Двухтрубные схемы практически безупречны, поэтому начнем с перечисления недостатков:
- протяженные ветви с большим числом отопительных приборов требуют глубокой балансировки, но при количестве батарей 5—6 шт. проблем не возникнет;
- трубопроводы петли Тихельмана неизбежно натыкаются на дверные проемы, которые приходится огибать разными способами;
- отопительная сеть, собранная из полипропилена, обойдется дороже аналогичной однотрубной системы;
- всё.
Минусов у двухтрубных схем действительно мало: они надежны, стабильны в работе, легко поддаются автоматической регулировке и одинаково хорошо функционируют с теплым полом, радиаторами и другими видами обогревателей. Плечи тупиковой разводки могут делаться разной длины и загруженности по числу батарей, а петля Тихельмана – образец гидравлического равновесия, не нуждающийся в балансировке.
Как развести отопление на два контура. Одно- и двухтрубные схемы подключения
Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.
Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности коллектор располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.
Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.
Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.
Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.
Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении
Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.
В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.
Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.
Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

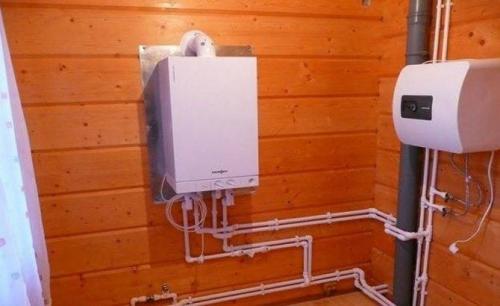

Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл
Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:
- Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
- Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
- Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.
Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.

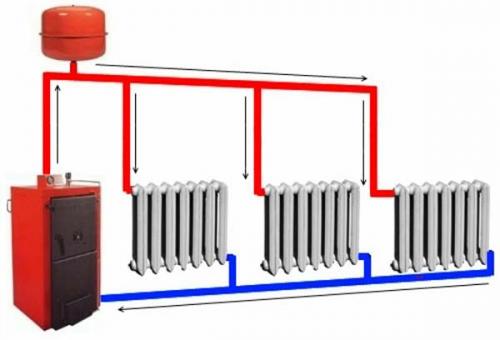

Отопление 2-этажного дома без насоса. Принцип работы отопительной системы без насоса
Принцип действия такой системы базируется на элементарных законах физики. В процессе нагревания снижается плотность и масса жидкости. Когда вода в контуре остывает, становится тяжелее и более плотной. Какое-либо давление в контуре полностью отсутствует при этом. В разрабатываемых теплотехнических формулах присутствует соотношение 1 атм на 10 м напора.
При определении безнасосной системы в двухэтажном доме гидравлические показатели не будут выше 1 атм. Одноэтажные конструкции оборудуются системами с давлением 0,5-0,7 атм.
Поскольку в процессе нагревания объем жидкости увеличивается, для нормальной циркуляции придется оборудовать расширительный бак. Жидкость, проходящая через установленный водяной контур, будет нагреваться, это значительно увеличит объем. Расширительный бачок нужно размещать на подаче теплоносителя в самой верхней части отопительного контура. Основным функциональным назначением такой буферной емкости считается компенсация повышения объема жидкости.
Устройство отопления в частном домостроении без насоса может устанавливаться, если такие виды подключения подходят к установке:
- Присоединение к системе теплого пола всегда будет требовать монтажа насосного устройства. Распределение теплоносителя по радиаторам не будет требовать никаких насосов. Когда электричество будет отключено, жилое помещение будет обогреваться оборудованными радиаторами.
- Взаимодействие с бойлером косвенного нагрева воды. Взаимодействие с системой естественной циркуляции всегда может быть организовано без насоса. Чтобы это было возможно, бойлер монтируется в самой верхней точке оборудованной системы. Если осуществить подобное затруднительно, насосом можно оборудовать накопительную емкость при дополнительной установке обратного клапана для устранения рециркуляции горячей воды.
В механизмах с гидравлической циркуляцией течение теплоносителя организовывается самотеком. Благодаря процессу естественного расширения воды, разогретая жидкость будет стремиться вверх по так называемому разгонному участку, а затем будет стекать через радиаторы и двигаться в направлении котла для последующего нагрева.
Схема отопления двухэтажного дома с настенным газовым котлом. Схемы разводки отопления
В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.
Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.
Схема двухтрубной системы отопления
Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.
Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.
Схема отопления с байпасом и насосом
Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.
Двухтрубная система отопления двухэтажного дома. Верхний и нижний розливы
В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.
- В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

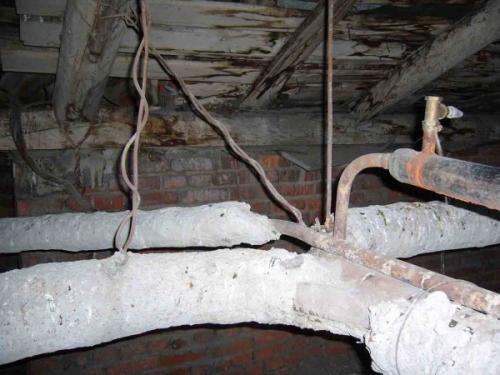

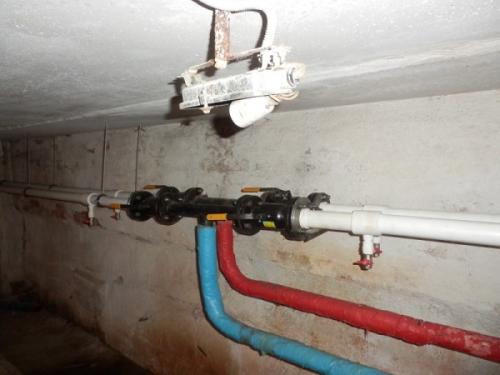

Нижний розлив: подача и обратка проходят по подвалу и соединяются парными стояками.
Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.
- Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками , а только на пресловутом сброснике в расширительном бачке.
Для запуска контура достаточно стравить воздух через кран на расширительном бачке.
На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.
Схемы разводки отопления при верхнем розливе.
