Системы с тупиковым движением теплоносителя. Способы выполнения разводки

Системы с тупиковым движением теплоносителя. Способы выполнения разводки

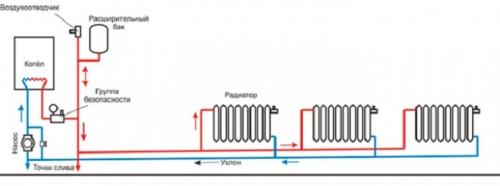

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

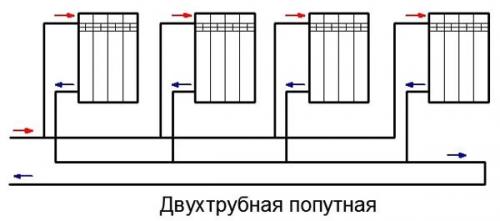

Попутная система отопления в двухэтажном доме. 1 Схема петля Тихельмана

Эту схему подключения отопительных приборов называют еще попутной. В ней обеспечивается следующее:

  • Для каждого радиатора сумма длин подачи и обрати одинаковая.
  • Гидравлические условия для каждого радиатора в системе одинаковые.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 02

Если гидравлические сопротивления радиаторов равны, то через них пройдет равное количество теплоносителя с одинаковой температурой, соответственно, их тепловая мощность будет примерно равна.

Режимы работы не одинаковых радиаторов, или установленных в отдалении от магистрали, или установленных выше/ниже, в нишах…можно отрегулировать с помощью балансировочных кранов на отводах.

Подача заканчивается на последнем радиаторе, обратка начинается от первого радиатора.

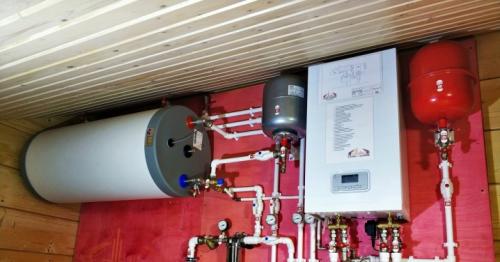

Обвязка котла

Как и любая другая отопительная система, петля Тихельмана может быть открытой или закрытой. На выходе обязательно следует смонтировать группу безопасности, которая при необходимости включит предохранитель, манометр и начнет отводить воздух из помещения.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 03

Если же система открытого типа, то здесь не получится обойтись без разгонного стояка. На самой верхней его части дополнительно устанавливается расширительный бак, после которого создается трубопровод для отправления теплоносителя. При необходимости труба обратного тока дополняется при помощи специального насоса, выбрать который можно с учетом сопротивления внутри системы.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 04

Перед началом обвязки котла обязательно стоит убедиться в том, что насосы работают без сбоев, а также следует установить фильтры для очистки воды. Это поможет гарантировать стабильную работу отопительной системы в будущем, а также избавит владельца от необходимости проводить очистительные работы.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 05

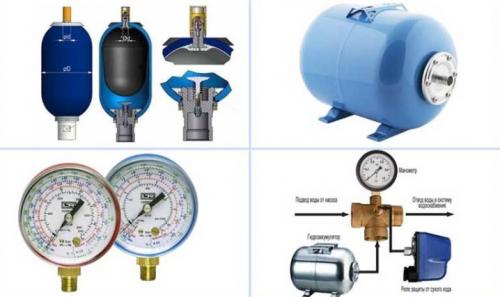

После того как все работы проведены, необходимо будет установить тройник, который включает в себя расширительный бак, манометр и систему контроля уровня давления в магистрали. Пристальное внимание нужно уделить выбору запорной арматуры, которая может быть выполнена в виде шаровых кранов. Они должны устанавливаться не только со всех сторон от насоса, но и на отводе расширительного бачка.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 06

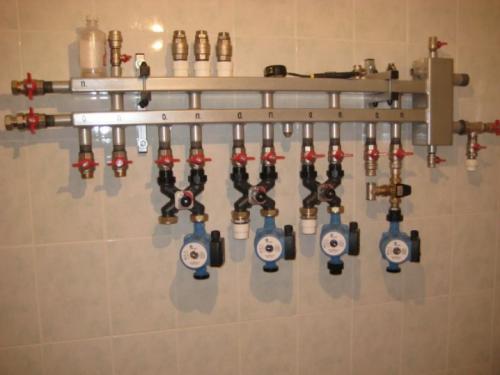

Если организуется отопительная система, где находятся контуры с различной скоростью подачи теплоносителя, то нужно будет смонтировать гидрострелку.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 07

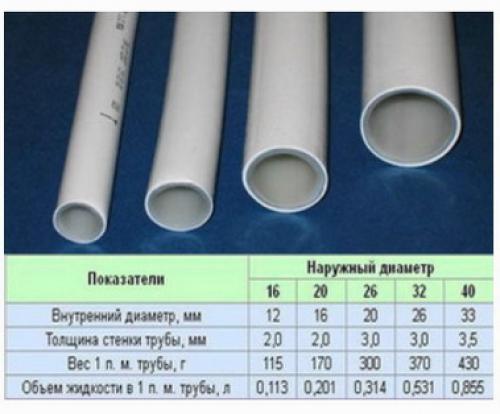

Трубопроводы

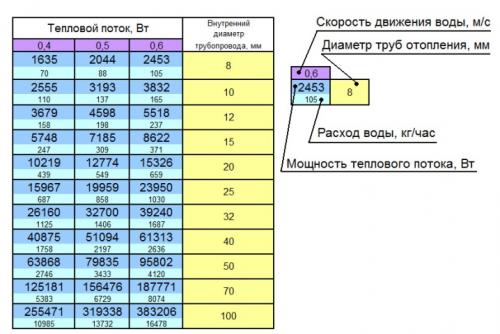

Двухтрубная система создается легко, а вот трехтрубную создать не очень просто. Отопительная система подключается через трубы, сечение которых нужно будет дополнительно высчитать. Для этого используются два наиболее важных параметра – площадь помещения, а также уровень теплопотери. Последний показатель понять достаточно легко. Если комната не превышает 150 метров кв., то теплопотери составляют не более 15 кВт. Здесь все зависит от того, какие материалы использовались при строительстве объекта, а также утеплен ли он при помощи специальных средств. Нужно будет проложить линии, диаметр которых не более 2 см, а также насосное оборудование на 25-40 кВт.

Если потери тепла варьируются в диапазоне 15-27 кВт, то нужно будет приобрести трубы, диапазон которых составляет 25 мм. При необходимости можно использовать трубы с меньшим сечением, однако стоит быть предельно внимательным с расчетами, так как это может негативно сказаться на эффективности всей системы.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 08

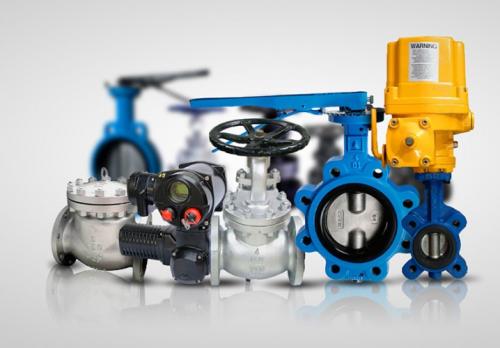

Арматура

Некоторые не уделяют должного внимания выбору арматуры, считая ее неважным элементом петли Тихельмана. Однако без качественной регулировочной арматуры невозможно гарантировать функциональность схемы. Для того чтобы добиться оптимального давления внутри системы, нужно правильно подобрать количество секций в радиаторе, однако тут придется проводить точные расчеты, с которыми может справиться только опытный специалист.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 09

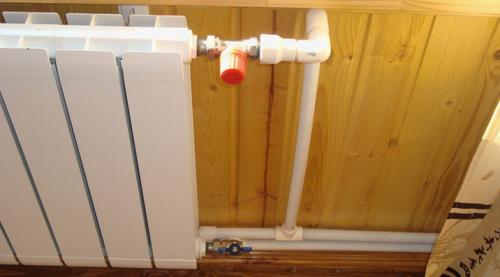

Чтобы обезопасить себя от возможных ошибок, можно установить на каждом радиаторе специальный клапан. Если же нет возможности смонтировать его, то нужно применять метод статической регулировки, которая поможет обеспечить балансировку петли Тихельмана. Подобная система нуждается в установке вставок, которые помогут снизить проход теплоносителя на нужную величину.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 10

Итак, петля Тихельмана является одной из наиболее популярных и востребованных при создании отопительной системы. Ее основное преимущество заключается в стабильности работы и равномерности прогрева всех элементов. Подобная система монтажа отопления подойдет как для одноэтажного, так и для двухэтажного домов. В отличие от двухконтурного теплого пола с напольным покрытием такая система обеспечивает естественную циркуляцию.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/poputnoe-i-tupikovoe-dvizhenie-teplonositelya-princip-raboty-vstrechnoy-i-poputnoy-so

Тупиковая система отопления. Попутное и тупиковое движение теплоносителя

Попутное и тупиковое движение теплоносителя

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже?

Итак, попутное движение теплоносителя – это такое движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (Рис.1). При встречном (тупиковом) все как раз наоборот (Рис.2)

Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя.

Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, протяженности трубопроводов и монтажа.

I. Гидравлика и балансировка.

Под гидравликой подразумевается непосредственный расчет потерь давления в ветках/кольцах. Балансировка же – это увязка веток между собой, а именно мы стремимся к тому, чтобы во всех кольцах/ветках были одинаковые потери давления. При расчете потерь давления сети нам необходимо посчитать потери давления в основном циркуляционном кольце (самом нагруженном и протяженном) и в остальных кольцах, чтобы увязать их с основным циркуляционным кольцом. Все просто: если в каком-то кольце потери давления меньше, чем в остальных, то вода будет стремиться именно в этот контур, следовательно, в других кольцах ее будет недостаточно. Это означает, что мы не получим требуемый расход теплоносителя в каждой ветке и соответственно необходимой теплоотдачи от отопительных приборов, в этом случае система считается разбалансированной. Гидравлика для попутного движения теплоносителя до удивления проста. Если у вас ветка из одинаковых по мощности и типоразмеру радиаторов (Рис.3), то потерю давления достаточно посчитать в контуре через любой радиатор, в остальных же контурах значение потерь давления такое же. Система, по умолчанию, является гидравлически увязанной, т.е. отбалансированной и не требует никаких радиаторных клапанов предварительной настройки.

Рис.3 Схема с попутным движением теплоносителя при одинаковой мощности приборов.

Однако, если мощность отопительных приборов разная либо они имеют разный типоразмер (что влияет на значение местного сопротивления прибора), то придется считать потери через каждый контур и увязывать приборы между собой с помощью термостатических клапанов (Рис.4).

Рис.4 Схема с попутным движением теплоносителя при разной мощности приборов.

При использовании встречной схемы движения теплоносителя, в любом случае, считаются потери давления через каждый контур и на каждый прибор ставится термостатический клапан. Но, можно сказать, что в случае установки термостатических клапанов на приборы при попутной схеме движения теплоносителя наиболее вероятно, что настройки клапана хватит для балансировки. Если же у нас тупиковая схема, то на первом приборе на ветке (Рис. 5) мы должны выставить максимальную настройку, т.е. максимально зажать сечение, и в случае, если система очень протяженная, настройки клапана может не хватить либо, если мы выставим максимальную настройку, сечение будет уменьшено настолько, что вода в отопительный прибор не потечет.

Рис.5 Настройка клапана – схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» более предпочтительна схема с попутным движением теплоносителя.

Однако, есть в такой схеме один «подводный камень». В данной схеме есть, так называемые, «точки равного давления». Если подводки к отопительному прибору будут присоединены к магистрали в данном месте, то вода в прибор не потечет. Что же это за точки? Предлагаю вам ознакомиться с рисунком 6.

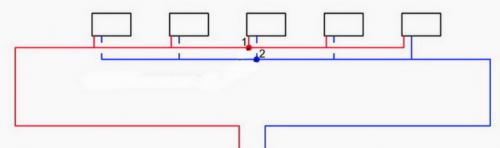

Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что данные точки расположены посередине контура, но в случае более сложной разводки предсказать, где эти точки труднее. А физика здесь проста: В точке 1, находящейся на подающем трубопроводе, и точке 2 – на обратном, давление одинаковое и вследствии того, что разности давления между этими точками нет, вода через прибор не течет.

Совет: стараться избегать таких точек и подключать прибор дальше от них!

II. Протяженность трубопроводов и монтаж.

Зачастую попутная схема требует более протяженных трасс, но это не всегда так. Все зависит от помещения и расположения приборов. Что касается монтажа, то схему тупиковую монтировать проще хотя бы потому, что диаметры параллельных участков и типоразмеры фасонных частей не отличаются. По критерию «Протяженность трубопроводов и монтаж» более оптимальна тупиковая схема. Для простоты и легкости сравнения приведенные факты о схемах движения теплоносителя представлены в сводной таблице 1.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/poputnoe-i-tupikovoe-dvizhenie-teplonositelya-princip-raboty-vstrechnoy-i-poputnoy-so

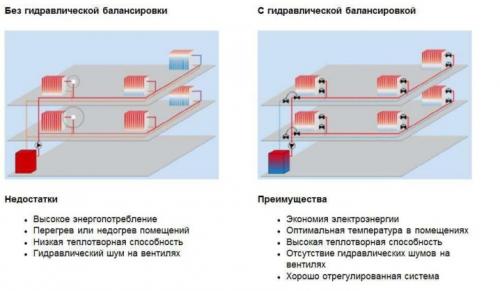

Балансировка тупиковой системы отопления. Методы выполнения балансировки

Процедуру настройки в домашних условиях можно выполнить двумя способами:

  • по расчетному расходу теплоносителя с помощью электронного расходомера;
  • приблизительная балансировка по температуре.

Первый метод – наиболее точный и предполагает наличие проекта и гидравлического расчета системы с указанием расхода воды на каждом участке трубопровода. Без этого точная настройка системы невозможна. В крайнем случае расчет можно сделать самостоятельно либо обратиться к специалисту в данной сфере. Вторая составляющая регулировочная арматура, установленная на каждом ответвлении или стояке. И третье – специальный электронный прибор для балансировки, подключаемый к соответствующей арматуре.

Внимание! Полнопроходные шаровые краны не являются регулирующей арматурой, они предназначены для того, чтобы полностью отсекать или открывать путь теплоносителю. То же касается термостатических радиаторных вентилей, чьей задачей является количественное регулирование тепла, подаваемое в батарею в зависимости от температуры воздуха в помещении.

Суть метода состоит в том, чтобы с помощью прибора определить реальный расход теплоносителя на каждой ветви или стояке системы. Для этого на ответвлении обратной магистрали должен быть установлен балансировочный вентиль со штуцерами для подключения электронного блока.

Имея на руках схему с указанными расходами на каждую ветвь, остается только присоединить прибор к штуцерам вентиля и поворотом шпинделя отрегулировать требуемый расход. Таким способом производится и балансировка системы отопления многоэтажного дома.

Примечание. Сейчас в продаже имеются балансовые вентили с колбой расходомера, позволяющие произвести грубую настройку без прибора.

Когда все спроектировано и просчитано правильно, то все батареи, находящиеся на отрегулированном стояке или ветке, получат нужное количество тепла. Каждый нагреватель настраивать таким методом не принято, тем более, если он оснащен термостатом.

Попутная система отопления частного дома. Диаметры трубопроводов

Желательно, чтобы диаметр магистрального трубопровода (и подачи и обратки) был бы одинаков на протяжении всего кольца, за исключением подключения последнего радиатора. Где с точки разветвления на предпоследний, можно использовать меньший диаметр, ведь это будет уже не магистраль, а отвод на последний в схеме отопительный прибор. Т.е. конечный отрезок и подачи и обратки может быть с меньшим диаметром.

Выдержка одного значительного диаметра магистралей необходима, чтобы обеспечить одинаковые условия для радиаторов. Т.е. чтобы эта «попутка» была бы сбалансированной системой, где все батареи работают стабильно в одних условиях.

Если же начать «играться» в экономию и уменьшать диаметр магистрали по ходу движения жидкости (ведь ее требуется меньше с каждым ответвлением), то очень просто сделать, так что группа последних радиаторов будет всегда холоднее, т.е. система получится сложнонастраиваемой.
Попутная система отопления частного дома. Диаметры трубопроводовТаким образом, для небольшого дома с 6 – 8 радиаторами от котла прокладывается трубопровод с диаметром 26 мм (наружный для металлопластика, для полипропилена и др. материалов — другие значения), затем до предпоследнего прибора, — 16 мм. Наоборот, для обратки, – от первой батареи 16 мм, затем от второго – 26 мм кольцо до котла.

Но это лишь пример для небольшой системы, а если дом большой, то и диаметр магистралей возможно нужен побольше, чтобы на конечных участках трубопровод не шумел, чтобы скорость в нем не превысила 0,7 м/с. Определить необходимый диаметр можно несложным подбором по подключенной мощности, пример расчета можно обнаружить и на данном ресурсе.

Попутная система отопления частного дома. Диаметры трубопроводов

Тупиковая система отопления плюсы и минусы. Виды тупиковых систем

Разновидностей подобных систем существует две:

  • горизонтальная;
  • вертикальная.

Классическая горизонтальная схема с нижней разводкой была представлена выше на первом рисунке. В том случае, когда дом – двухэтажный, а число отопительных приборов невелико, то конфигурация системы принимает следующий вид:

От котельной установки сразу же идет разделение на 2 ветви: одна проходит через первый этаж и питает расположенные на нем батареи, а вторая переходит в вертикальный стояк и таким же образом доставляет тепло к радиаторам второго этажа. Схема будет работать надежно и устойчиво, если количество нагревателей, нагружающих каждую ветвь, будет в пределах 10 шт. Когда правильно подобраны диаметры трубопроводов, то балансировка не доставит множества хлопот, особенно если задействовать на каждом ответвлении балансировочные вентили с автоматическими регуляторами перепада давления.

Таким же методом можно сделать разводку и в трехэтажном доме, тогда ветвей станет 3: одна горизонтальная и две на стояке. Но когда количество радиаторов большое или же в доме сложная планировка, не позволяющая класть трубы по помещениям, то есть другое решение — вертикальная тупиковая система отопления двухэтажного дома, что представлена ниже:

К двум горизонтальным магистралям в удобных местах присоединяются вертикальные стояки, проходящие по всем этажам. Желательно, чтобы отопительные приборы на разных этажах стояли один над другим или с небольшим смещением, иначе придется дополнительно тянуть трубы по комнатам. К одному стояку с каждой стороны рекомендуется присоединять не более 2 батарей. Но когда по разным причинам надо подключить больше, то это усложнит настройку системы, придется балансировать каждое горизонтальное ответвление.

Примечание. Показанные в данном разделе схемы рассчитаны только на работу в сети с циркуляционным насосом, самотеком вертикальная схема функционировать не будет.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/poputnoe-i-tupikovoe-dvizhenie-teplonositelya-princip-raboty-vstrechnoy-i-poputnoy-so

Двухтрубная тупиковая система отопления с нижней разводкой. Способы выполнения разводки

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 13

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Системы с тупиковым движением теплоносителя. Способы выполнения разводки 14

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Попутная система отопления диаметр труб. Принцип действия попутной системы

Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

Попутная система отопления диаметр труб. Принцип действия попутной системыПетля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

При использовании попутной системы задача балансировки решается намного проще.

Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

Встречная система отопления. Особенности верхней разводки отопления

Простая схема однотрубного отопления с верхней разводкой

Что из себя представляет подобная схема магистрали? Типичный верхний розлив системы отопления отличается от нижнего расположением подающей трубы. Она находится под потолком помещения или на чердаке (для одноэтажного дома).

Ее применение может быть актуально в нескольких случая. Прежде всего – проблемы с установкой нижних горизонтальных труб. Это объясняется невозможностью прокладки магистрали. Еще одним вариантом, когда двухтрубная система отопления с верхней разводкой будет оптимальной — монтаж гравитационной схемы. В этом случае напор воды из подающего стояка будет равномерно распределяться по подключенным радиаторам отопления.

Специалисты выделяют такие преимущества системы отопления с верхней разводкой:

  • Минимальные тепловые потери . В верхней части помещения температура всегда выше, чем в нижней. Поэтому теплоотдача от поверхности труб будет компенсироваться повышенным нагревом воздуха. В результате этого большая часть тепловой энергии будет поступать в радиаторы;
  • Упрощенный монтаж . Примечательно, что однотрубная вертикальная система отопления с верхней разводкой может устанавливаться непосредственно под потолком либо в чердачном помещении. Но при этом нужно учитывать расположение мебели — нежелательно чтобы она закрывала подводящие патрубки;
  • Улучшенные гидродинамические показатели системы . Правильно спроектированная система отопления с верхним розливом имеет минимум разветвлений и угловых поворотов.

Однако нужно знать и недостатки подобной схемы. Для прокладки трубопроводов потребуется большее количество материала, чем при использовании системы с нижней разводкой. Как следствие — возрастает общий объем теплоносителя, потребуется установка котла с повышенными характеристиками мощности.

Для однотрубной вертикальной системы отопления с установленной верхней разводкой основной проблемой может быть появление воздушных пробок. Поэтому на каждом радиаторе должны быть установлены краны Маевского.
