Основой экономного подхода к расходу энергоносителя в системе отопления любого типа является температурный график. Его параметры указывают оптимальное значение нагрева воды, оптимизируя тем самым затраты. Для того чтобы на практике применить эти данные необходимо подробнее узнать принципы его построения.

Терминология

Температурный график — оптимальное значение нагрева теплоносителя для создания комфортной температуры в помещении. Он состоит из нескольких параметров, каждый из которых прямым образом влияет на качество работы всей системы отопления.

1. Температура во входном и выходном патрубках котла отопления.
2. Разница между этими показателями нагрева теплоносителя.
3. Температура в помещении и на улице.

Последние характеристики являются определяющими для регулирования первых двух. Теоретически необходимость в увеличении нагрева воды в трубах наступает при уменьшении температуры на улице. Но насколько нужно увеличить мощность котла, чтобы нагрев воздуха в помещении был оптимален? Для этого составляют график зависимости параметров системы отопления.

• 150°С/70°С. Перед поступлением к пользователям теплоноситель разбавляется с водой из обратной трубы для нормализации входящей температуры.
• 90°С/70°С. В этом случае нет необходимости устанавливать оборудование для смешивания потоков.

Согласно текущим параметрам системы коммунальные службы должны следить за соблюдением значения нагрева теплоносителя в обратной трубе. Если этот параметр меньше нормального – значит, помещение прогревается не должным образом. Превышение говорит об обратном – температура в квартирах слишком высокая.

Температурный график для частного дома

Практика составления подобного графика для автономного отопления не сильно развита. Это объясняется его принципиальным отличием от централизованного. Регулирование температуры воды в трубах возможно осуществлять в ручном и автоматическом режиме. Если при проектировании и практической реализации была учтена установка датчиков для автоматического регулирования работы котла и термостатов в каждой комнате, то острой необходимости в расчете температурного графика не будет.

Но для подсчета будущих расходов в зависимости от погодных условий он будет незаменим. Для того чтобы составить его согласно текущим правилам, необходимо учитывать следующие условия:

1. Тепловые потери дома должны быть в пределах нормы. Основным показателем этого условия является коэффициент сопротивления теплопередачи стен. В зависимости от региона он различен, но для средней полосы России можно взять среднее значение — 3,33 м²*С/Вт.
2. Равномерный нагрев жилых помещений в доме при работе системы отопления. При этом не учитывается принудительное уменьшение температуры в том или ином элементе системы. В идеале, количество тепловой энергии от нагревательного прибора (радиатора), максимально удаленного от котла, должно быть равно установленному близко к нему.

Только после обеспечения этих условий можно переходить к расчетной части. На этом этапе могут возникнуть трудности. Правильный расчет индивидуального температурного графика представляет собой сложную математическую схему, в которой учитываются все возможные показатели.

Однако для облегчения задачи существуют уже готовые таблицы с показателями. Ниже приведены примеры самых часто встречающихся режимов работы отопительного оборудования. В качестве начальных условий были взяты следующие вводные данные:

• Минимальная температура воздуха на улице — 30°С
• Оптимальная температура в помещении +22°С.

На основе этих данных были составлены графики для следующих видов работы отопительных систем.

Стоит помнить, что эти данные не учитывают особенности конструкции системы отопления. Они лишь показывают рекомендованные значения температуры и мощности отопительного оборудования в зависимости от погодных условий.

Параметры теплоносителя на вводе в дом. Теплоснабжение

В теплоснабжении регламентируется всего два параметра:

1. Температура в отапливаемом помещении. Она определяется его функциональным назначением, расположением относительно внешних стен дома и климатической зоной;
2. Максимально допустимая температура теплоносителя. Она ограничена как из соображений безопасности, так и для обеспечения совместимости существующих инженерных систем с современными полимерными материалами, обладающими ограниченной термостойкостью.

Первый параметр нормируется ГОСТ Р 51617-2000, описывающим порядок оказания жилищно-коммунальных услуг гражданам.

Таблица №3 документа устанавливает следующие нормы:

Изображение	Тип помещения и норма температуры
Спальня в центре дома	Жилая комната в центре дома: 18°С для региона с температурой самой холодной пятидневки выше -31°С и 20°С для более холодной климатической зоны.

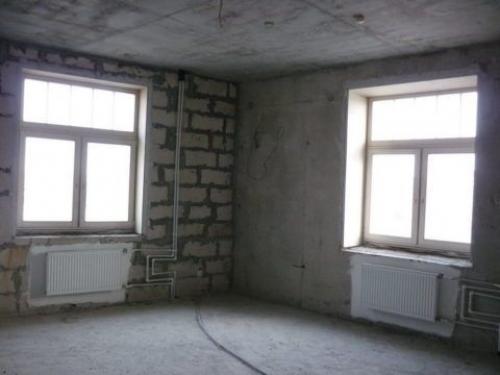

Угловая комната теряет много тепла через наружные стены	Угловая жилая комната: 20 и 22°С соответственно.

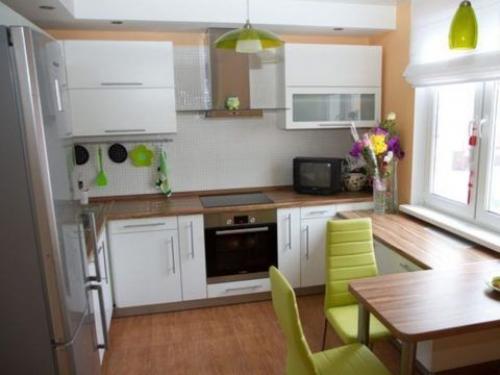

Кухня: источниками дополнительного тепла являются плита и прочая бытовая техника	Кухня: 18°С для любой климатической зоны.

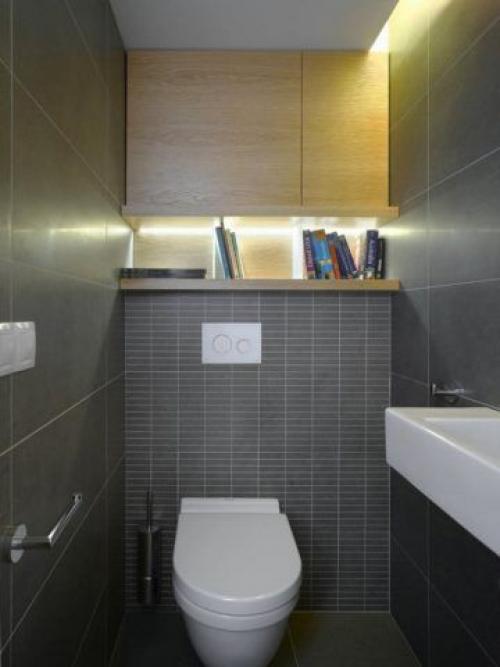

Туалет не имеет собственных отопительных приборов и обогревается только приточным воздухом	Отдельный туалет: 18°С.

Второй параметр ограничивает СНиП 2.04.05-91, нормирующий работу систем кондиционирования, вентиляции и отопления. Согласно п.3.16, температура поверхности любой строительной конструкции с встроенными нагревательными элементами не должна быть выше +95°С, теплого пола — выше +26°С.

Кроме того: для систем отопления из термостойких полимерных материалов максимальные параметры должны соответствовать значениям, указанным в документации к фитингам и трубам, но не выше +90°С. В детских садах действует более жесткое ограничение на температуру отопительных приборов: они не должны нагреваться выше +37°С.

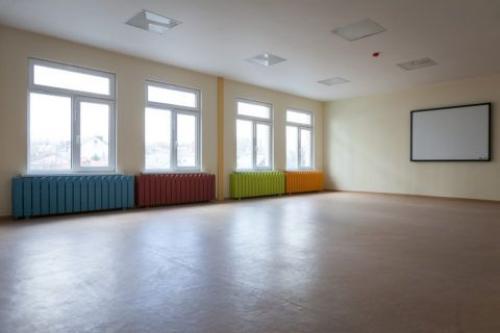

Зал в детском саду: низкая температура батарей компенсируется их количеством

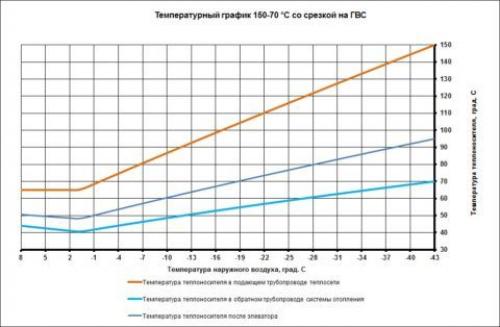

Точные параметры теплоносителя в теплосетях регламентируются так называемым температурным графиком и привязаны к температуре окружающего воздуха, поскольку по мере ее понижения растут теплопотери зданий. График составляется таким образом, чтобы в его верхней точке температура смеси (поступающего в контур отопления теплоносителя) не превышала максимально допустимые 95 °С.

Температура теплоносителя в системе отопления частного дома. Какая температура теплоносителя должна быть в системе отопления

Владельцев дачи, коттеджа или любого другого загородного дома интересует вопрос о том, какая температура теплоносителя в системе отопления должна быть зимой. Знание этих параметров позволяет правильно устроить автономную тепловую сеть, подобрать мощность котла и параметры отопительных приборов. В данном случае нужно учитывать требования строительных норм и правил.

Теплоноситель для систем отопления это.

Теплоноситель — жидкое или газообразное вещество , применяемое для передачи тепловой энергии . На практике чаще всего применяют воду (в виде газа или жидкости), глицерин , пропиленгликоль , бишофит , нефтяные масла , расплавы металлов (Sn, Pb, Na, К), воздух, азот (в том числе жидкий), фреоны (в случае использования фазовых переходов обычно называют хладагентами ) и др. Английский термин coolant в большей степени относится к использованию теплоносителя в качестве охлаждающего агента.

В большинстве приборов/инженерных систем и др., служащих для передачи/распределения тепла используется теплоноситель, например: системы отопления зданий, холодильник , кондиционер , масляный обогреватель , тепловой пункт , котельная , солнечный коллектор , солнечный водонагреватель и др.

, чем другие представители класса диолов .

В солнечных водонагревательных системах используются специальные теплоносители. Основные требования для таких теплоносителей: морозостойкость до −30 °С и устойчивость к перегревам до +200 °С. Чаще всего используются теплоносители на основе пропиленгликоля . Это обусловлено нетоксичностью пропиленгликоля (является пищевой добавкой E1520) и соответствию всем заявленным требованиям. Для высокотемпературных гелиосистем (свыше 300С) используются специальные типы теплоносителей на основе растворов солей, силикона или масляные теплоносители.

Теплоноситель не долговечен, обычно требуется замена через 5 - 6 лет.

Теплоноситель для систем отопления - какой лучше. Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

• Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов .
• В системах закрытого типа может недостаточным оказаться объем расширительного бачка . Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы).

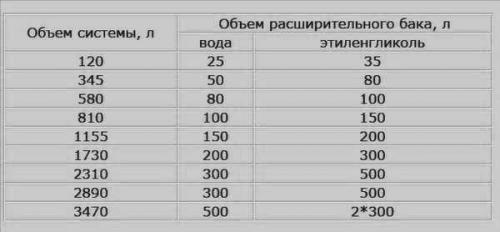

  Объем расширительного бачка для разных типов теплоносителя

• Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут.  Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Температура теплоносителя в системе отопления многоквартирного дома. Минимальные значения температуры

Сначала следует обратить внимание на такой момент: нет ни одного документа, который бы определял нормы нагревания батарей. Есть документы, которые регулируют температуру теплоносителя и температуру в квартире

Почему же так? Это можно объяснить разной теплопроводностью материалов, применяемых для производства батарей отопления, а также конструктивными особенностями различных моделей.

Чугун, сталь, медь и алюминий (их чаще всего используют для изготовления радиаторов) имеют разную теплопроводность. Это означает, что батареи из этих материалов нагреваются и отдают тепло по-разному. То есть при условии температуры теплоносителя на входе, равной 100 °С, чугунный радиатор не нагреется до такой температуры. Медное устройство может (среди вышеназванных 4 материалов медь проводит тепло лучше всего).

Можно было бы установить нормы нагрева для радиаторов по конкретному виду материала. Однако ситуацию осложняют производители, которые используют различные ухищрения во время разработки форм радиаторов. а также совершенствования теплоотдачи отдельного изделия. Поэтому разработать универсальные нормы температуры водяных батарей очень сложно.

Также стоит добавить, что нагретые до одной температуры батареи с 5 и 11 секциями создают разный тепловой поток. Поэтому комната прогреется по-разному. Конечно, это сказано для понимания идеи. На практике при планировании водяной системы отопления всегда рассчитывают оптимальные размеры и нужную мощность батареи отопления для каждого помещения. Поэтому при правильной работе всей отопительной системы батарея, имеющая датчик и терморегулятор, отдаст нужное количество тепла.

Из вышесказанного следует, что лучше всего измерять температуру теплоносителя и проверять, соответствует ли полученный показатель норме. Сделать это можно разными способами. Некоторые из них включают измерение температуры радиатора, и использование поправочных значений зависимо от материала, примененного для изготовления отопительного устройства.

Минимальным значением температуры теплоносителя является +30 °С (это согласно постановлению Госстроя от 27.09.2003 г. № 170). Такая вода должна циркулировать по системе, в которой теплоноситель движется по схеме «снизу-вниз», тогда, когда температура снаружи равняется +10 °С.

Если за окном 0 °С, к радиаторам, имеющим датчик. а также устройство для регулировки нагрева, должна поступать вода, не холоднее +57 °С. Понятно, что батарея может нагреваться почти до этой температуры. Вышеупомянутый документ имеет целую таблицу, в которой указано норму температуры теплоносителя на входе и выходе в зависимости от погоды и способа подачи нагретой воды.

Температура теплоносителя в системе отопления многоквартирного дома украина. Температурные нормы системы отопления в многоквартирном доме

Схема отопления в многоквартирных домах строится во взаимодействии с централизованной системой, к которой подключены трубы. По ним теплоноситель направляется в многоквартирный дом, где его дальнейшая подача регулируется вводными задвижками. После этого вода уходит по стоякам и в конце концов попадает в батареи и радиаторы каждой квартиры.

Описанные процессы, а также все, что касается правил обеспечения населения коммунальными ресурсами, отражено в Постановлении Правительства РФ от 06.05.11 № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (далее — Постановление № 354). Требования к качеству отопления закрепляются в разделе VI приложения № 1 к правилам Постановления № 354.

Кроме того, подробные правила оказания отопительных услуг прописаны в Приказе Росстандарта от  11.06.14 № 544-ст «ГОСТ Р 51617-2014. Национальный стандарт Российской Федерации. Услуги жилищно-коммунального хозяйства и управления многоквартирными домами. Коммунальные услуги. Общие требования» (далее — ГОСТ Р 51617-2014) и «ГОСТ 30494-2011. Межгосударственный стандарт. Здания жилые и общественные. Параметры микроклимата в помещениях», утвержденном приказом Росстандарта от 12.07.12 № 191-ст (далее — ГОСТ 30494-2011).

Указанные акты устанавливают параметры теплоносителя системы отопления многоквартирного дома. Так, температура носителя тепла (воды) при подаче в систему равна температуре воды при ее выходе из отопительного котла. Как правило, теплоноситель должен быть доведен до температуры в 130-150 °С, но этот показатель зависит и от температуры на улице в регионе.

Обычно на выходе из котла вода должна иметь 115 °С.

Однако нормативная температура в отопительной системе может находится в пределах 95 °С или 105 °С (для различных систем).

Далее для создания комфортных условий в помещении обеспечивается должное состояние параметров стояка, который проводит воду из теплового узла в квартиру. Они различаются в зависимости от летнего и зимнего сезона.

Конечно, на практике температура теплоносителя в стояке зависит от работы ТЭЦ и от теплопотерь по дороге к дому. Однако температура стояка зимой должна находится в диапазоне 70-90 °С.

В качестве теплоносителей для системы отопления используются смеси этиленгликоля с водой. Теплоноситель - вода

Вода – самый дешевый, доступный и экологически безопасный теплоноситель, случайная утечка из системы отопления не создаст проблем для здоровья домочадцев. И в случае такой утечки восстановить исходный объем воды в системе отопления очень просто — нужно лишь долить необходимое количество литров в открытый расширительный бачок отопительной системы.

Недостатки:

• вода образует накипь и уменьшает теплоотдачу, вследствие чего – увеличиваются энергозатраты;
• вода неизбежно приводит отопительный контур к коррозии;
• в случае отключения электричества или падения давления газа, при отрицательной температуре на улице, вода, имея свойства, расширяться при замерзании, попросту выведет из строя систему обогрева Вашего дома, разорвав отопительные трубы;
• нельзя оставить без присмотра дом в зимний период, даже при непредвиденных обстоятельствах во избежание замерзания воды (два-три дня и дорогостоящая замена отопительных труб обеспечена);
• воду необходимо менять как минимум раз в год в отличие от 5-летнего срока службы антифриза.

Вода — это единственная природная жидкость, расширяющаяся и при нагреве и при охлаждении.
Вода в своём химическом составе имеет много различных примесей железа, хлора, солей, в связи, с чем при нагреве происходит высаливание на стенках труб, на поверхностях теплообменников, нагревательных элементах, что является причиной ухудшения теплоотдачи а нагревательные элементы могут выйти из строя из-за перегрева.

Простейший способ умягчения воды хорошо известен каждому — термический (кипячение), с использованием металлической емкости без крышки. В процессе термической обработки часть солей отложится на дне емкости, из объема воды будет удален углекислый газ. Недостаток термического метода в том, что таким способом устранить из воды можно лишь нестойкие гидрокарбонаты магния и кальция, а их стойкие соединения при этом сохранятся.
Химический или реагентный метод более эффективен, он позволяет перевести содержащиеся в воде соли в нерастворимое состояние. Для его осуществления используются гашеная известь, кальцинированная сода или ортофосфат натрия, но в данном случае необходимо знать точную дозировку реагентов.
Во всех инструкциях по эксплуатации, рекомендациях производителей и справочниках для монтажников единогласно утверждается, что отопительные конструкции предназначены для использования в них стандартного теплоносителя – дистиллированной воды, в ней полностью отсутствуют какие-либо примеси, но есть и недостатки — придется потратиться на покупку. Перед заливкой в систему отопления дистиллированной воды, необходимо тщательно промыть отопительные приборы обычной водой. Желательно, чтобы в дистиллированную воду были добавлены специальные присадки, способствующие «продлению жизни» системе отопления. Учтите, что то при температуре ниже 0°С она замерзнет, расширится и нанесет непоправимый вред отопительной системе, поэтому практичнее и правильнее использовать антифриз. Не забывайте о том, что это должен быть не автомобильный тосол, трансформаторное масло или этиловый спирт, а антифриз, специально разработанный для систем отопления. Более того, нельзя забывать, что антифриз должен быть пожаробезопасными и не содержать в своем составе добавок, взаимодействующих с металлом оборудования и не допущенных к применению в жилых помещениях.

В качестве теплоносителей для системы отопления используются смеси этиленгликоля. Свойства теплоносителей (гликоля),



Исходя из нашего опыта работы с теплоносителями, нами был подготовлен данный обзор о наиболее распространенных проблемах, связанных с применением теплоносителей на основе этиленгликоля.
Для всесезонной и безотказной работы инженерных систем зданий систем необходимы теплоносители, удовлетворяющие следующим требованиям:
высокая теплоемкость и теплопроводность;
низкая температура замерзания;
высокая температура кипения теплоносителя;
высокая температура воспламенения;
оптимальная вязкость гликоля;
малая вспениваемость теплоносителя;
низкая коррозионная активность теплоносителя;
инертность по отношению к резиновым уплотнениям;
способность гликоля удалять и предотвращать образование накипи;
стабильность свойств при применений теплоносителя.



Этим требованиям удовлетворяют теплоносители на основе этиленгликоля. Эти теплоносители обладают уникальной возможностью не замерзать при низких температурах наружного воздуха - за счет высокой температуры кипения, и испарения водно-гликолевой смеси. Наиболее известными теплоносителями, выпускаемые отечественной промышленностью являются теплоносители «Аргус-Хатдип», «Hot Blood», «Норд-К», «Dixis-65», основой перечисленных жидкостей является этиленгликоль.Проблемы, которые возникают у потребителей при применении теплоносителей обусловлены в основном взаимодействием их с металлическими поверхностями.К числу таких проблем относятся:коррозия металла под воздействием теплоносителя;образование накипи на стенках оборудования;изменение состава теплоносителя в процессе эксплуатации и соответственно его теплофизических свойств.Эти проблемы, если не обращать на них должного внимания, приводят к сокращению сроков службы оборудования, увеличению затрат на проведение профилактических и ремонтных работ, требующих в отдельных случаях его остановки.Хотелось бы обратить Ваше внимание на следующие проблемы при использовании теплоносителей на основе этиленгликоля:1. Большинство теплоносителей представленных на рынке не используются в чистом виде в качестве рабочих жидкостей, поскольку имеют достаточно низкую температуру застывания (ниже –60С), не характерную для города Москвы. Поэтому их многие используют как концентраты, разбавляя водой до температур – 40С (гликоль: вода - 5:1), - 30С (2:1) и – 20С (1:1). Разбавление концентратов теплоносителя как правило происходит водопроводной водой непосредственно на объекте при заливке в систему. Важно учитывать, что разбавление концентратов теплоносителей недистиллированной водой может привести к нежелательным последствиям.2. Коррозионные свойства теплоносителей Водо-гликолевым системам присуща высокая коррозионная активность по отношению к металлам. Коррозия может ускоряться образованием электро-химических пар из-за разнообразия применяемых в теплообменных системах металлов и сплавов. Большое влияние на процессы коррозии оказывает состав теплоносителя, ее pH, скорость движения, температура. По мере увеличения жесткости воды в растворах теплоносителей значительно ухудшается показатель коррозии, максимально приближаясь к предельным значениям. Выбор для теплоносителя эффективных ингибиторов коррозии металлов является весьма сложной задачей - ингибитор, эффективный для одного металла, может оказаться не эффективным или вредным для другого. Эффективность действия ингибиторов зависит от pH среды (для поддержания рН среды на уровне 7,5 – 9,5 в ингибитор вводят вещества, образующие буферные растворы, которые обеспечивают в теплоносителе большой резерв щелочности для нейтрализации кислот, образующихся при окислении этиленгликоля. pH раствора при этом остается постоянным). При заливе теплоносителя (гликоля) в систему не должно быть резкого изменения показателей коррозии, что подтверждает правильность подбора ингибиторных групп. Необходимо постоянно контролировать (минимум раз в два года) стабильность свойств теплоносителя по показателю щелочность, что говорит о хорошей защите жидкости к окислению.
