Расход воды на отопление. Особенности расчетов для многоквартирного дома

Существует два варианта обустройства отопления многоквартирного дома:

  1. Общая котельная на весь дом.
  2. Индивидуальное отопление каждой квартиры.

Особенностью первого варианта является то, что проект делается без учета персональных пожеланий жителей отдельных квартир.

Например, если в одной отдельно взятой квартире решат смонтировать систему «теплый пол», а входная температура теплоносителя 70-90 градусов при допустимой температуре для труб до 60 ᵒС. Или, наоборот, при решении всего дома иметь теплые полы, один отдельно взятый субъект, может оказаться в холодной квартире, если поставит обычные батареи. Расчет расхода воды в системе отопления происходит по тому же принципу, что и для частного дома.

Среди достоинств индивидуального отопления в своей квартире нужно выделить тот момент, когда вы можете монтировать тот вид системы отопления, который считаете приоритетным для себя.

При расчете расхода воды следует добавить 10% на тепловую энергию, которая будет направлена на отопление лестничных клеток и другие инженерные сооружения.

Предварительная подготовка воды для будущей отопительной системы имеет огромное значение. От нее зависит, насколько эффективно будет происходить обмен теплом. Конечно, идеальным вариантом был бы дистилят, но мы живем не в идеальном мире.

Хотя, многие сегодня используют дистиллированную воду для отопления. Читайте об этом в статье.

Фактически показатель жесткости воды должен быть 7-10 мг-экв/1л. Если же этот показатель больше, значит, требуется смягчение воды в системе отопления. Иначе происходит процесс оседания солей магния и кальция в виде накипи, что приведет к быстрому износу узлов системы.

Доступнейший способ умягчения воды – кипячение, но, безусловно, это не панацея и не решает полностью проблему.

Расчет расхода теплоносителя в системе отопления. Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

  • G – расход теплоносителя, кг/ч;
  • q – тепловая мощность радиатора на участке, кВт;
  • Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

  • GV – объемный расход воды, л/сек;
  • ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

Расход воды на отопление. Особенности расчетов для многоквартирного дома

Источник: https://alyuminievye-batarei.aystroika.info/stati/raschet-rashoda-vody-na-otoplenie-sistema-otopleniya-osobennosti-raschetov-dlya

Расход теплоносителя в системе отопления многоквартирного дома. Формула расчета насоса для системы отопления

Ответ

Расчет литража в системе отопления очень важное мероприятие от которого зависит дальнейшие расчеты по отоплению

Приведем некоторые данные:

Литраж теплоносителя в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра

ø15 (G ½») — 0,177 литра

ø20 (G ¾») — 0,310 литра

ø25 (G 1,0″) — 0,490 литра

ø32 (G 1¼») — 0,800 литра

ø40 (G 1½») — 1,250 литра

ø50 (G 2,0″) — 1,960 литра

Расчитывается объема теплоносителя в системе по формуле :

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Примерный расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла хватило для прогрева теплоносителя. В случае превышения объема теплоносителя, также как и превышения максимального объема отапливаемого помещения (условно норму возьмем 100 Вт на квадратный метр отапливаемой мощности), отопительный котел может не достичь граничной температуры носителя, что приведет к его непрерывной работе и повышенного износа и к значительному перерасходу топлива.

Оценить максимальный объем теплоносителя в системе для отопительных котлов системы АОГВ можно умножив его тепловую мощность (кВт) на коэфициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Итак, для стандартных котлов типа АОГВ предельный объем теплоносителя в системе:

АОГВ 7 — 7*13,5=до 100 л

АОГВ 10 -10*13,5 =до 140 л

АОГВ 12 — 12*13,2=до160 л итд.

Пример перевода тепловой мощности

1 Кал/Час = 0,864 * 1 Вт/Час

Наибольшее распространение получили системы отопления с применением жидкостного теплоносителя. Эти комплексные системы включают в себя целый ряд оборудования: насосные станции, котельные, теплообменники и т.д. Стабильная работа оборудования зависит не только от его технического состояния, но и от типа и качества самого теплоносителя.

В большинстве случаев для обогрева загородных домов, дач, гаражей и других объектов заполнение системы отопления производили водой. Помимо неоспоримой пользы это приносило ряд неудобств, к тому же со временем выявлялись существенные недостатки. Небольшой объем теплоносителя в системе отопления котельных позволил найти ей достойную альтернативу.

Как правильно определиться с типом отопительного котла и рассчитать его мощность

В системе отопления котлу отводится роль генератора тепла

Делая выбор между котлами — газовым, электрическим, жидко- или твердотопливным обращают внимание на эффективность его теплоотдачи, простоту эксплуатации, учитывают, какой тип топлива преобладает в месте проживания

Эффективная работа системы и комфортная температура в помещении напрямую зависят от мощности котла. При малой мощности в помещении будет холодно, а при слишком большой — неэкономно использоваться топливо. Поэтому необходимо выбирать котел с оптимальной мощностью, которую можно довольно точно высчитать.

При ее расчете обязательно нужно учитывать
:

  • площадь отапливаемого помещения (S);
  • удельная мощность котла на десять кубических метров помещения. Она устанавливается с корректировкой, учитывающей климатические условия региона проживания (W уд.).

Есть установленные значения удельной мощности (W уд.) для определенных климатических зон, которые составляют для:

  • Южных районов – от 0,7 до 0,9 кВт;
  • Центральных районов – от 1,2 до 1,5 кВт;
  • Северных районов — от 1,5 до 2,0 кВт.

Мощность котла (Wкот) рассчитывается по формуле:

W кот. = S*W уд. / 10

Поэтому принято мощность котла выбирать, из расчета 1 кВт на 10кв. м отапливаемого помещения.

От площади дома будет зависеть не только мощность , но и тип водяного отопления. Конструкция отопления с естественным движением воды, не сможет эффективно обогревать дом площадью более 100 кв. м (из-за малой инерционности). Для помещения с большой площадью потребуется система отопления с циркулярными насосами, которая будет подталкивать, и ускорять подачу теплоносителя по трубам.

Поскольку насосы работают в безостановочном режиме, к ним предъявляются определенные требования — бесшумность, малая энергоемкость, долговечность и надежность. На современных моделях газового котла, насосы уже встроены непосредственно в корпус.

Особенности подбора циркуляционного насоса

Подбирается насос по двум критериям:

  1. Количеству перекаченной жидкости, выраженной в метрах кубических за час (м³/ч).
  2. Напору, выраженному в метрах (м).

С напором, все более или менее понятно,- это высота, на которую должна быть поднята жидкость и измеряется с самой низкой до самой высокой точки или до следующего насоса, в том случае, если в проекте, он предусмотрен не один.

Объем расширительного бака

Всем известно, что жидкость при нагревании имеет свойство увеличиваться в объеме. Чтобы отопительная система не была похожа на бомбу и не текла по всем швам, существует расширительный бак, в который собирается вытесненная вода из системы.

Все просто, зная физические характеристики воды.

Рассчитанный объем теплоносителя в системе умножаем на 0,08. Например, для теплоносителя на 100 л, расширительный бачок будет объемом 8 л.

Расход воды через радиатор отопления. Расчет радиаторов отопления

«У вас  теплые батареи?» или «У вас горячие радиаторы отопления?» — такие вопросы мы задаем соседям, если у нас прохладно в квартире, в кабинете, в производственном помещении. Все разнообразные приборы отопления в народе, обычно, называют батареями или радиаторами отопления.

Под эти термины попадают панельные и секционные радиаторы, ребристые трубы, регистры из гладких труб, разнообразные конвекторы и даже иногда относительно экзотические потолочные излучатели.

В статье, которую вы читаете, будет представлена небольшая программа в MS Excel, позволяющая выполнить тепловой расчет радиаторов отопления и конвекторов.

Расход воды через радиатор отопления. Расчет радиаторов отопленияРадиатор отопления – это прибор, который нагревает воздух и предметы в помещении посредством радиационного излучения и конвективного теплообмена, передавая при этом тепловую энергию от горячего теплоносителя (чаще всего от воды) через свои стенки.

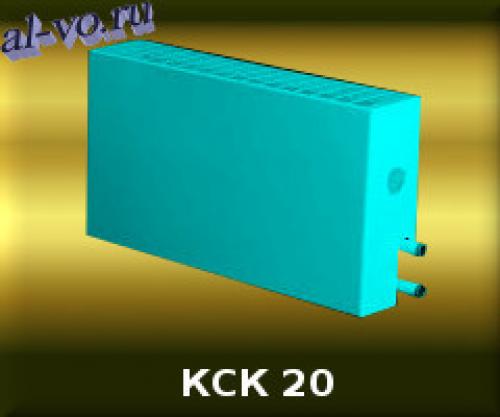

Расход воды через радиатор отопления. Расчет радиаторов отопленияКонвектор передает тепловую энергию в окружающее  его пространство исключительно (на 95%) путем конвективного теплообмена – нагрева горячими стенками воздушных струй.

Доля тепла, передаваемая конвекцией (оставшаяся часть, соответственно, — инфракрасным излучением) для некоторых типов приборов отопления приведена ниже:

Чугунные радиаторы (батареи) – 25…35%

Алюминиевые секционные радиаторы – 50…60%

Панельные стальные радиаторы – 65…75%

Конвекторы – 90…98%

Какой тип приборов отопления лучше однозначно сказать нельзя. У всех есть недостатки. Однако возросшее качество проектирования и изготовления конвекторов позволяет этому типу приборов в последнее время постоянно увеличивать свою долю рынка.

За последние лет пять мне довелось участвовать в выборе и проектировании систем отопления для большого торгового комплекса (4 этажа, более 30 тысяч квадратных метров) и для производственного цеха (500 квадратных метров). И там и там, в качестве приборов отопления по критерию «цена / качество / эффективность» были применены конвекторы, которые существенно «переиграли» конкурентные варианты (в том числе и вариант воздушного отопления). Практика последующей эксплуатации подтвердила правильность выбранного решения – конвекторы прекрасно отапливают объекты!

Как и большинство расчетов в теплотехнике предлагаемый расчет радиаторов отопления будет приблизительным. «Приблизительность» заключается в том, что на фактическую теплоотдачу приборов влияют десяток факторов, часть из которых в «точных» расчетах учитываются коэффициентами, определенными в практических опытах, а часть факторов из-за малой значимости и вовсе игнорируются.

Предложенный ниже расчет радиаторов отопления учитывает 90…95% факторов при выполнении ряда условий:

1. Атмосферное давление в месте эксплуатации приборов должно быть около 760 миллиметров ртутного столба. Для высокогорных местностей необходимо вводить дополнительную поправку при «точных» расчетах.

2. Подача воды в прибор не должна быть «снизу – вверх»! Подача может быть любой, предпочтительнее — «сверху – вниз». В противном случае около 15…20% тепла не дополучите.

3. Монтаж радиатора должен обеспечивать свободное движение воздуха вдоль его поверхностей в вертикальном направлении. Расстояние от пола до низа прибора и от верха прибора до подоконника или верха установочной ниши стены желательно должны быть не менее 100 миллиметров.

Предлагаемый далее расчет в Excel, можно выполнить и в программе OOo Calc из пакета Open Office.

О цветах ячеек листа Excel, которые применены в статьях этого блога, следует прочесть на странице   « О блоге ».

Расчет радиаторов отопления и конвекторов в Excel.

Исходные данные:

1.  Тип выбранного отопительного прибора записываем

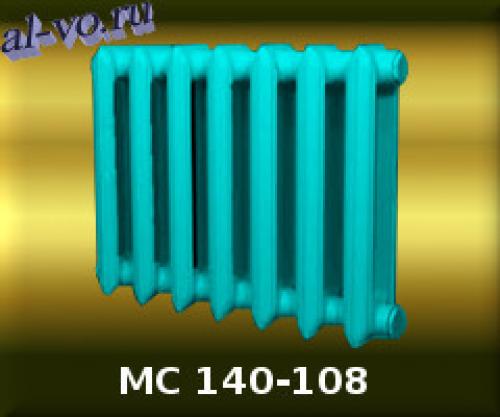

в объединенные ячейки C3D3E3:  Радиатор МС-140-108

в ячейку D4:  10

Следующие 5 параметров берем из технических характеристик завода изготовителя приборов.

в ячейку D5:  185

4.  Номинальный температурный напор прибора (секции) dtн в °C заносим

в ячейку D6:  70

в ячейку D7:  360

в ячейку D8:  0,30

в ячейку D9:  0,02

Следующие 3 параметра задаем исходя из предполагаемой реальности последующей эксплуатации . Они зависят от источника теплоснабжения и типа помещения.

Расход воды в системе отопления онлайн. Калькулятор объема воды в системе отопления

Чтобы узнать необходимый объем у системы отопления при определённой мощности отопительного котла, используйте калькулятор объема воды в системе отопления .

Данный онлайн калькулятор быстро рассчитает максимальный объем системы отопления дома . Если таких расчетов не сделать, то это может привести к недостаточному прогреву помещения, неэффективной работе всей системы отопления и соответственно к лишним финансовым затратам.

Выберите вид радиаторов

Объём системы отопления, л.

Полезные формулы и данные для расчета систем отопления:

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Объём воды в системе можно рассматривать как сумму её составляющих:

V (системы отопления) = V (радиаторов) + V (труб) + V (котла) + V (расширительного бака)

Объёмы различных элементов системы отопления:

Объем воды в радиаторе (в литрах):

  • алюминиевый радиатор — 1 секция — 0,450 л.
  • биметаллический радиатор — 1 секция — 0,250 л.
  • новая чугунная батарея 1 секция — 1,000 л.
  • старая чугунная батарея 1 секция — 1,700 л.

Объем воды в 1 м.п. трубы (в литрах):

  • ø15 мм (G ½») — 0,177 л.
  • ø20 мм (G ¾») — 0,310 л.
  • ø25 мм (G 1,0″) — 0,490 л.
  • ø32 мм (G 1¼») — 0,800 л.
  • ø15 мм (G 1½») — 1,250 л.
  • ø15 мм (G 2,0″) — 1,960 л.

Если наш онлайн-калькулятор был Вам полезен, или Вы считаете что здесь есть что дополнить или изменить, то ниже оставьте пожалуйста свой отзыв.

Источник: https://alyuminievye-batarei.aystroika.info/stati/raschet-rashoda-vody-na-otoplenie-sistema-otopleniya-osobennosti-raschetov-dlya

Расход теплоносителя калькулятор. Расчет мощности водяного калорифера приточной вентиляции онлайн

  • * Расчет расхода тепла калорифером или его мощность в кВт осуществляется онлайн калькулятором по формуле:
  • Q = L ∙ ρ ∙ c ∙ (tн– tп)
  • где:
  • L - расход воздуха - производительность приточной, либо приточно-вытяжной вентиляционной установки, м3
  • ρ - плотность в-ха - для расчетов принимается плотность при температуре +15С на уровне моря = 1,23 кг/м3
  • c - удельная теплоемкость в-ха, 1 кДж/(кг∙°С)
  • tн- температура наружного в-ха - т-ра наиболее холодной пятидневки обеспеченностью 0,92. Берется из СП 131.13330.2018 Строительная климатология, Таблица 3.1, графа 5.
  • tп- т-ра приточного в-ха после нагревателя системы вентиляции.
  • ** Если требуется рассчитать онлайн, до скольки градусов калорифер нагреет воздух в системе вентиляции, то калькулятор делает это так:
  • tп= Q / (L ∙ ρ ∙ c) + tн
  • *** Онлайн расчет расхода теплоносителя (воды) делается калькулятором по формуле:
  • G = 3600 ∙ Q / (св∙ (Tвх- Tвых))
  • где:
  • св- удельная массовая теплоемкость воды, 4,19 кДж/(кг∙°С)
  • Tвх- т-ра греющей воды на входе, °С
  • Tвых- т-ра обратной воды на входе, °С
  • **** Значение скорости в-ха в прямоугольном сечении водяного нагревателя и других элементов вентиляции рекомендиется расчитывать в диапазоне 2,5-3,0 м/с . Если она будет выше, то это приведет к увеличнию аэродинамического сопротивления и снижению эффективности работы калорифера.
  • Формула для онлайн расчета скорости на калькуляторе выглядит так:
  • v = L ∙ 1000 / (3,6 ∙ ш ∙ в)
  • где:
  • L - расход в-ха приточной установки, м3
  • ш - ширина сечения кал-ра, мм
  • в - высота сечения кал-ра, мм
  • ***** Диаметр труб, соединяющих водяной калорифер с источником тепла (котлом или центральным теплоснабжением) подбирается по скорости теплоносителя. Согласно рекомендации СНиП 2.04.05-91 (Отопление, вентиляция и кондиционирование), эта скорость, должна быть в диапазоне от 0,25 до 1,5 м/с . Если она больше, то в трубах может возникать шум, а если меньше - воздушные пробки.
