Как подключить радиатор отопления. Где труба подачи, а где «обратки»?

Как подключить радиатор отопления. Где труба подачи, а где «обратки»?

Вполне понятно, что для того чтобы правильно оптимально расположить вход и выход в радиатор, необходимо по меньшей мере знать, в каком направлении осуществляется движение теплоносителя. Иными словами, где же подача, а где «обратка». А принципиальное отличие может скрываться уже в самом типе отопительной системы – она бывает однотрубной или двухтрубной.

Особенности однотрубной системы

Эта система отопления особенно распространена в многоэтажках, пользуется довольно широкой популярностью и в одноэтажном индивидуальном строительстве. Ее широкая востребованность прежде всего зиждется на том, что при создании требуется значительно меньше труб, сокращаются объемы монтажных работ.

Если объяснить максимально просто , то эта система представляет собой одну трубу, проходящую от патрубка подачи до входного патрубка котла (как вариант – от подающего до обратного коллектора), на которую словно «нанизаны» последовательно подключенные радиаторы отопления.

В масштабах одного уровня (этажа) это может выглядеть примерно так:

Упрощенный пример однотрубной системы отопления на одном этаже

Совершенно очевидно, что «обратка» первого в «цепи» радиатора становится подачей очередного – и так дальше, до конца этого замкнутого контура. Понятно, что от начала к концу однотрубного контура температура теплоносителя неуклонно снижается, и это является одним из наиболее значимых недостатков подобной системы.

Возможно и вертикальное расположение однотрубного контура, которое характерно для зданий в несколько этажей. Такой подход обычно практиковался при строительстве городских многоквартирных домов. Однако, можно его встретить и в частных домах в несколько этажей. Об этом тоже не следует забывать, если, скажем, дом достался хозяевам от старых владельцев, то есть с уже смонтированной разводкой контуров отопления.

Здесь возможны два варианта, показанные ниже на схеме соответственно под буквами «а» и «б».

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-podklyuchit-radiator-otopleniya-gde-truba-podachi-gde-obratki

Подключение радиаторов отопления из стены. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Что нужно для подключения радиатора отопления. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.

Схемы подключения радиаторов отопления в частном доме. Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/shema-alyuminievogo-radiatora-otopleniya-v-razreze-kak-sobrat-alyuminievyy-radiator

Как подключить радиатор отопления с нижним подключением. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Боковое подключение радиаторов отопления. Выбор типа системы отопления

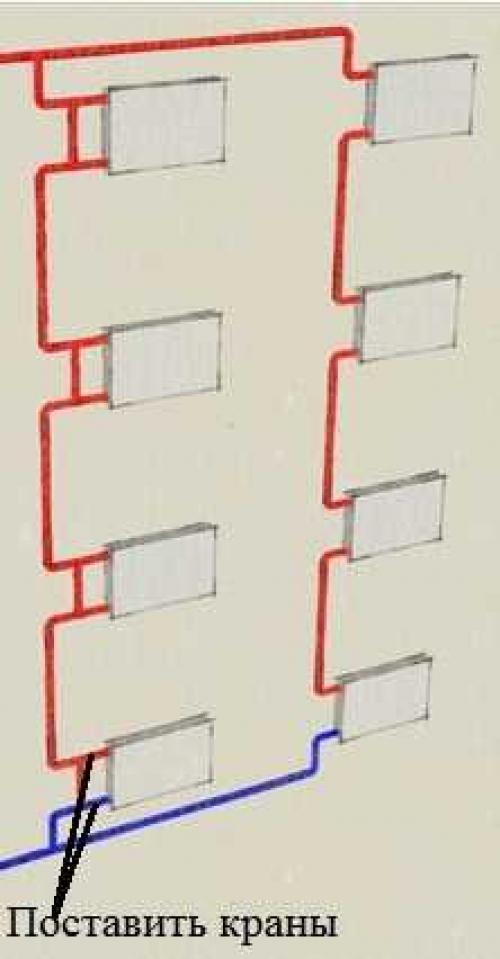

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

• в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
• нельзя отключать радиаторы без останова системы;
• подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

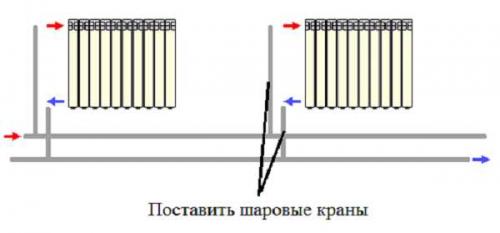

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-podklyuchit-radiator-otopleniya-s-bokovym-vhodom-montazh-radiatorov-otopleniya-svoimi

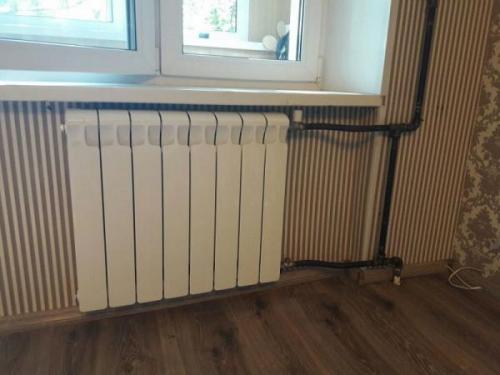

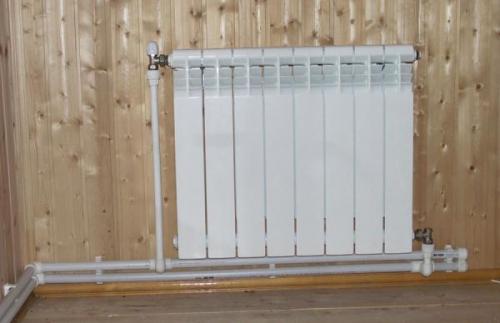

Неправильное подключение радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин

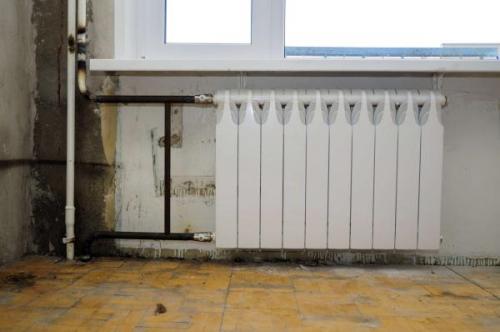

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

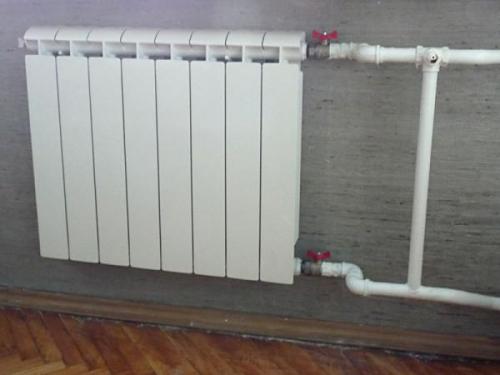

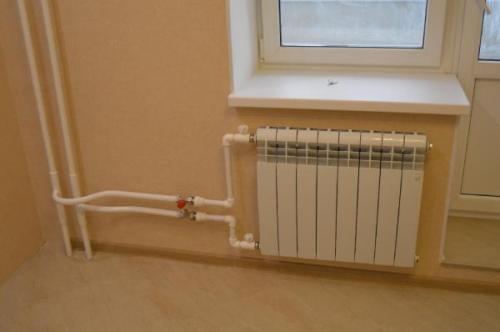

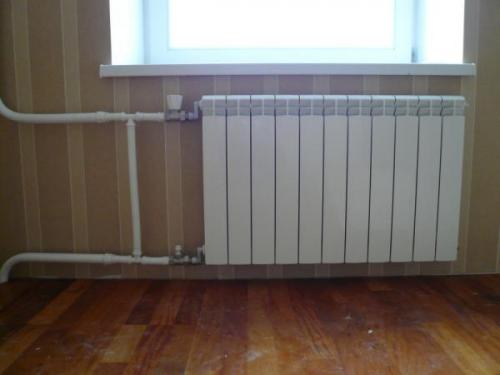

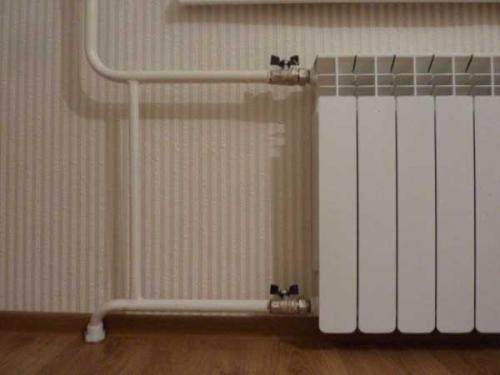

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

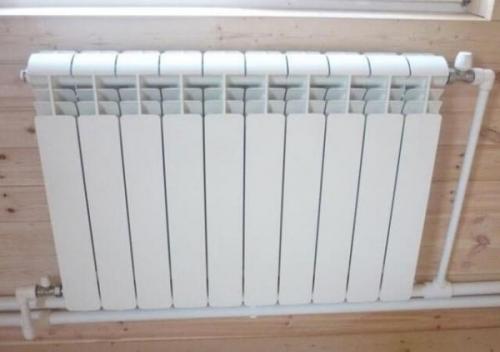

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.
