Что касается стальных батарей, то в продаже есть две их разновидности: панельные и трубчатые. Поскольку конструкция этих агрегатов существенно отличается, для их монтажа применяются совершенно разные крепежи.

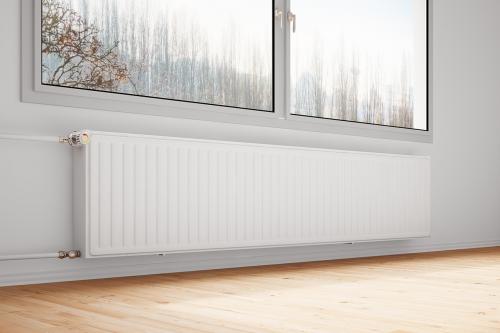

Панельные радиаторы на задней стенке имеют специальные приваренные скобы. Благодаря им прибор навешивается на закрепленные на стене кронштейны. Причем эти крепежные приспособления отличаются от традиционных кронштейнов, использующихся для установки секционных батарей. Конфигурация крепежа такая, чтобы он мог легко соединяться со скобой.

Панельные батареи нужно навешивать на ровные и гладкие стены, потому что на неровной поверхности это выполнить намного сложнее. Поскольку вес стальной панели небольшой, радиатор можно подвесить только на верхних скобах, а снизу установить упоры, которые будут корректировать положение прибора в горизонтальной плоскости. Такие упоры не крепятся к стене, а крюками фиксируются за скобу, упираясь в стеновую поверхность. Для прочности такое крепление имеет расширение с той стороны, которая обращена к стене.

Для быстрого и простого монтажа панельных радиаторов используют монтажные планки. Это металлическая полоса с пластиковыми фиксаторами в нижней и верхней части. Если используется такая крепежная планка, то скобы на тыльной поверхности батареи не понадобятся. Сначала на стеновой поверхности закрепляются планки, после этого радиатор навешивается на пластиковые крюки.

Также для крепления трубчатых агрегатов можно использовать специальные приспособления с захватами типа SMB. Это стальная полоса с фиксаторами из пластика и полочкой в нижней части для упора прибора. Такие полосы можно применять только в том случае, если вес агрегата с теплоносителем не превышает 100 кг.

Монтаж выполняется в такой последовательности:

1. Сначала к стенам вертикально крепятся стальные полосы. Расстояние между полосами и их количество зависит от шага труб радиатора и его протяженности.
2. После этого батарея нижним краем устанавливается на полочку.
3. Затем верхний край приближают к стене так, чтобы трубы попали в пластиковые фиксаторы. При этом будет слышен характерный щелчок.
4. После этого к радиатору можно подключать трубы подачи и отведения.

Еще один вариант быстрого монтажа трубчатого радиатора – это использование крепежей типа SVD, состоящих из двух частей. Одна часть крепежного элемента закрепляется на стеновой поверхности, а втора – на отопительном приборе. После этого они стыкуются друг с другом и закрепляются посредством стальной петли.

Также существуют напольные стойки для радиаторов отопления из труб. Такие крепежи бывают двух видов – в форме стоек с крюками или в виде трубчатых упоров, приваривающихся к прибору в заводских условиях. Как правило, стойки с крюками крепятся к полу, а после этого на них навешиваются батареи.

Крепление радиаторов отопления к стене

Как выбрать климатотехнику и осуществить крепление батареи отопления к стене

Основные требования к утеплению

Разметка места монтажа

Место

Крепление радиаторов отопления к стене

Как правильно подобрать крепления для отопительных приборов

Разновидности и методы установки крепежей для обогревательного оборудования

Как повесить радиатор отопления на гипсокартон

Инструменты для крепления радиаторов отопления к стене

Изменение количества секций радиатора

Чего нельзя делать при установке радиаторов

Если батарея недостаточно крепится к стене

Коротко о главном

Поддержание тепла в квартире - проблема не только любовно-философская, но и буквально-бытовая. Делается ремонт с нуля или обновляется уже имеющийся, чтобы работа была выполнена качественно, мастер должен разбираться в том, как правильно повесить радиатор отопления и многом другом. Сколько радиаторов должно быть, какой вид выбрать, как их подключить, какие требуются крепления, какие есть виды крепежей.

Как выбрать климатотехнику и осуществить крепление батареи отопления к стене

В магазинах можно найти радиаторы из:

• чугуна, их стенки толще, чем у других видов, благодаря чему сохраняется устойчивость к коррозии, тепло будет отдаваться и после ее выключения. Но рядом с плюсами идут минусы: эти радиаторы тяжелее других, из-за чего их сложно монтировать, а внешний вид их не слишком привлекательный
• алюминия, его коэффициент отдаваемого тепла выше, чем у других видов, они легкие и просто монтируются, выдерживают давление в 20 бар, изящно выглядят и легко комбинируются в секции из нужного вам числа элементов. Однако, такие батареи слабо устойчивы к коррозии и легко портятся в тех местах, которые соприкасаются с другими металлами

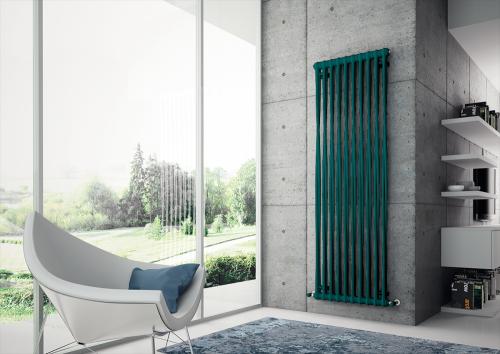

Необычный стальной радиатор

• сталь, такие батареи не много весят и быстро начинают согревать помещение после включения. Минусов больше: они часто ломаются из-за пневмо- или гидроударов, прогреваются только до невысокой температуры, быстро остывают, справляются с давлением только до 10 бар, недолговечны
• биметалл, сочетает плюсы всех вышеперечисленных видов, так как внутренний, стальной, слой предохраняет от коррозии и выдерживает высокое рабочее давление, внешний же слой сделан из алюминия. Такие радиаторы легко справляются с перепадами давления и просто устанавливаются. Из минусов: высокая цена и не слишком высокая теплоотдача, так как сложная технология изготовления затрудняет его передачу между слоями.

Основные требования к утеплению

Часто батареи ставятся под окна по привычке, а не в результате принятия взвешенного решения. Не все знают, что передвинув ее на несколько сантиметров, можно значительно повысить количество тепла в помещении холодной зимой. Если монтаж проведен неверно, то может теряться до 20% тепла.

Способы крепления радиаторов отопления. Как повесить радиатор отопления на кронштейны – советы мастера

Выбирая комплектацию оборудования для, мало кто задумывается о способах крепления батарей отопления. Чаще всего по старинке предполагается ставить на то, что идет в комплекте к радиаторам. Между тем, правильно выбранный тип кронштейна для радиатора отопления может способствовать улучшению теплоотдачи и одновременно сделать крепление более безопасным.

Как выбрать настенные кронштейны

Не обязательно использовать крепления из комплекта к купленному радиатору отопления.

В продаже можно найти массу вариантов кронштейнов:

• с регулировкой параметров установки;
• усиленных – для батарей с большим весом;
• декоративных;
• напольных;
• настенных, еще как минимум два десятка устройств.

Есть они в любом строительном супермаркете, в Леруа Мерлен, Эпицентре. Еще лучше обратиться в специализированный салон отопительного оборудования, например, в Рифар, где есть примеры установленных кронштейнов с радиаторами.

Любите делать дома все своими руками?

Да, меня так еще дед учил!1Нет. На это есть специалисты.

При выборе кронштейна нужно учитывать:

• Прочность крепления. Нужно сделать выбор, выбрать настенный или напольный вариант установки. Вес корпуса с водой получается немаленьким, даже у алюминиевых моделей. Поэтому, если стены в доме отделаны гипсокартоном, то лучше выбрать напольную модель;
• Сложность установки. Кронштейн для радиатора не должен быть слишком сложным в установке и регулировке, иначе будет трудно правильно выставить положение батареи отопления относительно линии стока воды;
• Возможность регулировки расстояния греющей поверхности радиатора от стены и доски подоконника.

Последнее условие специалисты называют наиболее важным из всех приведенных. Максимальная теплоотдача достигается только при условии, что расстояние обеспечивает наилучшую скорость протекания теплого воздуха в промежутке между стеной и тыльной поверхностью радиатора. Правильно с первого раза выставить радиатор относительно стены не всегда удается. Поэтому проблему решают с помощью регулируемых кронштейнов.

При планировании подвеса на настенных кронштейнах необходимо оставлять зазор между верхней кромкой радиатора и основанием окна. Для алюминиевых и биметаллических моделей зазор должен быть не менее 100 мм, для чугунных батарей – до 20 мм.

Как выбрать кронштейн для радиатора. Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
• Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
• Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
• Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
• Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.
