Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

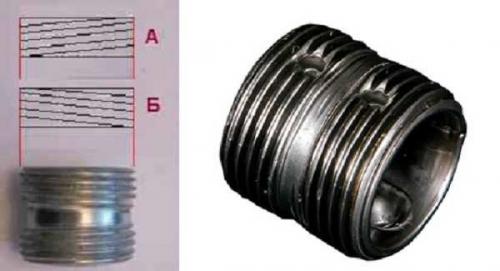

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как разобрать радиатор отопления чугунный. Шаг №3: разборка радиатора

Схема отсоединения секций батареи

Отрезок трубы или ломик

Батарея может быть чугунной, алюминиевой или биметаллической.

Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:

1. Как разобрать чугунный радиатор отопления собственными силами:

Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым.
Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика.
Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней.
Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило.
Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель

Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

Разобранная старая чугунная батарея отопления

1. Давайте выясним, как разобрать биметаллический радиатор или алюминиевый? Процедура практически аналогична вышеописанной, но имеет несколько отличий:

• Используется ниппельный ключ меньших размеров.
• Не требуются столь большие усилия при откручивании ниппелей.
• Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
• Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.

Разборка алюминиевой батареи

После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.

Как разобрать биметаллический радиатор. Разборка биметаллических и алюминиевых секционных изделий

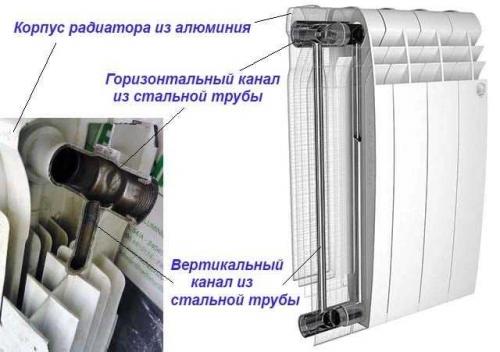

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты,
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов,
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх,
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя. При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе.

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как разобрать алюминиевый радиатор печки. Процесс снятия радиатора печки

Данный процесс является достаточно сложным. Для этого обычно нужно демонтировать всю панель приборов. Рассмотрим последовательность действий, направленных на то, чтобы поменять радиатор печки:

1. Снять автомагнитолу в салоне;
2. Снять заглушку, после чего открутить шурупы рамки крепления приборов;
3. Демонтировать крышку диагностического разъёма, который находится под прикуривателем, отвернуть саморезы крепления самого разъёма;
4. Отсоединить штекера, которые размещаются на центральной консоли;
5. Снять бардачок, предварительно отвернув саморезы, на которых он держится;
6. Отвернуть крепежи по бокам панели;
7. Снять пластмассовые обшивки передних верхних кузовных стоек, которые крепятся на саморезах;
8. Ослабить хомуты на радиаторе печки. Выдернуть патрубки, предварительно положив под ними тряпку, чтобы она впитала в себя остатки стекающей жидкости;
9. Отвернуть саморезы, на которых держится радиатор печки, после чего достать его.

Описанные выше действия, в некоторых случаях могут растянуться на довольно продолжительное количество времени, поэтому это подстегнуло автолюбителей, которые изобрели собственные, более простые, но в то же время менее аккуратные способы снятия радиатора печки. Среди большого количества альтернативных способов, широкого распространения заслужил следующий способ. Его преимуществом является то, что он занимает намного меньше времени. Для снятия радиатора печки нужно осуществить такие действия:

1. Отсоединить трос педали газа;
2. Демонтировать педаль;
3. Снять датчик включения задних габаритных огней;
4. Снять рулевую колонку;
5. Демонтировать обшивку на левой стороне торпеды.

После выполнения всех действий остаётся осуществить ремонт радиатора (если он изготовлен из меди) или установить новый. Все действия по его сборке выполняются в обратном порядке.

Чтобы в салоне было теплее, рекомендуется проложить его поверхность слоем поролона размерами в 1,5 мм. Перед тем как собрать панель приборов, рекомендуется осуществить проверку работоспособности системы отопления.

Если она функционирует нормально, не течёт тосол, значит, все действия были выполнены правильно, и все детали можно установить на место.

Места соединения шлангов подключения радиатора рекомендуется помазать герметиком, что сможет увеличить срок эксплуатации радиатора печки. Чтобы предотвратить закисание запорного крана, в летнее время рекомендуется хотя бы раз в месяц открывать его, чтобы охлаждающая жидкость поступала в радиатор. Для увеличения срока использования авто, нужно проводить чистку радиатора печки.

Как разобрать стальной радиатор отопления. Как разобрать радиатор: подготовка инструментов, отсоединение и разборка батареи

Статьи

Иногда возникают ситуации, требующие немедленного демонтажа радиатора отопления. Конечно, можно для выполнения такой операции вызвать профессиональных сантехников, но это потребует времени и финансовых затрат. В данной статье мы рассмотрим, как разобрать батарею самостоятельно.

Разборка радиатора отопления своими руками

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

• В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
• При потребности в добавлении дополнительных секций для батареи.
• При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

Образец газового ключа

Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет.

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.

Далее в зависимости от сложности можно выделить три ситуации:

1. Полипропиленовые трубы . В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
2. Стальные новые . Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

1. Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.

Порезка старых сгонов с использованием «болгарки»

После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.
