Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы . Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции — 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы . У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции — 80 миллиметров;
• глубина 80-100 миллиметров;
• высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы . Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Сколько секций биметаллического радиатора нужно на 1м2. Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр  рассчитывается по определенным формулам .

Базовая формула расчета  выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать  2 радиатора по 7 секций в каждом .

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

1 секция радиатора на сколько квадратов. Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

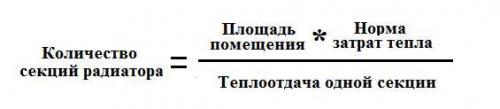

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м², в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м² * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт  = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Источник: https://alyuminievye-batarei.aystroika.info/stati/raschyot-obyoma-radiatorov-i-batarey-otopleniya-uproshchennye-varianty-rascheta-radiatorov

Сколько секций радиатора можно ставить по закону. Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

1. Определяем потребность тепла
2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены экранированные радиаторы отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем помещения по простой формуле: ** (3х4х5=60 куб м.)
2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: * (60х41=2460 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Определить желаемое количество ребер можно по формуле: / (2460/170=14.5)
5. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Сколько секций радиатора нужно на 20 квадратов. Для нестандартного пространства

Приведенные выше формулы работают для стандартных помещений – однако таковыми могут считаться далеко не все квартиры и тем более частные дома и коттеджи. Здесь, чтобы рассчитать количество секций радиатора с достаточной точностью, нужно учесть массу индивидуальных нюансов. Поэтому в формулу “100Вт * площадь вводятся дополнительные коэффициенты, значение которых выбирается с учетом особенностей планировки, изоляции, отделки и т.д. Для большего удобства мы собрали такие поправочные коэффициенты и разделили их по группам.

В зависимости от того, как и чем остеклено помещение, количество радиаторных секций умножается на:

27 – двойные деревянные рамы;

0 – двухкамерный стеклопакет;

85 – трёхкамерный стеклопакет или двухкамерный, заполненный аргоном.

Независимо от типа остекления нужно делать поправку и на отношение его площади к площади помещения:

2 – пропорция 0.5

1 – 0.4;

0 – 0.3;

9 – 0.2;

8 – 0.1.

Влияет и надёжность теплоизоляции стен:

27 – отсутствующая или слабая изоляция;

0 – хорошая защита от потерь тепла, например, двойная кирпичная кладка либо закрытие стен утеплителем;

85 – высокая степень теплоизолированности.

Рассчитывать размеры батарей нужно и с учётом климатических особенностей региона. Для этого нужно ориентироваться на минимальную среднестатистическую температуру за год:

5 – при морозах до -35 oC;

3 – если температура опускается до -25 oC;

1 – если холодает до -20 oC;

9 – если самая низкая недельная температура в году -15 oC;

7 – если зимой средненедельная температура не опускается ниже -10 oC;

Следующий коэффициент учитывает число стен помещения, сопряжённых с улицей:

1 – наружная стена только одна;

2 – с улицей контактируют 2 стены (угловая комната);

3 – у помещения 3 наружные стены;

4 – помещение, все 4 стены которого являются торцевыми (здание без внутреннего деления на помещения).

Потребность помещения в тепле зависит ещё и от того, что находится над ним. Здесь поправочные коэффициенты выглядят следующим образом:

0 – выше находится неотапливаемый чердак;

9 – если сверху расположено тёплое хозпомещение;

8 – если выше обустроено тёплая жилая комната.

Последний коэффициент определяется в зависимости от высоты потолков. Можно рассчитать объём помещения – а можно просто использовать поправочное значение:

0 – если потолки 2.5 м +- 10 см;

05 – для 3-метровых потолков;

1 – если высота помещения 3.5 м;

15 – для 4-метровых перекрытий;

2 – для помещений высотой 4.5 м.

Если комната выходит окнами на север либо северо-восток, то тепловую мощность нужно умножить на 10%. Ещё одна точка активной потери тепла – входная дверь., на неё также нужно закладывать примерно 200 Вт дополнительной тепломощности. При размещении радиатора в стеновой нише добавляем в формулу множитель 1.05 (5%). Если вы планируете закрыть батарею декоративным щитом, то обогрев помещения должен быть на 15–20% мощнее.

Добавляем в формулу “100Вт * площадь” подходящие нам коэффициенты, всё перемножаем, округляем до целого – и получаем нужное количество батарейных секций.
