Как разобрать радиатор отопления. Разборка алюминиевого и биметаллического радиатора

Как разобрать радиатор отопления. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

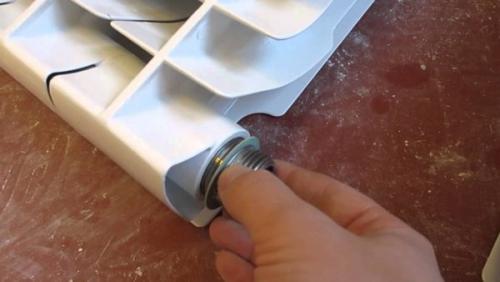

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как разобрать радиатор охлаждения. Наборные

Наборные сердцевины делятся на:

• цельнопаянные;
• наборные (или сборные).

Цельнопаянные

Эти радиаторы более сложней в производстве, а, соответственно, и стоят они намного дороже сборных. Смысл сердцевины заключается в том, что она набирается, как и медная, но затем отправляется в специальную печь, с инертно-газовой средой и строго определенной температурой для спекания. Затем, когда сердцевина готова, к ней подсоединяют пластмассовые бачки с помощью волнового вальцевания. Естественно, в природе есть и комбинации вышеперечисленных способов.

Сборные

Как правило, сборные модели имеют в основе круглые трубки сечением 7-11 миллиметров, и наборные пластины теплоотвода, они не приварены к трубкам, а просто плотно надеты на них. Преимуществом данной конструкции является дешевизна, так как почти все работы происходят механическим способом, без помощи сварки. Но все же существует один вид сборных радиаторов, где трубки не вальцуются через силиконовые прокладки к металлической сетке, а припаиваются к алюминиевой. К этим радиаторам, в 99 процентов случаев, бачки подсоединены с помощью зубчатой вальцовки определенного вида.

Немного особняком находятся полностью алюминиевые радиаторы, в них и сердцевины, и бачки изготовлены из алюминия. Сердцевины этих радиаторов всегда изготовлены по цельнопаянной технологии .

Но, как ни удивительно, ни один радиатор охлаждения крупного изготовителя, не применяет эту технологию, так как на бачки может понадобиться столько же материала, как и непосредственно на сердцевину. Исключение имеют только эксклюзивные американские радиаторы, они производятся под заказ капризного хозяина «драга» или восстановленной «классики».

В нашей же стране, такая технология встречается или в печных радиаторах некоторых изготовителей (к примеру, Daewoo Nubira, Lanos), или в моделях откровенно китайского или отечественного изготовителя. Но эти два описанных варианта, хотя и дешевле медно-латунного радиатора, зато качество их сборки и проектирования полностью скопировано с латунных моделей, и наследует все «врожденные» недостатки. Помимо вышесказанного, нужно сказать и про алюминиевые печки, их бачки не приварены к сетке, как это должно быть, а приклеены, да еще с помощью клея, который опасно использовать даже к огородной лейке, не то, что к отопительному радиатору.

То есть, чтобы изготовить качественный алюминиевый радиатор, который, кроме хорошего теплоотвода, еще сможет выдержать механические и гидродинамические нагрузки продолжительное время, требуется тщательное проектирование, и использования сложного оборудования во время производства. А это удорожает стоимость конечного изделия, что сразу же переведет его из разряда лидеров, в сравнении с «медным» изделием, в уровень дорогостоящих аутсайдеров.

Так как, к примеру, у ГАЗели, при наших дорогах, латунный радиатор нечасто отъезжает без поломок 40000 Км, а это примерно год с ежедневной нагрузкой 100 Км. После капитального ремонта радиатора своими руками, время его жизни, в отличие от заводского, мы сможем увеличить в 2 раза, но проделать это с алюминиевым аналогом довольно сложно, и главное, не очень выгодно в финансовом плане. Здесь есть повод поразмыслить, нужно ли экономить при покупке между алюминиевым и латунным радиатором?

Как разобрать стальной радиатор отопления. Пошаговая инструкция разбора чугунных и алюминиевых радиаторов

В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».

Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.

Виды батарей (радиаторов) отопления

Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:

Стальные

Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:

• может нагревать комнату конвекцией, и излучением;
• экономичный расход и небольшой вес;
• эксплуатируется довольно долгое время;
• быстро нагревается.

Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.

Алюминиевые

Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.

Обладает следующими достоинствами:

• быстро нагревается и хорошо проводит тепло;
• присутствует возможность добавить секции и клапаны;
• маленькая масса.

Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.

Чугунные

Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.

Преимущества чугунных батарей:

• прочны и почти не засоряются;
• совместимы с другими материалами;
• не изнашиваются;
• многолетний срок эксплуатации.

Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;

Медные

Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.

Плюсы медных радиаторов:

• небольшие и долго эксплуатированные;
• экономично расходуются;
• могут выдержать перепад давления и температуры;
• большая теплопроводность.

Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.

Биметаллические

Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:

• срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
• прочны и выдерживают гидроудары;
• не подвержены коррозии и механическим воздействиям.

Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.

Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире .

Как разобрать чугунную по секциям

Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.

Как разобрать биметаллический радиатор отопления. Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с монтажного гнезда, действуйте следующим образом:

1. Остановите циркуляцию воды и сбросьте давление.
2. Если радиатор горячий, нужно подождать, пока он остынет, а затем отключить от системы. Для этого откручиваем впускную и выпускную арматуру.
3. Отодвиньте штуцер от радиатора по трубе и снимите прибор с кронштейнов.
4. Слейте оставшуюся воду и поместите изделие лицевой стороной вверх в зону разборки.
5. Немедленно выньте и промойте фильтр, чтобы на нем не высохла грязь.

Демонтаж биметаллических и секционных алюминиевых изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы не повредить при эксплуатации, нужно понимать, как нужно вращать ниппельную гайку. Этот элемент представляет собой манжету с наружной резьбой и внутренними канавками с обеих сторон. В этом случае гайка имеет как правую, так и левую резьбу. Если вы открутите его, соседние части аккумулятора равномерно разойдутся, а в случае скручивания сожмутся.

Обычно производители делают отметки на лицевой стороне заглушек и стыков, указывающие направление резьбы. Знак «D» обозначает правую резьбу, «S» — левую резьбу. Для точного определения направления движения рекомендуется взять свободную гайку ниппеля и попробовать продеть ее в резьбу радиатора. После принятия решения, в каком направлении он вращается, станет понятно, где повернуть ключ, чтобы отсоединить секции.

Важно: если ниппельная гайка повернута не в ту сторону, можно легко порвать резьбу на ней и на радиаторе.

Определив направление резьбы, вставьте ниппельный ключ в радиатор и наденьте его на нужную гайку. В этом помогут насечки на инструменте. Когда он окажется в пазах, вставьте рычаг в отверстие на другой стороне. Для перемещения гайки требуется сила. Вызовите помощника, чтобы закрепить радиатор в одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на пол-оборота, перейдите на другую сторону, чтобы открутить другую, и сделайте то же самое. Убедившись, что обе гайки вращаются, не прилагая больших физических усилий, постепенно открутите в ту или иную сторону, сдвинувшись на 5-7 мм.

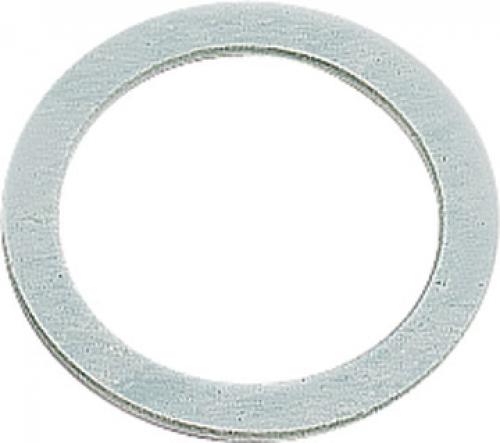

Уплотнение между секциями радиатора

После отсоединения снимаем металлические распорки, которые были между секциями. Если они в хорошем состоянии, их можно собрать во время сборки, если в плохом состоянии, используйте их как образец для покупки новых. Силиконовые уплотнения необходимо заменить.

Как разобрать радиатор автомобиля. Что нужно знать про радиатор

Недооценивать значение радиаторов нельзя, так как именно этот элемент защищает двигатель от перегрева. Радиатор состоит из охлаждающего элемента и бачков с креплениями. Именно к этим бачкам прикрепляются трубки, шланги и патрубки, идут они по верху или низу радиатора. Фактически, радиатор – это теплообменник, отвечающий за отвод тепла. Обычно эта деталь расположена прямо перед двигателем.

Необходимо учитывать тот факт, что радиатор находится в условиях, крайне близких к экстремальным, то есть под действием высоких температур и агрессивной внешней среды, посему не удивляйтесь тому, что иногда этот элемент перестает нормально функционировать. Радиатор может перестать работать из-за неисправностей охлаждающего элемента или же из-за сломанного бачка. При появлении такой поломки нужно или быстро все ремонтировать, или менять радиатор.

В противно случае двигатель авто попросту перегреется, что очень нежелательно.

функция радиатора охлаждения двигателя – поддерживать нужную для нормальной работы двигателя температуру. Когда двигатель только запущен, то радиатор тепло от него не забирает, благодаря чему движок может быстро прогреться. При достижении нужной температуры, в работу включается термостат, который «включает» радиатор. После продолжительной работы движка с высокой частотой оборотов, температура охлаждающей жидкости возрастет. Если это происходит, то начинает работать вентилятор, который гонит воздушный поток через центр радиатора дабы усилить теплообмен.

После того, как Вы запускаете двигатель, происходит нагревание жидкости до температуры в 120°С из-за большого давления в герметичной системе. Как только двигатель глушится, температура жидкости постепенно снижается, понижая и давление в системе.

Детали, стенки которых достаточно тонкие, страдают от механических и термических нагрузок, а это приводит к ускорению процесса коррозии. Как известно, коррозия сильно ослабляет детали и соединительные элементы, которые через время попросту выходят из строя.

Радиатор может выйти из строя или по причине внушительного «возраста», или из-за механических повреждений, или из-за слишком высокого внутреннего давления. Если слишком долго использовать одну и ту же порцию охлаждающей жидкости, то это станет причиной формирования коррозии, а заржавевшие частицы будут забивать всю систему, а это будет мешать формированию и поддержанию рабочей температуры.

По этой причине двигатель может перегреться, а охлаждающая жидкость закипит, в следствии чего будут образовывать паровые пробки, будет формироваться слишком высокое давление в системе, что приводит к разрыву радиаторных сот и патрубков. Если еще и не работает клапан, который нужен для отвода паров, то разрыв произойдет гораздо быстрее.

Для того, чтобы не допустить подобный инцидент, радиатор нужно вовремя поменять, а для этого его придется демонтировать.

Как снять крышку радиатора отопления. Как разобрать алюминиевый радиатор отопления своими руками

В первую очередь нужно подготовить инструмент. Для работы потребуется разводной или рожковый ключ соответствующего размера (под муфты, вентили, заглушки). Для разборки нужен ниппельный ключ с рукоятью. Если рукояти нет, ее можно заменить газовым ключом.

Перед тем как разобрать радиатор, его, конечно же, нужно снять. Для этого вам необходимо перекрыть систему отопления и подождать пока батарея остынет (работы нельзя производить пока соединения нагреты).

В местах подачи воды обычно установлены вентили или муфтовые соединения. С помощью разводного или рожкового ключа открутите их так, чтобы они остались на трубах, а не на радиаторе. Снимите радиатор с креплений на стене.

В верхней и нижней части с торца установлены заглушки или краны Маевского . Чтобы их снять подойдет обычный гаечный ключ. Снимите их только с одной стороны – левой или правой. Иногда на заглушках указана маркировка направления резьбы. Левая обозначена буквой «S», правая – буквой «D».

Внутри радиатора, на местах соединения секций, установлена ниппельная гайка (см фото) с наружной резьбой. Вставьте внутрь ниппельный ключ так, чтобы его головка попала в нее. Попробуйте прокрутить его влево или вправо – бывают гайки с левой и правой резьбой.

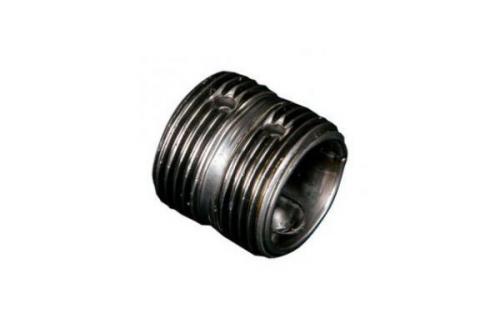

Так выглядит ниппельная гайка для алюминиевых и биметаллических радиаторов.

Когда вы определили в каком направлении идет резьба, открутите гайку на два полных оборота. После этого сделайте то же самое с другой стороны. Так вы сможете равномерно открутить гайку, не нарушив геометрии радиатора.
