Как установить чугунную батарею на пол. Крепежи для чугунных батарей

Как установить чугунную батарею на пол. Крепежи для чугунных батарей

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.

Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.

Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.

Отопление из чугунных батарей. Самодельный обогреватель из чугунной батареи

Самодельный обогреватель из чугунной батареи централизованного водяного отопления и электрического тэна: фото,

.

Как обогреть жилое помещение, если нет централизованного отопления или газа? Ту же бытовку, дачу или небольшой загородный дом?

Мы рассмотрим вариант самодельного безопасного обогревателя из чугунного радиатора отопления, его можно использовать в качестве вспомогательного или основного источника отопления в помещении.

Для изготовления самодельного обогревателя понадобится:

• Батарея чугунная (алюминиевая или металлическая не подойдёт).
• Закрытый тэн мощностью от 0,3 до 0,8 кВт (в зависимости от количества секций батареи).
• Терморегулятор воздушный.
• Силиконовый уплотнитель.
• Футорка.
• Заглушки для чугунного радиатора – 2 шт.
• Кран для спуска воздуха из радиаторов отопления СТД 7073В (кран Маевского).

Самодельный обогреватель из чугунной батареи и тэна.

В строительных магазинах в продаже имеются тэны из нержавейки с латунной резьбовой заглушкой специально под чугунную батарею.

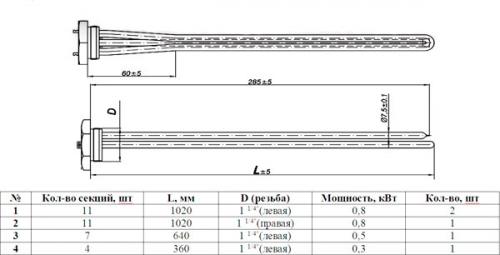

Нужно выбрать тэн по мощности в зависимости от количества секций батареи.

В чугунную батарею в нижнее резьбовое соединение через прокладку вкручивается электрический тэн.

Противоположное нижнее отверстие и одно верхнее отверстие батареи закручивается заглушкой.

В противоположной части батареи от тэна в верхнее резьбовое отверстие вкручивается чугунная футорка. В футорку вкручиваем кран с ручкой для спуска воздуха (кран Маевского).

Установленная батарея заполняется водой, для этого нужно выкрутить верхний кран, вставить шланг с лейкой в отверстие футорки и залить воду. Батарея заполняется до тех пор, пока вода не начнёт выливаться из заполняемого отверстия батареи. Можно использовать обычную воду, но лучше использовать дистиллированную, чтобы было меньше накипи на тэне. Ёмкость одной секции чугунного радиатора приблизительно — 1,45 л.

Почему не рекомендуется использовать стальные и алюминиевые радиаторы? Объём воды в алюминиевом радиаторе отопления (1 секция) около 0,3 л. Такое количество воды не обеспечивает должной циркуляции по всей батарее.

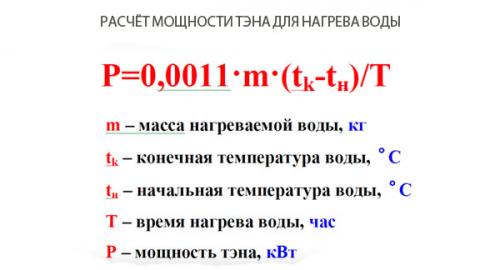

Электрический тэн можно сразу подключить через шнур и вилку к электросети, но правильно будет подключить воздушный терморегулятор и задать значение температуры.

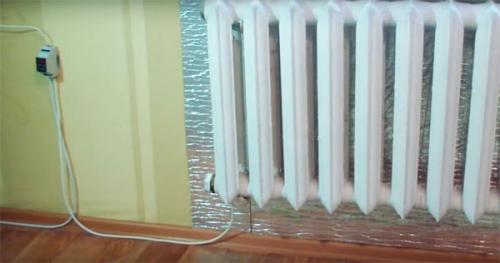

Самодельный обогреватель из чугунного радиатора набирает температуру 80°С за 1,5 часа и дальше поддерживает заданную температуру.

Крепление для чугунных радиаторов своими руками. Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

• Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
• Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
• Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
• Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
• Между подоконником и батареей также должен быть зазор – не менее 50 мм.
• Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
• Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
• Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kreplenie-chugunnyh-batarey-k-polu-obshchie-svedeniya

Устройство чугунной батареи. Подготовка

Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.

В первую очередь нужно определить, как устроена система отопления:

• однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
• двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

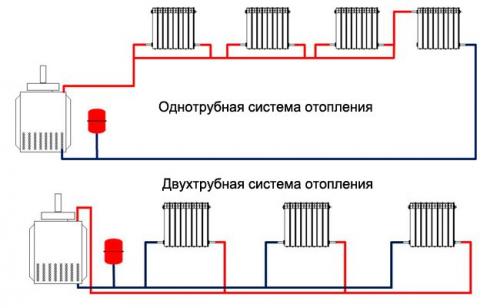

Однотрубная и двухтрубная разводка системы отопления.

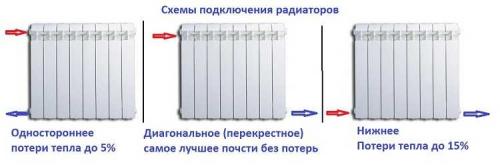

Значение имеет и тип подсоединения батарей к системе отопления:

• Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.

Типы подсоединения батарей к системе отопления

• Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
• Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.

Важно! Устройство отопительной системы влияет на выбор деталей для монтажа.

Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.

Также есть возможность обратиться к коммунальной службе, которая отвечает за обслуживание дома. Можно нанять специалистов, которые учтут все нюансы и понесут ответственность в случае аварийных последствий. В системе отопления отдельного жилого дома скачки давления и загрязненность циркулирующей воды довольно низкие, поэтому монтаж своими руками не доставит особых проблем.

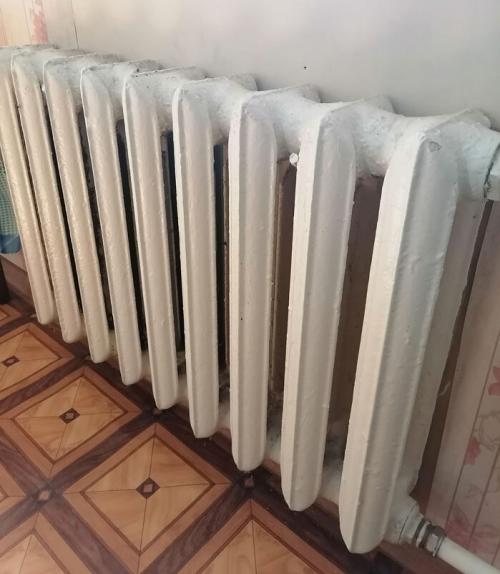

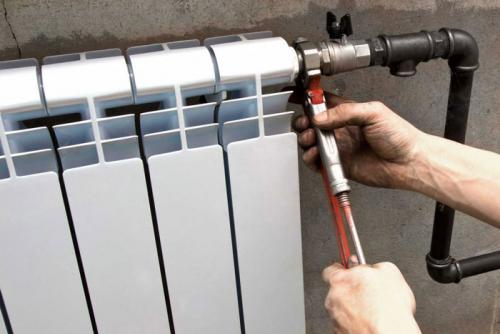

Как поменять чугунную батарею. Как заменить чугунную батарею на биметаллическую в квартире

Без специальных знаний вы своими руками сможете заменить чугунную батарею на биметаллическую в квартире. Срок службы чугунных батарей в среднем составляет 35-40 лет. В системах отопления без слива воды (на лето) период продлен до 50 лет.

Это значит, что не замененный советский фонд грозит хозяевам квартир (и нижним соседям) внезапным порывом.

Опыт показывает, что провести демонтаж-монтаж домашних приборов отопления по силам даже специально не обученным людям.

Магазины предлагают обширный ассортимент биметаллических батарей и принадлежностей для установки и замены.

Как самостоятельно заменить чугунную батарею на биметаллическую

Что понадобится для работы

Рекомендуется перед началом провести подготовительные мероприятия:

• осмотреть места соединения батареи к стояку на предмет степени легкости/трудности демонтажа;
• понять какого диаметра (в дюймах) необходим новый фитинг и его комплектацию;
• рекомендуется сделать схематичный рисунок системы с размерами.

Как правило, потребуется (смотрите фото ниже):

1. Заглушки и гайки к устанавливаемому радиатору.
2. Тройник, муфта «папа-папа», шаровой кран, гайка-американка. Комплект необходим в двух экземплярах.
3. Клапан Маевского.
4. Кронштейны для навешивания нового прибора (при необходимости).
5. Отрезок оцинкованной трубы ½ дюйма и длиной 60-70 см (для монтажа байпаса)

Стандартное расстояние между патрубками стояка считается 50 см, поэтому биметаллический радиатор подбирается с соответствующими параметрами.

Важно. Для систем централизованного отопления необходимо оборудование с максимальным давлением не менее 16 атм и выдерживаемой температурой не ниже 70 градусов С.

Тройник подбирается с показателями:

• резьбовые соединения к патрубкам и радиатору — 2/3 дюйма;
• места подключения байпаса (перемычки между магистралями прямой подачи и обратки) — ½ дюйма.

Понадобятся инструменты:

• разводные или гаечные рожковые ключи;
• болгарка;
• дрель или перфоратор;
• молоток, уровень, рулетка, карандаш;
• сантехническая пакля или лента фум.

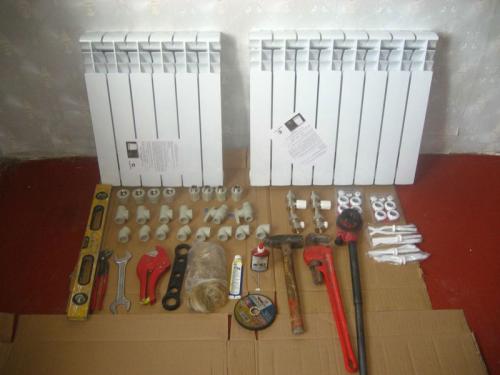

Комплектующие и инструменты для установки радиатора

Последовательность замены радиатора

Рекомендуется заранее подготовить тряпки или тазик.

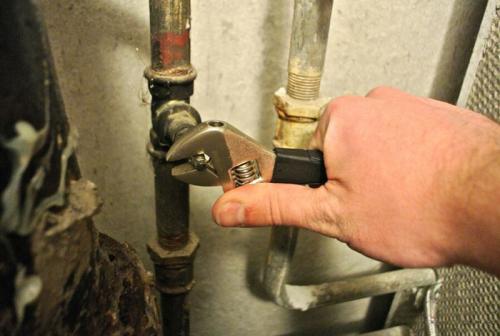

1. Перекрыть стояк и слить воду из чугунной батареи. Для этого болгаркой сделать надрезы вверху и в нижней части радиатора (возможно, понадобится тазик). Открутить гайки крепления к стояку, снять прибор. При необходимости обрезать трубы максимально ближе к батарее.
2. Подготовить детали крепежа для биметаллической системы: гайки-американки накрутить на радиатор. Шаровый кран через муфту соединить с тройником 2/3 дюйма. В местах сочленений использовать паклю, ленту. (Смотрите
3. Если старые резьбовые соединения на отводах стояка сохранились пригодными, то навинтить на них подготовленные тройники с кранами. Входы ½ дюйма тройников должна быть направлена друг на друга. В худшем случае придется нарезать новую резьбу на патрубках. Рекомендуется пригласить для этой цели специалиста, т. к. работа ответственная и должна быть выполнена с первой попытки.
4. Извлекается из упаковки биметаллический прибор, защитную пленку не снимать. Радиатор имеет 4 входных отверстия (по две с каждой стороны). В незадействованные в монтаже вкрутить: в нижнюю — глухую заглушку с прокладкой, в верхнюю — заглушку с краном Маевского для стравливания воздушной пробки во время эксплуатации.

Измерить расстояние между входами тройника резьбой ½ дюйма. Подготовить отрезок оцинкованной трубы соответствующего размера. С учетом вхождения концов в тройники.

1. Часть, зашедшую в фитинг освободить от пластика (1,5-2 см). Завальцевать концы, чтобы не повредить внутренние резиновые прокладки.
2. Установить перемычку в тройник, выровнять линию. Затянуть гайки крепления.

Проконтролировать герметичность резьбовых соединений, при необходимости дополнительно протянуть.
