Методы гидравлического расчета систем отопления. Определение потерь давления на участках систем водяного отопления
Совокупность последовательно соединенных участков системы отопления, от источника теплоты до отопительных приборов и обратно, образуют циркуляционные кольца, по которым осуществляется движение теплоносителя. В двухтрубных системах отопления количество циркуляционных колец равно количеству отопительных приборов, а в однотрубных — количеству приборных веток (стояков).
Необходимое, пропорциональное тепловым нагрузкам, распределение теплоносителя по циркуляционным кольцам системы отопления осуществляется обратно пропорционально потерям давления в этих кольцах. Причем обратная пропорциональность является квадратичной.
Последующий этап гидравлического расчета заключается в определении потерь давления в системе отопления, которые определяются как сумма потерь давления на участках, образующих главное циркуляционное кольцо. В общем случае каждый их этих участков представляет собой трубопровод постоянного диаметра, на котором может быть установлена запорная и регулирующая арматура, а также оборудование системы отопления, которые являются местными гидравлическими сопротивлениями.
Пример гидравлического расчета двухтрубной системы отопления. Расчет двухтрубной системы отопления с гидравлическим описанием
Время диктует такие условия, при которых человек ищет для себя наиболее экономичный выход из положения. Что является сейчас основным в жизни каждой семьи?
На первом месте среди прочих коммунальных удобств – отопление. Отопление пошло по пути индивидуального формата. Это связано и с простотой подбора более комфортного уровня в квартире или доме, и по экономическим соображениям.
Котельная центрального отопления очень часто не рассчитана на остановки-пуски. Трубопроводы теплотрасс изношены настолько, что лишний пуск выявляет целый ряд порывов в системе.
А индивидуальный вариант отопления не несет никаких проблем. Жарко – отрегулировал температуру, холодно – отрегулировал температуру. А если на улице оттепель, то можно и выключить индивидуальный котел.
Недостатки двухтрубной системы
Но человек не останавливается на достигнутом рубеже. Если в вашем доме смонтирована система индивидуального отопления, то вы можете наблюдать такую ситуацию, при которой в дальних комнатах температура ниже, чем в ближайших от котла комнатах.
В чем причина? А причина скрыта в том, что монтажники (чтобы не морочить себе голову) выполняют монтаж теплопровода в вашем доме вездетрубой одного диаметра.
В тупиковых двух трубных системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали.
В двух трубной тупиковой схеме, длина циркуляционных колец неодинакова, чем дальше от котла расположен нагревательный прибор, тем больше протяженность циркуляционного кольца, и наоборот, чем ближе отопительный прибор расположен к главному стояку, тем меньше протяженность циркуляционного кольца.
В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться значительно лучше.

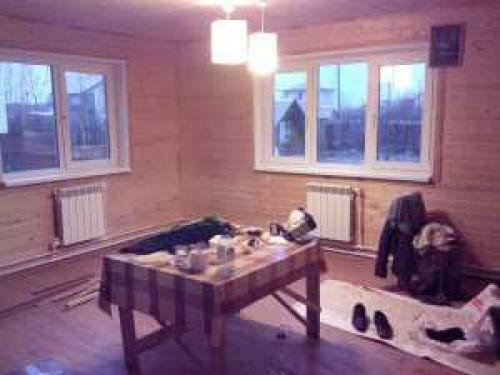

При этом нарушается тепловой баланс. Поэтому в последней комнате у вас температура будет ниже, чем в первой.
Особенно это ощутимо в морозные ночи. Конечно, как-то сбалансировать обогрев можно, если открыть все внутренние двери, но ведь это не всегда возможно.
Обычно закрыты двери в детскую комнату, в комнату, где старшие дети выполняют домашнее задание и т.д.
Решения проблемы в системе отопления.

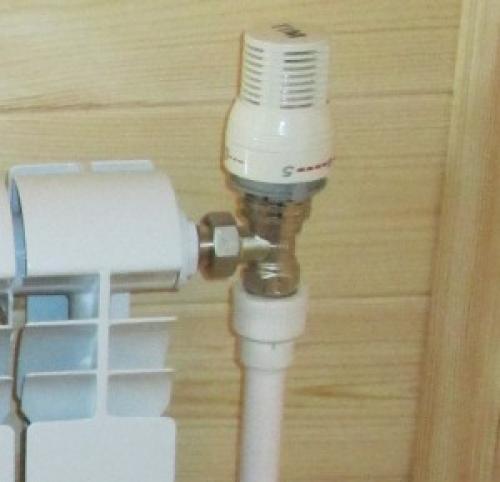

Многие специалисты советуют регулировать температуру в отдельных комнатах с помощью обратных вентилей или кранов . Да, это дает шанс, но настроить может только специалист , и настройка продержится до ближайшего изменения температуры на улице. Есть ли другие варианты соблюдения теплового баланса? Да , такие варианты существуют. Вот один из них – двухтрубная отопительная система, с разностью диаметров.
Гидравлический расчет двухтрубной системы отопления.
В чем смысл этого предложения? Смысл очень простой, но, в то же время, потребует несколько иного отношения к монтажу.

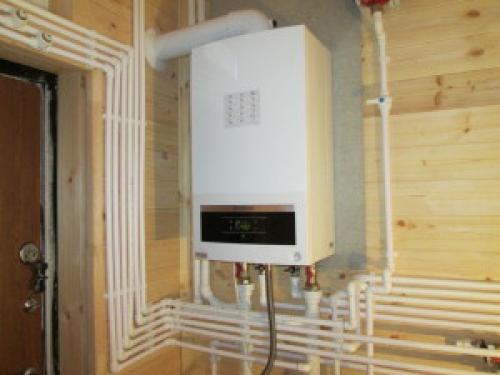

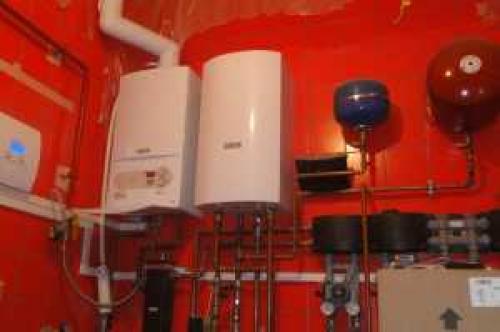

Если у вас установлен отопительный котел с выходным диаметром 32 мм, то трубная разводка выстраивается следующим образом.

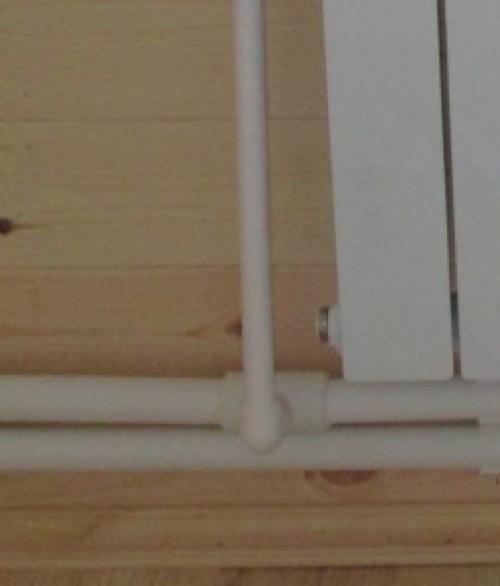

До первого тройника вы монтируете трубу диаметром 32 мм.

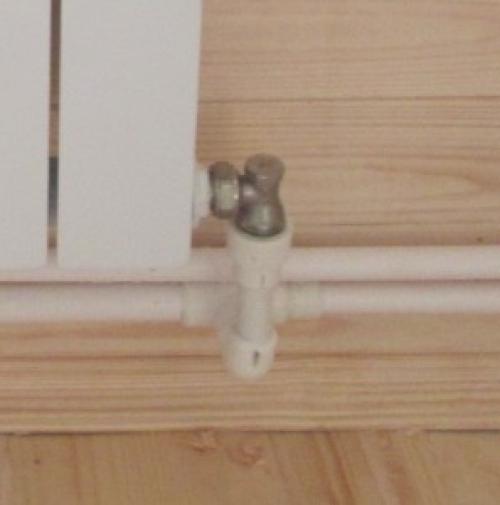

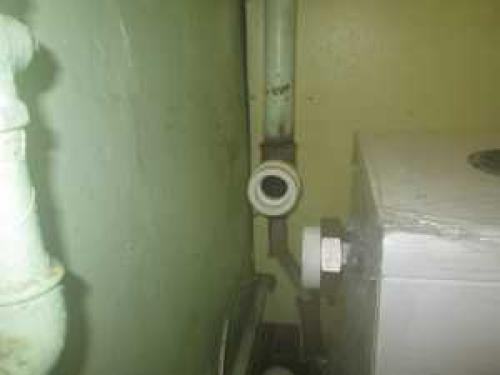

От первого тройника на радиатор отходит труба 16 мм, т.е. минимального диаметра.
От первого тройника до второго монтируется труба диаметром 25 мм.
Со второго тройника на радиатор уходит труба опять же диаметром 16 мм.
Между вторым и третьим радиатором монтируется труба диаметром 20 мм, и на радиатор отходит труба 16 мм.
Такая система автоматически соблюдает регулировку обогрева разных комнат или помещений.

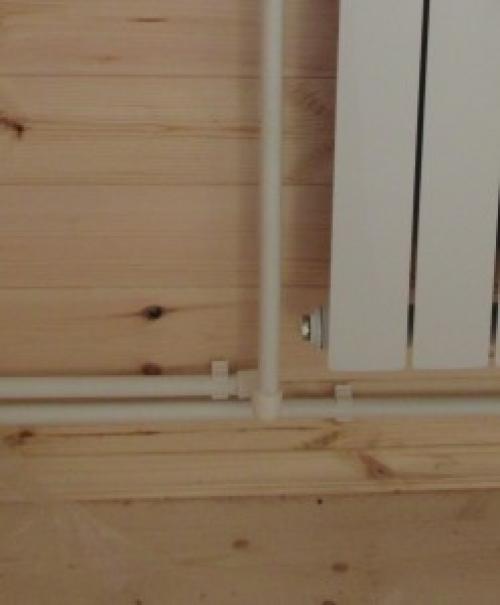

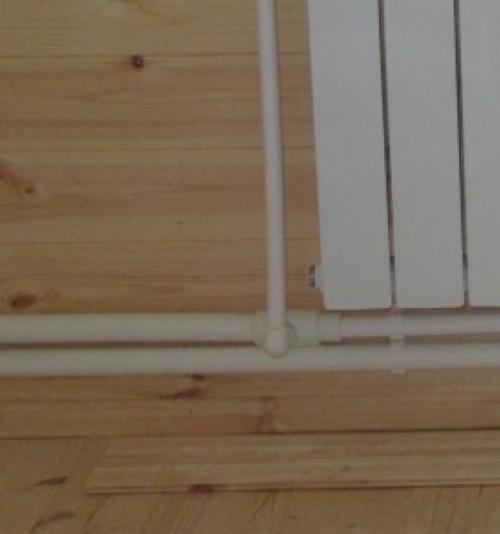

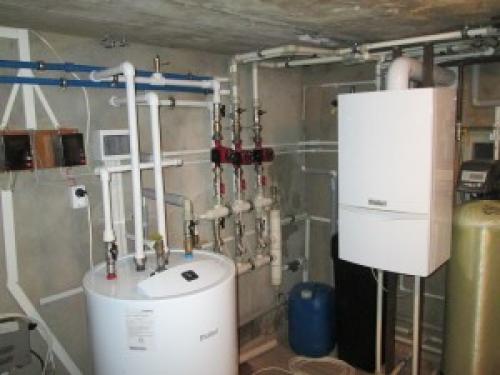

Принципы монтажа двухтрубной системы
Как вы заметили – везде на радиаторы отходит труба диаметром 16 мм. А как поступить, если радиаторов больше?
В таком случае выходную трубу с диаметром 32 мм разделяем на два плеча диаметром по 25 мм, далее на два плеча, а от них на два радиатора.
Дальше идет два плеча диаметром 20 мм. Если этого недостаточно, то можно завершить разводку двумя плечами диаметром 16 мм. При этом количество радиаторов увеличится до восьми.
Если при подобном варианте трубной схемы температура в разных комнатах будет все равно несколько различаться, то для подгонки параметров необходимо будет провести регулировку вентилями или кранами на радиаторах
.
Описанная схема походит для котла отопления с выходом 32 мм, но существуют котлы и с другими диаметрами выходного патрубка. Для каждого диаметра придется подбирать диаметры труб.
Необходимо учитывать, что при увеличении количества радиаторов будет уменьшаться эффективность системы в целом.
Гидравлический расчет системы отопления excel.
Системы отопления зданий, теплотрассы, водопроводы, системы водоотведения, гидравлические схемы станков, машин – все это примеры систем, состоящих из трубопроводов. Гидравлический расчет трубопроводов — особенно сложных, разветвленных…
… — является очень непростой и громоздкой задачей. Сегодня в век компьютеров решать ее стало существенно легче при использовании специального программного обеспечения. Но хорошие специальные программы дорого стоят и есть они, как правило, только у специалистов-гидравликов.
В этой статье мы рассмотрим гидравлический расчет трубопроводов на примере расчета в Excel горизонтального участка трубопровода постоянного диаметра по двум методикам и сравним полученные результаты. Для «неспециалистов» применение представленной ниже программы позволит решить несложные «житейские» и производственные задачи. Для специалистов применение этих расчетов возможно в качестве проверочных или для выполнения быстрых простых оценок.
Как правило, гидравлический расчет трубопроводов включает в себя решение двух задач:
1. При проектировочном расчете требуется по известному расходу жидкости найти потери давления на рассматриваемом участке трубопровода. (Потери давления – это разность давлений между точкой входа и точкой выхода.)
2. При проверочном расчете (при аудите действующих систем) требуется по известному перепаду давления (разность показаний манометров на входе в трубопровод и на выходе) рассчитать расход жидкости, проходящей через трубопровод.
Приступаем к решению первой задачи. Решить вторую задачу вы сможете легко сами, используя сервис программы MS Excel «Подбор параметра». О том, как использовать этот сервис, подробно описано во второй половине статьи « Трансцендентные уравнения? «Подбор параметра» в Excel! ».
Предложенные далее расчеты в Excel, можно выполнить также в программе OOo Calc из свободно распространяемого пакета Open Office.
Правила цветового форматирования ячеек листа Excel, которые применены в статьях этого блога, детально описаны на странице « О блоге » .
Расчет в Excel трубопроводов по формулам теоретической гидравлики.

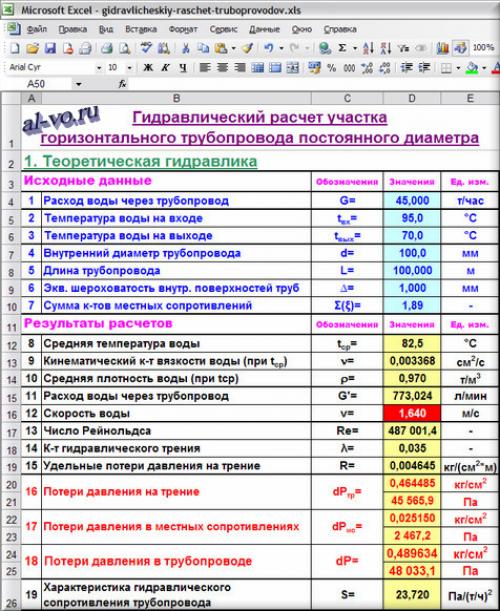

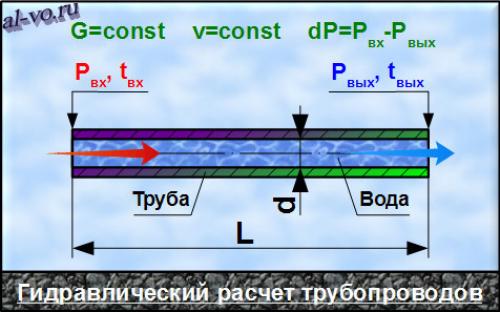

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.
Исходные данные:
1. Расход воды через трубопровод G в т/час вводим
в ячейку D4: 45,000
в ячейку D5: 95,0
в ячейку D6: 70,0
в ячейку D7: 100,0
в ячейку D8: 100,000
6. Эквивалентную шероховатость внутренних поверхностей труб ∆ в мм вносим
в ячейку D9: 1,000
Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.
Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файла Excel «gidravlicheskiy-raschet-truboprovod ov .xls», ссылка на скачивание которого дана в конце статьи.
7. Сумму коэффициентов местных сопротивлений Σ(ξ) вписываем
в ячейку D10: 1 , 89
Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).
Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файла Excel «gidravlicheskiy-raschet-truboprovod ov .xls».
Гидравлический расчет системы отопления программа. Программа HERZ C.O.
Программа HERZ C.O. предназначена для гидравлического расчета одно- и двухтрубных систем отопления и охлаждения, при проектировании новых систем, а также для регулирования существующих в реконструируемых зданиях (например, после утепления здания), имеет возможность расчета систем, где теплоносителем являются гликолиевые смеси.
Программа предоставляет возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:
- подбираются диаметры трубопроводов;
- анализируется расход воды в проектируемом оборудовании;
- определяются потери давления в оборудовании;
- определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла;
- подбираются настройки регуляторов разницы давления, устанавливаемых в местах выбранных проектировщиком (основание стояков, разветвления и т.д.);
- учитываются требуемые авторитеты термостатических вентилей;
- уменьшается избыток давления в циркуляционных кольцах путем подбора предварительных настроек вентилей;
- учитывается необходимость для обеспечения соответствующего гидравлического сопротивления участка с потребителем тепла.
В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:
- графический процесс ввода данных;
- представление итогов расчетов на схеме и поэтажных планах;
- развитая контекстная справочная система, вызывающая информацию, как об отдельных командах программы, так и подсказку относительно вводимых данных;
- многооконная среда, позволяющая одновременно просматривать много типов данных, итогов и т.д.;
- простая совместная работа с принтером и плоттером, функция предварительного просмотра страниц перед печатью и выводом на плоттер;
- богатая диагностика ошибок и функция их автоматического поиска, как в таблице, так и на схеме;
- быстрый доступ к каталожным данным труб, отопительных приборов и арматуры.
Гидравлический расчет системы отопления онлайн. Калькулятор трубопровода
Наш универсальный онлайн-калькулятор позволяет выполнить полный гидравлический расчет простого трубопровода , то есть определить гидравлическое сопротивление, потери напора по длине по всему участку или на 1 погонный метр, узнать средний расход воды. Расчет выполняется по принципу, описанному в СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения», более подробно с теорией можно ознакомиться ниже. Оптимальная скорость воды в трубе от 0.6 м/с до 1.5 м/с, максимальная – 3 м/с. Обращайте внимание на единицы измерения и материал трубопровода, это важно. Для того чтобы получить результат гидравлического расчета, корректно заполните поля калькулятора и нажмите кнопку «Показать результат».
Таблица гидравлического расчета системы отопления. Сводная таблица результатов гидравлического расчета трубопроводов систем отопления
№ участка | Тепловая нагрузка, Qуч, Вт | Расход воды Gуч,кг/ч | Длина участка l,м | Диаметр трубы d ,мм | Скорость движения теплоносителя v ,мс | Удельная потеря давления R,Па/м | потеря давления на трение, Rtl , Па | Сумма коэффициентов местных сопротивлений | Потеря давления в местных сопротивлениях Z, Па | Суммарная потеря давления Rtl+Z |
(2.43)
где- сумма коэффициентов местных сопротивлений на рассчитываемом участке трубопровода;v– скорость теплоносителя, м/с; ρ – плотность теплоносителя, кг/м3.
Ориентировочные значения коэффициентов местных сопротивлений системы отопления приведены в таблице 2.12. При расчете отдельных участков теплопровода местное сопротивление тройников и крестовин относят лишь к расчетному участку с наименьшим расходом теплоносителя; местные сопротивления отопительных приборов, котлов и подогревателей учитывают поровну в каждом примыкающем к ним теплопроводе.
После этого находят общие потери давления Rl + Z на каждом участке и суммарную потерю давления в рассчитываемом кольце..
Диаметры трубопроводов считаются подобранными правильно, если имеется некоторый (5-10%) запас давления в кольце на неучтенные местные сопротивления и возможные неточности в монтаже системы отопления, т.е должно быть выполнено условие
P
Если это условие не выполняется, то следует произвести перерасчет (изменить диаметры труб) некоторых участков циркуляционного кольца.
После расчета главного циркуляционного кольца выполняют гидравлический расчет остальных колец. Из них некоторые кольца могут иметь общие расчетные участки с главным циркуляционным кольцом.
Так, например, кольцо а-б-г (рис.2.2) имеет общие расчетные участки №№1…5, 10…13 с главным циркуляционным кольцом, а кольцо а-д не имеет общих участков с ним.
Расчетное (располагаемое) циркуляционное давление кольца а-д равно расчетному давлению главного циркуляционного кольца. Исходя из этого средняя удельная потеря давления на трение в трубопроводах этого кольца по формуле 2.43 составляет
где Р – располагаемое давление, Па ; ∑lа-д– длина всех расчетных участков кольца а-д.
В системе отопления, приведенной на рис.2.2. Р для кольца а-д равно расчетному циркуляционному давлению главного кольца, м.
