Порядок проведения расчета объема системы отопления. Как посчитать коэффициент расширения

Порядок проведения расчета объема системы отопления. Как посчитать коэффициент расширения

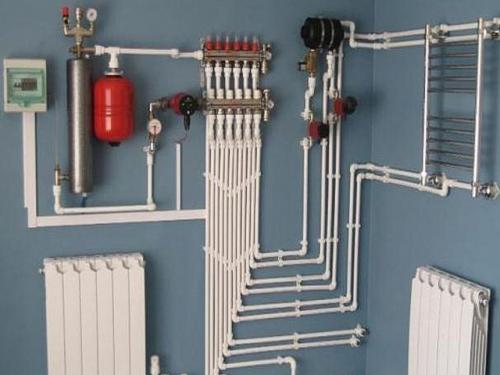

Когда производится расчет объема системы отопления, следует обратить внимание на коэффициент расширения используемой в качестве теплоносителя жидкости. Данный параметр может характеризоваться двумя значениями, зависящими от типа устанавливаемого отопительного оборудования.В том случае, когда в отопительной системе в качестве теплоносителя будет задействована вода, тогда коэффициента расширения равен 4%, а, если этиленгликоль - 4,4%.

Существуют другие, не такие точные способы как посчитать объем системы отопления. Например, можно использовать показатель мощности теплоагрегата: предполагается, что 1 кВт соответствует 15 литрам теплоносителя. Таким, образом, чтобы узнать приблизительную емкость всех элементов отопительной конструкции, необходимо знать мощность системы теплоснабжения.

Часто знать точнейший объем радиатора отопления, котла, трубопровода не требуется.В качестве примера будет рассмотрен конкретный случай. Суммарная мощность всей отопительной конструкции составляет 60 кВт, тогда ее общий объем рассчитывается следующим образом: VS = 60х15 = 900 литров.

Непременно нужно учитывать, что установка современных элементов системы теплоснабжения, таких как батареи, трубы, котел, в некоторой мере способствуют снижению ее общего объема. Подробная информация относительно того, какова емкость радиатора отопления или других составляющих отопительной конструкции содержится в технической документации, прилагаемой производителями к своим изделиям.

Калькулятор отопления. Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Калькулятор расчета общего объёма системы отопления

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

Цены на расширительные баки

расширительный бак

В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.

Калькулятор расчета общего объёма системы отопления

Пояснения по проведению расчетов

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

• Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
• Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

Как проводится расчет расширительного бака?

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .

• Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

• Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

• В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.

Расчет системы отопления в квартире. Система отопления своими руками

Выполнить расчёт системы отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистирол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

• нагревательный элемент (котел);
• система труб;
• радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

• электрические;
• твердотопливные;
• жидкотопливные;
• газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

1. Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.
2. Твердотопливные котлы часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств намного выше.
3. Жидкотопливные котлы , в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
4. Самым оптимальным решением для загородного дома являются газовые котлы . Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Таблица расчёта тепла. Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

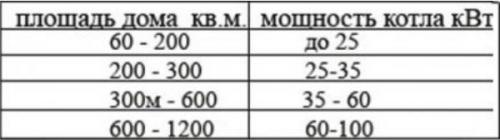

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

β_h– это коэффициент учета дополнительно потребления тепла, отопительной системой.

Q_{вн б}– тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Q_s– это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Программа для расчета отопления частного дома. Программы для проектирования систем отопления в частном загородном дома и многоэтажном квартирном здании

Ситуации, когда застройщик должен в обязательном порядке предоставить план данной инженерной системы:

Требование административного ресурса. Бюро технической инвентаризации, Энергонадзор или газовая служба заставят Вас сделать его, если планируются наружные сети. Мы рекомендуем обратить внимание на приложение ИНЖКАД  от поставщика ZWSOFT. Оно предназначено специально для этих целей. Вы сможете взаимодействовать с ним не только на родной платформе, но и в среде AutoCAD, BricsCAD. Также обратите внимание на Geonium  – адаптацию известной программы GeoniCS, если желаете автоматизировать проектно-изыскательные процесс. Все чертежи, выполненные в этом программе, будут соответствовать ГОСТ, снабжены штампами и экспликациями.

Большой дом. При площади более 200-300 м, это обязательное условие. Если не выполнить его, будет сложно организовать деятельность строительной площадке. Споры между общестроительной и инженерной частью усложнят и затормозят процесс возведения здания. Слабое взаимодействие архитекторов, заказчиков, поставщиков друг с другом приведет к ошибкам, которые повлекут за собой лишние траты. Если территория будущего объекта меньше обозначенных цифр, достаточно теплового расчета помещений, схемы прокладки и подключения. Зданию будет хватать циркулярного насоса минимальной мощности, поэтому даже считать гидравлику монтажнику не придется.

Желание заказчика. Он хочет знать, где будут расположены коммуникации после отделки. Но в этом случае речь скорее идет об исполнительной схеме сделанного, а не о полноценном плане.

Расчет системы отопления многоквартирного дома. Расчет суммарной тепловой мощности

Начнем наше планирование списка покупок с определения потребности в тепловой мощности. Для начала — квартиры в целом.

СНиПы предлагают простой способ ее вычисления: на 10 квадратных метров берется один киловатт. Полученное значение корректируется региональным коэффициентом:

• Для южных регионов страны необходимое количество тепла нужно умножить на 0,7 — 0,9;
• В европейской части страны (в частности, в Московской и Ленинградской областях) применяются коэффициенты 1,2 — 1,3;
• Для Дальнего Востока и районов Крайнего Севера потребность в тепле увеличивается в 1,5 — 2,0 раза.

Попробуем в качестве примера провести простой расчет: выясним, в каком количестве тепла нуждается квартира площадью 62 квадратных метра в городе Шимановск Амурской области.

Базовое значение тепловой мощности — 6,2 киловатта (один киловатт на 10 м2, помните?).

Дальневосточный регион обладает достаточно суровым климатом, чтобы использовать для расчета коэффициент 1,7.  6,2*1,7=10,54, или 10540 ватт.

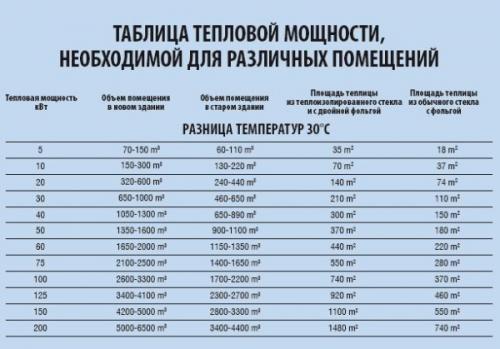

Несложно найти и таблицы с готовыми значениями.

Метод прост, но в ряде случаев дает непомерно большие погрешности. Почему?

1. Количество тепла привязано не к площади, а к объему помещения. Да, в большинстве новых домов она стандартна и не превышает 2,7 метра; однако есть и исключения. Понятно, что для квартиры с трехметровыми потолками потребуется больше тепла.
2. Окна, даже металлопластиковые, увеличивают потери тепла по сравнению с монолитной стеной. Двери — тоже.
3. Наконец, нетрудно догадаться, что у квартир в середине и в торце дома потери тепла через стены сильно различаются. В первом случае за стенкой — теплая квартира соседей, во втором — улица.

Усложнившаяся, но и дающая более точный результат инструкция по расчету тепла выглядит так:

• Базовое значение тепловой мощности — 40 ватт на кубический метр объема помещения. Таким образом, рассчитывается потребность в тепле и квартиры в целом, и отдельных помещений в ней.
• К полученному значению добавляется 100 ватт на каждое окно, ведущее на улицу, и 200 ватт на каждую дверь.
• Для угловых и торцевых комнат и квартир используется коэффициент 1,2 — 1,3 в зависимости от материала и толщины стен.
• Наконец, применяются те же региональные коэффициенты, что в первом случае.

Давайте рассчитаем потребность в тепле той же квартиры в Шимановске, но с рядом уточнений:

1. Квартира угловая. Дом — панельный.
2. В угловой комнате два окна на разные стороны. Во второй комнате и кухне — по одному.
3. Высота потолков — 2,8 метра.

62 квадратных метра при указанной высоте потолка дадут нам объем воздуха в квартире в 62*2,8=173,6 м3.

Базовое значение тепловой мощности — 173,6*40=6944 ватта. Как видите, уже коррекция высоты потолков относительно стандартной дала заметное увеличение потребности в тепле.

4 окна добавят 400 ватт. Входная дверь — еще 200. 6944+400+200=7544.

Угловая квартира в панельном доме будет терять много тепла через общую с улицей стену, так что используем коэффициент 1,3. 7544*1,3=9807,2 ватта.

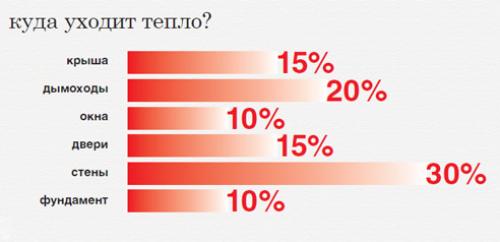

Чем больше площадь общих с улицей стен — тем больше потери тепла через них.

Холодные зимы Приамурья заставляют нас умножить полученное значение на 1,7: 9807,2*1,7=16672,24 ватта.

Капитан Очевидность подсказывает: потери тепла через внешние стены ОЧЕНЬ сильно уменьшает утепление фасада пенопластовой или минеральноватной шубой. Особенно в случае панельных домов.

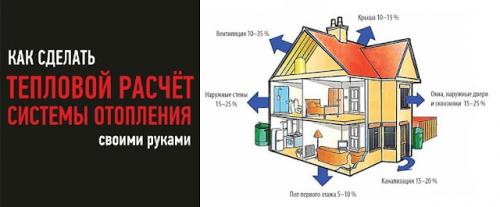

Тепловой расчет системы отопления. Как сделать тепловой расчёт системы отопления — формулы, справочные данные и конкретный пример

Тепловой расчёт системы отопления большинству представляется легким и не требующим особого внимания занятием. Огромное количество людей считают, что те же радиаторы нужно выбирать исходя из только площади помещения: 100 Вт на 1 м.кв. Всё просто. Но это и есть самое большое заблуждение. Нельзя ограничиваться такой формулой. Значение имеет толщина стен, их высота, материал и многое другое. Конечно, нужно выделить час-другой, чтобы получить нужные цифры, но это по силам каждому желающему. В статье мастер сантехник расскажет каким образом и зачем это делается.

Тепловой расчёт отопления

Классический тепловой расчёт отопительной системы являет собой сводный технический документ, который включает в себя обязательные поэтапные стандартные методы вычислений.

Но перед изучением этих подсчётов основных параметров нужно определиться с понятием самой системы отопления.

Система отопления характеризуется принудительной подачей и непроизвольным отводом тепла в помещении. Основные задачи расчёта и проектирования системы отопления :

• Наиболее достоверно определить тепловые потери ;
• Определить количество и условия использования теплоносителя ;
• Максимально точно подобрать элементы генерации, перемещения и отдачи тепла.

При постройке системы отопления необходимо первоначально произвести сбор разнообразных данных о помещении/здании, где будет использоваться система отопления . После выполнить расчёт тепловых параметров системы, проанализировать результаты арифметических операций. На основе полученных данных подобрать компоненты системы отопления с последующей закупкой, установкой и вводом в эксплуатацию.

Обратите внимание! Отопление — это многокомпонентная система обеспечения утверждённого температурного режима в помещении/здании. Являет собой обособленную часть комплекса коммуникаций современного жилищного помещения

Примечательно, что указанная методика теплового расчёта позволяет достаточно точно вычислить большое количество величин, которые конкретно описывают будущую систему отопления. В результате теплового расчёта в наличии будет следующая информация:

• Число тепловых потерь, мощность котла ;
• Количество и тип тепловых радиаторов для каждой комнаты отдельно;
• Объём, скорость теплоносителя, мощность насоса.

Тепловой расчёт — это не теоретические наброски, а вполне точные и обоснованные итоги, которые рекомендуется использовать на практике при подборе компонентов системы отопления.

Температурные режимы помещений

Перед проведение любых расчётов параметров системы необходимо, как минимум, знать порядок ожидаемых результатов, а также иметь в наличии стандартизированные характеристики некоторых табличных величин, которые необходимо подставлять в формулы или ориентироваться на них. Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.

Обратите внимание! Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах

Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.

Согласно регламенту санитарных нормативов и правил есть различие в температуре относительно летнего и зимнего периода года. За температурный режим помещения в летний сезон отвечает система кондиционирования, а вот комнатная температура воздуха в зимний период обеспечивается системой отопления. То бишь нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.
