Проекты отопления частного двухэтажного дома. Одна магистраль: плюсы и минусы
Однотрубная система отопления двухэтажного дома — схема «ленинградка» — состоит из одной магистрали, проложенной по периметру здания горизонтально, над полом каждого этажа. Отопительные приборы подсоединяются к магистрали 2 концами, поочередно. Эта разновидность тепловой сети хорошо подходит для домов, где два этажа занимают небольшую площадь (до 80 м² каждый). Этому есть причины:
- Теплоноситель, поступающий в каждый последующий радиатор, имеет все более низкую температуру из-за подмешивания охлажденной воды из предыдущих батарей. Поэтому протяженность кольца ограничена 4-5 отопительными приборами.
- Чтобы хорошо обогревать второй этаж и комнаты, где стоят последние по счету батареи, их теплоотдачу следует увеличить путем добора секций.
- Горизонтальная сеть двухэтажного дома с естественной циркуляцией должна выполняться с большим уклоном (до 1 см на 1 м погонный трубы). Котел ставится в углублении, а на чердаке располагается расширительный бак, сообщающийся с атмосферой.
Ленинградская разводка отопления двухэтажного дома с принудительной подачей теплоносителя работает гораздо стабильнее и эффективнее, чем методом самотека. Для естественной циркуляции в частном доме лучше сделать вертикальные стояки, пронизывающие перекрытия и раздающие тепло радиаторам у окон. Подача воды в стояки осуществляется от горизонтального коллектора, проложенного в чердачном помещении, возврат в котел — по такой же магистрали, идущей над полом 1 этажа.
Как и в первом случае, открытый расширительный бак ставится на чердаке 2-этажного коттеджа, а магистрали прокладываются с уклоном. Если система отопления закрытая, то уклоны требуются минимальные (3 мм на погонный метр трубы), а мембранный бачок ставится в котельной.
Однотрубные разводки отопления двухэтажного дома хоть и недороги в монтаже, но сложны в расчете и исполнении.
Да и не всякому хозяину понравится, когда по части помещений проходят трубопроводы большого диаметра, их приходится прятать под короба.
Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл
Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:
- Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
- Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
- Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.
Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.
Схема отопления двухэтажного дома с настенным газовым котлом. Схемы разводки отопления
В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.
Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.
Схема двухтрубной системы отопления
Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.
Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.
Схема отопления с байпасом и насосом
Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.
Схема отопления частного дома 2 этажа. Одно- и двухтрубные схемы подключения
Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.
Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности коллектор располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.
Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.
Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.
Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.
Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении
Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.
В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.
Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.
Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.
Отопление 2-этажного дома без насоса. Виды конструкций
Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.
В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:
- естественным;
- принудительным.

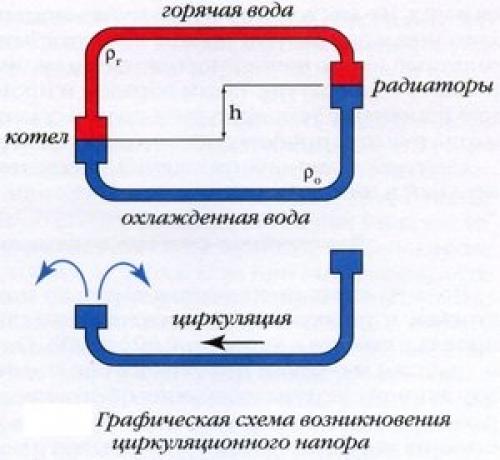

Контура с естественным движением воды просты и надёжны, но для их эффективного использования нужна правильно построенная система. Для второго же способа используется насосное оборудование, которое, создавая давление, заставляет воду перемещаться.
В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.
Любой из этих видов котлов может использоваться в системе отопления частного дома без насоса, но наиболее популярным является газовый и твердотопливный.
По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной . Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.
Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.
