Количество теплоносителя должно быть таким, чтобы мощности агрегата было достаточно для прогрева. Если объем превышен, это приведет к недостаточному прогреву, котел будет работать постоянно, что приведет к его преждевременному износу и большому расходу газа.

Внутренний объем труб разного диаметра

Зависимость максимального расхода от мощности вычисляется, как мощность котла в килловаттах, помноженная на коэффициент 13,5 килловатов на литр. Для расчета расхода воды на котел применяется следующая формула: V теплоносителя = Vкотла + V радиаторов + V расширительного бака + Vтруб.

Объем котла зависит от мощности вашего агрегата, цифры приведены в инструкции. Объем расширительного бака также приводится в инструкции, в идеале он должен составлять примерно две мощности от значения мощности агрегата. Так например, если мощность 10 кВт, то расширительный бак занимает объем в 20 л.

Объем радиаторов зависит от материала, из которого они изготовлены, Так , например, одна секция алюмиевых батарей занимает объем 0,44л, из биметалла — 0,35 л, чугунных нового образца — 1 литр, старого образца — 1,4 литра. Посчитав количество секций, получите объе радиаторов.

Объем трубы длиной 1 м и диаметром 15мм равен 0,176л, диаметром 20 мм — 0,3 л, диаметром 25 мм — 0,485 л. Умножив на длину труб, получаем общий объм, занимаемый теплоносителем в трубах.

Сложив все полученные данные, можем рассчитать общий объем жидкости. Наиболее популярными моделями для бытовых нужд являютя Wolf, Vaillant, Bayxi, а к промышленным моделям можно отнести: ДКВР 10 13, КВГМ 10, ПТВМ 30М. Объем питательной воды для них расчитывается специалистами.

Расчет расхода воды по тепловой нагрузке онлайн. Расчет мощности водяного калорифера приточной вентиляции онлайн

• * Расчет расхода тепла калорифером или его мощность в кВт осуществляется онлайн калькулятором по формуле:
• Q = L ∙ ρ ∙ c ∙ (t_н– t_п)
• где:
• L - расход воздуха - производительность приточной, либо приточно-вытяжной вентиляционной установки, м³/ч
• ρ - плотность в-ха - для расчетов принимается плотность при температуре +15С на уровне моря = 1,23 кг/м³
• c - удельная теплоемкость в-ха, 1 кДж/(кг∙°С)
• t_н- температура наружного в-ха - т-ра наиболее холодной пятидневки обеспеченностью 0,92. Берется из СП 131.13330.2018 Строительная климатология, Таблица 3.1, графа 5.
• t_п- т-ра приточного в-ха после нагревателя системы вентиляции.

• ** Если требуется рассчитать онлайн, до скольки градусов калорифер нагреет воздух в системе вентиляции, то калькулятор делает это так:
• t_п= Q / (L ∙ ρ ∙ c) + t_н

• *** Онлайн расчет расхода теплоносителя (воды) делается калькулятором по формуле:
• G = 3600 ∙ Q / (с_в∙ (T_вх- T_вых))
• где:
• с_в- удельная массовая теплоемкость воды, 4,19 кДж/(кг∙°С)
• T_вх- т-ра греющей воды на входе, °С
• T_вых- т-ра обратной воды на входе, °С

• **** Значение скорости в-ха в прямоугольном сечении водяного нагревателя и других элементов вентиляции рекомендиется расчитывать в диапазоне 2,5-3,0 м/с . Если она будет выше, то это приведет к увеличнию аэродинамического сопротивления и снижению эффективности работы калорифера.
• Формула для онлайн расчета скорости на калькуляторе выглядит так:
• v = L ∙ 1000 / (3,6 ∙ ш ∙ в)
• где:
• L - расход в-ха приточной установки, м³/ч
• ш - ширина сечения кал-ра, мм
• в - высота сечения кал-ра, мм

• ***** Диаметр труб, соединяющих водяной калорифер с источником тепла (котлом или центральным теплоснабжением) подбирается по скорости теплоносителя. Согласно рекомендации СНиП 2.04.05-91 (Отопление, вентиляция и кондиционирование), эта скорость, должна быть в диапазоне от 0,25 до 1,5 м/с . Если она больше, то в трубах может возникать шум, а если меньше - воздушные пробки.

Источник: https://alyuminievye-batarei.aystroika.info/stati/raschet-rashoda-vody-na-otoplenie-sistema-otopleniya-osobennosti-raschetov-dlya

Расход воды в системе отопления онлайн. Калькулятор объема воды в системе отопления

Чтобы узнать необходимый объем у системы отопления при определённой мощности отопительного котла, используйте калькулятор объема воды в системе отопления .

Данный онлайн калькулятор быстро рассчитает максимальный объем системы отопления дома . Если таких расчетов не сделать, то это может привести к недостаточному прогреву помещения, неэффективной работе всей системы отопления и соответственно к лишним финансовым затратам.

Выберите вид радиаторов

Объём системы отопления, л.

Полезные формулы и данные для расчета систем отопления:

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Объём воды в системе можно рассматривать как сумму её составляющих:

V (системы отопления) = V (радиаторов) + V (труб) + V (котла) + V (расширительного бака)

Объёмы различных элементов системы отопления:

Объем воды в радиаторе (в литрах):

• алюминиевый радиатор — 1 секция — 0,450 л.
• биметаллический радиатор — 1 секция — 0,250 л.
• новая чугунная батарея 1 секция — 1,000 л.
• старая чугунная батарея 1 секция — 1,700 л.

Объем воды в 1 м.п. трубы (в литрах):

• ø15 мм (G ½») — 0,177 л.
• ø20 мм (G ¾») — 0,310 л.
• ø25 мм (G 1,0″) — 0,490 л.
• ø32 мм (G 1¼») — 0,800 л.
• ø15 мм (G 1½») — 1,250 л.
• ø15 мм (G 2,0″) — 1,960 л.

Если наш онлайн-калькулятор был Вам полезен, или Вы считаете что здесь есть что дополнить или изменить, то ниже оставьте пожалуйста свой отзыв.

Источник: https://alyuminievye-batarei.aystroika.info/stati/rashod-vody-v-sisteme-otopleniya-kolichestvo-teplonositelya-v-sisteme-otopleniya

Расчет количества труб для отопления. Расчет потерь тепла через стены

Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·^оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:

0,51 : 0,56 = 0,91 Вт/м^2×оС

Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.

Площадь внешних стен

Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:

12 · 7 · 4 = 336 м²

Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м²) фасадной стены, нужно ли их учитывать?

Действительно, как же корректно рассчитать автономное отопление в деревянном доме без учета сопротивления теплопередачи оконных и дверных конструкций.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен

Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.

Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.

Общие теплопотери стен

Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.

Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:

1 : 0,91 = 1,09 Вт/м²·^оС

Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.

К примеру, если в помещениях коттеджа температура +20^оС, а на улице -17^оС, разница температур составит 20+17=37^оС. В такой ситуации общие теплопотери стен нашего условного дома будут:

0,91 · 336 · 37 = 11313 Вт ,

Где: 0,91 — сопротивление теплопередачи квадратного метра стены; 336 — площадь фасадных стен; 37 — разница температур комнатной и уличной атмосферы.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен

Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.

Теплопотери стен в киловатт-часах

Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37^оС.

Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:

11313 · 1 : 1000 = 11,313 кВт·ч ,

Где: 11313 — величина теплопотерь, полученная ранее; 1 — час; 1000 — количество ватт в киловатте.

Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий

Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:

11,313 · 24 = 271,512 кВт·ч

Для наглядности выясним потери тепловой энергии за полный отопительный сезон:

7 · 30 · 271,512 = 57017,52 кВт·ч ,

Где: 7 — число месяцев в отопительном сезоне; 30 — количество дней в месяце; 271,512 — суточные теплопотери стен.

Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.

Оптимальный расход теплоносителя. Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

• G – расход теплоносителя, кг/ч;
• q – тепловая мощность радиатора на участке, кВт;
• Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

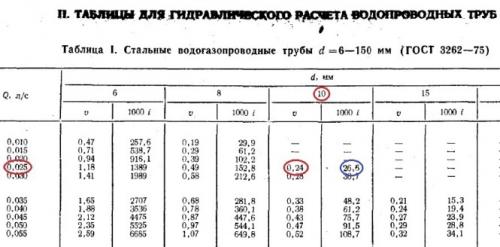

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

• GV – объемный расход воды, л/сек;
• ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

Источник: https://alyuminievye-batarei.aystroika.info/stati/rashod-vody-v-sisteme-otopleniya-schitaetsya-po-formule-chto-takoe-gidravlicheskiy-raschyot

Расчет расхода теплоносителя в системе отопления. Формула расчета насоса для системы отопления

Ответ

Расчет литража в системе отопления очень важное мероприятие от которого зависит дальнейшие расчеты по отоплению

Приведем некоторые данные:

Литраж теплоносителя в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра

ø15 (G ½») — 0,177 литра

ø20 (G ¾») — 0,310 литра

ø25 (G 1,0″) — 0,490 литра

ø32 (G 1¼») — 0,800 литра

ø40 (G 1½») — 1,250 литра

ø50 (G 2,0″) — 1,960 литра

Расчитывается объема теплоносителя в системе по формуле :

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Примерный расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла хватило для прогрева теплоносителя. В случае превышения объема теплоносителя, также как и превышения максимального объема отапливаемого помещения (условно норму возьмем 100 Вт на квадратный метр отапливаемой мощности), отопительный котел может не достичь граничной температуры носителя, что приведет к его непрерывной работе и повышенного износа и к значительному перерасходу топлива.

Оценить максимальный объем теплоносителя в системе для отопительных котлов системы АОГВ можно умножив его тепловую мощность (кВт) на коэфициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Итак, для стандартных котлов типа АОГВ предельный объем теплоносителя в системе:

АОГВ 7 — 7*13,5=до 100 л

АОГВ 10 -10*13,5 =до 140 л

АОГВ 12 — 12*13,2=до160 л итд.

Пример перевода тепловой мощности

1 Кал/Час = 0,864 * 1 Вт/Час

Наибольшее распространение получили системы отопления с применением жидкостного теплоносителя. Эти комплексные системы включают в себя целый ряд оборудования: насосные станции, котельные, теплообменники и т.д. Стабильная работа оборудования зависит не только от его технического состояния, но и от типа и качества самого теплоносителя.

В большинстве случаев для обогрева загородных домов, дач, гаражей и других объектов заполнение системы отопления производили водой. Помимо неоспоримой пользы это приносило ряд неудобств, к тому же со временем выявлялись существенные недостатки. Небольшой объем теплоносителя в системе отопления котельных позволил найти ей достойную альтернативу.

Как правильно определиться с типом отопительного котла и рассчитать его мощность

В системе отопления котлу отводится роль генератора тепла

Делая выбор между котлами — газовым, электрическим, жидко- или твердотопливным обращают внимание на эффективность его теплоотдачи, простоту эксплуатации, учитывают, какой тип топлива преобладает в месте проживания

Эффективная работа системы и комфортная температура в помещении напрямую зависят от мощности котла. При малой мощности в помещении будет холодно, а при слишком большой — неэкономно использоваться топливо. Поэтому необходимо выбирать котел с оптимальной мощностью, которую можно довольно точно высчитать.

При ее расчете обязательно нужно учитывать
:

• площадь отапливаемого помещения (S);
• удельная мощность котла на десять кубических метров помещения. Она устанавливается с корректировкой, учитывающей климатические условия региона проживания (W уд.).

Есть установленные значения удельной мощности (W уд.) для определенных климатических зон, которые составляют для:

• Южных районов – от 0,7 до 0,9 кВт;
• Центральных районов – от 1,2 до 1,5 кВт;
• Северных районов — от 1,5 до 2,0 кВт.

Мощность котла (Wкот) рассчитывается по формуле:

W кот. = S*W уд. / 10

Поэтому принято мощность котла выбирать, из расчета 1 кВт на 10кв. м отапливаемого помещения.

От площади дома будет зависеть не только мощность , но и тип водяного отопления. Конструкция отопления с естественным движением воды, не сможет эффективно обогревать дом площадью более 100 кв. м (из-за малой инерционности). Для помещения с большой площадью потребуется система отопления с циркулярными насосами, которая будет подталкивать, и ускорять подачу теплоносителя по трубам.

Поскольку насосы работают в безостановочном режиме, к ним предъявляются определенные требования — бесшумность, малая энергоемкость, долговечность и надежность. На современных моделях газового котла, насосы уже встроены непосредственно в корпус.

Особенности подбора циркуляционного насоса

Подбирается насос по двум критериям:

1. Количеству перекаченной жидкости, выраженной в метрах кубических за час (м³/ч).
2. Напору, выраженному в метрах (м).

С напором, все более или менее понятно,- это высота, на которую должна быть поднята жидкость и измеряется с самой низкой до самой высокой точки или до следующего насоса, в том случае, если в проекте, он предусмотрен не один.

Объем расширительного бака

Всем известно, что жидкость при нагревании имеет свойство увеличиваться в объеме. Чтобы отопительная система не была похожа на бомбу и не текла по всем швам, существует расширительный бак, в который собирается вытесненная вода из системы.

Все просто, зная физические характеристики воды.

Рассчитанный объем теплоносителя в системе умножаем на 0,08. Например, для теплоносителя на 100 л, расширительный бачок будет объемом 8 л.

Расчет расхода теплоносителя онлайн. Расчет расхода холодоносителя

Расчет расхода холодо- или теплоносителя – одна из задач, с которой сталкиваются инженеры в ходе проектирования и наладки систем холодоснабжения. Например, если известна холодопроизводительность, то часто требуется определить расход жидкости в системе. И наоборот, если на схеме указан расход холодоносителя, нужно определить, какую холодильную мощность он обеспечит.

Расчет расхода холодоносителя в системе онлайн

Для расчета расхода холодоносителя онлайн воспользуйтесь калькулятором ниже. В качестве исходных данных должна быть указана холодильная мощность системы и параметры холодоносителя.

Если же известен расход холодоносителя и его параметры, программа определит холодопроизводительность системы.

Для удобства пользователей онлайн-калькулятор сразу выдает расход в м³/с, м³/ч, л/с, кг/с и кг/ч.

Как определить расход холодоносителя в системе холодоснабжения

Базовая формула, на основе которой выполняются вычисления, имеет следующий вид:

Q = c · m · dT , где

• Q – количество теплоты
• с – теплоемкость теплоносителя
• m – масса теплоносителя
• dT – изменение температуры теплоносителя (разница температур между прямым и обратным потоками)

Данная формула статична: в ней нет такого параметра, как время. Поэтому, например, в ней фигурирует масса теплоносителя, а не его расход. Чтобы придать динамики, нужно обе части уравнения разделить на время. Тогда слева от знака равенства будет мощность, а справа вместо массы – расход теплоносителя. Получим:

• M = Q_Х/ (с · dT) – для массового расхода (кг/с)

Важный момент – не запутаться в размерностях. В первую очередь это касается расхода. Чтобы получить расход в м³/с, надо расход в м³/ч разделить на 3600, а расход в л/с разделить на 1000. Если мощность измеряется в Вт, то теплоемкость следует брать в Дж/(кг·°С), если в кВт, то в кДж/(кг·°С).

Упрощенные формулы для расхода теплоносителя в типовых случаях

Полученные формулы могут быть упрощены, если известен тип теплоносителя и разность температур. Так, в подавляющем большинстве систем холодоснабжения применяется чистая вода (ρ = 1000 кг/м³; с = 4.2 кДж/(кг·°С)) или 40% раствор этиленгликоля в воде (ρ = 1070 кг/м³; с = 3.5 кДж/(кг·°С)), а перепад температур составляет dT = 5°С.

Подставив указанные численные значения, получим для чистой воды:

• M_вода= Q_Х / 21 – массовый расход для чистой воды (кг/с)

Для быстрого укрупненного расчета можно принять единую формулу и для воды, и для гликоля: G = Q_Х/ 20 или Q_Х· 5 / 100 (умножить на 5 и отнять два нуля).

Например, при Q_Х= 200 кВт получим точный расход воды G = 200/21 = 9,5л/с и расход гликоля 10,7л/с, а укрупненная формула даст результат 200/20 = 10л/с.

И наоборот, если на схеме указан расход по воде G = 17.5л/с при dT = 5°С, то для определения холодильной мощности блока нужно умножить этот расход на 20: Q_Х= 17.5 · 20 = 350кВт (точное значение 367кВт).
